Пшиков

Номер патента: 1776609

Опубликовано: 23.11.1992

Авторы: Кислов, Левин, Пшиков

МПК: B63H 16/06

Метки: уключина

...стержне соответствующее гнездо,На фиг, 1 изображена уключина. общий вид; на фиг,2 - разрез А - А на фиг,1; на фиг.З - вид Б на Фиг.2; на фиг.4 - разрез В - В на фиг.1. Уключина включает собственно уключину, состоящую из двух боковых стержней 1, соединенных с центральным штырем 2, установленным в подуключину, включающую планку 3 и втулку 4, Веретено 5 весла установлено с возможностью поворота вокруг оси винта б, один конец которого установлен в резьбовом отверстии 7 и гладком отверстии 8, держателя 9 винта, установленного на боковом стержне 1, причем упомянутый конец винта б установлен с возможностью контакта с указанным стержнем 1,Второй конец винта установлен в гладких отверстиях 10 второго держателя 11винта аналогичным образом.Кроме...

Номер патента: 1675059

Опубликовано: 07.09.1991

Авторы: Карпенко, Матвейчук, Приймак, Пшиков

МПК: B22F 7/04

Метки: металлических, покрытий, порошков

...слоя,которые начинают также образовыватьмежду собой электрическую цепь с повышенной электроцроводностью, Они после СЛразогрева своего слоя тоже начинают испы- Ч,)тывать давление электромагнитного поля, Итак далее - слой за слоем, пока весь наносимыи порошок не превратится за счет температуры и вибрирующего давления нмонолитное покрытие, прочно сцепленное споверхностью детали,П р и м е р. Способ осуществляют приполучении износостойкого покрытия на пуансоне для прошивки отверстий. Пуансондиаметром рабочей части 15 мм выполняется из ст, 45, На его рабочую зону длиной 101675059 Составитель М,ПойменоваРедактор С.Патрушева Техред М.Моргентэл Корректор Т.Палий Заказ 2962 Тираж / Подписное ВНИИПИ Государственного комитета по изобретениям и...

Номер патента: 945194

Опубликовано: 23.07.1982

Авторы: Белый, Горкин, Кленов, Матвейчук, Пшиков, Хименко

МПК: C21D 1/10

Метки: высокочастотными, импульсами, нагрева

...выводы 2 конденсаторов 1 снабжены электродами. 3,. выполненными в виде сектора окружности и образу 3 ааи и воэдушн й зазор 4 50 с плоской шиной 5, к которой присоеди нен вывод нагрузки, например индук- тора 6. Земляной вывод индуктора 6 соединен с шиной 7, содержащей центральное отверстие 8. Шина 7 соединена 55 с земляными выводами 9 конденсаторов 1 емкостного накопителя энергии. Шина 5 и 7 изолированы друг от дру" га диэлектрическим элементом 10. Нагрузка, например, индуктор 6, рас положен в центре окружности, образованной конденсаторами 1, для обеспечения одинаковой для всех разрадных контуров индуктивности. Воздушные зазоры 4, образованные электропрово 65 дами расположены на одинаковом расстоянии от центра окружности,...

Номер патента: 902921

Опубликовано: 07.02.1982

Авторы: Белый, Матвейчук, Пшиков

МПК: B21D 26/14

Метки: индуктор, магнитно-импульсной, металлов

...4. Они могут быть выполнены как 20 25 достигать температуры плавления. В результате этого снижается стойкость индуктора,Целью изобретения является увеличение стойкости индуктора.Поставленная цель достигается тем,что в индукторе для магнитно-импульсной обработки металлов, содержащем токопровод с осевым отверстием для размещения заготовки, токопровод выполнен в виде навитой в спираль Архимеда ленты толщиной не более, чем толщина токового скин-слоя, а для улучшения отвода тепла от токопрово 1 ца, индуктор снабжен закрепленными побобоим торцам спирали на каждом витке ее ребрами, расходящимися на конус и увеличивающимися в поперечномсезацело с токопроводом 1, так и присоединены, например приварены, к не-му. Каждое ребро 4 расположено в...

Номер патента: 864597

Опубликовано: 15.09.1981

Авторы: Матвейчук, Пшиков, Слапыгин

МПК: H05B 6/36

Метки: концентратор, разъемный

...исполнением и работой концентратора. Упрощеноработу концентратора мож О но представить следующим образом.При подаче импульсов тока от источников по рабочим обмрткам 9 и 10 концентратора протекают токи 1, и 10 (фирм 2) соответственно, Токи 19 й 1, наводят в корпусе концентратора и компенсационных обмоток ЭДС: ток 19 - 6 в корпусе концентратора и 6 в компенсационной обмотке 11, а ток 1 - Е в корпусе и 64 в компенсационной обмотке 12. По корпусуконцентратора протекает ток; которыйопределяется суммой ЭДС 6 и Зи полным сопротивлением цепи, по которой он протекает. Для наглядностиэтот ток можно представить в видедвух токов, Один из них 1) (фиг.1) определяется ЭДС 61 и пЬлным .сопротивлением цепи, по которой он протекает, а другой 1 - ЭДС...

Номер патента: 864540

Опубликовано: 15.09.1981

Авторы: Белый, Матвейчук, Пшиков

МПК: H03K 3/53

Метки: генератор, импульсов

...последовательные цепочки с первичнымиобмотками 9 и 10, в свою очередь этипоследовательные цепочки соединенымежду собой параллельно и подключены к частотозадающему конденсатору7, параллельно частотозадающему конденсатору 7 подключен чувствительный элемент 14 задающего устройства15, задающее устройство 15 и управляемые коммутаторы 12 и 13 подключены к блоку управления 16,15 Генератор работает следующим образом. После заряда емкостного накопителя 2 от источника питания 1 сраба тывает коммутатор 3, в результатечего емкостной накопитель 2 разряжается на первичную обмотку 4 повышающего согласующего устройства. Индуцироваяный во вторичной обмотке 5 по вышающего согласующего устройстваток, проходящий через зарядный дроссель б, снабженный...

Номер патента: 857745

Опубликовано: 23.08.1981

Авторы: Белый, Кленов, Пшиков

МПК: G01K 15/00

Метки: инерционности, термопар

...для определения инерционноститермопар содержит высоковольтный импульсный конденсатор 1, к которому через коммутатор 2 и токопроводы подключены электроды 3 и 4, служащие для импульсного про.боя ввакууме и закрепленные в стенке вакуумной камеры 5, в которой также размещено теплоизолирующее диэлектрическое основание 6 с укрепленной на нем металлическойпластинкой. 7, размещенной с зазором междуУстройство для определения инерционноститермопар, содержащее высоковольтный импульс.ный конденсатор, в цепь которого последовательно включены коммутатор, металлическаяпластинка, находящаяся в контакте с исследуемой термопарой, и регистратор, о т л и ч а.ю щ е е с я тем, что, с целью повышения 10 точности определения инерционности...

Номер патента: 853783

Опубликовано: 07.08.1981

Автор: Пшиков

МПК: H03K 3/53

Метки: импульсного, нагревас, подогревом, предварительным

...напримердвумя,мостовыгли цепями, согласующееустройство выполнено аналогично трансформатору в устройстве-прототипе.Устройство импульсного нагрева с предварительным подогревом работает следующим обраэом.При включении источника питания 1емкостной накопитель энергии 3 начинает заряхаться через выпрямитель 2, а конденсаторы б, 8, 11оказываются под переменным напряжением источника 1. Причем, мгновенное напряжение на частотозадающихконденсаторах б и 8 равно половиненапряжения на источнике питания 1.В момент срабатывания, например, управляемого коммутатора 9 частотозадающий конденсатор б разряжаетсяна первичную обмотку 10 согласующего устройства, обеспечивая тем самым нагрев поверхностного слоя нагреваемого металла. Выбором...

Номер патента: 853782

Опубликовано: 07.08.1981

Автор: Пшиков

МПК: H03K 3/53

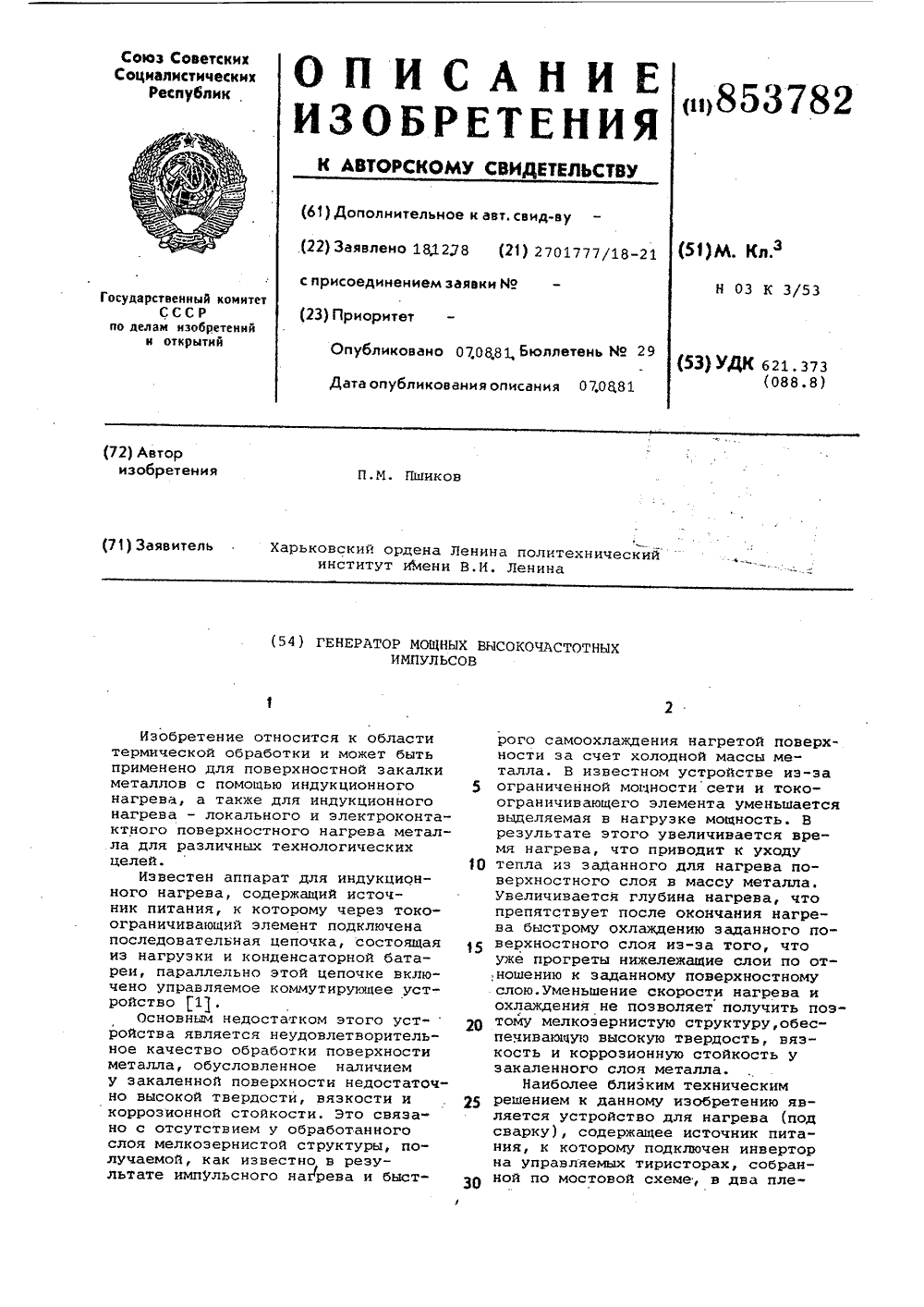

Метки: высокочастотныхимпульсов, генератор, мощных

...12, 13 во втором инверторе - соответственно коммутаторы 14-17 и в третьеминверторе - соответственно коммутаторы 18-21. Два коммутатора в каждом плече инверторов, например,коммутаторы 18 и 19 соединены между собой через общую для всех плечс коммутаторами нагрузку 22, напримерчерез первичную обмотку согласующего устройства, Диагональ каждогоинвертора выполнена в виде проводника-токопровода соответственно 23,24, 25, Источник питания 1 представляет собой, например, усилитель-выпрямитель, питающийся от сети переменного тока. Конденсаторные батареи 4-9 являются малоемкостными посравнению с емкостным накопителем 2энергии. Управляемые коммутаторы 1021 выполнены в виде, например, искровых разрядников. Коммутаторы 10,14, 18 могут быть...

Номер патента: 853781

Опубликовано: 07.08.1981

Авторы: Матвейчук, Пшиков, Слапыгин

МПК: H03K 3/53

Метки: поверхностнойзакалки

...с источником питания, вторым управляемым коммутатором, через коеже приведена структурустройства.тво для поверхностной держит источник питания 1,подключены две электри-, очки. Одна цепочка сосрмирующей лиии 2, подчереэ управляемый ком к первичной обмотке 4 го трансформатора 5, а емкостного накопителякоторый через управляеатор 7 соединен с первичой 8 согласующего транс. Обмотки 4 и 8 .индуктив обой йе связаны. Соглансформаторы 5 и 9 имеют обмотки 10, 11 12, 13 енно. Обмотки 10, 13 и 4 соединены последователь овательно соединены об и нагрузка 15."Патент", г.ужгор лиал Проектная Устройство для поверхностной закалки работает следующим образом.Источник питания 1 заряжает емкостной накопитель 6 и формирующую линию 2. По окончании...

Номер патента: 846576

Опубликовано: 15.07.1981

Автор: Пшиков

МПК: C21D 1/40

Метки: закалки, тонколистовыхзаготовок

...счет этого (так какэлементы 1211 и 10 соединены междусобой) упоры 10 выходят из пространства между пластинами 7. Под действием сжатых пружин 15 пластины 7 прижимаются к конколистовой заготовке4, В результате идет охлаждениезаготовки и ее закалка. Если прижимпластин идет,в процессе еще протекающего через заготовку тока, то оншунтируется самими пластинами, Этонеобходимо потому, чтобы в процессеохлаждения .отсутствовал нагрев заготовки. Разрыв заготовки от действияна нее электродинамических сил состороны пластин 7 предотвращается равенством этих сил и их противоположным направлением. После разряда накопителя пластины 7 разводятся любыми из известных устройств, напримергидравлическим, сжимая пружины 15,и упоры 10, и через тяги 11 диски...

Номер патента: 790164

Опубликовано: 23.12.1980

Авторы: Белый, Матвейчук, Пшиков

МПК: H03K 3/53

Метки: импульсной, тепловой, универсальное

...действия разрядников 1 Я и 11.Устройство работает следующим образом.Диэлектрические диски 16 и 17 раскручиваются от механизма вращения до оборотов от сотен до тысяч об/мин. При включении источника 1 питания переменного тока буферный конденсатор 7 оказывается под напряжением этого источника. Емкостный накопитель 4 заряжается через токоогрвничиввющий эпемент 3 и выпрямитель 2 от высоковопьтного источника 1 питания. Работа источника 1.питания об-. легчена тем, что ограничен емкостный ток от включения буферного конденсвтора 7 зв счет значительной вепичины резонансного сопротивпения контура, образованного буферным конденсатором 7 и катушкой 8 индуктивности. В процессе вращения диэлектрических дисков 17 и 16 при поочередном прибпижении...

Номер патента: 748818

Опубликовано: 15.07.1980

Авторы: Евдошенко, Матвейчук, Пшиков, Сивак

МПК: H03K 3/53

Метки: заготовок, закалки, импульсами, металлических, поверхностной

...Техред М. Петко Корректор И. Муска Подкоми Тираж 995ИПИ Государственногопо делам изобретени3035, Москва, Ж 35, Р 8ЦНИ аказ 4 ноетета СССРтийнаб., д, 4/5 отк, г, Ужгород, ул, Проект и 3 7488емые коммутаторы 11 и 12 образуют скоммутирующими конденсаторами 8 и 9мостовую схему, в диагональ которойвключена первичная обмотка 13 согласующеготрансформатора, к вторичной обмотке 14которого подключена нагрузка 15,Устройство для поверхностной закалкиметаллических заготовок импульсами тока работает следующим образом.Посж заряда емкостных накопителей102 и 3 подается управляющий сигнал натиристор 4, срабатывание которого приводит к частичному разряду коммутирующеГоконденсатора 8 через катушку индуктивности 10 до напряжения большего чем...

Номер патента: 742468

Опубликовано: 25.06.1980

Авторы: Матвейчук, Пшиков, Слапыгин

МПК: C21D 1/12

Метки: индуктор, магнитно-импульсной, металлов

...при работеобмотки 13 на выводах обмотки 12 отсутствуетнаведенное напряжение. Благодаря такой работе5 о концентратора возможна совместная работа нескольких источников без взаимного их влияниядруг на друга. Поверхности заготовок 17 нагреваются мощными высокочастотными импульсамитока заданной формы, образованными нзложени 55 ем импульсов от источников. 3держит одинаковое число витков в каждойсоставной части концентратора, а направлениенамотки дополнительной первичной обмоткив одной составной части концентратора противоположно направлению ее намотки в другой составной части,На фиг, 1 представлен индуктор, общий вна фиг. 2 - разрез А-А на фиг. 1; на фиг. 3разрез Б-Б на фиг, 2.Индуктор содержит концентратор, располо.женный на основании 1...

Номер патента: 714174

Опубликовано: 05.02.1980

Авторы: Крапивник, Пшиков

МПК: G01K 7/04

Метки: проводников, температуры

...прибором 14, протекает ток, пропорциональный термоэдс, возникающей между электродами 2 и 3 в контуре 1 иэлектродами 2, 4 в контуре И, и ЭДС помехи. ЭДС помехи е, и е, ви И контуре зависят от геомтерии контуров, амплитуды и частоты импульса тока и разности потенциалов между точками приварки электродов 2 и 3 в контуреи электродов 2 и 4 воконтуре, Если электроды термопары 1 приваренй наодной прямой и на равном расстоянии относительно электрода 2, то при равной геометрии:и оди.иаковом расположенйи контурови Й ЭДС помехи е, и е, будут равны. Однако этот случай практически нереализуемый. При наруше.нии же сймметрии электродов 3 и 4, что всег.даимеет место в реальных измерительных уст.ройствах, появившиеся ЭДС помехи е, и е,...

Номер патента: 708476

Опубликовано: 05.01.1980

Авторы: Матвейчук, Пшиков, Слапыгин

МПК: H02M 5/12

Метки: мощности, электрической

...электрическая схема устройства,Устройство для регулирования электрической мощности содержит трансформатор 1 со вторичными 2 и первичными 3 обмотками, вентили 4, конденсатор 5, выходные 6 и 7 и входные 810 выводы устройства н нагруз. ку 11. Устройство работает следуюшим образом;При подаче питающего напряжения на входные выводы 8 - 10 устройства через одну половину первичных обмоток протекает ток положительной полуволны, а через другую- отрицательной полуволны питающего напря. жения, При этом во вторичной обмотке 2 трансформатора 1 протекает пульсирующий ток одной полярности. Конденсатор 5, подключенный параллельновыходным выводам 6 и 7 устройства, выпол.ноет роль фильтра.708476 Составитель Д, ФуфлыгинРедактор В. Фельдман Техред Л,...

Номер патента: 651037

Опубликовано: 05.03.1979

Авторы: Белый, Евдошенко, Матвейчук, Пшиков

МПК: C21D 1/40

Метки: закалки

...разъемной оболочки, Заготовка помещена в корпусе и зажата между контактами, при этом в любом поперечном сечении внутренняя поверхность корпуса равноудалена от поверхности заготовки. Заготовка 6 с корпусом размещена в камере 8 охлаждения. Корпус электрически разделен изоляционной втулкой с контактами-зажимами и закреплен с помощью стоек 9 на дне камеры охлаждения. Для удобства в эксплуатации корпус выполнен разъемным.Предлагаемое устройство работает следующим образом.Источник питания 1 заряжает емкостной накопитель 2 энергии. После его заряда срабатывает коммутатор 4. Возникающий при этом в цепи емкостного накопителя 2 импульс тока, проходя через заготовку 6, нагревает в зависимости от частоты тока; материала заготовки и ее сечения...

Номер патента: 542580

Опубликовано: 15.01.1977

Авторы: Белый, Пшиков, Хименко

МПК: B21J 7/30

Метки: молот, электромагнитный

...9 с ограничивающими выпрямленный ток резисторами 10, 11 с источником переменного тока. В выпрямителе установлено шунтирующее устройство с переключателем 12, соединяющим в одном из своих положений кольцевой электромагнит с магнитопроводом 4 напрямую с источником переменного тока для создания электродинамических сил отталкивания. Выключатель 13 служит для подключения электрической схемы молота к сети переменного тока.Электромагнитный молот работает следующим образом.В исходном положении, когда электрическая схема молота отключена от сети выключателя 13, а переключатель 12 занимает согласно схеме правое положение, якорь 7 молота находится в нижнем положении. При подключении молота к сети выключателем 13 происходит втягивание якоря...
