Новыш

Номер патента: 894885

Опубликовано: 30.12.1981

Авторы: Васильев, Новыш

МПК: H04N 3/16

Метки: генератор, развертки, строчной

...генератором 2,. после чего начинается процесс свободных колебаний и в высокодобротном контуре,образованном катушкой 5 и конденсаторами 4, б и 7. Ток контура меняетнаправление, а на катушке Ь возникаетнапряжение, существенно превышающеенапряжение источника 8. Приблизительно такое же напряжение прикладываетсяк первичной обмотке трансФорматора 9,в результате чего трансформированный импульс тока во вторичной обмотке,проходя через двухполюсник 11, корректирует напряжение конденсатора б таким образом, что абсолютное суммарное напряжение на конденсаторах 6 и 7 несколько уменьшается. Когда напряжение на диоде 3 проходит через нуль, последний открывается, начинается, процесс формирования прямого хода пилообразного тока отклонения.Во время...

Номер патента: 849541

Опубликовано: 23.07.1981

Авторы: Лебедев, Новыш, Петров, Прямицин

МПК: H04N 3/26

Метки: динамической, магнитнойфокусировки

...строчной развертки можно считать постоянным и равным Е.Формирователь 6, синхронизируемый генератором 7 строчной развертки, вырабатывает импульс включения тиристора 12 в моменты времени, соответствующие началу обратного хода тока строчной развертки. В исходном состоянии формирователь 9 заряжен до напряжения +Е, После включения тиристора 12 происходит колебательный процесс перезаряда формирователя 9 через рекуперационную катушку 11 до напряжения -Е. После смены полярности напряжения на формирователе 9 начинается также другой процесс перезаряда формирова теля 9 через диод 10, катушку 2, резистор 3 и конденсатор 8. Во время этого процесса тиристор 12 запирается обратным анодным напряжением. К концу прямого хода первого цикла напряжение на...

Номер патента: 843307

Опубликовано: 30.06.1981

Авторы: Нестерова, Новыш, Тугушев, Шумилин, Щур

МПК: H04N 5/64

Метки: радиальной, юстировки

...корпуса и кронштейн расотверстий корпуса и кронштейна расположены в одной плоскости в каждой из деталейНа чертеже представлена конструк-. ция предлагаемого устройства.Устройство для радиальной юстиров ки располагается на колбе электроннолучевой трубки 1 и содержит:юстируе мый корпус 2 с фокусирующей системой, кронштейн 3, цилиндрические эксцентри. .ки 4 и 5 установлены с возможностью вращения и фиксации в отверстиях 6( не 3 одно отверстие 8 для размещения эксцентрика выполнено круглым,к а другое 9 овальным. Оси отверстий в каждой из деталей 2 и 3 лежат в однойч плоскости, в Составитель 3, ГаврюшинРедактор я, Середа Техред.Н. Бабурка КорректорМ,Пожо Заказ 5177/85 тираж 698 Подписное ВНИИПИ Государственного комитета СССР по делам...

Номер патента: 699657

Опубликовано: 25.11.1979

Авторы: Зверев, Куперман, Новыш

МПК: H03K 3/53

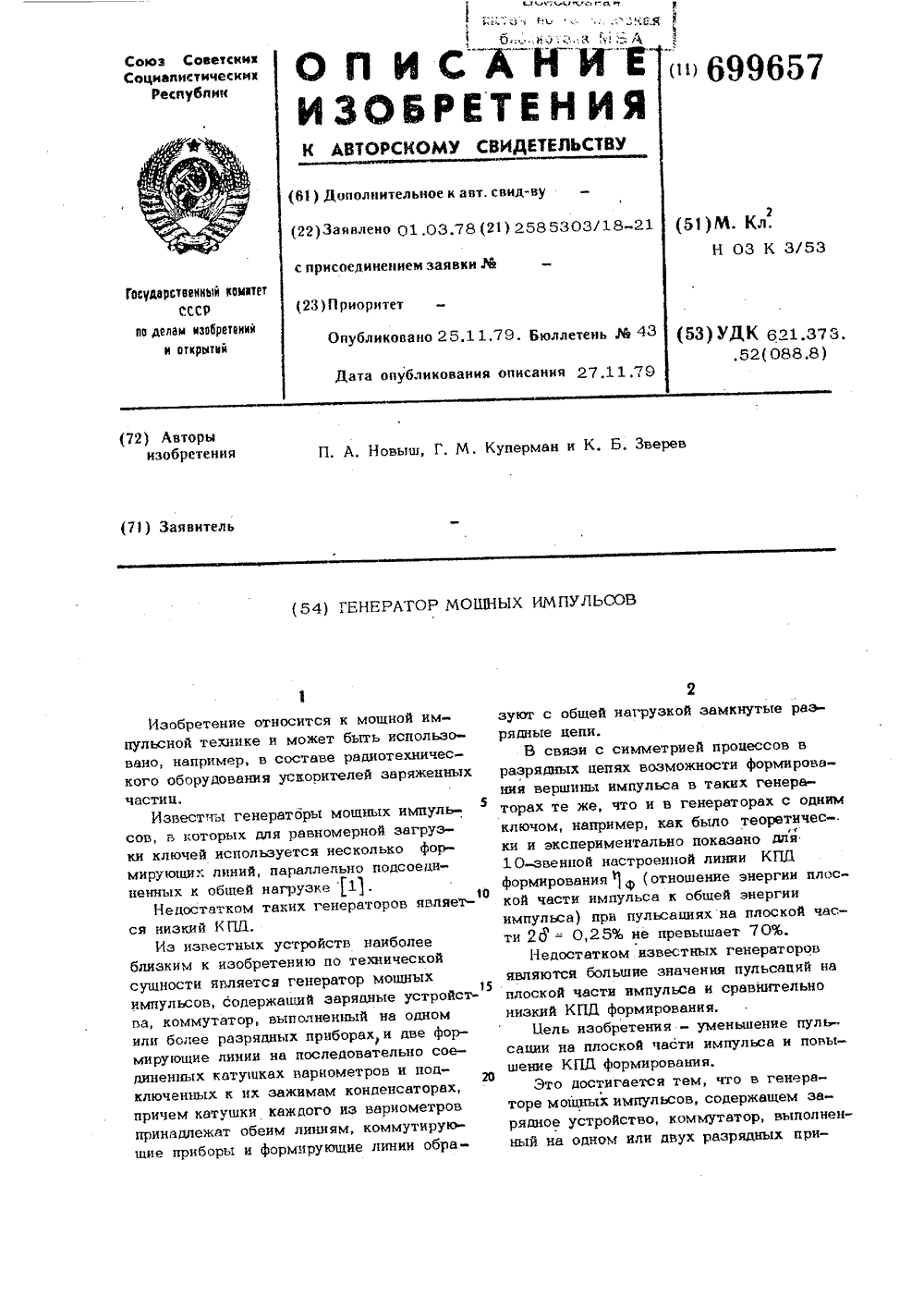

Метки: генератор, импульсов, мощных

...общей нагрузкой разрядные цепи, водну из разрядных цепей введено дополнительное устройство задержки, напри 1 Омер, катушка индуктивности. Упомянутоеустройство задержки может быть включеномежду формирующей линией и анодомкоммутатора.На чертеже представлена электрическая схема генератора мощных импульсов,Генератор содержит зарядное устройство 1, две формирующие линии 2 и 3.Линия 2 выполнена на последовательносоединенных катушках нндуктивности4-1-4-11 , линия 3 - на катушках 5 в 15-И.Совгветству 1 ощие пары катушек образуют вариометры 6-1 - 6-11 . К концу5каждой из катушек 4-1 - 4- П подключеныконденсаторы 7-1 - 7- О, к концу каждой из катушек 5-1 - 5- 11 - конденсаторы 8-1 - 8- И;Коммутатор 9, Формирующая линия 3ЗО11 агрузка 1 0 обра:у 1...

Номер патента: 696597

Опубликовано: 05.11.1979

Авторы: Зверев, Куперман, Новыш, Плисс

МПК: H03K 3/53

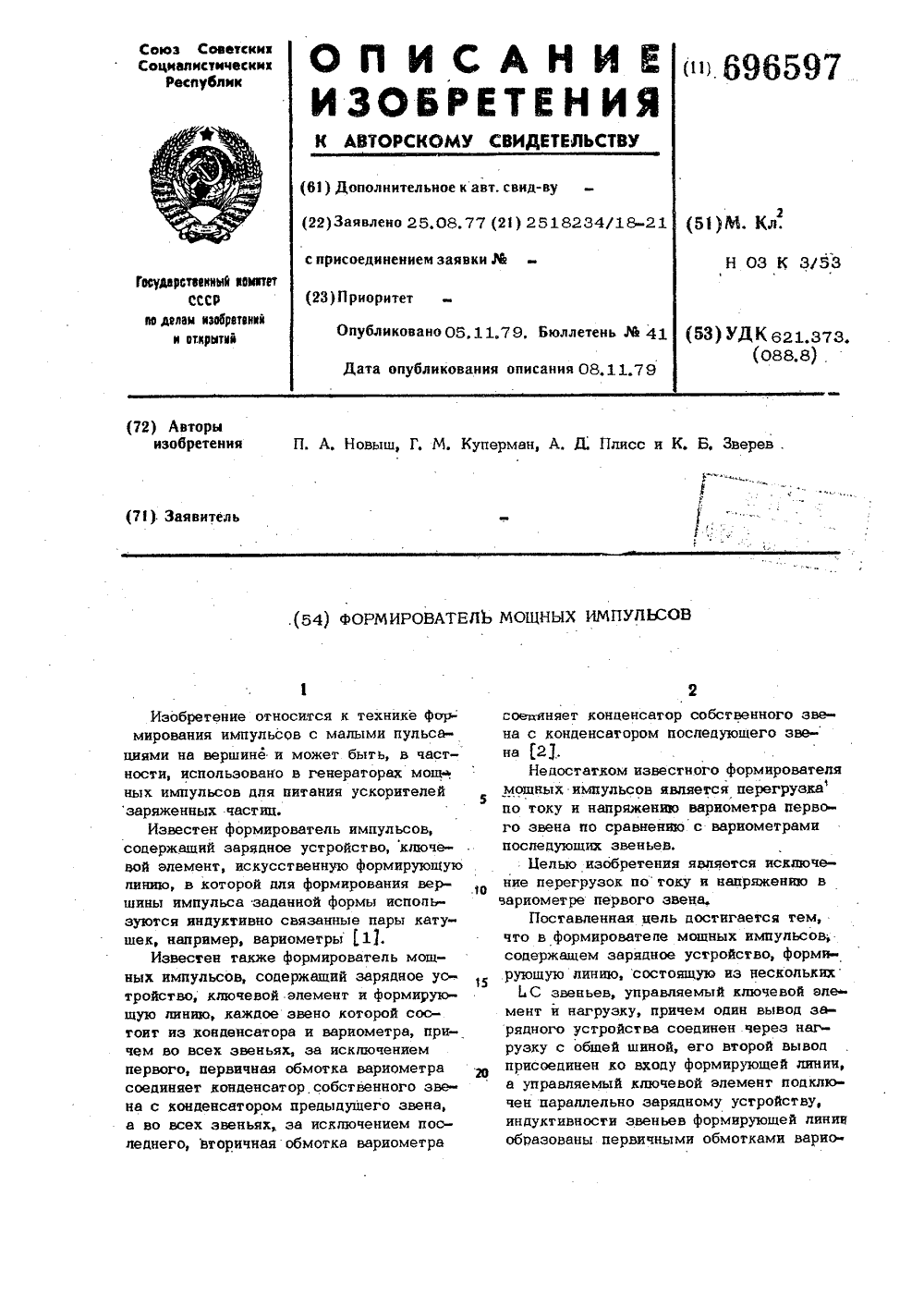

Метки: импульсов, мощных, формирователь

...потенциальный вывод конденсаторакаждого звена, за исключением последнего, соединен через вторичную обмоткувариометра с потенциальным выводомконденсатора последующего звена линии,на входе формирующей линии включенодополнительноеС звено, а параллельно первичной обмотке вариометра первого звена формирующей пинии подключенакатушка индуктивности.На чертеже представлена принципиальная схема формирователя мощных импульсов,Формирователь содержит зарядное устройство 1, управляемый ключевой элемент 2, например, тиристор, формирую-,щую линию 3 и нагрузку 4 .5 каждом звене формирующей линйи3 предусмотрены конденсатор и вариометр, например 5 ц 6, причем во всехзвеньях, эа исключением первого, первичная обмотка 7 вариометра 6 соединяетконденсатор 5...

Номер патента: 693213

Опубликовано: 25.10.1979

Авторы: Богородский, Горячев, Новыш

МПК: G01N 27/30

Метки: барокамера, бароэлектрического, исследования, электролитическая, эффекта

...1, исследуемого электрода 2,электрода сравнения 3 и электролита 4,заполняющего гибкий шланг 5, герметичную полукамеру б с крышкой 7 и сальником 8, а также полукамеру сравнения 9со свободной поверхностью 10 и электродз 0ной полостью, образуемой стаканом 11.Барокамера действует следующим образом, Свободный конец провода, идущего от электрода 2, пропускается сквозь сальник 8, на котором закрепляется, после чего присоединяется к потенциометрическому устройству 1. Этектрод 2 помещается в электролит,в полукамере 6, которая затем герметизируется. Увеличение 40 давления против атмосферного в полукамере 6 создается перемещением ее вниз относительно полукамеры 9, Раэрежейие в полукамере 6 создается перемещением ее вверх...

Номер патента: 678711

Опубликовано: 05.08.1979

Авторы: Васильев, Новыш, Петров

МПК: H04N 3/16

Метки: генератор, развертки, строчной

...г. ужгу,. чл. Пооектная. 4 Генератор работает следующим образом,В установившемся режиме по окон.чании прямого хода тока строчной отклоняющей катушки 5 транзистор 2закрывается задающим генератором 1,после чего начинается процесс свободных колебаний в высокодобротномконтуре, обоаэованном строчной отклоняющей катушкой 5 и конденсаторами4, 10, 11. Ток контура меняет направление, а на строчной отклоняющей ка- Ютушке 5 возникает напряжение, существенно превышающее напряжение источника питания 9, Приблизительнотакое же напряжение прикладываетсяк первичной обмотке 7 трансформато- )5ра б, в результате чего трансформированный импульс тока во вторичнойобмотке 6 проходя через формирователь 12, корректирует напряжениеконденсатора 10 таким образом,...

Номер патента: 575760

Опубликовано: 05.10.1977

Авторы: Куперман, Новыш, Плисс

МПК: H03K 3/53

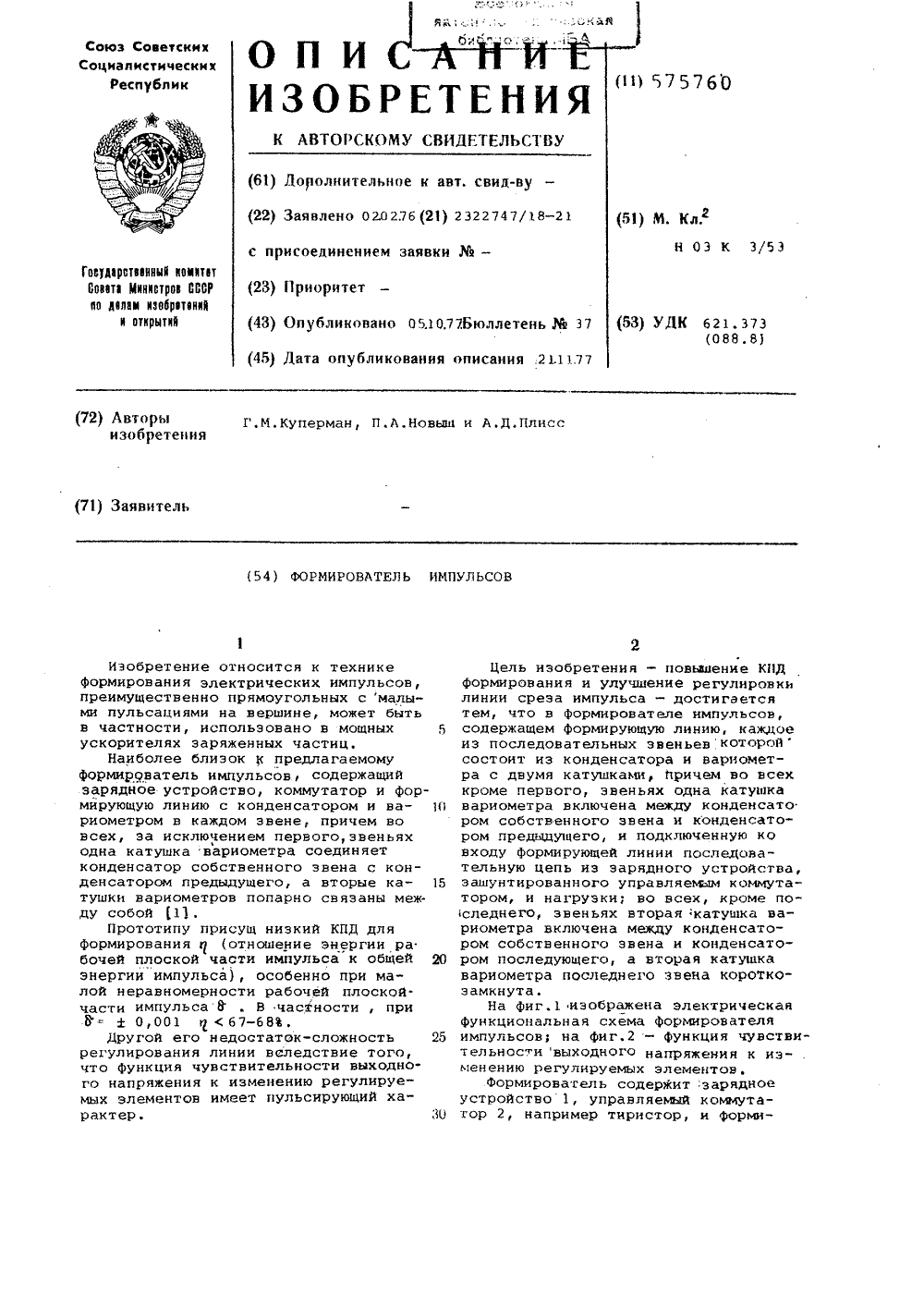

Метки: импульсов, формирователь

...5 и вариометра б, причем во всех, эа исключением первого, звеньях катушка 7 вариометра включена между конденсатором собственного звена и конденсатором предыдущего, а катушка 8 - между конден сатором собственного звена и конденсатором последующего. Катушка 9 первого звена включена между зарядным устройством 1 и конденсатором первого звона. Катушка 10 последнего звена подсоединена к конденсатору последнего звенаРаботает формирователь импульсов 15 следующим образом.Формирующая линия 3 заряжается от зарядного устройства 1.При включении управляемого коммутатора 2 линия 3, разряжаясь, ооразует ур в нагрузке 4 импульс, близкий к прямоугольному. Функция чувствительности напряжения в нагрузке к изменениям регулирУемых коэффициентов...

Номер патента: 522544

Опубликовано: 25.07.1976

Автор: Новыш

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

...искус линии. На чертеже приведена принципиальная электрическая схема предлагаемого генератора.Генератор высоковольтных импульсов содержит искусственные накопительные линии 1 и 2, подключенные через зарядные цепи 3 и 4 соответственно к источнику питания 5, а через коммутируюшие устройства 6 и 7 соответственно - к обшей наг рузке 8. Искусственная линия состоит из катушек ,индуктивности 9-1 - 9-т 1, а искусственная. линия 2 - из катушек индуктивносттт 10-1 м 10- тт, которые связаны соответственно между собой.Катушки индуктивности 10-1 - 10-. й соединены друг с другом встречно-последовательно.Генератор высоковольтных импульсов работает следующим образом,В исходном состоянии конденсаторы 11-1 - 11- и и 12-1 - 12-и заряжены. При подаче...

Номер патента: 522543

Опубликовано: 25.07.1976

Авторы: Калина, Новыш, Павлова

МПК: H03K 3/335

Метки: генератор, импульсов

...8 формированияспада напряжения. Выходы устройства управ-ления 1 О соединены с управляющими электродами основного и срезающего тиристора2 и 6.Между выходами четырехполюсника 8формирования спада напряженич и источником 1 зарядного напряжения включен диод11.Генератор импульсов работает следу 1 Ощим образом.В исходном состоянии Оба тпристорв 2и 6 выключены, формирующая лин 1 и 3 заРЯжЕНа. С ПОДаЧЕй ИМПУЛЬСа УПРтаВЛИОЩИМустройством 10 тиристор 2 вкл 1 Очаетса.Формирующая линии Зразряжаясь, Образуетв нагрузке 5 импульс с фронтом, формаКОТОРОГО ОПРЕДЕЛЯЕТСЯ ГЛаВНЫМ ОбРаЗОМтпараметрами формирующей линии 3 и импульсного трансформатора 4.,На вторичпой обмотке импульсно 1 то гр 1111 сформатора 4 формируется перепад наг 1 рмеНия ЬяпЬ Из т 1...

Номер патента: 516107

Опубликовано: 30.05.1976

Автор: Новыш

МПК: H01C 13/00

Метки: импульсных, низкоомный, токов, шунт

...отверстия, служащие для размещения в них резисторов, при этом суммарная толщина шин меньше длины резисторов, а между шинами помещена изолирующая прокладка с отверстиями.На фиг. 1 изображен предложенный шунт; на фиг. 2 и 3 - варпанты его выполнения,Шунт состоит из пары токоведущих, например медных, эквпдпстантных шин 1, суммарная толщина которых меньше, длины резисторов 2 шунта.Между шинами 1 помещена изолирующая прокладка 3, например, пз фторопластовой пленки, исключающая возможность коротких замыканий шин 1 внутри шунта. В шинах 1 и5 1 О 15 20 25 прокладке 3 предусмотрены отверстия для резисторов 2, последние подсоединены собственными или дополнительными выводами к соответствующим шинам 1. Кроме того, к шинам подсоединено...

Номер патента: 481989

Опубликовано: 25.08.1975

Авторы: Калина, Новыш, Павлова

МПК: H03K 3/35

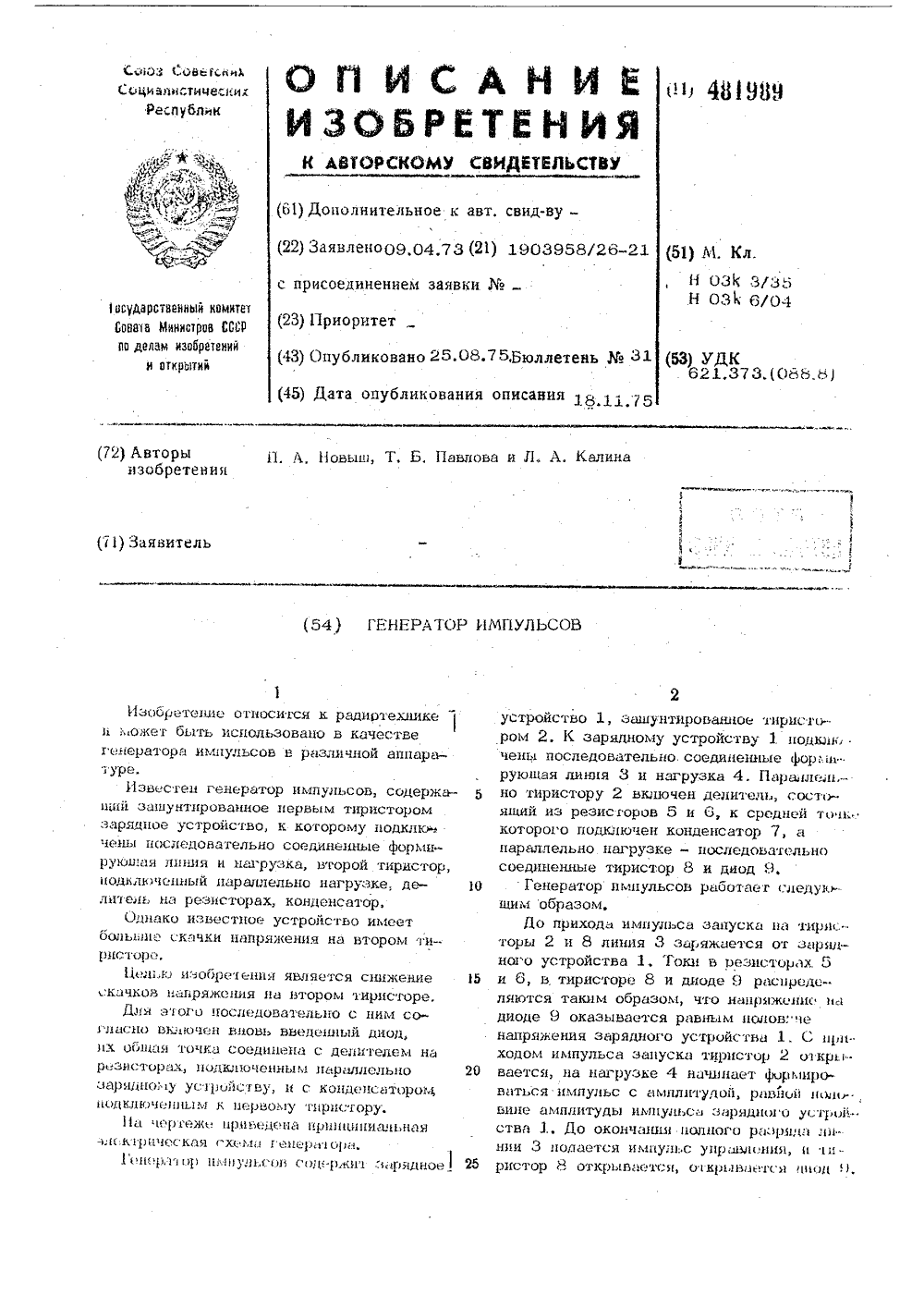

Метки: генератор, импульсов

...К зарядному устройству 1 подк)11 Очены последовательно. соединенные форл 111 рующая линия 3 и нагрузка 4. Пе)1)ь 1 лел 1, -но тиристору 2 Включен делитель, состоящий из резисгоров 5 и 6, к средней то 111.которого подключен кондеетсатор 7, апараллельно нагрузке - последовательносоединенные тиристор 8 и диод 9.Генератор и 1.)пульсов работает с)1 едун.щ)1 м образом,До прихода импульса запуска на 1)1 р)1 с"торы 2 и 8 линия 3 заряжается от зе 1 ря)1 ного устройства 1. Токи В резисторах 5и 6, в, тиристоре 8 и диоде 9 распределяются таким образол 1, что наир 11 жешп 1)адиоде 9 оказывается равным полов 1 енапряжения зарядного устройства 1. С 11 риходом импульса запуска тиристор 2 открывается, на на)рузке 4 начинает форл 1 ие)оВатЬСЯ ИМПУЛЬС С...

Номер патента: 441645

Опубликовано: 30.08.1974

Автор: Новыш

МПК: H03K 3/53

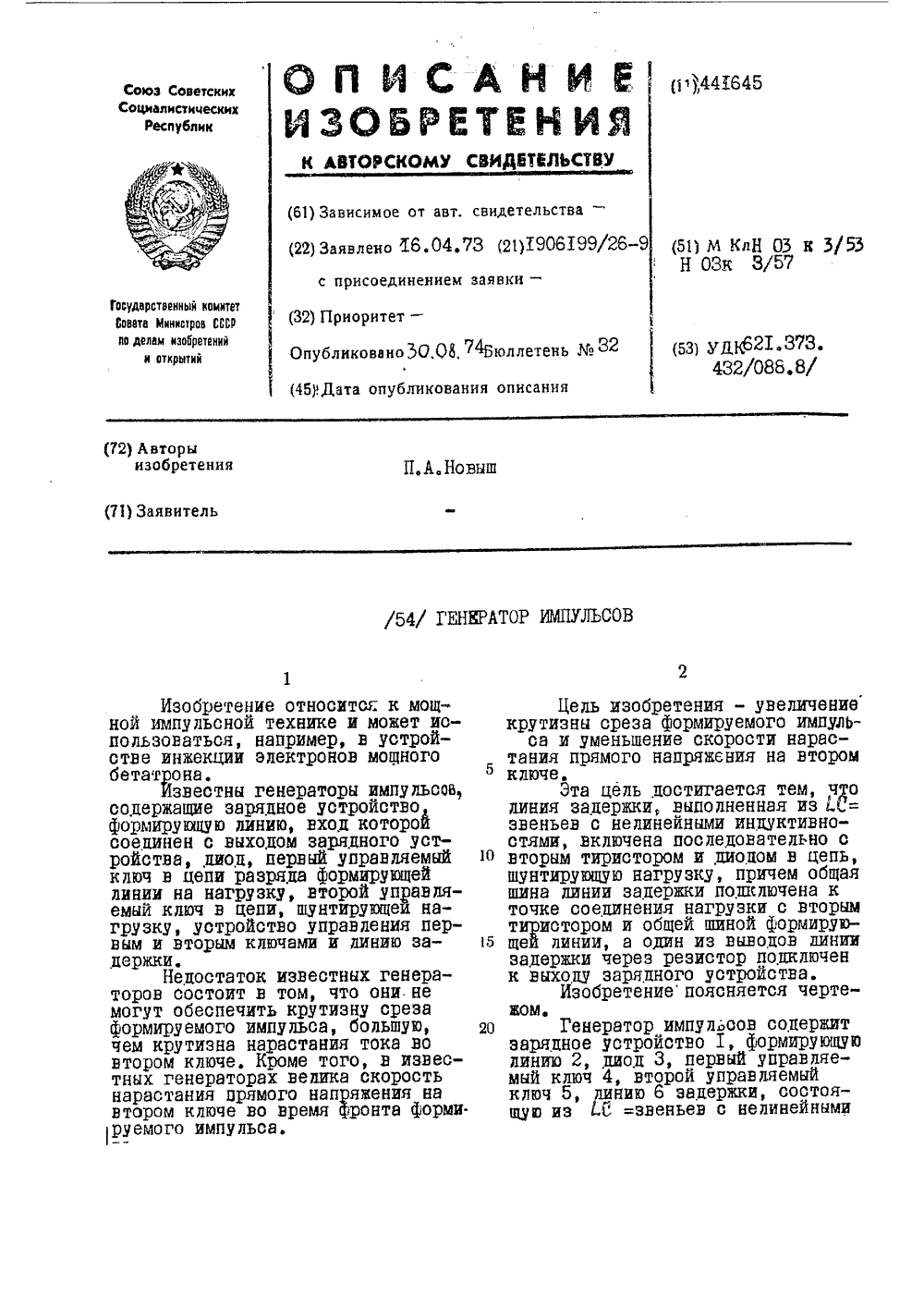

Метки: генератор, импульсов

...3 в пепь, шунтирующую нагрузку 9. При этом выход линии 6 задержки соепинен с катодом диода 3, вход - с анопом тиристорного ключа 5 и через резистор 8 с выходом заряпного устройства 1, а общая шина линии задержки подключена к точке соединению нагрузки с катодом тиристорного ключа 5 и общей шиной формирующей линии 2, Другой конец нагрузки является общей точкой генератора и соединен с анопом диода 3 и с катодом тиристорного ключа 4. Управляющие электроды тиристорных ключей 4 и 5 подключены к выходам устройства 7 управления.Генератор работает следующим образом.В йсходном состоянии обе дина 2 и 6 заряжены устройством 1.При формировании импульса с помощью устройства 7 управления включаются тиристорные ключи 4 и 5. При .включении...

Номер патента: 428504

Опубликовано: 15.05.1974

Авторы: Новыш, Павлова

МПК: H02M 1/08, H03K 17/722

Метки: запуска, тиристоров

...образует звено, которое подсоединяет конденсаторный накопитель 11 к первичной обмотке 9 трансформатора. Индуктивности 15 и 1 б имеют общий виток 22 связи. Конец первичной обмотки 9 трансформатора подсоединен через резистор 2,э к общей шине 21.Устройство работает следующим образом.В исходном состоянии к тиристорам 1 - 4 приложено напряжение, накопитель 11 заряжен от зарядного устройства 10. При подаче управляющего импульса на тиристорный428504 тока, фронт которого на один в д порядка меньше, чем фронт импульса тока без использования линии.Резистор 23 уменьшает влияние отдельных 5 цепей запуска на импульс тока в обмотке 9и не является принципиально необходимым элементом,10 Устройство для запуска тиристоров, соединенных последовательно,...

Номер патента: 299961

Опубликовано: 01.01.1971

Автор: Новыш

МПК: H03K 5/159

Метки: задержки, линия, нелинейная

...емкостей б - 10, подсоединяющих конец каждой индуктивн ости к общей шине 11.Начало добавочной обмотки 12 индуктпвности 4 соединено с началом добавочной обмотки 13 индуктивности 5. Концы обмоток 12 и 13 10 также соединены между собой.Конструктивно каждая из индуктивностей1 - 5 представляет ферритовое кольцо с одним витком (см. фиг, 2) .Конденсаторы б - 10 припапваются между 15 прямолинейной общей шиной 11 и концаминндуктивностей 1 - 5, Одновитковые добавочные обмотки 12 и 13 изолированы от основного витка индуктивностей 4 и 5.В связи с нелинейностью индуктпвностей 20 1 - 5 задержка сигнала с малой амплитудойбольше, чем сигнала с большей амплитудой.Поэтому поданный на вход передний фронт импульса 14, проходя последовательно через все...

Номер патента: 254566

Опубликовано: 01.01.1969

Автор: Новыш

МПК: H03K 17/735

Метки: кольцевой, комл1утатор, тиристорах

...импульс запуска. Этот тиристор переходит во включенное состояние, а напряжение на нагрузке И нарастает скачком до напряЖения питания. В результате потенциал на аноде диода 8, задаваемый делителем из резисторов 11 и 14, повышается и становится близким к нулю, а погенциалы анодов диодов 7 и 9 остаются отрица. тельны ми.Первый тактовый импульс положительной полярности с входной шины 15 через конденсаторы 16, 17 и 18 поступает на аноды входных диодов 7, 8 и 9. Амплитуда этого импульса не превышает абсолютную величину отрицательного потенциала на анодах диодов 7 и 9, поэтому входные диоды 7 и 9 остаются запертыми, а незапертый диод 8 пропускает гактовый импульс на вход тиристора 5.Тирнстор 5 включается, а положигельный скачок...

Номер патента: 247353

Опубликовано: 01.01.1969

Авторы: Гольдфельд, Новыш

МПК: H03K 17/62

Метки: распределитель, сигналов

...1 и 2, При последующих переключениях управляющих контактов 44 и 45 напряжение будет на выходах в последовательности: выходы 2, 3; выходы 3, 4 и т. д.Если в первоначальный момент времени включить большее количество реле (например, реле 9, 11 и 13), то выходное напряжение будет сразу на шести выходах (выходы 1 - 6); при дальнейшем переключении управляющих контактов 44 и 45 появляется напряжение на разных выходах в последовательности: выходы 1 - 6, выходы 2 - 7, выходы 3 - 8, выходы 4 - 8 - 1, и т, д., но в каждый отдельно взятый такт напряжение будет на шести выходах.Схема позволяет получить напряжение на выходах не только в последовательности, когда напряжение появляется одновременно на нескольких выходах подряд, но и в...

Номер патента: 116114

Опубликовано: 01.01.1958

Автор: Новыш

МПК: F16H 29/02

Метки: механизм, храповой

...на одном валу, Сочленение фиксирующих пальцев поворотного рычага с М-образным пазом щеки обеспечивает работу храпового механизма по часовой (и против) стрелке. Кроме того, это сочленение заменяет собой пружинное устройство, обычно применяемое в известных механизмах для замыкания собачки с храповым колесом. На чертеже дана схема храпового механизма.Храповое колесо 1 закреплено шпонкой 2 на валу 3. Соосно с хра. повым колесом на вал 3 свободно посажена поворотная щека 4, выполненная с симметричным М-образным пазом Л. По пазу А перемещаются фиксирующие пальцы 5 и б поворотного рычага 7, которьй имеет два зуба 8 и 9, взаимодействующие с зубьями храпового колеса 1. При повороте рычага 7 вокруг пальца б по часовой стрелке зуб 9 рычага входит в...

Номер патента: 60219

Опубликовано: 01.01.1941

Автор: Новыш

МПК: G01D 9/10

Метки: регистрирующее

...стерженька 26 с ушком 27 и гаечкой 28, который служит для укрепления прибора в кожухе и прикрепления подвесных шнурков,В нижней части станины 1 сквозным болтиком 30 к боковым ее щечкам прикреплены две длинные алюминиевые полоски 31 и 32, идущие вниз и изогнутые таким обрдзом, что при помещении прибора,в кожух они упираются в переднюю и заднюю стенки последиего и тем самым не позволяют прибору раскачиваться в этой плоскости энутри кожуха.К этим жепластинкам 31 и 32 внизу прикреплено целлулоидное донышко 33, служащее для пропуска антенны 13 (и ее изоляции от всего прибора), верхний конец которойзажат в эбонитовом изоляторе 36; донышко упирается своими сторонами в другие две (боковые) стенки кожуха, чем уничтожается возможность...
