Номер патента: 1348069

Опубликовано: 30.10.1987

Авторы: Нишнин, Цветков

МПК: B23B 23/04

Метки: вращающийся, центр

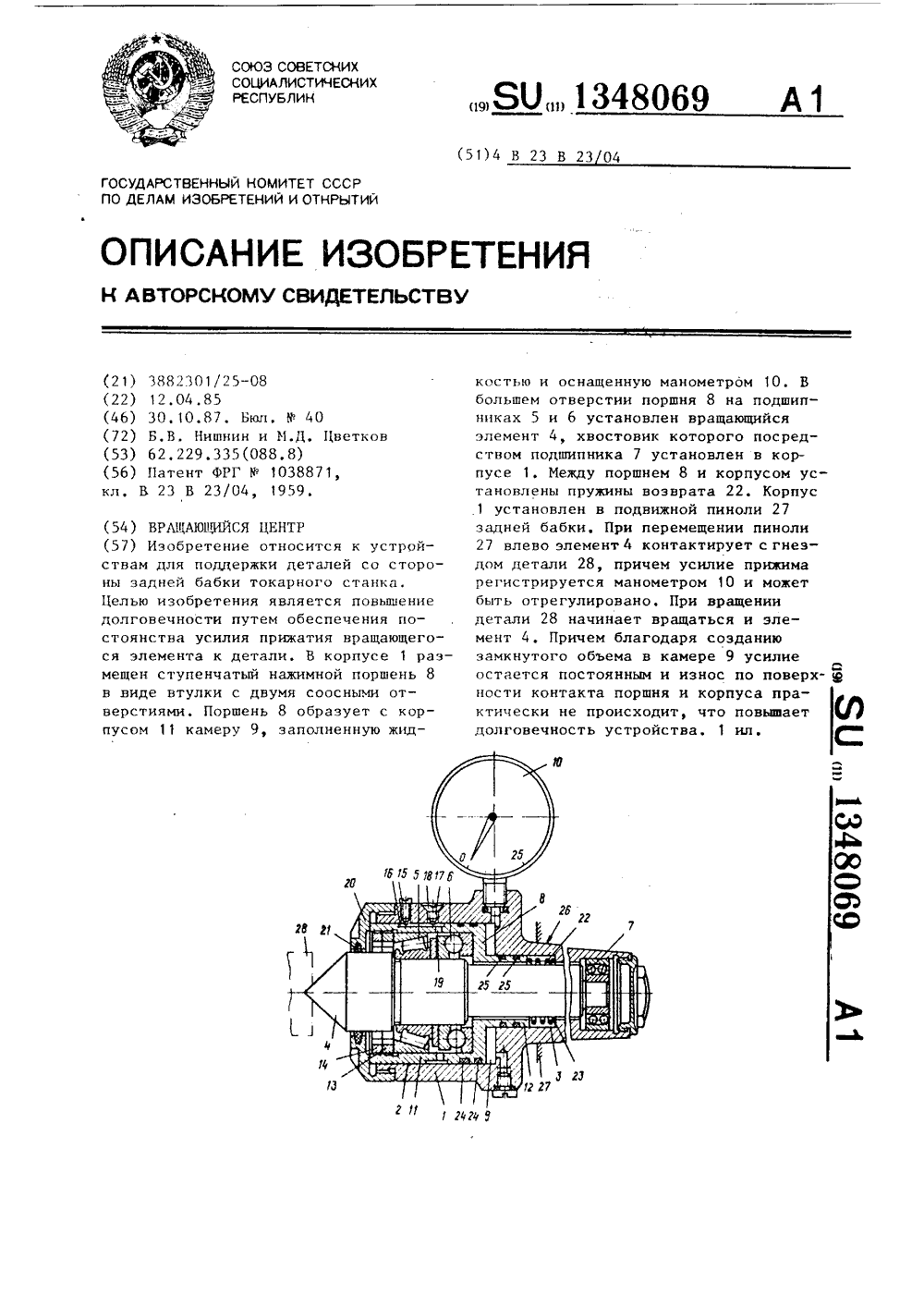

...установленного 40в корпусе 1 и взаимодействующего спродольным пазом 16, выполненным ввыступе 11. В корпусе 1 выполненоотверстие 17 для подачи смазки к подшипникам 5 и 6, причем отверстие 17заглушено винтом 18, а в выступе 11выполнено отверстие 19 для проходасмазки. На корпусе 1 установленакрьппка 20 с сальником 21. Между выступом 12 и корпусом 1 установленапружина 22, опирающаяся на преду 50смотренный в отверстии 3 буртик 23.По цилиндрическим поверхностямвыступов 11 и 12 установлены уплотнительные кольца 24 и 25, контактирующие с поверхностями отверстий2 и 3 большого и малого диаметров,а задний подшипник 7 выполнен плавающим относительно корпуса 1. Последний при помощи конуса Морзе 26закреплен в шпинделе 27 задней бабкистанка,Работа...

Номер патента: 872242

Опубликовано: 15.10.1981

Авторы: Иосифов, Кривицкий, Нишнин

МПК: B25B 27/20

Метки: колец, пружинных, стопорных, съема, установки

...вид сверху; на фиг.Э вид А на фиг. 1.Устройство для установки и снятия пружинных стопорных колец содержит наружную цилиндрическую втулку 1, имеющую на торце жестко связанную с ней рычаг-рукоятку 2, внутреннюю872242 раж 1093 Заказ 89 Подписное Патент", г. Ужгород, ул. Проектная, 4 фи Цилиндрическую втулку 3 с рычагомрукояткой 4 и секторным выступом 5,штырем 6. Наружная втулка имеетштырь 7,Рычаг-рукоятка 4 внутренней втулки 3 крепится к ней штифтом 8, окончательная фиксация втулок 2 и 3 осуществляется контровочной гайкой 9,Наружная втулка 1 имеет полукольцевуювыборку 10, в которую входит секторный выступ 5 внутренней втулки 3.Втулки 1 и 3 образуют узел захвата.Работа устройства осуществляетсяследующим образом.На штыри 6 и 7 надевают...
