Навицкас

Номер патента: 746777

Опубликовано: 05.07.1980

Авторы: Бендорюс, Зиновьев, Навицкас, Сруогюс

МПК: H01L 41/00

Метки: вибропривода, исследования

...контакт между концентратором 2 и диском 1. Экспериментально установлено, что по электрическим парвметрам этого контакта можно определить условия передачи энергии от концентратора 2 диску 1. Для этого при помощи коммутатора 4 через согласующую цепь 6 и калиброванный фазовращатель 7 на делитель напряжения подается напряжение, пропорциональное либо току через пьезокерамический преобразователь 3, либо прикладываемому к пьезопреобразователю напряжению, Делитель напряжения состоит из постоянного резистора 8 и переменного резистора 9, параллельно к которому также включено сопротивление контакта меж ду концентратором 2 и диском 1. Величина этого сопротивления зависит от силы прижима концентратора 2 к диску 1 и менаетса во времени в...

Номер патента: 718707

Опубликовано: 29.02.1980

Авторы: Бендорюс, Кирснис, Навицкас, Сруогюс

МПК: G01D 21/00

Метки: записи, исследования, механизма, носителя, перемещения

...расположенных в трех взаимно перпендикулярных плоскостях против суженного конца концентратора 7 механических 0 колебаний. Концентратор 7 механическихактор Грузов евз ктор. Подписноеений и открытий Заказ 135/4 Изд, М 181 Тираж 810 НПО Поиск Государственного комитета СССР по делам изоор 113035, Москва, Ж, Раушская иаб., д. 4/5 пуиова, 2 Типография, п колебаний сопряжен с пьезокерамическпмп вибраторами 8 и смонтирован с возможностью воздействия на ротор 9, кинематпчески соединенный с носителем записи, например с магнитной лентой. В предлагаемое устройство введены первый 10 и второй 11 сумматоры напряжений, первые входы которых подсоединены соответственно к выходам усилителей 4 и 5, Выходы сумматоров 10 и 11 подключены к входам 12 и 13...

Номер патента: 706876

Опубликовано: 30.12.1979

Авторы: Кишкис, Навицкас, Рукшто

МПК: G11B 15/32

Метки: ленты, магнитной, перемещения

...вибраторы и пружину 12. Это устройство потребляет относительно небольшую энер. гию на перемещение магнитной ленты. Недостаток подобного устройства состоит в кшто и А. И. НавицкасЕШЕНИЯ МАГНИТНОЙ ЛЕНТЫ706876 Формула изобретения оставитель Е. Розанхред К. Шуфричраж 681ственного комитетабретеннй и открыт- 35, Раушская набг. Ужгород, ул. вКорректор ИПодписноеСССР Те Ти П И Государделам изо Москва, Ж П Патент Редактор В, ЛевятЗаказ 8236/43 ЦНИИ по 113035,Филиал ППиид. 4/5 Проектная ны. Один конец пластины снабжен изолирующим держателем 5, укрепленным в корпу"-се, на котором установлены с возможностьюсвободного вращения роторы приемо-подающих узлов 2. При этом другой конец пластины служит для обеспечения переброса сужающихся...

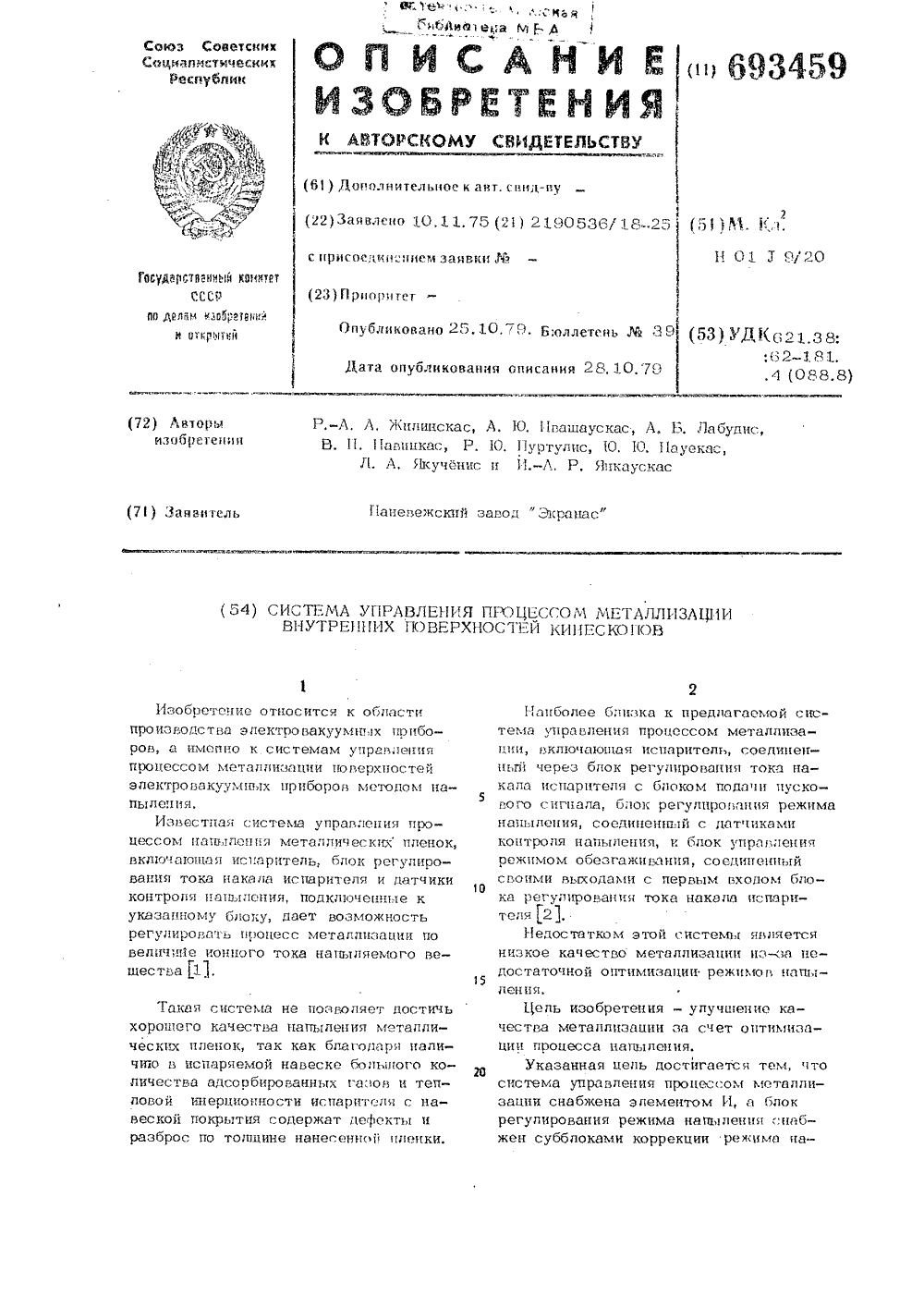

Номер патента: 693459

Опубликовано: 25.10.1979

Авторы: Жилинскас, Ивашаускас, Лабудис, Навицкас, Науекас, Пуртулис, Якученис, Янкаускас

МПК: H01J 9/20

Метки: внутренних, кинескопов, металлизации, поверхностей, процессом

...уц 51 Никли 1 НО новторлетсл ДО достижения Необходимой степени обозгажцванил в соответствии с программой режима обезгяжулваци 51, после чего наступает про- ЦЕСС ЦЯПЬУЛЕЦИЯ. ПРИ Отг ЧГТСТВИИ СИГНЯ- па Яуя первом ц Втор 011 вхс.лах блока 4 первый выход его полает сицап на Второй вхоЛ субблока 9 и третий ууход субблока 1 О,Такулул образом окажутся автоматически отусляочецны ми Вс е блоки, связанные с обезгажигуанием цасескц и исясярителя 1. Поскольку это обезгаживание происходит в импульсном режтце, амуулитуда теллперятур нагрева испарения 1 может быть Выбрана существенно большей, чем в режикле непрерывного обезгяживяния. Это сушественцо улучшает обезгаживяние и резко уменьшает выделение газов из испарителя 1 в начадьньуй моллент...

Номер патента: 686080

Опубликовано: 15.09.1979

Авторы: Бендорюс, Кочеткова, Навицкас, Сруогюс

МПК: G11B 25/04

Метки: вибропривод

...пропорциональное величине токачерез пьеэопреобразователь 1. Усиленноенапряжение посредством фазорасшепителя1 1 преобразуется в два квадратурных колебания. При подключении к выходам Хи У фазорасщепителя входов соответствующих каналов осциллографа, на его экранеполучают окружность, диаметр которой пропорпионален величине тока через пьезопреобразователь 1. Из-за неточности изготовления вал 3 практически всегда имеетбиение, При этом меняются условия работы вибропривода и величина протекаюшего через пьеэопреобраэователь тока, В ре- озультате этого на экране осциллографаполучают кольцо, толщина которого пропорциональна величине биения вала (см, фиг.2),При биении вала 3 меняется не только величина тока, но и его фаза, от величины...

Номер патента: 672654

Опубликовано: 05.07.1979

Авторы: Кишкис, Масалков, Навицкас, Сенюков

МПК: G11B 25/04

Метки: диске, записи-воспроизведения, магнитном

...магнитного диска Э, обеспечивающей формирование спиральноймагнитной дорожки в процессе записи.и попадание на нее в процессе воспроизведения,Предлагаемое устройство содержиттакже льеэокерамический вибратор 4,,тираж 680 акаэ 3899/50одпи свое ент 1Проект фвлиал ППП П ужгород, ул 3 67265 выполненный в виде пьеэокерамических дисков, соединенных посредством входных шин 5 с источником переменного напряжения, не изображенный на чертеже. Пьезокерамический вибратор 4 укреплен посредством накладки 6 на промежуточном элементе 7, выполнен-5 ном в виде сужающегося ступенчатого . концентратора механических колебаний./Предлагаемое устройство содержит кроме того направляющий стержень 8, сопряженный с промежуточным элементом 7, к втулку 9,...

Номер патента: 666578

Опубликовано: 05.06.1979

Авторы: Кишкис, Навицкас

МПК: G11B 25/00

Метки: записи, носителя, транспортирования

...пьеэокерамический вибратор 1, выголненный в виде пьеэокерамических шайб, подсоединенных к выходу источника переменного напряжения ультразвуковой частоты ( не изображен на чертеже). Вибратор 1 гайками 2 укреплен во внутреннем кольце 3. Внутреннее . кольцо 3 соединено через наклонно расположенные спицы.4 с внешним кольцом 5.Устрой е гибкую ленту б, уг внешнего коль с ним,ббб 578 Формула изобретения Составитель Е.РозановРедактор О.филиппова Техред С. Мигай Корректо риценк 80 Подпи комитета СССР и открытий ская набд.4 э 3199/41 ЦНИИПИ Государс по делам изоб113035, Москва, Ж е ака твенногоретений-35, Рауш 5 филиал ППП Патент, г.ужгород, ул.Проектная, 4 и стаканообразный ведущий элемент 7, смонтированный с возможностью вращения на валу 8 и...

Номер патента: 654958

Опубликовано: 30.03.1979

Авторы: Кишкис, Навицкас

МПК: G11B 15/40

Метки: записи, магнитной, носителя, перемещения

...концентратора механических колебаний 4 с ведущим элементом 5, например ведущим валом. Ведущий элемент 5 установлен с возможностью воздействия на носитель магнитной записи, например на магнитную 30 ленту, и соединен с датчиком скорости б.Предлагаемое устройство содержит также соедьненные последовательно формирователь импульсов 7 и согласующий усилитель 8, Формирователь импульсов подсоединен к выходу генератора переменного напряжения 3, а согласующий усилитель 8 подключен ко входу пьезоэлектричес кого преобразователя и выполнен с управляющим входом, подсоединенным к выходу датчика скорости 6.В предлагаемом устройстве пьезоэлектрический преобразователь преобразует электрические колебания, поступающие на него от генератора переменного...

Номер патента: 654957

Опубликовано: 30.03.1979

Авторы: Кишкис, Навицкас, Рукшто

МПК: G11B 15/26

Метки: лентопротяжный, магнитофона, механизм

...колебаний посредством накладок 3 и 4. Сужающиеся ножки концентратора механических колебаний выполнены зигзагообразными и расположены между роторами 5 и 6 приемно го и подающего узлов, установленными вкорпусе посредством осей 7 и 8, При этом ротор 5 приемного узла смонтирован на оси 7 с возможностью свободного вращения и сопряжен с жестко укрепленным на ней 30 диском 9 через фрикционную шайбу 10.654957 7 г 1 г щ,+ Кроме того, ротор 5 приемного узла п диск 9 имеют возможость сопряжения с вращающимся эластичным роликом 11 в процессе ускоренной перемотки магнитной ленты,Предлагаемый лентопротяжный механизм содержит также реверсивный поворотный элемент 12, угол поворота которого ограничен штифтом 13, располохкепным в его щелевидном...

Номер патента: 647740

Опубликовано: 15.02.1979

Авторы: Масалков, Навицкас, Рукшто, Сенюков

МПК: G11B 15/66

Метки: кассеты, лентой, магнитной, установки

...с ллетень6 (53) УДК 681.846ной лентой с опушенным держателемкассеты с магнитной лентой; на фиг. 2то же, с поднятым держателем кассь-. ты с магнитной лентой.Предлагаемое устройст 8 о содержит клавишу 1, смонтированную на шасси 2 с воэможностью воздействия через первый двуплечий поворотный рычаг 3 и топкатель 4 на поворотный держатель 5 кассеты с магнитной лентой 6, при этом первый двуплечий поворотный рычаг 3 и держатель 5 кассеты с магнитной лентой 6 установлены посредством осей 7 и 8 соответственно на кронштейнах 9 и 1 О шасси 2.Держатель 5 кассеты с магнитной лентой 6 выполнен с пазом 11 и соединен с первым пальцем 12 через пру жину 13 с возможностью фиксаши в крайних положениях. Первый палец 12 укреплен на одном конце...

Номер патента: 647736

Опубликовано: 15.02.1979

Авторы: Кишкис, Навицкас

МПК: G11B 15/40

Метки: ведущий, лентопротяжного, механизма, узел

...а концет возможность поочередногния с маховиком.1 Ь чертеже показан вариант прецлагаемого ведущего узла лентопротяжногомеханизма.Ве цу щий узел содержит . вращающийсяведуий вал 1, смонтированный с возможностью сопряжения с магнитной лентой, е изображенной на чертеже, Ведущий вал установлен в корпусе 2 посредством шарикопоцшипников 3 с воэможностью вращения в нем, Вецуший валжестко укреплен в маховике 4, выполненном из металлического кольца 5,размещенного внутри чашеобраэногопластмассового элемента 6.Предлагаемый ведущий узел содержит также пьезоэлектрический вибратор,соединенный с концентратором продольныхколебаний, установленным на подпружиненном поворотном рычаге 7. Концентратор продольных колебаний размещен внутри маховика 4 и...

Номер патента: 640360

Опубликовано: 30.12.1978

Авторы: Масалков, Навицкас, Рукшто, Сенюков

МПК: G11B 15/66

Метки: кассеты, лентой, магнитной, установки

...подпружиненный подвижной кассетодержатель 1, выполненный в виде планки, соединенной через пружины 2 с шасси 3 и имеющей паз для размещения кассеты с магнитной лентой 4. Подпружиненный подвижной кассетодержатель 1 расположен в неподвижном корытообразном отсеке 5, выполненном с плоской донной поверхностью 6, в которой размещены приемо-подающие узлы 7. Неподвйжный корытообразный отсек 5 выполнен также с плоской направляющей поверхностью 8, расположенной под острым углом к его плоской донной поверхности б.Предлагаемое устройство содержит также клавишу 9, поворотно установленную на шасси 3 с возможностью воздействия на подпружиненный двуплечий поворотный рычаг 10.Подпружиненный подвижной кассетодержатель 1 и подпружиненный двуплечий...

Номер патента: 637859

Опубликовано: 15.12.1978

Авторы: Дубровин, Кишкис, Навицкас

МПК: G11B 25/04

Метки: вращения, дискового, записи, носителя

...77 Составитель Е. Розанов Реда кто р С. Хе йф и ц Техред О. Луговая Корректор А. Кравченко 3 а к аз 7124/42 Тираж 675 Годписное 11 НИИ 11 И Государственного комитета Совета Министров СССР по делам изобретений и открытий3035, Москва, Ж.З 5, Рву гнская наб, д. 4/5 филиал П 1 П Гатент, г. Ужгород, ул. Проектная, 43ными элементами 9, снабженными износоустойчивыми шайбами 10Предл а гаем ое устройство содержит та кже концентратор продольных колебаний, вы.полненный в виде полых цилиндров 11, имеющих наклонные щелевидные прорези 12, и соединенный с пьезокерамическим вибра.тором. Пьезокерамический вибратор выпол.нен в виде пьезокерамических шайб 13, укрепленных с противоположных сторон шайбового держателя 14, Шайбовый держатель 14 укреплен на...

Номер патента: 635509

Опубликовано: 30.11.1978

Авторы: Зиновьев, Навицкас, Уемов

МПК: G11B 15/40

Метки: лентопротяжный, механизм

...подсоединенных посредством шин 2 к источнику периодического напряжения. Пьезоэлектрический вибратор 1 соединен с полуволновым концентратором продольных колебаний, выполненным в виде цилиндров 3 и 4 разного диаметра, соединенных конической поверхностью 5. Полу- волновый концентратор продольных колебаний укреплен посредством фланца 6 на рычаге 7, подпружиненном посредством пружины 8, Полуволновый концентратор продольных колебаний смонтирован с воз. можностью прижима скошенного торца цилиндра 3 меньшего диаметра к цилиндриче. ской поверхности маховика 9, Маховик 9 укреплен на ведущем валу 10, сопряженном посредством обрезиненного прижимно.го ролика 11 с ленточным носителем 12 записи, например с магнитной лентой. Маховик 9 выполнен в...

Номер патента: 634367

Опубликовано: 25.11.1978

Авторы: Кишкис, Навицкас

МПК: G11B 15/28

Метки: ведущий, лентопротяжного, механизма, узел

...установленного в корпусе 3.Пьезокерамический вибратор. сопряжен с концетраторами колебаний, выполненными в виде стаканов 4, имеющих щелевидные 5 наклонные вырезы 5 и укрепленных соосно нв втулке 6. Втулка. 6 размещена внутри пьезокерамических шайб 1, соединенных с донными частями стаканов 4 н выполненных с входными шинами 7, через 2 Е которые они подсоединены к источникупеременного напряжения ультразвуковой частоты (на чертеже не изображена).Концентраторы колебаний кинемвтически соединены с ведущим валом 8, что634367 Составитель Е, РозановРедакжр Т. Иванова Техред Н. Бабурка Корректор А, Власенко Заказ 6772/52 Тираж 675 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 629510

Опубликовано: 25.10.1978

Авторы: Декснис, Навицкас, Наргелас

МПК: G01R 19/28

Метки: быстродействующий, прибор, фиксирующий

...схемы задержки 10. Схема согласования 6-усилитель-ограничитель на трех полупроводниковых триодах увеличивает входное сопротивление и чувствительность пускоуправляющего блока 2. Схема 10 пуска 7 состоит иэ амплитудного дискриминатора, ждущего мельтивибратора, схемы совпадения и триггера. Схема синхронизации 8 собрана на базе амплитудного дискриминатора и триг гера, Схема задержки .10 - ждущий муль тивибратор. Блок фиксации напряжения 3 построен по схеме полупроводникового аналого-циФрового преобразователя с промежуточным преобразованием у измеряемого параметра в интервал времени. Дешифратор 4 и индикатор 5 обеспечивают визуальный отсчет показаний прибора по десятичной системе исчисления.25Напряжение или ток короткого замыкания (или оба...

Номер патента: 625244

Опубликовано: 25.09.1978

Авторы: Дубровин, Кишкис, Навицкас

МПК: G11B 15/60

Метки: механизма, направляющий, проволокопротяжного, узел

...2, выполненных с лунками 3 для направления магнитной проволоки 4. Н аправляюшие стойки 1 выполнены с пазами 5 для направления магнитной проволоки 4, расположенными с противоположных сторон последней.Направляющий узел содержит также пьезокерамический вибратор 6, выполненный в виде биморфных пьезокерамических пластин, подсоединенных к источнику переМенного напряжения. ПьеэокерамиО ческий вибратор 6 посредством накладки 7 укреплен на торце концентратора 8 продольных колебаний, расположенном со стороны, противоположной его суженному концу. Суженный конец концентратора 85 продольных колебаний выполнен в виде изогнутой гребенки, на который укреплены направляющие стойки 1.Концентратор 8 продольных колебаний смонтирован с воэможностью поворота...

Номер патента: 624283

Опубликовано: 15.09.1978

Авторы: Кишкис, Навицкас

МПК: G11B 15/60

Метки: ленты, магниной, направления

...устройства являечительных сил трения мемой магнитной лентой и н элементом.Наиболее близким к технической сугцности яв дпя направления магнитн жашее направляющий эпе ванный с возможностью нвправлякхцей поверхнос магнитной лентой, и су Кишкис и А. И. Навицка звн вариант описывводержашего направляю624 28,3 В предлагаемом устройстве обеспечено также уменьшение трения перемещаемой магнитной ленты по направляющему элементу устройства. Устройство для направления магнитнойленты, содержащее направляющий эпемент,смонтированный с возможностью сопряжения его направляющей поверхности с перемещаемой магнитной лентой, и сужавшиеся стержни, расширенные концы которыхукреппены на противоположных сторонахпьезокерамического элемента, о т и и -ч а ю...

Номер патента: 623233

Опубликовано: 05.09.1978

Авторы: Кишкис, Навицкас

МПК: G11B 5/12

Метки: головка, магнитная

...которой могут быть подсоединены к выходу усилителя записи или ко входу усилители воспроиэ" ведения. Податное наконечники сердечника смонтировали с воэможностью сопряжения с перемещаемой магнитной623233 Формула изобретения СоставителЬ Е,РозановРе актО филипп ва Тех е Е Давидович Ко ект п 4920/47 Тираж 717ИИПИ Государственного комитета Совпо делам иэабретений и от113035 Москва ЖРа ская Подписноеета Министкрытий наб а П фПатевт, г, Ужгород, ул, Проектная, 4 лентой 4 в области его .рабочего зазора. При этом полюсные наконечники,магнитного сердечника 1 размещеныс противоположных сторон перемещаемойленты 4, расположенной в плоскостиих симметрии Предлагаемая магнитная головка со держит также сужающиеся стержни 5, суженные концы...

Номер патента: 621017

Опубликовано: 25.08.1978

Авторы: Кишкис, Навицкас, Рукшто

МПК: G11B 15/40

Метки: ведущий, лентопротяжного, механизма, узел

...фнг. 1 изображен оанн нэ возможных вариантов предпагаемого ведущего уэпа пентопротяжного механизма, фнг.2- йромежугочный элемент.Ведущий уэеп содержит ведущий вап 1, смонтированный с воэможностью сопряжения с магнитной Ьентой 2 посредством прижимного ролика 3. Ведущий вап жестко укреппен в маховике 4, сопряженном через промежуточный эпемент с суженным концом концентратора 5 продопьных копебаний . Суженный конец Кон62 1017 центратора продольных копебвний выпоннен в виде загнутой випки с пазами 6, в которых размещен промежуточный элемент, выпопненный в виде ступенчатого вапа 7 с роликом 8.Концентратор 5 укреппен нв рычаге 9, усгвновпенном на вану 10 и подпружиненном посредством пружины 11. Расширенный конец концентратора соединен...

Номер патента: 615533

Опубликовано: 15.07.1978

Авторы: Кишкис, Конгелите, Навицкас

МПК: G11B 15/60

Метки: ленты, магнитной, направления

...1 изображен вариант описываемого устройства; на фиг. 2 - расположение соединительного элемента.Устройство содержит направляющий элемент 1, смонтированный с возможностью сопряжения с магнитной лентой 2 и выполненный в виде расположенной по винтовой линии ленты с буртиками, концы которой укреплены на суженных концах сужающихся стержней 3. Торцы расширенных концов 15 сужающихся стержней 3 сопряжены черездисковые пьезокерамические элементы 4 с противоположными сторонами соединительного элемента 5, выполненного в виде диска и укрепленного на торце держателя 6, выполненного в виде втулки. Дисковые пьезокерамические элементы 4 подсоединены посредством контактных шин 7 к источнику переменного напряжения ультразвуковой частоты (на чертеже не...

Номер патента: 613397

Опубликовано: 30.06.1978

Авторы: Кишкис, Навицкас, Черняускас

МПК: G11B 23/06

Метки: бесконечной, держатель, ленты, магнитной, рулона

...скематиче гаемый держатель руло нитной ленты.Предлагаемый держат керамические диски 1, со щимися стержнямп 2, у суженнь 1 ми концами вн дечника 3. Кольцевой с с фланцеобразной щсчк внутри рулона 5 бескон ты 6, которая сопряжен обеспечивающим ее выт лона 5. Предлагаемыи держатель содержит такжевал 7, выполненный с полостью 8 и смонтированный с возможностью свободного вращения в корпусе 9. Вал 1 имеет с одного кон ца вторичную обмотку 10 вращающегосятрансформатора 11. Вторичная обмотка укреплена па магнитном дисковом сердечнике 12 трансформатора 11, а ее выводы размещены в полости 8 вала и соединены с пьезо керамическими дисками 1, Первичная обмот613397 Составитель Е. Розановехред И. Михайлова Корректор И, Позняковская едактор Т, Рыбалова...

Номер патента: 613393

Опубликовано: 30.06.1978

Авторы: Дубровин, Кишкис, Навицкас

МПК: G11B 15/40

Метки: ведущий, лентопротяжного, механизма, узел

...ый ведущий узел лентопротяжного ханизма.Ведущи узел содержит ведущий вал 1, 1 б смонт 1 рова 1 шы 11 в корпусе 2 с 1 озможностьюсвОООдно 10 враще 11 ия 11 сопр 51 жен 11 я с маг нитной лентой. Ведущш 1 вал 1 размещен соосно с кольцеобразным элеье 11 том 3, укрепв г 1 ьезокерам 111 еск 011 трубке 4,соединенной посредством контактных выводов 5 к нсточппку переменного напряжения ультразвуковой частоты. Кольцеобразньш элемент 3 выполнен с воронкообразными торцами и с щелевымп вырезами 6, расположеннымп под острым углом и касательным у их оснований.Предлагаемый ведущий узел содержит также дискообразные элементы 7 и 8, расположенные соосно с ведущим валом 1 и имеющие конические поверхности, сопряженные с воронкообразными торцами...

Номер патента: 613392

Опубликовано: 30.06.1978

Авторы: Кишкис, Навицкас

МПК: G11B 15/40

Метки: ведущий, лентопротяжного, механизма, узел

...схематически показан предлагаемый ведущий узел лентопротяжного механизма.Предлагаемый ведущий узел содержит ведущий вал 1, укрепленный в маховике 2 и 0 установленный в корпусе 3 с возможностьювращения и сопряжения с магнитной лентой,Пьезокерамический вибратор 4 выполнен ввиде пьезокерамических дисков, соединенных проводниками 5 с источником переменного 5 напряжения. Пьезокерамический вибратор 4сопряжен с концентратором механических колебаний, внутри которого он укреплен с помощью накладки б. Концентратор механических колебаний выполнен в виде стаканооб- О разного элемента 7 с наклонными щелевидными вырезами 8, который с одной стороны сопряжен с торцом маховика 2, а с другой стороны соединен с корпусом 3 через резиновую прокладку 9.5...

Номер патента: 613384

Опубликовано: 30.06.1978

Авторы: Кишкис, Навицкас

МПК: G11B 15/00

Метки: лентопротяжного, механизма, приемно-подающий, узел

...В результате этого возникают изгибные колебания выступов 2 дисковой платформы 1, вызывающие уменьшение трения между витками рулона 8 кольцевой магнитной ленты 9.Использование изобретения позволяет в значительной степени уменьшить потребление энергии в приемо-подающем узле лентопротяжного механизма, кроме того, обеспечивает создание простой и малогабаритной конструкции приемо-подающего узла лентопротяжного механизма. 4 Формула изобретенияПриемо-подающий узел лентопротяжногомеханизма, содержащий дисковую платфор 5 му, снабженную выступами, расположенными между перемычками держателя в его секторообразных вырезах и сопряженными с торцом рулона кольцевой магнитной ленты, размещенного на сердечнике, установленном с10 возможностью свободного...

Номер патента: 613376

Опубликовано: 30.06.1978

Авторы: Кишкис, Навицкас, Ясинавичюс

МПК: G11B 5/12

Метки: головка, магнитная

...трение, возникающее при перемещении магнитной ленты.Известна также магнитная головка, содержащая магнитный сердечник, смонтированный с возможностью сопряжения в области его рабочего зазора с перемещаемой магнитной лентой, противоположная сторона которой сопряжена с торцом стержня, соединенного с пьезоэлектрическим вибратором ультразвуковой частоты 2, Эта магнитная головка обеспечивает значительное снижение трения между ней и перемещаемой магнитной лентой, однако она не позволяет обеспечить достаточно высокую разрешающую способность. ь М 24 (53) УДК 534,852.2613376 Формула изобретения Составитель Е. Розанов Редактор Т. Рыбалова Техред И. Михайлова Корректоры: Р. Беркович и Л, БрахнинаПодписноР Тираж 763та Министровткрытийя наб., д....

Номер патента: 605253

Опубликовано: 30.04.1978

Авторы: Дубровин, Кишкис, Ковганко, Навицкас

МПК: G11B 15/00

Метки: кольца, ленты, магнитной, перемещения

...винтовую ленточную направляющую 1, снабженную внутренним и наружным бортами 2 и 3, Поверхность винтовой ленточной направляющей 1 сопряжена с цс пзображсцнымп ца чертеже свободно расположсццымц пстлямп кольца магнитной лепты, кцнсматпчсскц связанной с едущим узлом, таки(с цс цзоб 1 а)ксццым ца чертсжс. Концы питоой лсцточной направляющей 1 мсют щслсвыс оды магнитной ленты 4 ц 5, выполненные в сс наружном борту 3. Последнцс предназначены для ввода магнитной ленты на поверхность вцнтовоц ленточной направляющей 1 и ее вывода.Предлагаемое устройство содержит также вибратор, выполненный в виде пьезокерамцческого элемента 6 и сопряженных с его1(орректор Е,Редактор ва вято Заказ 594/6НП Изд. Мв 414 осударственного комитета по делам...

Номер патента: 600606

Опубликовано: 30.03.1978

Авторы: Кишкис, Навицкас, Сруогюс

МПК: G11B 15/46

Метки: движения, ленты, магнитной, скоростью

...воздействия на чувствительную головку 4, например магнитную головку, соединенную через усилитель 5 и час тотный дискриминатор 6 с управляющим входом 7 регулируемого усилителя 8, выполняющего функции амплитудного модулятора,Устройство содержит также генератор 9 переменного напряжения ультразвуковой частоты, выход которого подключен к регулируеактор Т, Рыба Изд.320сударственного по делам и3035, Москва,Тираж 738комитета Совета Министровобретений и открытийЖ, Раушская наб., д. 4/5 ПодписССР каз 258 9 О аграфия, пр, Сапунова,мому усилителю 8. Выход регулируемого усилителя 8 соединен через усилитель 10 мощности и измерительно-согласующий элемент 11 с пьезокерамическим преобразователем 12, выполненным в виде двух пьезокерамических...

Номер патента: 595785

Опубликовано: 28.02.1978

Авторы: Зиновьев, Навицкас, Сруогюс, Уемов

МПК: G11B 15/40

Метки: ведущий, лентопротяжного, механизма, узел

...сл одрж;т гс- ПраГО 3 1 11 срС 3 СШОГО 11211 р 1 ЖН 1 я, Выход ИО- тОрОГО СОСдШСН С НЬС ОКрсЫЧ(1 М ЭЛСМСН- том 2, выполнсш;ыв В ьндс дв 3 ньсзок рамн- ЧЕСКПХ ДИСКОВ. 11 ЬСЗОКСр 2 МИсСКИ 1 ЭЛСМСНт ПосрсдСТВОЪ НаКЛад(Н 3 НрнрПЛСН 1( 132 СШП- ренной части ст ппчатшо с,жающсгося концспт 132 т 0132 .е п 30 до;1 ьных колс 02 Ни. жа 0. Щийс 51 ИОПЦснт 132 т 013 4 П 13 ОД 0,1 ьных кол 021 шй смонтрова 1 с Возмож 0 ыо Воздсиствя сво- ЕЕ СУЕКЕННО с 12 ТЫО П 2 М 2 ХОВ 1 К О. 12 ХОВПК креплен н 2 Ведущем Ва;1 3, соп 3 яжснпом посредством прижмного ролика 7 с лснточныъ Иосптелсь 8 з 2 ПСн, 1213 нъср ъ 2 ГИтной лентой.Ведущий узел содержит также термочувствитсльый элемент 9, например терморезистор или полупроводниковый диод, размещенный внутри...

Номер патента: 591940

Опубликовано: 05.02.1978

Авторы: Кишкис, Навицкас

МПК: G11B 15/28

Метки: ведущий, лентопротяжного, механизма, узел

...нем гибкой лентой 4.Предлагаемый ведущий узел содержит также дополнительный вал 5, расположенный соосно вращающемуся ведущему валу 1 и снаб59940 Фор иуда изобретения 1 а Составитель Е. РозановТехред О. Луговая Корректор Е 0 а, Тиражггт Поди исное Редактор Г. КузьмиЗгкз 602146 И Государстве по дел ак Ж-З 5, РаЦИИ 113035, Моск в д. 45 шская ал ППП Па нт, г. Ужгор оектная женный дополнительным шкивом б, диаметр которого Отличается, хотя и незначительно, от диаметра шкива 2. На дополнительном валу 5 укреплены пьезокерамические элементы 7, соединенные с промежуточными элементами 8 выполненными в виде расположенных соосно сужающихся стержней, ооразующих концентратор ультразвуковых механических колебаний. Промежуточные элементы 8 соединены с...
