Номер патента: 1288836

Опубликовано: 07.02.1987

Авторы: Батырев, Зобнин, Муляр, Муралиев, Подобед, Толстов, Черных

МПК: H02K 41/025

Метки: дугостаторный, привод

...материала вращается с номинальной частотой вращения, что снижает потери на перемагничивание ипозволяет рекуперировать энергию всеть вследствие того, что статор сбольшим числом пар полюсов работаетотносительно ферромагнитного роторав генераторном режиме. Кроме того,предлагаемый привод конструктивнопрост, поскольку выполнен в основном из деталей, имеющих цилиндрическую форму. 2 ил. органе 1, а подшипник 8 - в базовом неподвижном объекте 9.Ду 1"остаторный привод работает следующим образомПри подключении напряжения дуговой статор 3 создает бегущее магнитное поле, при этом магнитный поток замыкается по ротору 5 и наводит в нем ток, что приводит к вращению ротора 5 с номинальной скоростью, определяемой числом пар полюсов дугового статора 3,...

Номер патента: 1167684

Опубликовано: 15.07.1985

Авторы: Мартыненко, Муралиев, Подобед

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...стабильностью, независимой от выбора хронирующих сопротивлений резисторов 18 и 19, в схему мультивибратора дополнительно введены полевые транзисторы 20 и 21, стоковые цепи которых подключены к минусовой цепи питания мультивибратора, а истоковые цепи - к базам биполярных транзисторов. Затворные цепи полевых транзисторов соединены с хронирующими конденсаторами 16 и 17 и резисторами 18 и 19 мультивибратора 13. Мульти- вибратор питается от стабилизированного источника питания 22, соединенного с соответствующей вторичной обмоткой сетевого трансформатора 1. Величина разрядного тока устанавливается регулировочным резистором 23, Заряд аккумуляторной батареи 24 асимметричным током происходит за счет автоматического переключения устройства...

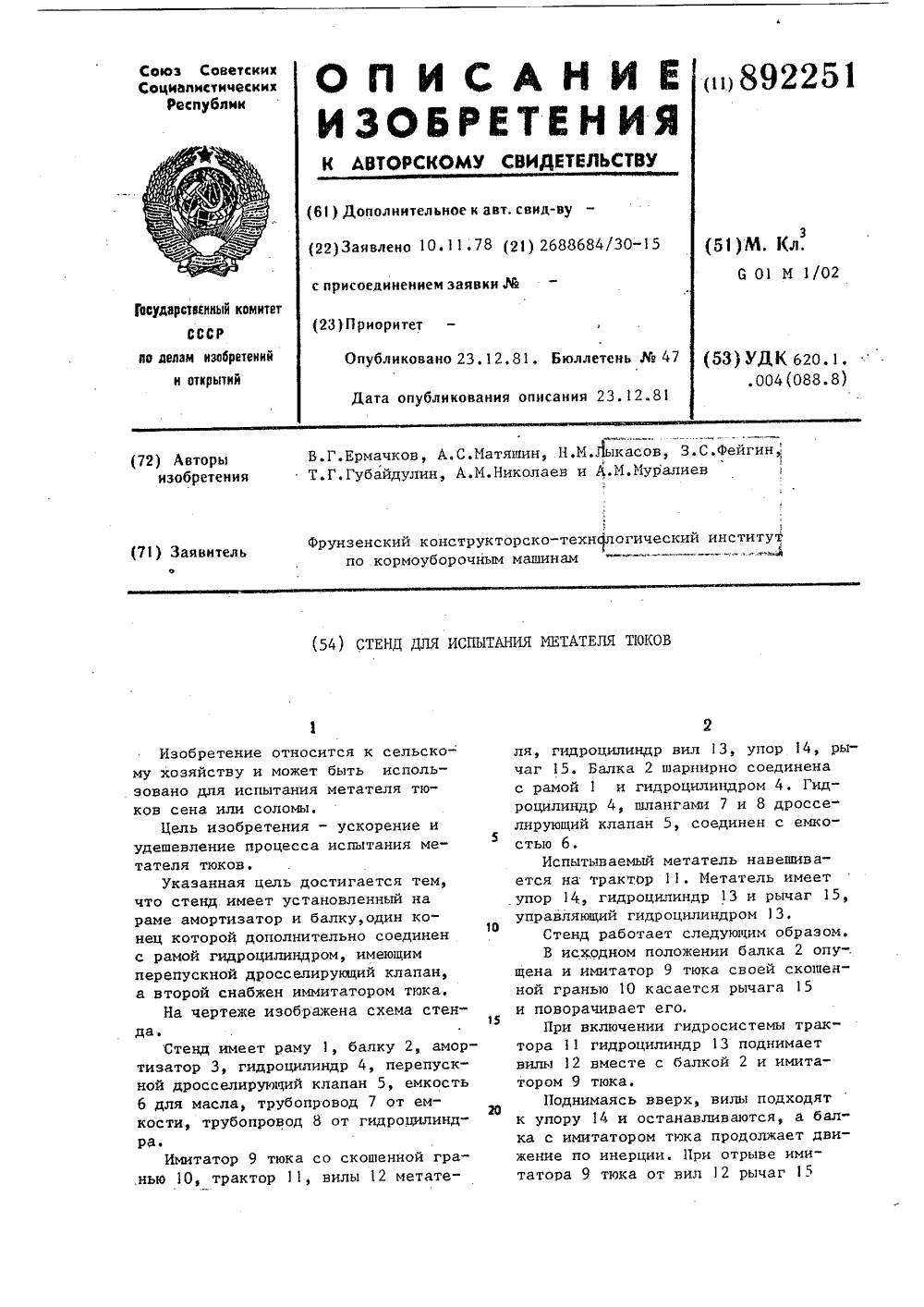

Номер патента: 892251

Опубликовано: 23.12.1981

Авторы: Губайдулин, Ермачков, Лыкасов, Матяшин, Муралиев, Николаев, Фейгин

МПК: G01M 1/02

Метки: испытания, метателя, стенд, тюков

...Балка 2 шарнирно соединенас рамой 1 и гидроцилиндром 4. Гидроцилиндр 4, шлангами 7 и 8 дросселирующий клапан 5, соединен с емкостью 6.Испытываемый метатель навешивается на трактор 11. Метатель имеетупор 14, гидроцилиндр 13 и рычаг 15,управляющий гидроцилиндром 13,10Стенд работает следующим образом.В исходном положении балка 2 опу-.щена и имитатор 9 тюка своей скошенной гранью 10 касается рычага 15и поворачивает его,15При включении гидросистемы трактора 11 гидроцилиндр 13 поднимаетвилы 12 вместе с балкой 2 и имитатором 9 тюка,Поднимаясь вверх, вилы подходятк упору 14 и останавливаются, а балка с имитатором тюка продолжает движение по инерции. При отрыве имитатора 9 тюка от вил 12 рычаг 589225 О ИИПИ аказ 11216/6 нраж 910 исно...

Номер патента: 596855

Опубликовано: 05.03.1978

Авторы: Аттогуров, Ермачков, Матяшин, Муралиев

МПК: G01M 15/00

Метки: имитатор, испытаний, машин, сено-соломистого, сеноуборочных

...размещена имитационнаямасса, причем основаниями цилиндровявляются овалы, большие оси которыхрасположены на одной линии.5 Цилиндры соединены между собойразъемными шарнирами для обеспечениэФфективного эакручиваниА имитаторав рулон.На фиг. 1 показан предлагаемый 20 имитатор, вид сбокут на фиг. 2 - тоже, вид сверху; на фиг. 3 - цилиндр,общий вид; на фиг. 4 - рулон, общийвид.Имитатор состоит из цилиндр 5 в основании которых расположени шарниров 2. Корпус 3 имитатоет торцы 4. В его полости раэмимитационная масса 5.При проведении испытазахватывается рабочими о59 б 855 массу, о т л и ч а ю щ и й с я тем,что, с целью многократного использования имитатора путем упрощения расформирования образованного из негопресс-подборщиком рулона,...

Номер патента: 554837

Опубликовано: 25.04.1977

Авторы: Ермачков, Муралиев

МПК: A01D 89/00

Метки: вильчатых, испытания, органов, рабочих, стенд

...изображен стенд, вид сбоку; на фиг.2 - то же, вид сверху,Стенд состоит из рамы 1, на которую укреплены двигатель 2 и механизм привода 3 к испытуемому подборщику 4, подвешенному к стойкам 5 рамы 1 как на уборочной машине) .554837 фиг. 1 обращенная к барабану 12 подборщика 4, имеет радиальные пазы 13, количество которых равно количеству вил 14 граблин 15, Ширина пазов должна быть большей, чем диаметр вил 14, Передняя стенка 11 бункера 10 выполнена по дуге окружности, центр которой 16 близок к центру 17 барабана 12 подборщика 4 и, в то же время смещен вверх. Бункер заполнен шариками 18.При монтаже стенда бункер 10 при помощи пазов 9 и 7 выставляется так, чтобы вилы 14 могли войти в пазы 13 бункера снизу на максимальную глубину, а затем по...

Номер патента: 538690

Опубликовано: 15.12.1976

Авторы: Ермачков, Муралиев

МПК: A01D 89/00

Метки: аппаратов, вязальных, испытания, регулировки, стенд

...нижнего на величину, обусловленную дизаксиалом оси вязальных игл 2 относительно центра пресс-камеры, имеющим место в конструкциях всех пресс-подборщиков. На планках шарнирно укреплены двуплечие рычаги 12 с опорным 13 и натяжным 14 роликами, Г 1 ервый пружиной 15 постоянно прижат к направляющей 16, второй предназначен для натяжения перевясла обвязочногоматериала 4. Направляющая 16 имеет выемку 17 для опорного ролика. Вязальный аппарат имеет самостоятельный привод.При испытании вязального аппарата 1 тяговые цепи 9 поступательно перемещаются механизмом мальтийского креста 8 на величину, соответствующую перемещению поршня за один цикл, после чего следует их остановка. Этому положению планок 10 пальцев 11 соответствует включение...
