Кронфельд

Номер патента: 1787242

Опубликовано: 07.01.1993

Авторы: Кронфельд, Парнес, Титов

МПК: F24D 11/02

Метки: отопления

...в зоне испарителя, так как это зона минимальной температуры воздуха в воздушном контуре. Увеличение толщины слоя 5 тепловой изоляции по ходу движения воздуха увеличивает эффективность системы отопления.Принцип работы предложенной системы отопления заключается в подаче охлаж денного в испарителе внутреннего воздухав воздушный контуре (с целью снижения бесполезных теплопотерь). Поток теплоты из помещения через внутреннюю оболочку при этом возрастает и передается циркули рующему в воздушном контуре воздуху. Вконденсаторе теплового насоса воздух перед входом в помещение нагревается. Воздух, остывая в помещении до нормируемой температуры, отдает теплоту для компенса ции теплопотерь через наружные ограждения помещения (окна, двери;...

Номер патента: 1322024

Опубликовано: 07.07.1987

Авторы: Гурвич, Кокорин, Кронфельд, Нефелов

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...9 и 1 О. В первом теплообменнике 9 обеспечивается подогревводы, которая затем по циркуляционному контуру 13 промежуточного теплоносителя подается во вторую ступень 4подогрева, а во втором теплообменнике 10 обеспечивается подогрев воды,которая затем по жидкостному контуру 14 подается в подогреватели 7 и 8.Иэ первого и второго теплообменников 9 и 10 вода возвращается в возвратный трубопровод 12, что контролируется регуляторами 18 и 28 температуры теплоносителя по величине температуры теплоносителя, возвращаемогов возвратный трубопровод 12,Для повышения степени использования тепловой энергии теплоносителя он дополнительно последовательно поступает иэ возвратного трубопровода 12в первый и второй дополнительные теплообменники 19 и...

Номер патента: 1232273

Опубликовано: 23.05.1986

Авторы: Волков, Кронфельд, Поляков

МПК: A62C 3/12

Метки: выбросов, горящей, жидкости, защиты, резервуара

...4 наружного орошения.Известно явление прогрева горящей жидкости в глубину с образованием всевозрастающего гомотермического слоя с температурой, примерно равной температуре горения (кипения) жидкости и превышающей температуру кипения подтоварной (донной) воды. Это явление при пожаре в резервуаре с нефтью и тяжелыми нефтепродуктами может иметь особо опасное и тяжелое последствие, так как при контакте с гомотермическим слоем донная воды быстро перегревается и бурно вскипа-. ет. Образующийся при этом водяной 32273пар в результате поршневого эффектавыбрасывает массу горящей жидкостииз резервуара. Последствия выбросагорящей жидкости весьма тяжелые,увеличивается площадь пожара, в огне оказываются соседние резервуары,пожарные машины,...

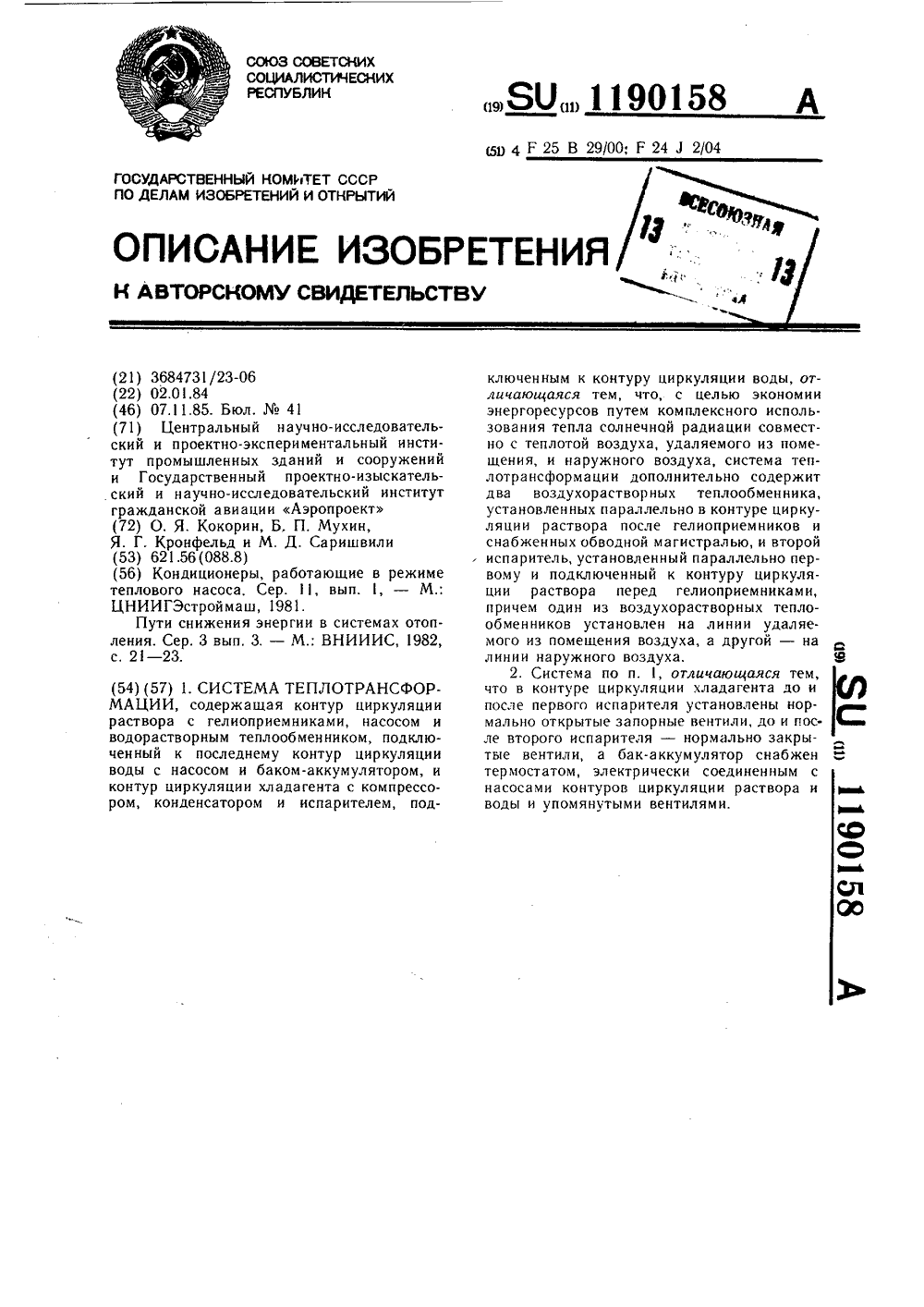

Номер патента: 1190158

Опубликовано: 07.11.1985

Авторы: Кокорин, Кронфельд, Мухин, Саришвили

МПК: F24J 2/04

Метки: теплотрансформации

...и наружный воздух.Комплексное использование низкопотенциального тепла осуществляется следующим образом.В периоды суток, когда в гелиоприемниках 1 раствор нагревается до температуры, равной или большей 10 С, работают насосы 2 и 5. Подогретый раствор в теплообменнике 4 нагревает воду. Если вода от солнечного тепла нагревается более, чем до 8 С, то она клапаном 6 направляется в бакаккумулятор 7. Нагретую воду из бака-аккумулятора 7 забирают насосом 12 и подают на охлаждение в основной испаритель 11, Степень охлаждения воды контроли 5 1 О 15 20 25 30 35 40 45 50 55 руют клапаном 13. При понижении интенсивности солнечной радиации (например, в ночное время суток) температура раствора падает ниже 10 С и по команде датчика, контролирующего...

Номер патента: 369347

Опубликовано: 01.01.1973

Авторы: Кронфельд, Шварцбейн

МПК: F24F 3/06

Метки: воздуха, подогрева

...дополнительным и отводящим трубопроводами расположено дросселирующее устройство,На чертеже показана предлагаемая установка,Установка для подогрева воздуха состоит из теплообменника 1 с подающим 2 и отводящим 3 трубопроводами, присоединенными соответственно к подающей 4 и обратной 6 магистралям тепловой сети, и регулирующего клапана 6. Между теплообменником 1 и обратной магистралью б установлен дополнителыный трубопровод 7 с обратным клапаном 8. С регулирующим клапаном 6 соединен датчик 9 постоянной температуры воздуха. На магистрали 6 между трубопроводами 7 и 3 установлено дросселирующее устройство 10.5 Устаковка работает следующим образом,Сетевая вода по пути следования к источнику тепла поступает через дополнительный трубопровод в...

Номер патента: 365531

Опубликовано: 01.01.1973

Авторы: Авторы, Алахов, Кронфельд

МПК: F24F 3/08

Метки: воздуха, кондиционирования

...слелуюитим образом,При выключенных насосах 9 и 10 статическое давление в системе опрелеляется уровнем расширительного бака И, Требуемая разность давлении стапагливается при работе насосов и обеспечивается перемычкой 14 между напорным патрубком насоса 9 и всасывающим иатруоком. Напор, развиваемый насосом 9 Н, (линия 1) создает подпор перел всасываюишм патрубком насоса 10 и соответственно повышает статическое давление в труоопроволах хололиой воды (линия 11), а напор, развиваемый насосом 10 Н 2, используется иа возмещение потерь давления (лциия 1111. Превышение давления со стороны хололиого контура сохраняется и при выключенш. одного илц лругого насоса, а следовательно, обратпь 1 е клапаны всегла будут пре. иятствовать смсшсии 1 о волы.Для...

Номер патента: 348828

Опубликовано: 01.01.1972

Авторы: Добрынина, Зусманович, Кронфельд

МПК: F24F 5/00

Метки: обработкивоздуха, тепловлажностной

...а - б, с учетом противолавлеция, создаваемого (цасосом 10 в трубопроводе, подбирается большим сопротивления линии 7 - 22 - 1 - 6, между точками а - с. С этой целью перед обратным клапаном 25 установлен запорцый кран 24 ручной регулировки.Для доведения до минимума транзитного расхода отеплецного хладоцосителя по трубопроводу 17 служит кран ручной регулировки 26. С его помощью при пуске системы налаживается требуемая производительность циркуляционцого насоса 21.В расчетном режиме обратный клапан 25 будет закрыт давлением хладоносптеля, создаваемым насосом 10 в трубопроводе 27, и хладоцоситсль из испарителя 11 оудет поступать к форсунка м 20, Отепл ен и ый хл адоцосител ь по трубопроводу 28 будет поступать в поверхцостцый...

Номер патента: 239834

Опубликовано: 01.01.1969

Авторы: Кронфельд, Линов, Лущик, Останин, Раскин, Рубинштейн, Сакунов, Сапожников, Свердлов, Ткаченко, Толочинский, Хайкин

МПК: B28B 7/02

Метки: бетонных, деталями, закладными, зданий, колонн, сборных, смесей, сооружений, форма, элементов

...е червя шого колеса.После выбора осевых зазоров винтовые 1 риводы Окончательно монтируОтся на кестсом основании 4; при этом должна быть обес ечена соосность червячных валиков 8 и соосость осей винтов с осями отверстий под их оловки в тыльной плоскости поперео о )орта. Вращая за червячные валики 8 впиоых приводов, каждый поперечный борт 8 15 станавливают в строго перпендикулярное потожение относительно продольной геометриеской оси опалубочной формы. Затем червячые валики 8 жестко скрепляют трубой 10, .оединяя их как бы в одно целое. Это обеспе ивает строгую синхронизацию перемещения саждого поперечного борта обоими винтамиа следовательно, исключает перекос торующего борта в горизонтальной плоскости, 5 вертикальной плоскости точность...
