Номер патента: 183281

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Колтик, Левенгаген

МПК: G01R 25/04

Метки: калибратор, фазы

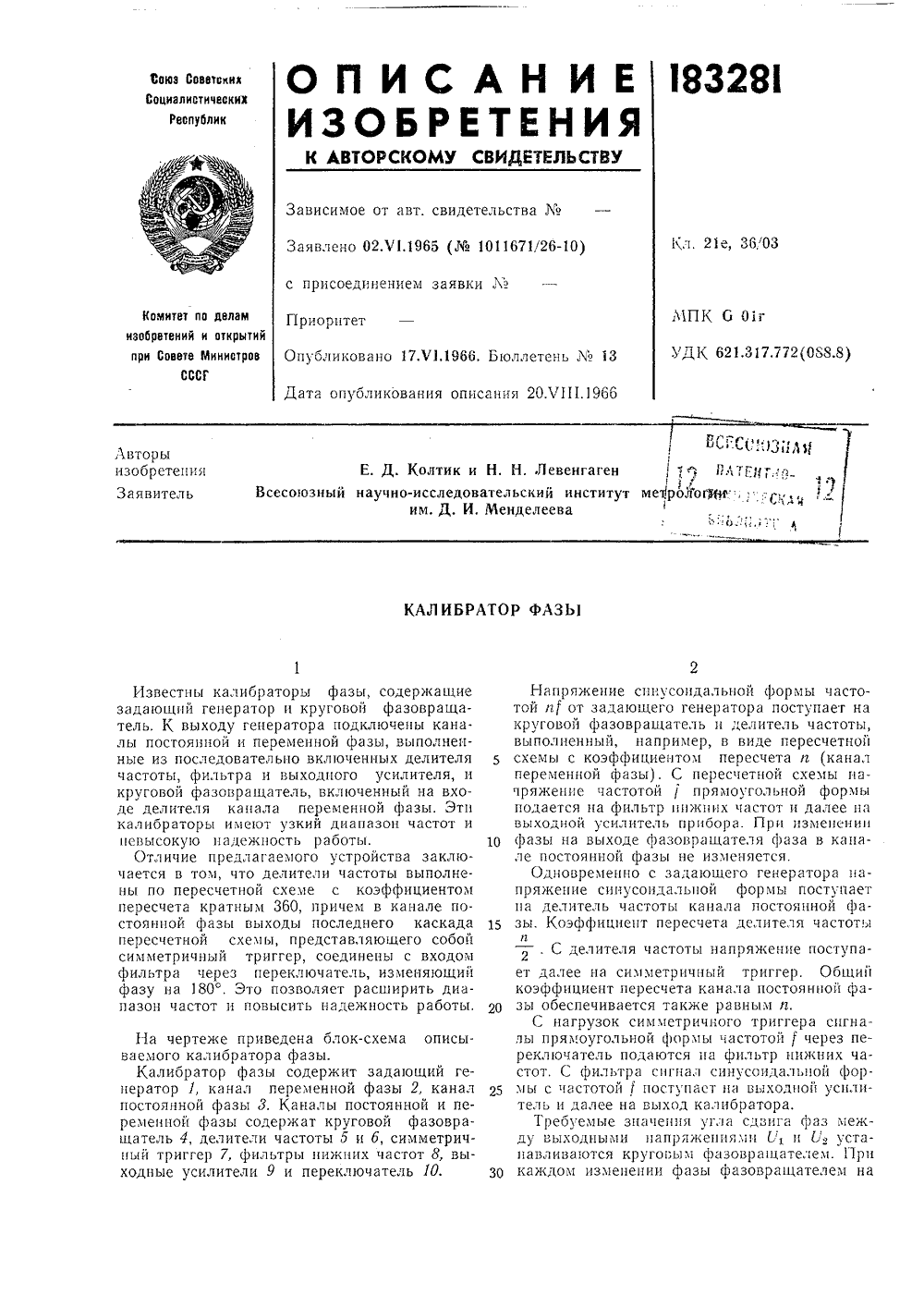

...При изменении 1 О фазы на выходе фазовращателя фаза в канале постоянной фазы не изменяется.Одновременно с задающего генератора напряжение синусоцдальной формы поступает на делитель частоты канала постоянной фа зы. Коэффициент пересчета делителя частоты- . С делителя частоты напряжение поступает далее на симметричный триггер, Общий коэффициент пересчета канала постоянной фа О зы обеспечивается также равным и,С нагрузок симметричного триггера сигналы прямоугольной формы частотой 1 через переключатель подаются на фильтр нижних частот. С фильтра сигнал синусоидальцой формы с частотой ) поступает на выходонснлнтель и далее на выход калибратора.Требуемые значения угла сдвига фаз между вь 1 ходцы ми 11 апр 1 жец 1 ял ми 1/ н лласта"...

Номер патента: 171046

Опубликовано: 01.01.1965

Авторы: Колтик, Кравченко

МПК: G01R 25/04

Метки: диапазона, инфранизких, фазосдвигающее, частот

...в качестве которого применена моделирующая вычислительная цепь 5, состоящая из двух интеграторов 13 и 14 и фазового инвертора 15, охваченных обратной связью. Известно, что такая вычислительная цепь, когда 20 в ней поддерживаются колебания, решаетдифференциальное уравнение второго порядка с постоянными коэффициентами:Решением этого уравнения являются незатухающие гармонические колебания с частотой1 Р, 113 " уф уВ действительности, такая система сама возбуждаться,не может из-за имеющетося затухания в интегрирующих цепях и переходных звеньях, В этой системе будут возникать только затухающие колебания с частотой ж, если систему каким-то образом вывести из равновесия. Если подобрать частоту подкачки вычислительной цепи, равной ее...

Номер патента: 147675

Опубликовано: 01.01.1962

Автор: Колтик

МПК: G01R 25/04

Метки: двумя, между, напряжениями, одной, переменными, сдвига, угла, фаз, фиксации, частоты

...частоты напряжения генератора, используемого одновременно для развертки изобракения фигур на экране, и синхронный переключатель, предназначенный для периодического переключения отклоняющих пластин обоих лучей осциллографа на вход или выход фазорегулятора.Такое выполнение устройства повышает точность фиксации требуемого угла сдвига по фазе между двумя переменными напряжениями.На фиг, 1 изображена скелетная схема устройства; на фиг 2, а, б, в, г, д, е - фигуры ЛиссажуДля подачи напряжения со входа и выхода делителя частоты 1, служащего для кратного уменьшения частоты генератора 2 синусоидальных колебаний, на отклоняющие пластины 3 и 4 двухлучевого катодного осциллографа переключатели 5 и б ставятся в положение 7, перемычка 8 - в...

Номер патента: 142712

Опубликовано: 01.01.1961

Автор: Колтик

МПК: G01R 25/04, G01R 35/00

Метки: диапазоне, калибратор, перестройкой, плавной, сдвига, фазового, частоты, широком

...производится следующим образом,При установке ключей К 1 и КП в положение О, а перемычки 1"в положение а - а на отклоняющие системы ЭЛТи ЭЛТпоступают1напряжения, отношение частот которых равноПотенциометрами смещения по осям х и у (на чертеже не изображены) совмещаются фигуры Лиссажу, получающиеся с помощью отклоняющих систем ЭЛТи ЭЛТ.Затем ключ КП ставится в положение ( и регулировкой фазовращателя Ф устанавливается нулевой фазовый сдвиг между напряжениями он и (1 с погрешностью + (2+ 3) путем сведения ветвей эллипсовв прямую линию.Наблюдая на экране фигуры Лиссажу с выхода фазовращателя,при установке ключа К 1 в положение 1, а КП в положение 1 можнозаметить, что они отличаются от исходных на величину, равную ошибкеустановки...

Номер патента: 139010

Опубликовано: 01.01.1961

Автор: Колтик

МПК: G01R 25/00

Метки: 90deg, индикации, сдвига, фаз

...напряжениями, в которых используются сумматоры квадратов измеряемых напряжений.Предлагаемое устройство отличается от известных тем, что в качестве квадрируюших элементов применены два датеика Холла, токовые электроды когорых включены последовательно с магнитными катушками, создающими магнитное поле датчиков.Такое выполнение устройства расширяет диапазон измеряемых частот от инфранизких до ультразвуковых.На чертеже изображена схема предлагаемого устройства.Устройство состоит из токовых цепей датчиков Холла 1 и 2 с последовательно включенными магнитными катушками 3 и 4 для создания магнитного поля частоты входных сигналов 01 и 1/ю, 90 сдвиг между которыми определяется из исследуемой схемы.Для переменного тока с частотой оз э, д. с,...

Номер патента: 134727

Опубликовано: 01.01.1961

Автор: Колтик

МПК: G01R 25/00, G01R 35/00

Метки: диапазона, звукового, калибратор, фазы, частот

...делителя частоты. При коэффициенте деления делителя частоты 2 равным п отношение частот, подаваемых на системы 4 и 5, также равно п. Получаемые при этом на экране электронно-лучевой, трубки фигуры Лиссажу совмещаются. Затем переключают ключ 8 в по ложение 12. Путем сведения ветвей эллипсов, получаемых на экране трубки, в пряму 1 о линию устанавливают с помощью фазовращателя 3 нулевой фазовый сдвиг напряженни на входе и выходе фазоврашателя. Затем ключ 7 ставят в положение 13, а клоч 8 - в положение 9. Перемычка 10 из положения 11 гыводится Переключение напряжений со входа и выхода фазоврашателя, а также переключение отклоняющих сиМ 134727 стем 4 и 5 производится с помощью контактов реле б переключателя, Это реле питается переменным...
