Калибратор фазы

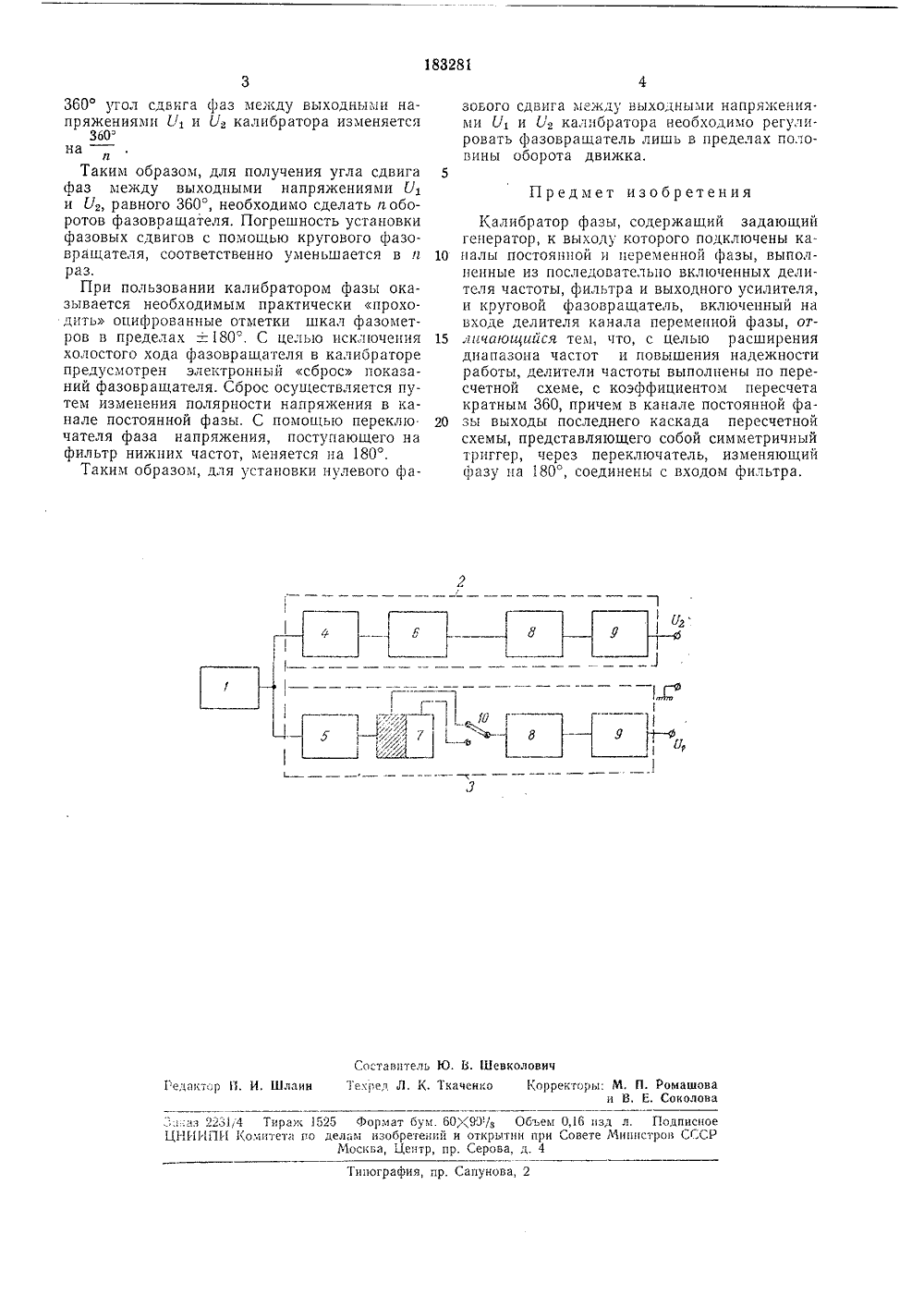

ОПИСАН ИЕ 8328ИЗОБВЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Советскилл Социалистическим Республикавт. свидетельстваависимое Кл. 21 е, 36,0 Заявлено 02.Ъ 1,1965 (Г 4 101167126-1с присоединением заявки1 ПК СО Комитет по деламобретений и открытийри Совете МинистровСССГ иорит УДК 621.317.772(088 17.И,1966. Бюллетень13 вания описания 20 Л 111.196 б пуоликовано ата опубли Авторыизобретени Е олтик евенгаген л ал сесоюзный научно-исследовательский институтим, Д, И, Менделеева елрол"явитель Л ИБРАТО Ъ блок-схема опи Известны калибраторы фазы, содержащие задающий генератор и круговой фазовращатель. К выходу генератора подключены каналы постоянной и переменной фазы, выполненные из последовательно включенных делителя частоты, фильтра и выходного усилителя, и круговой фазовращатель, включенный на входе делителя канала переменной фазы. Этн калибраторы име 1 от узкий диапазон частот и невысокую надежность работы.Отличие предлагаемого устройства заключается в том, что делители частоты выполнены по пересчетной схеме с коэффициентом пересчета кратным 360, причем в канале постоянной фазы выходы последнего каскада пересчетной схемы, представляющего собой симметричный триггер, соединены с входом фильтра через переключатель, изменяющий фазу на 180. Это позволяет расширить диапазон частот и повысить надежность работы. На чертеже приведена сываемого калибратора фазы.Калибратор фазы содержит задающий генератор 1, канал переменной фазы 2, канал постоянной фазы . Каналы постоянной и переменной фазы содержат круговой фазовращатель 4, делители частоты б и б, симметричный триггер 7, фильтры нижних частот 8, выходные усилители 9 и переключатель 10. Напряжение сцнусондальной формы частотой г 1 от задающего генератора поступает на круговой фазовращатель и делитель частоты, выполненный, например, в виде пересчетной схемы с коэффициентом пересчета г (канал переменной фазы). С пересчетцой схемы начряжение частотойпрямоугольной формы подается на фильтр н 1 кц 1 х частот и далее ца выходной усилитель прибора. При изменении 1 О фазы на выходе фазовращателя фаза в канале постоянной фазы не изменяется.Одновременно с задающего генератора напряжение синусоцдальной формы поступает на делитель частоты канала постоянной фа зы. Коэффициент пересчета делителя частоты- . С делителя частоты напряжение поступает далее на симметричный триггер, Общий коэффициент пересчета канала постоянной фа О зы обеспечивается также равным и,С нагрузок симметричного триггера сигналы прямоугольной формы частотой 1 через переключатель подаются на фильтр нижних частот. С фильтра сигнал синусоидальцой формы с частотой ) поступает на выходонснлнтель и далее на выход калибратора.Требуемые значения угла сдвига фаз между вь 1 ходцы ми 11 апр 1 жец 1 ял ми 1/ н лласта" павливаются круговым фазовращателем. Прн 3 О каждом изменении фазы фазовращателем на183281 Предмет изобретения Составитель Ю. В. Шевколовичи. И. Шлаии Текред Л. К. Ткаченко Еорректо;.ь:аз 2261,4 Тирагк 1525 Формат бум. 60 К 9 У/з Объем 0,16 изд л. ПодписиоЦНИИПИ Комитета го делам изобретений и открытии при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 360 угол сдвига фаз между выходными напряжениями У, и Уа калибратора изменяется360налТаким образом, для получения угла сдвига фаз между выходными напряжениями У и Ув, равного 360, необходимо сделать п оборотов фазовращателя. Погрешность установки фазовых сдвигов с помощью кругового фазовращателя, соответственно уменьшается в и раз.При пользовании калибратором фазы оказывается необходимым практически проходить оцифрованные отметки шкал фазометров в пределах180. С целью исключения холостого хода фазовращателя в калибраторе предусмотрен электроьнь 1 и сброс показаний фазовращателя. Сброс осуществляется путем изменения полярности напряжения в канале постоянной фазы. С помощью переклю чателя фаза напряжения, поступающего на фильтр нижних частот, меняется на 180,Таким образом, для установки нулевого фазового сдвига мг;кду выходными напряжения.ми (/1 и Ьв калибратора необходимо регулировать фазовращатель лишь в пределах половины оборота движка.5 Калибратор фазы, содержащий задающийгенератор, к выходу которого подключены ка палы постоянной и переменной фазы, выполненные из последовательно включенных делителя частоты, фильтра и выходного усилителя, и круговой фазовращатель, включенный на входе делителя канала переменной фазы, ог личающийся тем, что, с целью расширениядиапазона частот и повышения надежности работы, делители частоты выполнены по пере- счетной схеме, с коэффициентом пересчета кратным 360, причем в канале постоянной фа зы выходы последнего каскада пересчетнойсхемы, представляющего собой симметричный 1 рнггер, через переключатель, изменяющий сразу па 180, соединены с входом фильтра.
