Номер патента: 1798608

Опубликовано: 28.02.1993

Авторы: Кочулаев, Перевезенцев

МПК: F28G 1/12

Метки: дроби, котлов, потолочный, разбрасыватель, энергетических

...противовесом 18.На котлах с наддувом разбрасывательдроби устанавливают в защитном корпусе19, подсоединенном через патрубок 20 кдутьевому вентилятору (на чертеже не пока-зан).Потолочный разбрасыватель дроби работает следующим образом,В исходном состоянии подвижная часть. потолочного разрасывателя находится засчет противовесов в крайнем верхнем положении, т.е. она полностью поднята за пред-елы стенки 2 котла, при этом окна 9 вверхней части 7 внутренней трубы перекрыты стенкой нижней части 8 трубы;При непрерывной подаче дроби дляочистки поверхностей нагрева котла дробь,задерживаясь конусной вставкой 13, заполняет полость внутренней трубы, частичнопросыпаясь через центральное отверстие14, а затем окна 15 и выпускное отверстие4. Вследствие...

Номер патента: 1651074

Опубликовано: 23.05.1991

Авторы: Гузенко, Еременчук, Зубин, Кириллов, Кочулаев

МПК: F28G 1/16

Метки: оборудования, пневмоимпульсная, теплоэнергетического

...надмембранной полости 19 меньше объеманакопительной камеры 16, а поверх 15 ность мембраны 18, на которую действует давление в надмембранной полости 19, больше аналогичной поверхности мембраны со стороны накопительной камеры 16, то мембрана 18 надеж 20 но перекрывает выхлопное сопло 17,исключая истечение через него рабочей среды (сжатого воздуха) на очищаемую поверхность 1. Давление в установке повышается до установленного25 давления срабатывания (рабочего давления), на которое отрегулированпневмоимпульсный генератор 2. При до. стижении,рабочего давления срабатывает.пневмоимпульсный генератор 2, т,е,30 мембрана 11 отбрасывает запорный диск9 от выхлопного сопла 6, полностьюоткрывая его проходное сечение. Весьобъем воздуха, заключенный...

Номер патента: 1384916

Опубликовано: 30.03.1988

Авторы: Бовыкин, Волков, Гузенко, Кириллов, Кочулаев

МПК: F28G 1/16

Метки: генератор, пневмоимпульсный, поверхностей

...4 подают сжатый воздух, Давление в камере 4 быстро возрастает и,воздействуя на запорный диск 7, надежно прижимает его к седлу выходного патрубка 6. Через канал 14 в перегородке 2 сжатый воздух дросселируется в штоковую полость, давление вкоторой постепенно возрастает. Скорость повьппения давления зависит от площаци сечения канала 14, котораярегулируется винтом 15.Для искпючения выпучивания мембраны 9 над ней на штоке 8 установленапредохранительная тарелка 1 О, Усилиеот давления воздуха на мембрану 9передается штоку 8 и через него назапорный диск 7.Когда усилие на мембрану 9 будетбольше суммарного усилия от действиядавления на заперный диск 7 и пружины 11, мембрана 9 отбросит запорныйдиск 7 от выходного патрубка 6, полностью...

Номер патента: 1357676

Опубликовано: 07.12.1987

Авторы: Гузанов, Кочулаев, Мкртчян, Шадрина

МПК: F28G 1/12

Метки: котлов, нагрева, поверхностей

...9, байпаса 10, трубопровода 11, вентиля 12, трубопровода 13.Устройство работает следующим образом.При очистке дробью включают подачу воздуха в эжектор 6, поток которого забирает подступающую дробь из сепаратора 5, и по трубопроводу 7 транспортирует ее в дробеуловитель 1. Задвижка 9 открыта и происходит сброс воздуха из системы. Дробь из дробеуловителя 1 подается в распределитель 2, из которого по трубопроводу 11 подается в разбрасыватель 3 и из него разбрасывается в конвективную шахту и очишает пакеты труб. Переключатель 4 стоит в положении, при котором вход в сепаратор 5 открыт, и цикл повторяется. После необходимого количества циклов устройство отключается. При очистке пакетов труб моющим раствором включают подачу воздуха в эжектор...

Номер патента: 1335798

Опубликовано: 07.09.1987

Авторы: Буевич, Гузенко, Кириллов, Кочулаев, Маненьков, Морсков

МПК: F28G 1/16

Метки: импульсной, поверхностей

...4 статическимдавлением воздуха, находящегося внакопительной емкости 1 и пружиной9.Через толкатель 12 тарелка 7действует на коромысло 11.Так каксечения сбросных отверстий 4 и 5равны, статическое давление на клапанные тарелки 7 и 8 уравновешивается. За счет разности длин плеч коромысла 11 создается крутящий момент,воздействующий на клапанную тарелку8 и надежно прижимающий ее к седлусбросного отверстия 5.,Дроссельная шайба 19 пневмоцилиндра 14 рассчитывается так,чтобы время заполнения надпоршневой полости 18 сжатым воздухом превышало время заполнения накопительной емкости 1, Г 1 ри выравнивании давления в накопительной емкости 1 и в надпоршневой полости 18 поршень перемещается,поворачивая через шток 16 и рычаг 17 вал 10, с которым...

Номер патента: 1174724

Опубликовано: 23.08.1985

Авторы: Бовыкин, Гузенко, Кириллов, Кочулаев, Слышкин

МПК: F28G 7/00

Метки: наружной, поверхности, способа

...ударные трубы с выходными участками, направ. ленными навстречу один другому, запальник и командное устройство с реИзобретение относится к технике очистки иэделий, в:частности к технике очистки поверхности нагрева теклообменных аппаратов от отложений.Цель изобретения - йовышение эффективности очистки новерхкости.На чертеже представлено устройство для осуществления способа очистки наружной поверхности изделий, общий вид, 0 Устройство содержит ударные трубы 1 и 2 с выходнвии участками 3 н4, направленнжи навстречу один другому, запальник 5 и командное устройство 6 с реле времени (не показа:-:но).С командам устройством 6 соеди"пен также дополнительный запальник7, при этом каждый иэ запальников 5,и.7 размещен в соответствующей ударной...

Номер патента: 569839

Опубликовано: 25.08.1977

Авторы: Кочулаев, Люблинский, Слышкин

МПК: F28G 1/12

Метки: дробевой, котлов, наддувом

...дроби 8, распределяющий дробь по течкам дроби 10.Для предотвращения выбивания горючих газов из газохода в питатель дроби подво дится уплотняюший воздух от дутьевого веи тилятора с давлением, превышающим давление дымовых газов.Установка работает следующим образом, Дробь из дробеуловителя 8, расаоложенио .на верху котла 2, поступает и нитатель дро би О, равномерно распредещеощей ее в тачки дробя 10. Пройдя через конвективиые поверхности нагрева, дробь собирается в бункере 4, в устье которого установлена5698 Ю 5 формула изобретения 3горячая рубашка 6 с подводном в нее газаот вентилятора горячего дутья с давлением,превышающим давление дымовых газов вбункере. Выходящий иэ нее газ отжимаетхолодный воздух, поступающий из пневмоэатвора 5, в...

Номер патента: 506493

Опубликовано: 15.03.1976

Авторы: Казаков, Кочулаев, Люблинский, Слышкин

МПК: B24C 9/00

Метки: дробеуловитель

...из полосы, шириной 50 мм в виде решетки. Отвод воздуха из дробеуловителя происходит через патрубок 6, расположенный над дробеуловителем таким образом,что дробегаситель 3 перекрывает сечение па 5 трубка б. Камера, в которой расположен успокоитель 5, с помощью,патрубка 7 соедийяется с сигнализатором давления 8.При работе дробеструйной установки дробьи транспортирующий ее воздух поступают в10 дробеуловитель по патрубку 4 и после гашения скорости в дробегасителе 3 направляется в успокоитель,5, где воздух и дробь приобретают вертикальное направление движения. После успокоителя воздух, огибая пере 15 городку 2, резко изменяет направление движения (на 180), а дробь падает вниз, заполняя емкость дробеуловителя. Скорость воздуха в...

Номер патента: 355604

Опубликовано: 01.01.1972

Авторы: Государственный, Кочулаев, Механической, Очистке

МПК: F28G 15/00, G05D 9/00

Метки: дроби, сигнализатор, уровня

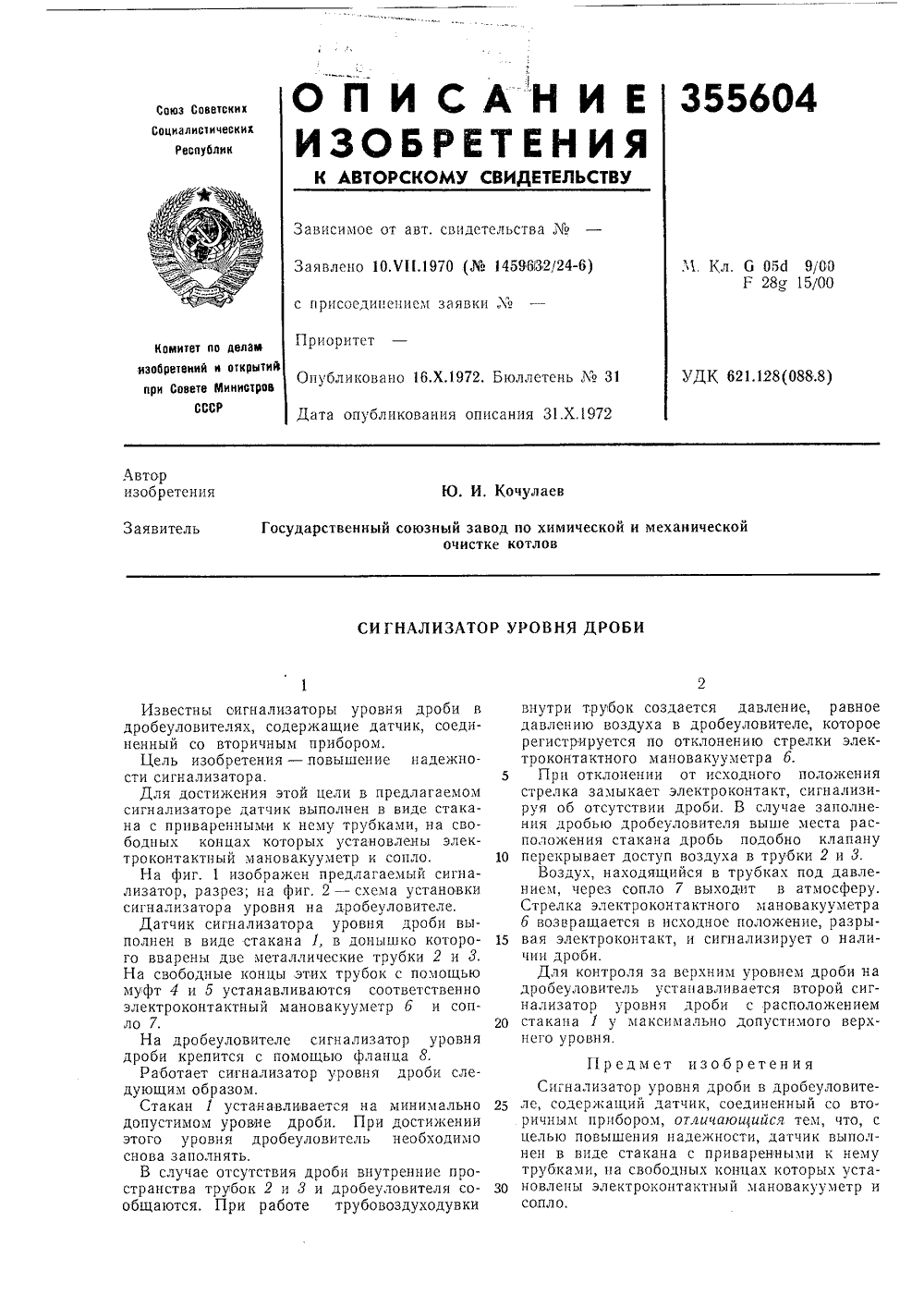

...этих трубок с помощьюмуфт 4 и 5 устанавливаются соответственноэлектроконтактный мановакууметр б и сопло 7.На дробеуловителе сигнализатор уровнядроби крепится с помощью фланца Я.Работает сигнализатор уровня дроби следующим образом.Стакан 1 устанавливается на минимальнодопустимом уровне дроби. При достиженииэтого уровня дробеуловитель необходимоснова заполнять,В случае отсутствия дроби внутренние пространства трубок 2 и 3 и дробеуловителя сообщаются. При работе трубовоздуходувки внутри трубок создается давление, равное давлению воздуха в дробеуловителе, которое регистрируется по отклонению стрелки электроконтактного мановакууметра б.5 При отклонении от исходного положениястрелка замыкает электроконтакт, сигнализируя об отсутствии дроби. В...

Номер патента: 325462

Опубликовано: 01.01.1972

Авторы: Кочулаев, Люблинский, Московский, Стругальский, Шакун

МПК: F23J 3/02

Метки: дробеочистки

...ц сепараторами, добавка дроби в установки производится вручную.В предлагаемоц системе для устраненияручного труда ц повышения надежности установлен бункер хранения дроби с питателем ипневмотрацспортная линия с переключающими устройствами для подачи дроби цз бункера к дробеструйцым установкам.На чертеже изображена принципиальнаясхема системы дробеочисткц.Система содержит бункер 1 хранения дроби, вибропитатель 2, воздуходувку 3, эжектор4, пцевмотранспортную линию 5, переключающие устройства б, дробеструйные установки 7,сепараторы 8 и дробеуловители 9.Система дробеочистки работает следующимобразом,улаев, Е. В, Стругальскийвблинский Прц поступлении сигнала с дробеструйных установок о необходимости произвести добавку дроби включается...

Номер патента: 196225

Опубликовано: 01.01.1967

Автор: Кочулаев

МПК: F23J 3/02, F28G 1/16

Метки: дроби, золы, отделения

...смеси и цилиндрической вставкой с одной верхней прорезью, совмещаемой с соответствующей прорезью в корпусе. 2011 а фиг. 1 изображено описываемое устройство при работе котла, разрез; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - описываемое устройство при ремонте котла, разрез; на фиг, 4 - разрез по Б - Б на фнг. 2. 25Устройство является составным элементом дробеструйной установки, с помощью которой производят очистку конвективных поверхностей нагрева при работе котла и устанавливается под бункером, в котором улавливается 30 дробь, прошедшая через конвективные поверхности нагрева. Дробь, скатываясь по наклон. ным поверхностям бункера, попадает через верхнюю прорезь 1 в корпус 2 устройства, где в результате многократных ударов о...
