Худый

Номер патента: 1012101

Опубликовано: 15.04.1983

Авторы: Криль, Пистун, Теплюх, Худый

МПК: G01N 11/04

Метки: анализатор, газодинамический, состава, тепловой

...за счет сопутствукзцего этоМу изменению вязкости. и плотности среды, изменятся гвэодинвмические сопротивления дросселей 7-12. Это ведет к тому, что изменяются пропорционально к изменению концентрации определяемого компонента 1 ц величины потоков среды через проточные камеры 1 и 2. Например, поток в проточной камере 1 возрастает, в поток в проточной камере 2 уменьшается, В результате термочувствительный элемент 3 вкамере 1 начинает сильнее охлаждаться возросшим потоком анализируемой среды, его температура и, соответственно, электрическое сопротивление уменьшаются, а термочувствительный элемент 4, находящийся в проточной камере 2, охлаждается меньше, так как расход и связанная с ним скорость среды в камере 2 снижаются. Следовательно,...

Номер патента: 141332

Опубликовано: 01.01.1961

Автор: Худый

МПК: G01N 27/22

Метки: каучука, качества, кип, натурального, прибор

...50 мкф, у которой ручка выведена наружу. Параллельно измерительному контору, включено сопротивление Йв для подгонки характеристики контура.На контур измерительного блока подается напряжение (порядка 15 в), для уменьшения влияния радиопомех при работе с аппаратом. Это напряжение измеряется вольтметром, выполненным по симметричной схеме катодного повторителя, обеспечивающей стабильность нуля прибора и отсутствие помех от радиостанций.Выпрямитель прибора собран по двухполупериодной схеме выпрямления с двумя ступенями стабилизации анодного напряжения, Измере. ние величины потерь в кипах натурального каучука производится слепленим пбпяяомМ 141332 К измерительному конденсатору подключают параллельно измери. тельный конденсатор кип, который...

Номер патента: 133173

Опубликовано: 01.01.1960

Авторы: Буланов, Польшин, Худый

МПК: A61B 5/12

Метки: исследования, прибор, слуха

...устройства.На чертеже показана конструкция датчДатчик, выполненный в виде оливы, всного слухового прохода, состоит из изоляцитокопроводя 1 цего фитиля 5.Предусмотрен защитный колпачок датчика. путем поля п 1 го сигнала явлостонт в том,слуха спосогистрацию тоадаптационное го уха, С этой из изоляцион(опроводящим 1 я с барабанриоораедованими иреующихи второ1 ПОЛНЕНв нем тоследован аудиометр) егистрирую зых сигналови усилительно-р из генера о биотоки ика.тавляемой в пронного корпуса свет наруж, гильзы 2 и зобретен едм тч иком я тем,спосоции тоионное , в нем и ус что, оом ков, натя Подписная группа152 Прибор для исследовани илительно-регистрирующ с целью осуществления раздражения одного у возникающих при этом жение барабанной пере...

Номер патента: 133164

Опубликовано: 01.01.1960

Авторы: Буланов, Кочубей, Худый

МПК: A61B 1/055, A61B 1/31

Метки: ректоскоп

...диагностических, так и для хирургических целей при оперировании новообразований в ректальной и других глубоких и узких полостях при помощи тока высокой частоты. Вместе с обес. печением атравматичности при введении ректоскопа в полость, в нем увеличена освещаемость полости и повышена его разрешающая способность. С целью обеспечения указанных качеств ректоскопа, передний конец трубки его выполнен из изоляционного термостойкого материала с закругленными краями, а в теле переднего конца трубки симметрично размещено несколько электролампочек,На фиг, 1 показана конструкция прибора; на фиг, 2 - окуляр; на фиг 3 - насадка.Прибор состоит из корпуса 1 с рукояткой, полой трубки 2, блока освещения полости с несколькими равномерно расположенными...

Номер патента: 114382

Опубликовано: 01.01.1958

Авторы: Буланов, Худый

МПК: A61B 18/14

Метки: глубоких, инструменты, новообразований, полостях, удаления

...Операция выполняется инструментом с помощью тока высокой частоты, подаваемого на рабочую часть электрода от аппарата для диатермии. Инструмент является моноактивным. Для удобства выполнения операций в полостях различной глубины инструмент выполнен с трубками разной длины и разным углом изгиба. Инструмент такой конструкции ооеспечивает асептичность, бескровность и безболезненность операции при удалении новообразований.На фиг. 1, 2 и 3 представлены инструменты с трубками разной длины, разным углом изгиба и разной рабочей частью электрода.На фиг. 1, 2 и 3 введены обозначения: 1 - трубка, в которой расположен гибкий электрод; 2 в рабочая часть электрода, при этом на фиг.1 и 3 - в форме щипцов, а на фиг. 2 - в форме петли; 3 - провод, через...

Номер патента: 113822

Опубликовано: 01.01.1958

Автор: Худый

МПК: A61N 1/39

Метки: дефибриллятор, питанием, универсальным

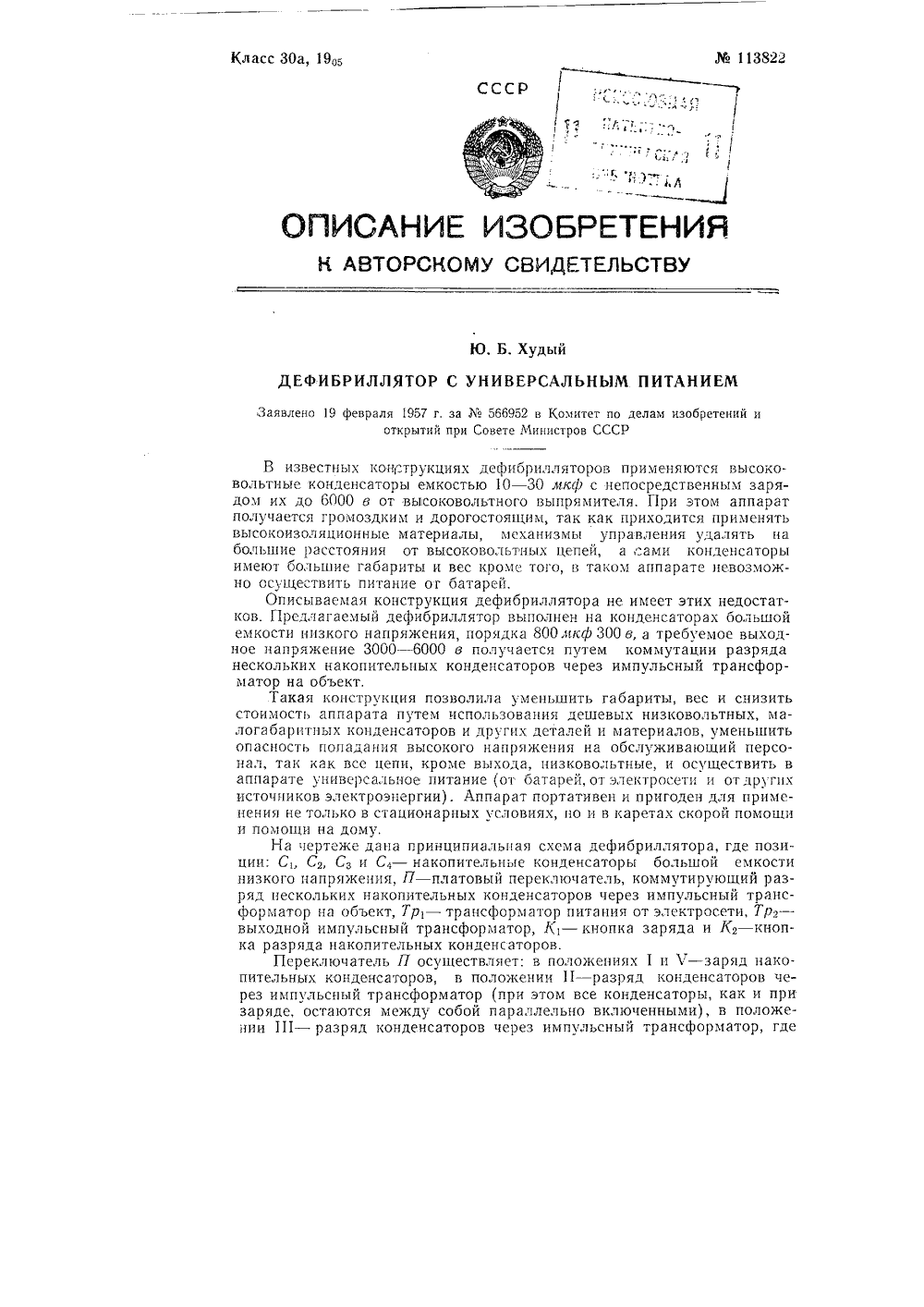

...условиях, но и в каретах скорой помоши и помощи на дому.На чертеже дана принципиальная схема дефибриллятора, где позиции: Сь Ся, С, и С, - накопительные конденсаторы большой емкости низкого напряжения, П - платовый переключатель, коммутирующий разряд нескольких накопительных конденсаторов через импульсный трансформатор на объект, Тр, - трансформатор питания от электросети, Тр. - выходной импульсный трансформатор, К, - кнопка заряда и К, - кнопка разряда накопительных конденсаторов.Переключатель П осуществляет: в положениях 1 п 17 - заряд накопительных конденсаторов, в положении 11 - разряд конденсаторов через импульсный трансформатор (при этом все конденсаторы, как и при заряде, остаются между собой параллельно включенными), в...

Номер патента: 104590

Опубликовано: 01.01.1956

Авторы: Бульба-Попков, Кутинов, Худый

МПК: A61M 21/02, A61N 1/06

Метки: заболеваний, лечения, различных, сном, способа

...ш 1:и п)ае)1,)1 сно).1 строи(тВО с)цнпронино В ицрГати вчемцлан( ц где,иц цт блоков пит- ни (сетевог( или батарейного) и состоит из нульИви(р(торнк Ги)п (1) и (,2) тип: 1 Б 1 П (Л и Лз), усилителя ограничполя с заземленной (сткой. Сцстояиегц из лампы (3) типа 1 Б 1 П (Лз) пз двум ВЫКОЛНЬК 1 оаСК(ЛОВ (-1 И (11, Сцщ)ГП 1 НЫК и(: скеме катцдногц иовтц 1 нпеля иа л 1- пад типа 2 П 1 П (Л. и Ла)Нсло каналов сна мож(г цыть ув(личенц посредством полклиочгчпгя иарал, ельно работашцик катоднык повторите,(е Ио числу трецуемык кшалов, оп 1 н делсмому количсством Одновременно ус)3- иляемых пациентов.П 1 авное изменение частоты мульги)333- братора производится посредством нотснциометра (6) (К(з 1; грубое, изменение частоты осуществляется...

Номер патента: 104589

Опубликовано: 01.01.1956

Авторы: Бульба-Попков, Дименштейн, Кутинов, Макаров, Худый

МПК: A61M 21/02, A61N 1/02, C03B 15/14 ...

Метки: аппарат, заболеваний, лечения, различных, сном

...числ каналов паботает тас 1 сс в ренситс катодного повторителя и имеет самостоятельные регулпрус".5 ье выходы А, Б, О, У и Д для подключения ряда пациентов.Ацодное воание на умножитель числа допо,нительных каналов по. дается с от;.Осп.ного выпрямителя 6, работающего с неоновой схемой стабилизации напряжения. Лцодное питание на два основных канала аппарата подается с выпрямителя 7 с электронной схемой 8 стабилизации. Схема электронной стабилизации выполняет две функции, а именно:а) обеспечивает независимость режима работы аппарата от колебаний напряжения в сети;б) уменьшает напряжение на аноде основного тракта аппарата при случайном повышении напряжения сверх установленнол вели пны.,ля визуального наблюдения за раоотой аппарата и...

Номер патента: 87393

Опубликовано: 01.01.1950

Авторы: Соловьев, Спиченков, Худый

МПК: G01S 7/52

Метки: волн, масла, нем, образовании, пробоя, ультразвуковых, устранения

...в зону кварцевого держателя, применяется расположенный в сосуде над уровнем масла диск. изготовленПри генерпроваиип урьтразвуковых волн кварцевым осциллятором в жидкой среде (папример, в масле) часто наблюдается пробой масла, что вызывается попаданием в зону кварцевого держателя пузырьков воздуха и частичек пыли, захваченных каплями масла, выороп 1 еппымп при фонтанировании и снова упавшими в сосуд.Предлагаемый способ позволяет устранить пробой масла при ооразовации в нем ультразвуковых волн.Сущность изобретения заключается в следующем.В бачок с маслом, где происходит генерирование ультразвукоых волн кварцевой пластинкой. помещают диск из изоляционного материала (например, гетинакса) с отверстием в середине. Этот диск преграждает путь...

Номер патента: 67367

Опубликовано: 01.01.1946

Авторы: Симонов, Теумин, Худый

МПК: H04L 27/14

Метки: манипулируемой, поднесущей, приема, радиоприемник, сигналов, частотно, частотой

...через фильтры Р, и Рв, усилители 1 и 2 с ограничениями по максимуму, усилители-выпрямители 3, 4 и поступают на исполнительное дифференциальное реле или непосредственно на телетайп б.Для защиты от ложного срабатывания второго канала при отсутствии его рабочего сигнала предусматривается перекрестное запирание входа усилителя (усилителей 2 и б при работе первого канала и усилителей 1 и 7 при работе второго канала). Перекрестное запирание усилителей указано на схеме пунктиром.При частичном или полном селективном фединге проявляются дополнительные колебания удвоенной частоты 2 Р, и 2 Р.,673 б 7 Благодаря фильтрации этих колебаний и последующему сложению их с колебаниями в основных каналах на выходе выпрямителей достигается...
