Дефибриллятор с универсальным питанием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 113822
Автор: Худый
Текст

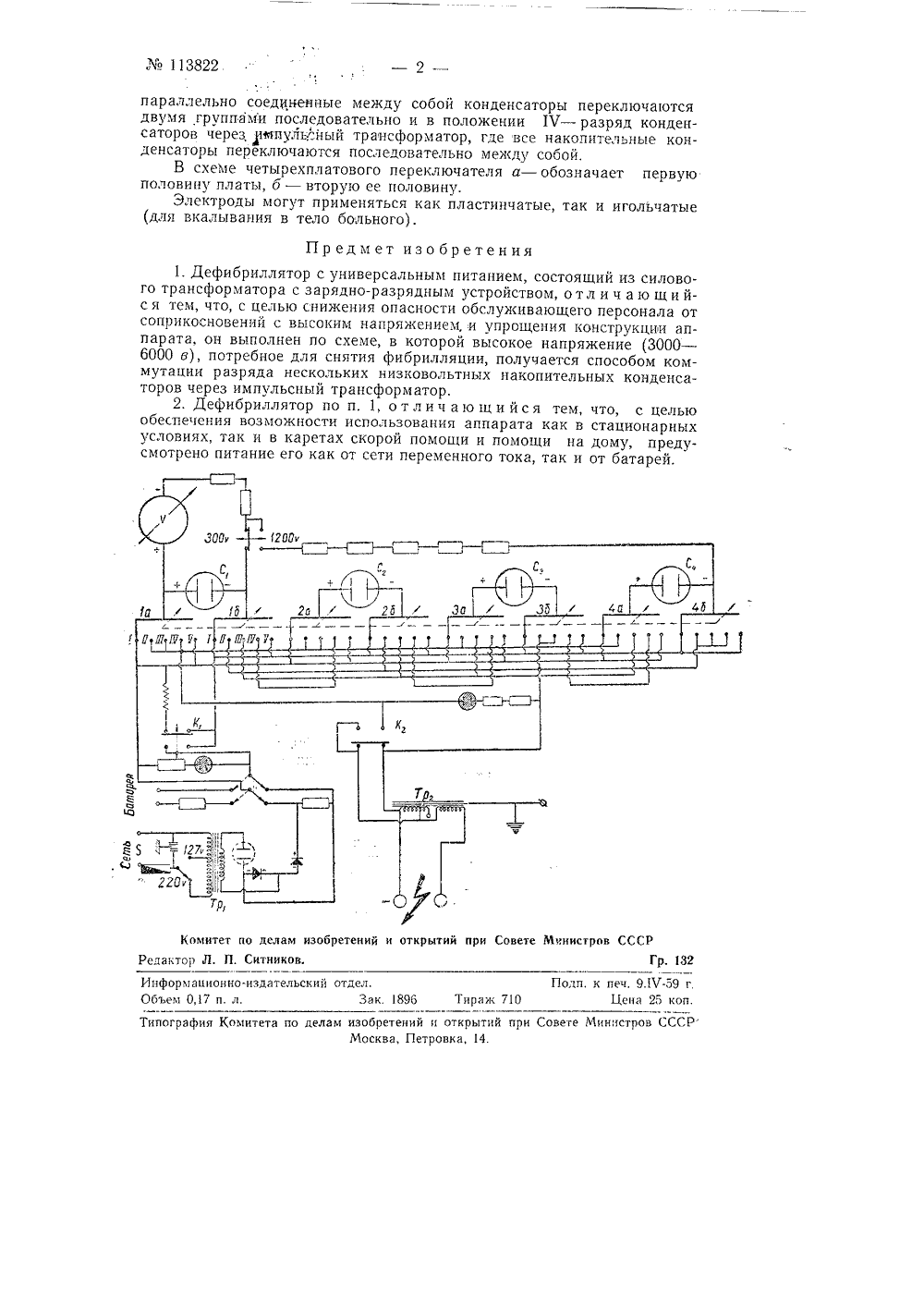

Класс 30 а, 19 ю 5113822 СССР БРЕТЕНИ 8 ОПИСАН АИТОРСКО ИДЕТЕЛЬСТ Ю. Б. Худый ФИБРИЛЛЯТОР С УНИВЕРСАЛЬНЫМ ПИТАНИЕМЗаявлено 19 февраля 1957 г, за566952 в Комитет по делам изобретений и открытий при Совете Министров СССРВ известных конструкциях дефибрилляторов применяются высоковольтные конденсаторы емкостью 10 - 30 икф с непосредственным зарядом их до б 000 в от высоковольтного выпрямителя. При этом аппарат получается громоздким и дорогостоящим, так как приходится применять высокоизоляционные материалы, механизмы управления удалять на большие расстояния от высоковольтных цепей, а сами конденсаторы имеют большие габариты и вес кроме того, в таком аппарате невозможно осуществить питание ог батарей.Описываемая конструкция дефибриллятора не имеет этих недостатков. Предлагаемый дефибриллятор выполнен на конденсаторах большой емкости низкого напряжения, порядка 800 лкф 300 в, а требуемое выходное напряжение 3000 - 6000 в получается путем коммутации разряда нескольких накопительных конденсаторов через импульсный трансформатор на объект.Такая конструкция позволила уменьшить габариты, вес и снизить стоимость аппарата путем использования дешевых низковольтных, малогабаритных конденсаторов и других деталей и материалов, уменьшить опасность попадания высокого напряжения на обслуживающий персонал, так как все цепи, кроме выхода, низковольтные, и осуществить в аппарате универсальное питание (от батарей, от электросети и отдругих источников электроэнергии). Аппарат портативен и пригоден для применения не только в стационарных условиях, но и в каретах скорой помоши и помощи на дому.На чертеже дана принципиальная схема дефибриллятора, где позиции: Сь Ся, С, и С, - накопительные конденсаторы большой емкости низкого напряжения, П - платовый переключатель, коммутирующий разряд нескольких накопительных конденсаторов через импульсный трансформатор на объект, Тр, - трансформатор питания от электросети, Тр. - выходной импульсный трансформатор, К, - кнопка заряда и К, - кнопка разряда накопительных конденсаторов.Переключатель П осуществляет: в положениях 1 п 17 - заряд накопительных конденсаторов, в положении 11 - разряд конденсаторов через импульсный трансформатор (при этом все конденсаторы, как и при заряде, остаются между собой параллельно включенными), в положении 111 - разряд конденсаторов через импульсный трансформатор, где113822 параллельно соединенные между собой конденсаторы переключаются двумя группами последовательно и в положении 1 Ч - разряд конденсаторов через рапуль,".ный трансформатор, где все накопительные конденсаторы переключаются последовательно между собой.В схеме четырехплатового переключателя а - обозначает первую половину платы, б - вторую ее половину.Электроды могут применяться как пластинчатые, так и игольчатые (для вкалывания в тело больного). омитет по делам изоб ений и открытий при Совете Министров СССРГр. 1 З едактор Л. П. Ситников. одп, к печ, 9.1 Чг Цена 25 коп.. л Комитета по делам изобретений н открытий при Совете Министров СССР" Москва, Петровка, 14. погра Предмет изобретения1. Дефибриллятор с универсальным питанием, состоящий из силового трансформатора с зарядно-разрядным устройством, о т л и ч а ю щ и йс я тем, что, с целью снижения опасности обслуживающего персонала от соприкосновений с высоким напряжением, и упрощения конструкции аппарата, он выполнен по схеме, в которой высокое напряжение (3000 - 6000 в), потребное для снятия фибрилляции, получается способом коммутации разряда нескольких низковольтных накопительных конденсаторов через импульсный трансформатор.2. Де 1 рибриллятор по п. 1, отлич аю щи йся тем, что, с целью обеспечения возможности использования аппарата как в стационарных условиях, так и в каретах скорой помощи и помощи на дому, преду, предусмотрено питание его как от сети переменного тока, так и от батарей.
СмотретьЗаявка
566952, 19.02.1957
Худый Ю. Б
МПК / Метки
МПК: A61N 1/39
Метки: дефибриллятор, питанием, универсальным
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/2-113822-defibrillyator-s-universalnym-pitaniem.html" target="_blank" rel="follow" title="База патентов СССР">Дефибриллятор с универсальным питанием</a>
