H05B 41/08 — нагреваемые тлеющим разрядом

Номер патента: 237746

Опубликовано: 01.01.1969

МПК: G01R 31/24, H05B 41/08

Метки: газоразрядных, зажигания, люминесцентныхламп12, преимущественно, разряда, служащих, стартеров, тлеющего, электрических

...в виде регулирующего импульса и подается к схеме 5 совпадения продолжительности тлеющего разряда, а также к схеме б совпадения продолжителыности замыкания контактов.Реле Я служит для подачи импульса, возникающего в момент замыкания стартера 5 (дуговой разряд) на тиратрон Тз. Для этого анодное напряжение тиратрона Т, и напряжение с первичной обмотки трансформатора ТрЗ, включенного параллельно стартеру, подается через контакты реле Р и через контакты дополнительной комбинации реле, состоящей из реле времени Й и реле Й;, совместно с переключателем К Трансформатор ТрЗ выполнен таким образом, что при прохождении тока по его первичной обмотке падение напряжения на ней составляет всего около 20 в, в результате чего стартер 5 после размыкания...

Номер патента: 277106

Опубликовано: 01.01.1970

Автор: Литвин

МПК: H05B 41/08

Метки: несимметричный, разряда, стартер, тлеющего

...электродом. Непостоянство зазора характеризуется различным временем срабатывания стартера.Целью изобретения является получение стабильной величины времени контактирования стартера и увеличение надежности и срока службы стартера. Это достигается тем, что с биметаллического электрода мерно под углом 90 к продоль трода в направлении к крепян На фиг. 1 изображена контактная система,смонтированная в стартере; на фнг. 2 - эта же контактная система в готовом стартере, в рабочем состоянии.5 Биметаллический 1-образно изогнутыйэлектрод 1 концом прикреплен к вводу 2 ножки стартера так, что его продольные ветви примерно параллельны неподвижному электроду 3 ножки 4. Свободный конец 5 электрода 10 отогнут примерно под прямым углом к...

Номер патента: 352419

Опубликовано: 01.01.1972

Авторы: Агапов, Бессонова, Гудашов, Келейников, Козлов, Меркушкин, Морозов, Плеханов, Ривкин, Швальба

МПК: H05B 41/08

Метки: разрядадля, стартер, тлеющего

...тысяч включений при хорошей стдонльности электрпче- О ских параметров (время зажигания - 5 -7 еек) и расширить дпапдзон прнменеш 1 я стартеров, д име 11 но использогдть пх для ламп в 4,6,8,15,20 вт. 5 редмет пзобретенп за 1 к 11 га еи 51 й двд элек 1 рена бимеому - актиаллического в самарий до 3%. Старт люми не трода,0 талл пчс вирующ самария введенер тлеющсцентпых1 ОДНОМУскал плассе вещестот,1 ичашантан в его р чамп, 1 З КО тинка во в юи 1 ийс количе азрядд для с о де р ж и Ец 1 торых прпв а к друг виде мет я тем, что стве от 0,5Изобретение относится к области электро техники, в частности к производству стартеров тлеющего разряда для зажигания люминесцентных ламп.В стартерах, содержащих два электрода, на одном нз которых закреплена...

Номер патента: 385410

Опубликовано: 01.01.1973

МПК: H05B 41/08

Метки: разряда, стартер, тлеющего

...а вблизи них термобиметаллическую пластину, не соединенную с электродами.При таком выполнении стар цепи лроисходит одновременно в увеличивая при этом надежнос лампы.На фиг. 1 (а и б) представлень та исполнения предложенного фиг, 2 представлена электрическая схема включения предлагаемого стартера.Стартер тлеющего разряда состоит пз стеклянной колбы 1, наполненной инертным газом, гребешковой или любой ножки 2, .в которую закреплены два вывода 3, являющиеся электродами, и одна поддержка 4. К поддержке прикреплена термобиметаллическая пластина б, например, в виде буквы Т (фиг, 1 а) или термобиметаллическая пластина б прямоугольной формы (фиг. 1 б),Напряжение подается к двум одинаковым выводам 3. При подаче, напряжения между...

Номер патента: 391643

Опубликовано: 01.01.1973

Автор: Ройз

МПК: H01J 9/42, H05B 41/08

Метки: бусинковых, ножек, разбраковки, смонтированных, стартеров

...части которой перпендикулярно ее оси закреплена плоская пружина с отогнутым под прямым углом концом, взаимодействующим с указанной скобой.На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - взаимное расположение пружины и смонтированной бусинковой ножки.Металлическая стойка 1, нижняя часть которой закреплена на неподвижном столе ножечпой машины на позиции съема с нее ножки, имеет в верхнеи части сквозное отверстие, перпендикулярное ее оси, в котором при помощи винта 2 закреплена плоская пружина 3 с отогнутым вверх под прямым углом концом.При повороте карусели на позицию съема смонтированная бусинковая ножка, удерживаемая клещами-захватами 4, биметаллической скобой б задевает за конец плоской пружины и отводит...

Номер патента: 365866

Опубликовано: 01.01.1973

Авторы: Ицков, Ульмишек

МПК: H05B 41/08

Метки: контактов, монтирования, термобиметаллических

...же автомате изоднотипных полуфабрикатов, подковку приваривают другим концом к никелевому звену другого ввода, формуют при помощи пуансона и матрицы, обрезают, образуя два симмет рично расположенных контакта, а зазор между контактами устанавливают путем гибки никелевых звеньев вводов. ковки посхема форгибки.Термобривают одввода 2 друкции, а подковку 1 приваникелевому звену имметричной констк никелевому звену металлическую ним концом к ля получения а другим концом 1Изобретение относится к технологии производства электротехнических изделий.Известен способ автоматического монтирования термобиметаллических контактов на ножке стартеров тлеющего разряда для люминесцентных ламп путем приварки на автомате одного конца термобиметаллической...

Номер патента: 410578

Опубликовано: 05.01.1974

МПК: H05B 41/08

Метки: 410578

...лантан, церий, самарий, а также сплавы церий - скандий - неодимиттрий и гадолинийтитан.Недостатками таких стартеров являются 10 низкая стабильность их параметров, малый срок службы и большой разброс во времени зажигания люминесцентных ламп.Целью изобретения является повышение срока службы стартеров и улучшение их пара метров.Для достижения этой цели в качестве активатора используют сплав иттрия с кальцием и танталом. Содержание кальция от 0,3 до 5% снижает работу выхода, а 0,5 - 2,3% тантала 20 позволяет избежать сильного катодного распыления, что приводит к увеличению срока службы стартера.Сплав получают при производстве металлического иттрия кальцийтермическим способом 25 без проведения спе ных технологически сплава прокатыва 0,5...

Номер патента: 510182

Опубликовано: 05.04.1976

Автор: "пьер

МПК: H05B 41/08

Метки: ламп, люминесцентных, стартердля, термоэлектрический

...элемента,выполненного в виде микровыключателя, адля искаючения влияния температуры окру,жающей среды на скорость переключенияконтактов коммутирующего элемента при"; мене но компенсирующее устройство,2. Термоэлектрический стартер цо и. 1,:;пенсируюшее устройство выполнено в виде дополнительной биметаллической изогнутой пластинки, одним концом,закрепленной на корпусе микровыключателя и опирающейся ,свободным концом на основную биметалли-ческую пластинку 3, Термоэлектрический стартер по,йп,: 1 и 2,отличающийся тем, что основная биметаллическая пластинка выполнена из двух различных металлических полосок, между которыми размещены пластинки иэ слюды с нагревательной спи ралью между ними, концы которой приварены соответственно к...

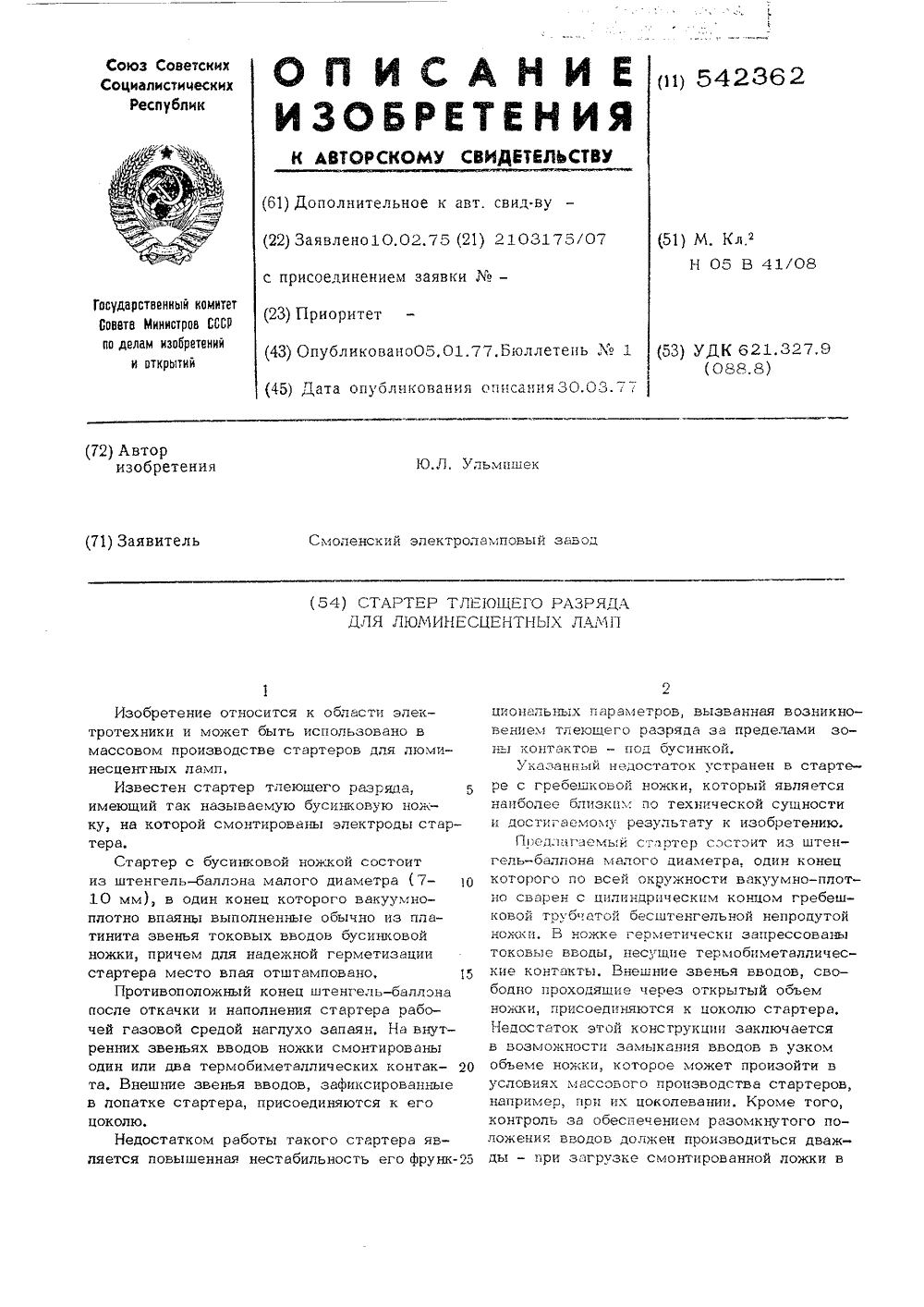

Номер патента: 542362

Опубликовано: 05.01.1977

Автор: Ульмишек

МПК: H05B 41/08

Метки: ламп, люминисцентных, разряда, стартер, тлеющего

...выполнено в 20форме лопатки, фиксирующей разобщенноеположение вводов,Однако, если в лопатке стартера зафиксировать вводы, выполненные из токопроводящего материала, обеспечивающего со стек лом вакуумно-плотный впай, например платинита, в объеме ножки сохранится герметически изолированная вредная для стартерагазовая среда, В случае разгерметизациистартера со стороны ножки, например, привозникновении треска стекла ножки, рабочий газ стартера разбавится вредной газовой средой, заключенной в объеме ножки,При этом возникнет скрытый брак, которыйне позволит гарантировать сохранение всехпараметров стартера в нормируемых пределах, С целью повышения надежности работы стартера, звенья вводов, запрессованные в лопатке стартера, выполнены из...

Номер патента: 589697

Опубликовано: 25.01.1978

Авторы: Намитоков, Прянчиков

МПК: H05B 41/08

Метки: разряда, статер, тлеющего

...напряжения на стартер между концами подвижных электродов 2 и 3, снабженными активируюшим веществом 5, зажигается тлеющий разряд, нагреваюший подвижный биметаллический электрод 4, который в результате этого изгибается, контактируя с негодвижным электродом 2, и замыкает цепь нагрева катодов лампы,При замыкании электродов стартера тлеющий разряд прекращается, биметаллический электрод остывает и возврашается в первоначальное положение. В момент разрыва контактов электрическая цепь подогрева разрывается и возникает импульс напряжения, зажигающий лампу. При работе лампы электроды стартера остаются разомкнутыми.В предлагаемом стартере в месте непосредственного контактирования подвижного и неподвижного электродов не образуется тлеюший разряд,...

Номер патента: 1284009

Опубликовано: 15.01.1987

Авторы: Демышев, Дриц, Меркушкин, Несененко, Рохлин, Тарытина

МПК: H05B 41/08

Метки: зажигания, ламп, люминесцентных, разряда, стартер, тлеющего

...с активатором излантанизированного самария, Этопоказывают результаты испытаний,представленные в таблице,Из таблицы видно, что при напряжениях выше 100 В время зажиганиялампы известным и предлагаемым стар"терами практически одинаково, однакопри напряжениях ниже 100 В оно оказывается значительно более низким,что позволяет повысить надежностьработы предлагаемого стартера,Стартеры с активаторами из магниевых сплавов могут использоватьсядлительное время - более 1 О тыс,включений при хорошей отабильностиэлектрических параметров,Магниевые сплавы устойчивы в воз-,душной атмосфере, легко обрабатываются давлением с нагревом до температуры не более 400-450 С. При нагреве ухудшения поверхности сплавов не происходит. Иэ сплавов могутбыть изготовлены...

Номер патента: 1771091

Опубликовано: 23.10.1992

Авторы: Демышев, Майоров, Несененко

МПК: H05B 41/08

Метки: разряда, стартер, тлеющего

...частью электрода 2 является термобиметаллическая пластина 4. К электроду 3 приварен активатор 5.Стартер работает следующим образом.При включении люминесцентной лампы в сеть у стартера, подключенного параллельно лампе, возникает тлеющий разряд, который разогревает термобиметаллическую пластину 4, приваренную к электроду 2, Пластина изгибается и замыкает электроды 2, 3 стартера, в результате чего происходит прогрев электродов люминесцентной лампы. В отсутствие тлеющего разряда в стартере термобиметаллическая пластина охлаждается и через определенное время размыкает электроды стартера, на люминесцентной лампе (между ее электродами) возникает импульс напряжения и она зажигается. Чтобы в стартерной схеме зажигания люминесцентной лампы...
