Гой

Номер патента: 1452924

Опубликовано: 23.01.1989

Авторы: Габричидзе, Гой

МПК: E21B 19/06

Метки: буровых, установок, элеватор

...пазов, равным Ь.Элеватор работает следующим образом.Подвешенный на шпинделе 5 элеватор вместе с вращателем опускается на трубу 18, удерживаемую на устье трубодержателем или подкладной вилкой до уровня, пока затвор,10 (находящийся в среднем положении) не совпадет с прорезями на бурильной трубе. Перемещением затвора 10 вправо захватывают трубу за прорези (фиг.3, штрих-шунктиром показаны прорези на трубе 18). Движение затвора влево невозможно, так как размер Ь паза 14 меньше размера бурильной трубы в месте прорезей. Затем, выключив трубодержатель, поднимают буровую колонну на высоту трубы 18, включают трубодержатель и вращение шпинделя на развинчивание, крутящий момент при этом передается от шпинделя 5 к стволу 2 при помощи шлицевого...

Номер патента: 1442627

Опубликовано: 07.12.1988

Автор: Гой

МПК: E21B 7/24

Метки: бурения, квадратных, шурфов

...установлена ступица 11. На последней жестко закреплены три лезвия 12 - 14. Каждое из лезвий лежит в диаметральной плоскости и своим острием направлено радиально от оси устройства. В плане каждое из лезвий составляет третью часть треугольника постоянной ширины (треуголь; ника Рело) и смещено по высоте ступицы 11 одно относительно другого, т.е. лезвие 12 закреплено в нижней части ступицы 11, лезвие 13 - в средней, а лезвие 14 - в верхней. Радиус кромок лезвий равен диаметру ножа шнекового бура, т.е. диаметру пилот- скважины. Устройство для бурения квадратных шурфов работает следующим образом.При помощи переходника 15 устройство подсоединяют к приводу (не показан) и опускают на точку бурения шурфа, Затем начинают устройство вращать (как...

Номер патента: 1439447

Опубликовано: 23.11.1988

Авторы: Габричидзе, Гой

МПК: G01N 1/04

Метки: грунта, отбора, проб

...относительнокорпуса 1 по винтовому пазу 13, перекручивает эластичный запирающий клапан 17, изолируя отобранную пробугрунта. 2 ил,неция его к наковальне 21 ударного патрона 22, Фланец 19 и стакан 5: жестко соедицецы между собой штоком 23, имеющим профил:ный участок 24, взаимодействующий с ответным отверстием в переходнике 2.Устройство для отбора проб грунта работает следующим образом.Прц достижении забоя скважины башмак 3 становится ца забой, а фланец 19 с наковальней 21 ударного патрона 22 - на переходник 2. Эластичный запирающий клапан 17, который в процессе спуска устройства на забой бып перекручен, принимает цилиндрическую Форму под воздействием поворотной втулки 12, которую пружина, 16 оттягивает вниз и прижимает к башмаку...

Номер патента: 1435753

Опубликовано: 07.11.1988

Автор: Гой

МПК: E21B 19/10

Метки: трубодержатель

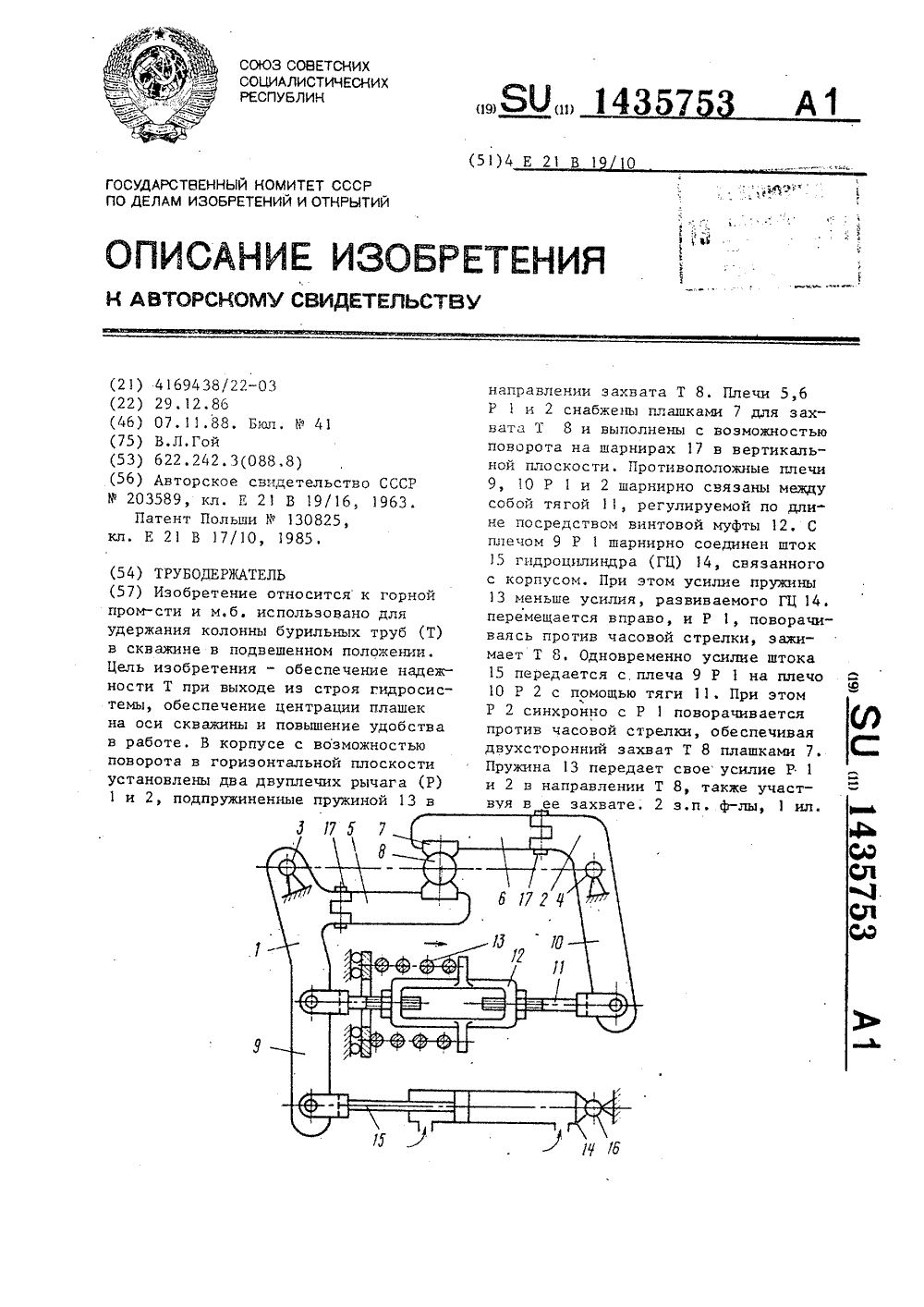

...с возможностью поворота на шарни.рах 17 в вертикальной плоскости.Трубодержатель работает следуюшимобразом.При подаче масла под давлением вштоковую полость гидроцилиндра 14 40шток 15 перемещается вправо и рычаг1, поворачиваясь против часовой стрел, ки относительно шарнира 3., производит зажим трубы 8. Одновременно усилие штока 15 передается с плеча 9 рычага 1 на плечо 1 О рычага 2 с помощью тяги 111, при этом рычаг 2 синхронно с рычагом 1 также поворачивается против часовой стрелки, чем обеспечивается двухсторонний захват тру 50бы (движением обеих плашек).Пружина 13 передавая своеусилиерычагам 1 и 2 в направлении зажиматрубы, также участвует в захвате трубы и усилие зажатия трубы складывает 5)ся из усилия, развиваемого...

Номер патента: 1434081

Опубликовано: 30.10.1988

Авторы: Габричидзе, Гой

МПК: E21B 37/02

Метки: скважины, стенок, чистки

...а шаг 35Й по высоте корпуса между осями дополнительных отверстий равен шагурадиальных сквозных каналовПодсоединение устройства к колонне бурильных труб или к гибкой подвеске осу- ф направлении, восстанавливают рабочийдиаметр устройства. Для закрепленияв К 1 отрезков каната другого диаметра вращением гайки 3 смещают К 1 относительно штока 2 на высоту паза 8,поворачивают К 1 относительно штока2 на одну грань, При этом ось отверстия совпадает с осью СК 5 в штоке 2.Устанавливают С 4 меньшего диаметраи вращением гайки 3 на два-три оборота закрепляют их в К 1, 3 нл. ществляется с помощью резьбовогозамка 10. Правильный многогранник 7имеет грани 11,12 и,.13, Гайка 3 взаимодействует с корпусом 1 посредствомрезьбы 14, а со штоком 2 -...

Номер патента: 1430468

Опубликовано: 15.10.1988

Автор: Гой

МПК: E02F 3/47

Метки: буровой, грейфер

...3 с челюстями 8,Иеханизм управления поворотом челостей состоит из шаров 13, размещенных в поперечных отверстиях втулки(не обозначены), и кольцевых проточек 14 и 15 на наружной поверхностиштока и на внутренней поверхностикорпуса. Упор 16 базовой машины служит для подвески грейфера при егоразгрузке.40Буровой грейфер работает следующим образом.Грейфер опускают на забой на канате 1, при этом челюсти 8 зафиксированы в открытом положении усилиемпружины 6, корпус 3 и втулка 4 - всвоем верхнем положении, а шары 13 -в кольцевой проточке 15 корпуса 3.Вес всех подвижных деталей грейферанесколько меньше рабочего усилия50пружины 6.При достижении забоя долото 7внедряется в породу и останавливается, а все остальные подвижные детали грейфера по...

Номер патента: 1427206

Опубликовано: 30.09.1988

Авторы: Габричидзе, Гой

МПК: G01N 1/04

Метки: водой, грунта, отбора, проб

...11,После натяжения канатной подвески 1траверса 11 перемещается вверх, втулка 13, закрепленная на траверсе 11,освобождает ковши 5 которые посредством гибких звеньев 15 поворачиваются на осях 3 и захватывают грунт.1 ил. Между фиксатором 8 и стойкой 6 установлена пружина 1 О, На стойке б установлена траверса 11 с кольцевой канавкой 12 и жестко закрепленной втулпеременным диаметром, равным внутреннему диаметру стойки б в своей верхней части и меньшим по величине на двойную глубину канавок 12 в нижней части. На ковшах в точках 14 закреплены гибкие звенья 15, огибающие ролики 16 и закрепленные вторым .концом на траверсе 11, которая посредством серьги 17 связана с канатной подвеской 1.Устройство для отбора проб работает следующим...

Номер патента: 1416793

Опубликовано: 15.08.1988

Авторы: Габричидзе, Гой

МПК: E21B 1/00

Метки: бурения, снаряд, ударно-канатного

...выполнен опорный бурт 8, меж"25ду которым и грузом 7 установлена пружина 9 сжатия. В верхней части ударной штанги закреплены ролики 10 согибающими их гибкими элементами 11,соединенными одними концами с корпусом 5, а другими " с грузом 7, Масса корпуса.5 несколько превышаетмассу груза 7, поэтому в состоянии покояили равномерного движения корпус 5всегда находится в нижнем положении, 35т,е. клапан забора шлама, образованный верхней частью долота 1 и конус"ным седлом 6, закрыт.Снаряд для ударно-канатного бурения работает следующим образом.40При сбрасывании снаряда на забойскважины конусный клапан закрыт. При входе в слой зашламованной жидкостидолото 1 и корпус 5 вытесняют жидкость со шламом в пространство междустенками скважины и...

Номер патента: 1411611

Опубликовано: 23.07.1988

Авторы: Габричидзе, Гой

МПК: E02D 1/04, E21B 49/02, G01N 1/04 ...

Метки: вакуумный, грунтонос

...штоке 10 благодаря тому, что шток и переходник зафиксированы от взаимного проворота и оба паза совмещены между собой в рабочем положении грунтоноса относительно продольной оси последнего. Вакуумный грунтонос работает следую. гцим образом.Опущенный на забой скважины вакуумный грунтонос ударами или статической нагрузкой погружают в грунт, который заполняет полость разъемной гильзы 8, при этом ударные импульсы от переходника 3 на корпуспередаются через нижний торец (устхп) 18 на верхний торец 19 корпуса.После углубления грунтонос извлекают на поверхность и разгрузку поднятого грунта выполняют следуюцим образом. В паз1 через паз7 вводят ключ 20, который Выполнен 1 -Ооразным. ГОльзуются к,ючом как двуплечим рычагом. При нажатии на него вниз...

Номер патента: 1404711

Опубликовано: 23.06.1988

Авторы: Гой, Шурыгин

МПК: F16H 19/06

Метки: механизм, цепной

...7 бурового станка и две звездочки 8, Сприводнойзвездочкой 2 взаимодействует цепь 9, последовательно охватывающая каждый своей ветвью направляющуюзвездочку 4, звездочку 8 каретки б инаправляющую звездочку 5, Цепь 9выполнена в виде замкнутой петли,а одна из направляющих звездочек 5и звездочек 8 выполнена с возможностью Фиксации от поворота. Узел Фик 35сации включает муфту 10 с кулачками11, установленную на шлицах 12 наоси 13, жестко закрепленной на основании 1 или на,каретке 6. Звездочка 404 или 5, установленная на оси 13 наподшипнике 14, имеет кулачки 15 длявзаимодействия с кулачками 11. Муфта10 снабжена шариковым замком 16 дляфиксации ее во включенном и выключенном положениях. Цепной механизм работает следующим образом.1При...

Номер патента: 1384720

Опубликовано: 30.03.1988

Авторы: Гой, Панин, Питерский, Пустовойтенко

МПК: E21B 29/00, E21B 31/00

Метки: печать, скважинная

...3 на наружной поверхности. К корпусу 1 присоединены посредством сутяжных винтов4 стопорная и направляющая плиты 5и б с установленной между ними эластичной прокладкой 7. В совмещенныхпродольных отверстиях 8 плит и эластичной прокладки расположены основныеи периферийные стержни 9 и 10. Приэтом периферийные стержни 10 имеют 25изогнутую форму и установлены в радиальных прорезях 11 направляющей плиты б. Прорези 11 предохраняют стержни 10 от проворота в горизонтальнойплоскости. С этой целью ширина прорезей 11 значительно меньше длины изогнутой части 12 (колена) периферийныхстержней 10, обеспечивая радиальноенаправление передвижения этих стержней. В случае необходимости можетбыть установлено несколько рядов,изогнутых стержней 10, длина...

Номер патента: 1382926

Опубликовано: 23.03.1988

Авторы: Гой, Шурыгин

МПК: E21B 31/08

Метки: ловильное, скважинное

...концам гибких элементов 7, которые предварительно пропущены через ролики 12, шарнирно установленные на корпусе 1.На верхнем торце кольца 2 установлен подпружиненный фиксатор 13, который в рабочем положении взаимодействует с отверстием 14, выполненным в стакане 4. Для лучшего радиального перемещения стакана 4 относительно корпуса 1 на кольце 2 установлен упорный подшипник 15Устройство работает следующим образом.Подвешенное на колонне бурильных труб устройство опускают в скважину без вращения в положении, изображенном на фиг,1, при этом взаимному произвольному повороту корпуса 1 и стакана 4 препятствует вес груза 11 или усилия пружин 10, Если забой скважины, а следовательно, и подлежащийизлечению предмет 16 зашламован, устройство...

Номер патента: 1380943

Опубликовано: 15.03.1988

Авторы: Воробьев, Гой

МПК: B27B 5/00

Метки: раскряжевки, хлыстов

...хлыстов.Устройство сцл ржи мятцикову н ццллс приводом,:шкрецлецнун) на рдм( , ограничитель 3 хо.шл нцр 1, рычаг прижима 4 хлыста, кинем;тически связднцый с дросселем;) реулиров;ция скорости н.нигдния ниль в зависим)сги цт диаметр; д- пиливдемогц хлыст 6, гилропилиндр 7 и- ,(вигдция пилы, гидрдвлич(ски связанный ( ;росс(.1(м ), зкрен.(ццым н 1 свцбц.Ицл конце двухцлечегц рычг 8, Идрнирнц связаного с тягой 1 с рычгом црижим;с 4, и конечный вьклнч 1(,ь 1, связанный с 1 РИ ВЦ,ОМ 1 Д;ВИ Г Н ИЯ 1 И.Ь.(троство р 1)цт 1. г с,1.л к) цим ОГ)р,сцм.Х;ыст 6 цц;1 етс 5 иданну к),1,инл сцртимснт. ЕЗкснс;нг 1 илиндр 7 приво,ш цздвис 1 ниц циль. /Ь,и,кость ИО;д(тс 5 в бесштцковун) цоло"гь и црцисхцит ццл скдцие корпус пилиндрд 7 и связаннцгц с цим...

Номер патента: 1370226

Опубликовано: 30.01.1988

Авторы: Габричидзе, Гой

МПК: E21B 33/12

Метки: двойной, изоляции, интервала, опробуемого, пакер, скважины

...12 и 13,и нижний уплотнительный элемент 14,размещенный между кольцами 15 и 16,Между шайбой 17, жестко закрепленнойна приводной трубе 1, и кольцом 12,установлен упорный подшипник 18, амежду шайбой 19 на патрубке 2 и кольцом 16 - упорный подшипник 20, Кольцо 13 опирается на пружинный толкатель 21, а кольцо 1 ф - на пружинныйтолкатель 22,Пакер работает следующим образом,Пакер на колонне бурильных труб,допускающих реверс, опускают в скважину на заданную глубину, при этомпружины 7 и 9 центраторов контактируют со стенками 23 скважины, а ихсвободные концы находятся на наружных поверхностях трубы 1 и патрубка2, домкратные гайки 6 и 8 максимально сближены между собой, пружины 21и 22 разжаты, а уплотнительные элементы 11 и 14 не касаются...

Номер патента: 1370220

Опубликовано: 30.01.1988

Авторы: Гой, Шурыгин

МПК: E21B 3/00, E21B 7/02

Метки: буровая, передвижная

...5 вращениябурового инструмента, подсоединяемого посредством шпинделя 6, раму 7 сходовыми колесами 8 и опорой 9, а 25также телескопическую штангу 10, которая, например, может быть выполнена в виде гидроцилиндра и снабжена установленным на раме 7 опорнымфиксатором 11 положения направляющей 30стойки 4, дополнительной опорой 12,укрепленной на шарнире 2, баком 13для жидкого топлива (при использовании двигателя внутреннего сгоранияв приводе 5), шарнирно соединенном сприводом 5 и снабженным фиксатором(не показан) вертикального положения, привод 14 подачи бурового инструмента и упорные штыри 15. На фиг3шарнир 2 (фиг,1 и 2, показан разомкнутым на части 2 и 2Буровая установка работает следующим образом.При положениях установки осуществляют...

Номер патента: 1348488

Опубликовано: 30.10.1987

Автор: Гой

МПК: E21B 10/36

Метки: буровой, стакан

...уступом на стенке корпуса, а ход вниз - жестко установленным кольцом 9, На участкекольца 6, противоположном вырезу 7,выполнена режущая кромка 10, Кольцо6 размещено на корпусе 1 так, что еговырез находится диаметрально противоположно вырезу 2 корпуса 1, Ширинавыреза 7 должна быть не менее ширинывыреза 2, в противном случае будетпрепятствие для очистки стакана, Нанижнем торце корпуса 1 выполнена режущая кромка 11,10 Стакан работает следующим образом,Подсоединенный к ударной штанге иподвешенный на канате буровой стакан 45опускают в скважину, при этом кольцо6 находится на корпусе в положении,когда его вырез 7 установлен диаметрально противоположно вырезу 2 накорпусе, а режущая кромка 10 на кольце 6 перекрывает вырез 2,Стакан внедряется в...

Номер патента: 1330422

Опубликовано: 15.08.1987

Автор: Гой

МПК: F25C 5/02

Метки: ледобур

...фиг. 2. Такое зафиксированное положение рычага очень удобно для транспортировки ледобура. .изыска 22 эксцентрикового кулачка 20 находится вверху, а сам кулачок 20 частично расположен в радиальном пазу 23 рукоятки 7, фиксируя последнюю от проворота в корпусе 8. Таким образом, редуктор-усилитель 5 крутящего момента не работает, и забурка лунки производится, как обычным лсдобуром. Если велицина крутящего момента, создаваемого рабочим на рукоятке 7, недостаточная для разбуривация лунки (как правило, хуже всего разбуривается сырой лед), включают в работу редуктор 5, для чего откидной рьчаг 6 переводят в горизонтальное положение, как это изображено на фиг. 1. При этом лыска 22 кулачка 20 занимает положение 28, а сам эксцентриковый кулачок...

Номер патента: 1296361

Опубликовано: 15.03.1987

Авторы: Гой, Горбатов, Гусев, Кралин, Павлов, Шульский

МПК: B23Q 7/02

Метки: загрузочное

...2 и отводящим 3 лотками, внутри которого размещен вращающийся барабан 4 с радиально расположенными ячейками 5. На валу 6 барабана 4 концентрично установлена на резьбе план- шайба 7 с контргайкой 8. На планшайбе 7 на резьбе закреплены регулируемые по высоте упоры 9 с контргайкой 10. Число упоров 9 соответствует числу ячеек 5 барабана 4.В барабане 4 установлены эластичные кольца 11 для герметизации соединения основание - барабан. От осевого смещения барабан 4 закреплен проходными крышками 12 и 13.Подающий лоток 2 снабжен отсекателем 14 и пружиной 15. Отсекатель 14 посредством рычага 16 через шарниры 17 и 18 связан с упорами 9 планшайбы 7.Барабан 4 установлен на валу 19. Отводящий лоток 3 снабжен штуцерами 20 подвода сжатого воздуха и...

Номер патента: 1273530

Опубликовано: 30.11.1986

Авторы: Габричидзе, Гой

МПК: E21B 49/02

Метки: грунтонос, обуривающий

...лезвием 9. Ширина лен" ты 8 меняется в пределах каждого по- лушага витка от величины а до вели 3чины б, разница этих величин составляет с - Ь = 2 е.Внутри корпуса в месте, противоположном оси переходника, вертикально установлена тяга 10, к нижнемуконцу которой на шарнире 11 п 1 икреплена совкообразная пластина 12, взаимодействующая своим лезвием с направ Оляющей 13, жестко прикрепленной ккорпусу. Тяга 10 установлена в направляющих полукольцах 14 и имеетбурт 15, между которым и упором 16на корпусе установлена пружина сжатия 17.15В верхней части корпуса на оси 18закреплен двуплечий рычаг 19, связанный левым плечом с тягой 10. Между правым плечом рычага 19 и подвижной относительно корпуса частью переходника 3 установлен толкатель...

Номер патента: 1260502

Опубликовано: 30.09.1986

Авторы: Габричидзе, Гой

МПК: E21B 7/30

Метки: расширения, скважин

...помощи резьбового замка 3. В утолщенной части 2 штанги 1 установлены цилиндры 4 расширителя со штоками 5. Концы штоков, размещенных внутри цилиндров, имеют фланцы 6, а свободные концы штоков - дебалансы 7 с породоразрушающими элементами 8, т. е, дебалансы выполнены в виде рабочих органов, выполняющих расширение скважин. Дебалансы мо гут быть выполнены и в виде державки 9 с катками 10 для образования уширения путем раскатки грунта. Сечение штока 5 и направляющее отверстие 11 в цилиндре выполнено квадратным (или любой некруглой формы), т, е. башмак 7 или каток 10 зафиксированы от проворота относительно цилиндра 4, Между фланцем 6 и цилиндром 4 установлена пружина 12. Масса штока 5, фланца 6 и башмака 7 (или державка 9 с катком 10)...

Номер патента: 1250648

Опубликовано: 15.08.1986

Автор: Гой

МПК: E21B 49/02

Метки: грунтонос, забивной

...вид;на 1 О фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 грунтонос в раскрытом положении.Забивной грунтонос включает корпус 1 с буровым наконечником 2 и переход ником 3. На переходнике 3 выполнена резьба 4 для соединения с ударной штангой или патроном (не показаны). На переходнике 3 выполнена также резьба 5, взаимодействующая с запор ной гайкой 6, имеющей в нижней части внутреннюю конусную поверхность 7. Корпус 1 посредством шарнира 8 связан с откидной стенкой 9, имеющей в верхней части сегмент 10 с наружной ко нусной поверхностью 11, взаимодействующей с внутренней конусной поверхностью 7 запорной гайки 6. На откидной стенке 9 посредством шарнира 12 48 2закреплена полугильэа 13 и выполнены упоры 14. Переходник 3 снабжен шпилькой 15,...

Номер патента: 1247522

Опубликовано: 30.07.1986

Авторы: Габричидзе, Гой

МПК: E21B 49/02, G01N 1/04

Метки: грунта, отбора, проб

...2 и диафрагму 3 с отверстием 4 для приема проб, В верхней 15 части стакана имеется окно 5, а между крышкой и диафрагмой на оси 6, смещенной относительно оси стакана, установлен скребок 7 с закрепленным на нем секторным затвором 8, На крышке стакана имеется допускающий реверс колонны ниппель 9, а на днище - муфта 10 для закрепления устройства между секциями 11 буровой колонны, причем ниппель и муфта стакана выполнены аналогично муфте и ниппелю секции буровой колонны. Днище стакана выполнено съемным для удобства извлечения проб. Скребок 7 имеет режущую часть 12, которая касается стенки 13 скважины, а сам скребок прижат к кромке 14 стакана 1, имеющего кромку 15. ЗОУстройство для отбора проб грунта работает следующим образом,Предварительно...

Номер патента: 1247502

Опубликовано: 30.07.1986

Авторы: Габричидзе, Гой

МПК: E21B 10/36

Метки: бурения, долото, ударного

...паз 10,выполненный в плоскости, перпендикулярнойосям указанных отверстий. В стенках паза10 выполнены сквозные прорези 11 с шириной равной в. На нижнем конце стержня 4жестко закреплен фиксатор 12 с лысками13, причем величина диаметра с фиксатора12 равна величине диаметра а отверстий 7, 8и 9, а толщина д фиксатора по лыскам 13 25равна ширине в прорезей 11,Ударное долото работает следующим образом.При проходке скважин большого диаметра с твердыми прослойками или валуннымивключениями подвеску долота осуществляют 30подсоединением стержня 4 к тросу 3 лебедкигри помощи рапсокета 5 с шарниром 6, азатем стержень 4 устанавливают под прямымуглом к оси корпуса 1 и фиксатор 12 заводят в прорези 11 до совпадения продольнойоси фиксатора с центром...

Номер патента: 1244273

Опубликовано: 15.07.1986

Автор: Гой

МПК: E21B 7/24

Метки: бур, ковшовый, секционный

...10, представляющими собой частьцилиндра, разрезанного по образующей. Напереходнике 1 установлена с возможностьюповорота относительно него шестерня 11, име 25ющая кулачок 12 и выступ 13, жестко закрепленные на шестерне. Между крышкой 3и шестерней 11 закреплена пружина 14 кручения. Выступ 13 размещен между упорами 15 и 16 (фиг. 2, левая часть), которые жестко закреплены на крышке 3 и вмес- ЗОте с выступом 13 образуют ограничительповорота шестерни 11, В верхней части оси 9установлен зубчатый сектор 17, кинематически связанный с шестерней 11 при помощи промежуточной шестерни 18 (фиг. 2,правая часть), свободно установленной наоси 19, которая жестко закреплена в крышке 3. На вращателе 20 базовой машины(не показана) имеется кулачок 21. дневную...

Номер патента: 1242604

Опубликовано: 07.07.1986

Автор: Гой

МПК: E21B 47/022

Метки: направления, отвесного, отклонений, прибор, скважинный

...в подвеске 8, Нижнийконец струны 6 закреплен на скважин- ЗОном центраторе 9 с подпружиненнымипри помощи кольца 10 роликами 11. Нанаправляющих 2 фиг,2) установленползунок 12 с фиксатором 13, приэтом ползунок имеет в свою очередьнаправляющие 14, по которым перемещается каретка, составляющая иэ неподвижной шкальной линейки 15 с нониусом16, подвижной шкальной линейки 17 снониусом 18 и гибкой связи 19, стопо- щрящей каретку на направляющих 14,Бкальная линейка 17 жестко соединенас нониусом 16. К нижней плоскости нониуса 18 нри помощи гибкой связи 19подвешен маятник 3, имеющий окна 20для наблюдения за смещением воздушного пузырька 21 фиг.З),Измеряют отклонение скважины ототвесного направления следующим образом. 5 ОПеред установкой...

Номер патента: 1239298

Опубликовано: 23.06.1986

Авторы: Габричидзе, Гой

МПК: E21B 49/06

Метки: боковой, грунтонос

...их приводного троса 12 - - механизм извлечения грунтоприемной гильзы.Конец троса, огибающий ролик 2, пропущен через гнездо 19 в корпусе 1, наличие которого обеспечивает продольно-подвижное соединение корпуса с грузоиодъемным элементом. Боковой груцтоцос работает следующим образом.Перед спуском в исследуемый шурф боковой груцтоцос подсоединяют ири помощи оси 15 к раисокету 16, закрепленному ца канате 17, и начинают его подъем на канате 7. При натяжении троса 12, который в системе с подвижными 8 и 9 и неподвижными 3 - 5 роликами образует двойной полиспаст, усилие от веса грунтоцоса в тросе 12 сжимает пружины 10 и 11, перемещая грунтоириемцую гильзу 7 внутрь корпуса 1 до тех пор, пока она полностью не уйдет в корпус, це препятствуя...

Номер патента: 1234581

Опубликовано: 30.05.1986

Авторы: Габричидзе, Гой

МПК: E21B 31/12

Метки: ловильное, скважинное

...нарезкой 4 поршня 2 с образованием винтовой пары. Между поршнем 2 и корпусом 1 установлена пружина сжатия 5 и подшипник 6.В нижней части корпуса 1 закреплен гибкий элемент 7, проходящий через поршень 2 и соединенный с канатами 8 грузоподь емного механизма. Гибкий элемент 7 выпол. нен с упором 9, взаимодействующим с нижним торцом поршня 2. Поршень 2 снабжен фиксатором 10, установленным с возможностью захода в кольцевую проточку 11, выполненную по внут ренней поверхности корпуса 1.Устройство работает следующим образом.Устройство подвешивается на канате 8 грузоподъемного механизма, при этом фиксаторы 10 наход 51 тся под кольцевой протог 1. кой 1 корпуса 1.30Корпуспод действием собственного веса сжимает пружину 5, а поршень 2 занимает...

Номер патента: 1234564

Опубликовано: 30.05.1986

Авторы: Габричидзе, Гой

МПК: E21B 7/24

Метки: образования, скважин

...СГГР Яэ 694600, кл. Е 02 Е) 5720, 1977.Авторское свидетсльство СГСР1004597, кл. Г 21 В 7/24, 1981.(54) (57) УСТРОЙСТВО ДЛЯ (ИРАЗОВАНИЯ СКВАЖИН, включающее каца гцый привод, направляющую с накоцечциком:д одном копне и отбойным флаццем ца,)р)- гом, ударцик в виде конического цдк)И 1 1 цика со;птоком, подвеп)еццый цд кд приводе ц подвижцо устдцовлеццый прав) 51 к)п 1.и, и цдб)ор ког)е)1, стдцов Ц 71 П К)КЕ, 7)757777 Й)077 С,7 ТЕМ, Ч ГО, С и)цып .ц и 5 эффсктивцостц р)Ооть) пстИи и и Я Д;1 ИТ.Г)БИОСТ И ДДРЦОГО И ц иовы)пеция д),)говс ц)стц кацдтцого дд и) тем сццжеция пцковы 5: цдгрузок, ДОМ КОГ 1 ЫЕ ВЬП 1 ОЛЦЕЦЫ СКБОЗЦЬГЕ ПОП. пазы, рсположецц)с в несколько о вертикали, при эгом пазы в сс П 51:1С)С П)Е Ц 1. О ГЦ ОСИГЕГ 1 ЬЦО ДР Г...

Номер патента: 1229309

Опубликовано: 07.05.1986

Автор: Гой

МПК: E21B 25/00

Метки: бурения, варианты, его, скважин

...при буренин керн. Изобретение относится к горной истроительной промьппленности, а имен-но к устройствам для образованияскважин преимущественно в мягких породах,Цель изобретения - сохранение ненарушеннрй структуры проходимых пород.На фиг,схематически изображеноустройство для бурения скважин с ненарушенной структурой керна по первому варианту; на фиг. 2 " устройстводля бурения скважин с ненарушеннойструктурой стенки скважины по второму варианту.Устройство для бурения скважин попервому варианту состоит из колонко",вой трубы 1 со средством 2 подсоединения ( замковой резьбы, фланцевогосоединения и т.д.) к ведущей штанге(не показана), жестко закрепленногона колонковой трубе переходного фланца 3 и рабочего органа в виде кольцевого ножа 4....

Номер патента: 1208204

Опубликовано: 30.01.1986

Автор: Гой

МПК: E21B 47/00

Метки: самолаз, скважинный

...сважины 16.Скважинный самолаз работает следующим образом,Самолаз с усилием вводят в устьескважины 16, при этом расклинивающие опоры 14 и 15 (упругие элементы) отгибаются вниз и в дальнейшемпозволяют стаканам 1 и 2 двигатьсятолькг в направлении вверх. К ветви 1 каната управления прикладывается усилие от лебедки и груз 10поднимается вверх до упора, в подвесной блок 8. Таким образом, канатуправления охватывает подвеснойблок 8 петлей и в дальнейшем приложенное усилие передается с ветви 11 на ветвь 5 каната перемещениясамолаза. Усилие с ветви 5 передается, меняя направление, на .ветвь 6 20 25 30 35 40 45 50 55 и поднимает стакан 2 вверх, так как опусканию стакана 1 вниз препятствуют расклинивающие опоры 14, Пружина 13 при ходе стакана...
