Номер патента: 604013

Опубликовано: 25.04.1978

Авторы: Гегамов, Кофман, Немцов, Тавадзе

МПК: G06G 7/62

Метки: короны, моделирования, поля, постоянного

...6 и является неотьемлемойсоставной частью аналоговой модели электронного маятника.55Блок 11 служит для установления перед началом работы схемы устройства (вручную) величины напряженияц) , пропорциональной величине произведенйя константы Ьо и частоты сО а блок 12 - для деления двух60 напряжений, одно иэ которых пропорционвльно величине 6, Ш , в другое - пропорционально значению МП, поступаюшелу с выхода интегратора 9, где ч" - угол сдвига фаз между током зонда и напряжением, задаваемым на зонв.Блок 13 регистрирует выходное напряжение, поступаюшее с блока 12 и пропорциональное искомой величине произведения к,Выход генератора 1 соединен со входом делителя 3 через выключатель 2 напряжения,Зонд 4 соединен с измерительным усилителем 5...

Номер патента: 474821

Опубликовано: 25.06.1975

Авторы: Гегамов, Кофман, Немцов, Тавадзе

МПК: G06G 7/48

Метки: короны, напряженности, поля, постоянного, потенциала

...напряжения и сблока деления 11, а регистрирующий блокслужит для фиксации результатов автоматического расчета параметров поля короны.Блок отметки координат зондов предназначен для задания координат положения зондов в поле короны постоянного тока, а зондовая платформа - для развязки всей конструкции устройства, находящейся под высоким потенциалом относительно земли,Инвертор служит для перемены знака величины напряжения, снимаемого со второгозонда Б, интегратор предназначен для запоминания величины напряжения, снимаемогос первого зонда А, и для реализации операции вычитания напряжений с первого зондаА и со второго зонда Б.Дифференцирующий блок 18 служит дляопределения производной тока зонда по времени, а блок 19 - для определения...

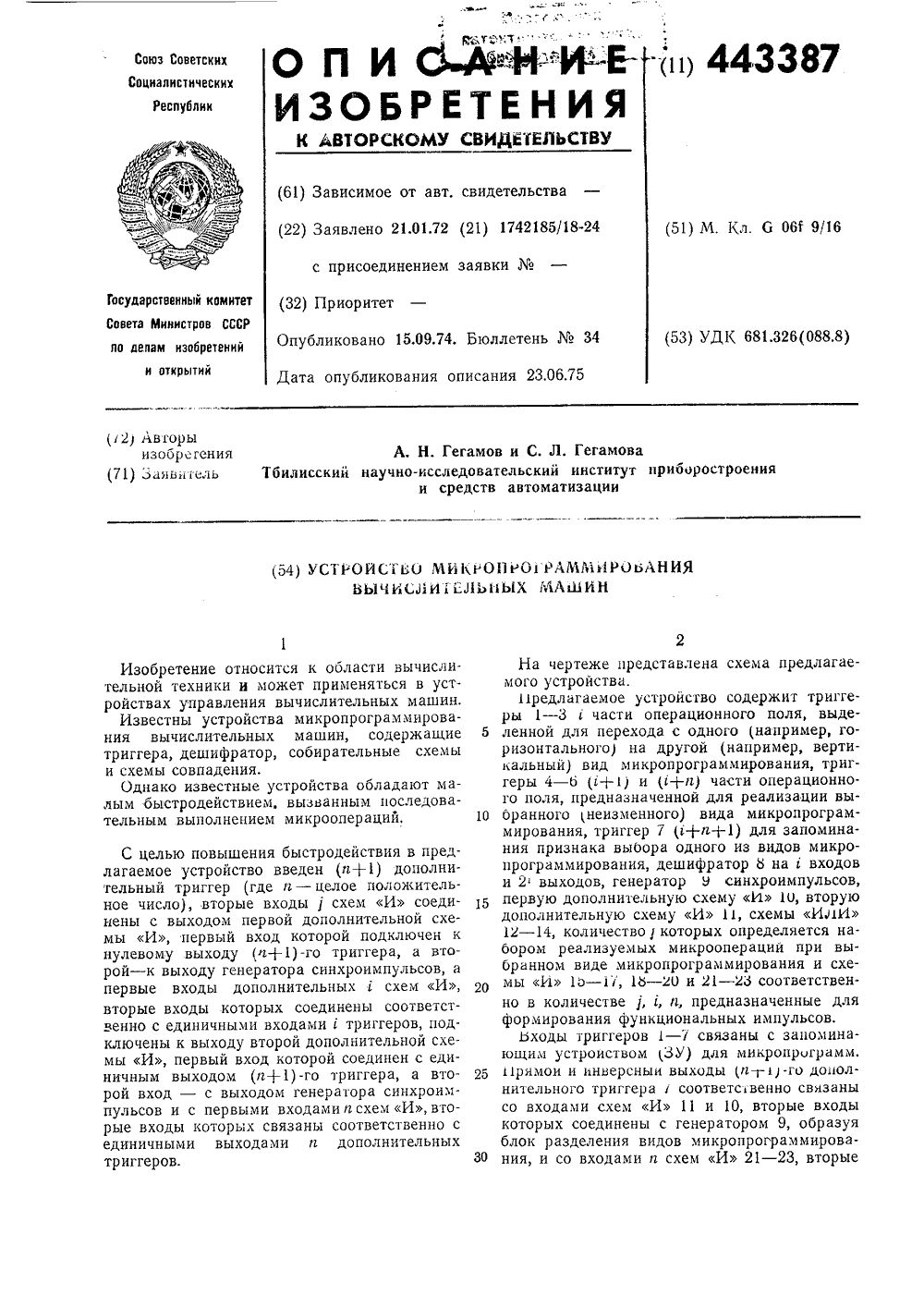

Номер патента: 443387

Опубликовано: 15.09.1974

Авторы: Гегамов, Гегамова

МПК: G06F 9/16

Метки: вычислительных, машин, микропрограммирования

...21 - 23 соответственно в количестве ), г, гг, предназначенные для формирования функциональных импульсов.Ьходы триггеров 1 - 7 связаны с запоминающим устроиством (ЗУ) для микропрограмм. ггрямои и инверсныи выходы рг-т-г)-го дополнительного триггера г соответственно связаны со входами схем И 11 и 10, вторые входы которых соединены с генератором 9, образуя блок разделения видов микропрограммирования, и со входами гг схем И 21 - 23, вторыевходы которых связаны соответственно с единичными выходами и триггеров 4 - 6, Выходытриггеров 1 - 3 подключены ко входу дешифратора 8, выходы которого через схемы ИЛИ 12 - 14 связаны соответственно со входами 1 схем И 15 - 17, другие входы которых соединены с выходом первой дополнительной схемы И 10,...
