G06K 11/18 — G06K 11/18

Номер патента: 60714

Опубликовано: 01.01.1942

Автор: Кардинский

МПК: G06K 11/18

Метки: записей, приборов, самопишущих

...обороте цилиндра 25 палец 29 перемещается на один шаг его резьбы.Из фиг. 3 можно понять метод получения поправок для ординат. Если А-А и 1,-1. значения крайних ординат, отсчитанные по делениям ленты, и А-А, и 1,-1, истинные значения ординат, полученные с помощью других приборов для тех же моментов времени, то вертикальные отрезки, лежащие между прямыми А 1,и А 1.дают сразу поправкидля всех промежуточных точек кривой.Применение этого метода нахождения поправок и иоправленных значений ординат в предлагаемом приспособлении поясняется фиг. 4, 4 и 5.Фиг. 4 сответствует линейке 1 (по фиг. 1). Пусть линии ЛМ и КЯ соответствуют краям ленты самописца, А 1 записанная кривая, изображающая, например, изменение температуры в функции от времени (по...

Номер патента: 79004

Опубликовано: 01.01.1949

Автор: Козлов

МПК: G06K 11/18

Метки: копией, оригинала, сопоставления, текста

...бесконечная лента для укрепления на ней копии, подвижно монтированная на переставной по оригиналу изогнутой подпружиненной пластине с прикрепленными к ней линейками для выделения строк.На фиг, 1 изображен общий внд устройства; на фиг. 2 - частичный вид на крепление линеек.Устройство состоит из изогнутой пластины 1, подпружиненной пружинами 2, поверх которой с некоторым трением может перемещаться от руки в направлении от стрелки Л бесконечная лента 3, на которой посредством держателя 4 укрепляется копия 5.К пластине 1тов б и гаек 7 п ка 8 и разделитель строк 9, а к последнему посредством винтов 10 с гайками 11 прикреплена вторая линейка 12.Между разделителем строк 9 и линейками 8 и 12 образуются щели, из них через щель 13 видна...

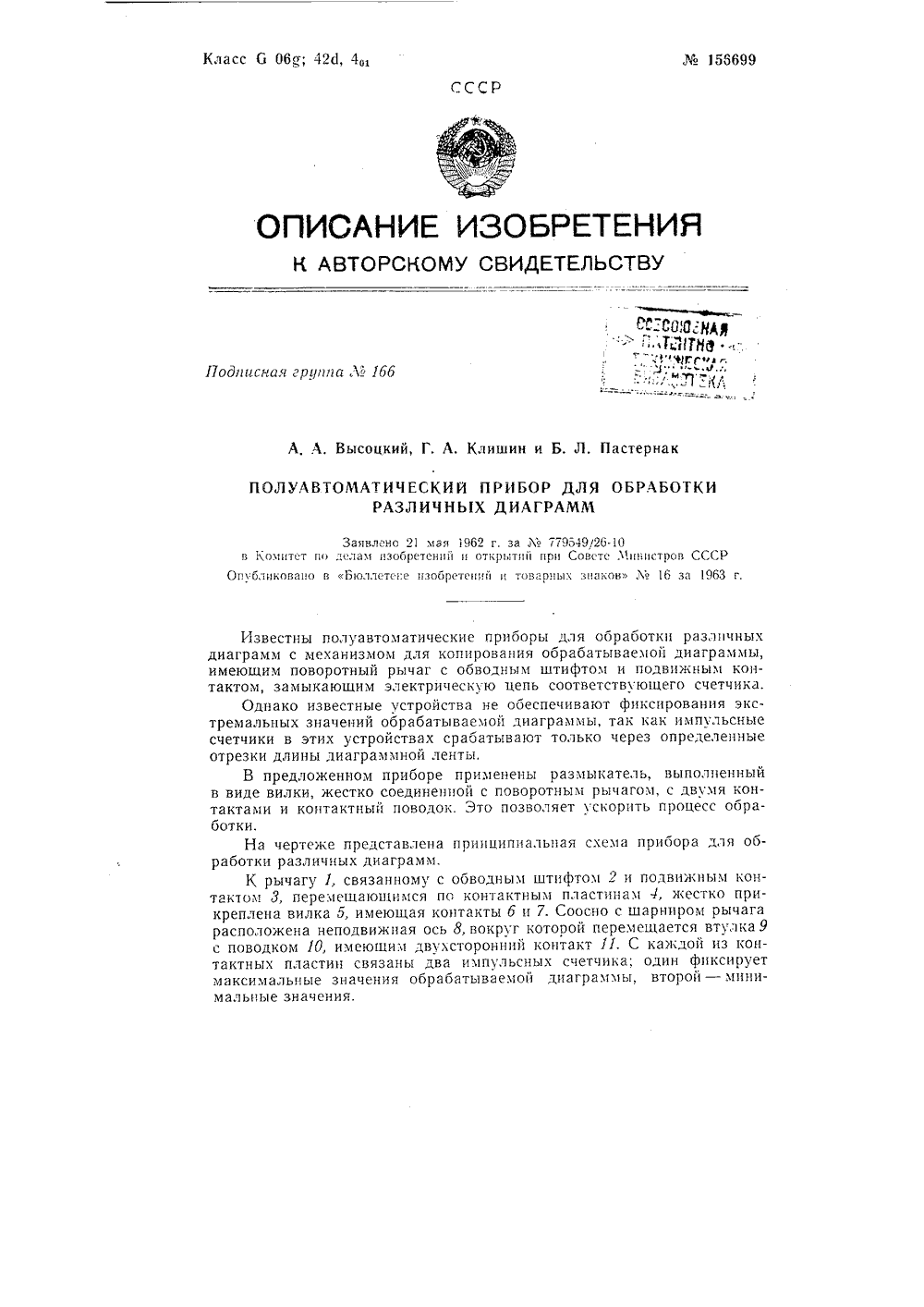

Номер патента: 156699

Опубликовано: 01.01.1963

МПК: G06K 11/18

Метки: 156699

...обраба имеющим поворотный рычаг с обводным штифт тактом, замыкающим электрическую цепь соотвОднако известные устройства не обеспечива тремальных значений обрабатываемой диаграммь счетчики в этих устройствах срабатывают тольк отрезки длины диаграммной ленты.В предложенном приборе применены размь в виде вилки, жестко соединенной с поворотным тактами и контактный поводок. Это позволяет у ботки.На че теже п е ставлена п ин ипиальцая различных диаграммы, жным коно счетчика. ования эксимпульсные ределецныеМ 15 б 699 Прибор работает следующим образом. Б моменты прохождения обводным штифтом экстремальных значений диаграммы происходит изменение направления дви)кения рычага. При этом один из контактов б или 7 замыкается с контактом 11, а...

Номер патента: 383080

Опубликовано: 01.01.1973

Авторы: Вереха, Корнилов, Савенков

МПК: G06K 11/18

Метки: осциллограмм, считывания

...последовательно, а замыкающие ча сти - с соответству 1 ощихи счетчиками, чтообеспечивает разрыв цепи счетчика низшего разряда при срабатывании одновременно двух реле из группы 5.Устройство работает следующим образом.Перемещая каретку 2 со скользящим контактом 3, оператор совмещает указатель с обрабатываемой кривой. Скользящий контакт, касаясь, перемещает прикрепленный к каретке скользящий контакт 3, Скользящий контакт, касаясь неподвижных ламелей 4, подключает к источнику питания соответствующее реле из группы 5, которое при срабатывании подключает через переключающие контакты соответствующий счетчик к прерывателю 8 напряжения и подготавливает к работе вторичную цепь питания, соединяя собственные замыкающие контакты. При отсутствии...

Номер патента: 397944

Опубликовано: 01.01.1973

Автор: Дубинин

МПК: G06K 11/18

Метки: графической, информации, считывания

...Возбуждает участок 16 фоторезисторного слоя, равный площади пятна, при этом элекгролюзПнофор загорается в ооласти 16, пр:,Легающеи по вертикали к освещенному участку 16 фоторезисторного слоя. Светящиися участок электролОзинофора осВещае бокое близкорасположенньсчастки фоторезистор:Ого слоя. Благодаря дейстВию положительной ооратнои световой связи боковые участк; фоторезистсра переходят В режиз генераци;, и электролюхПофор на этих участках также зггор 2 ется черкез некото397944 Пред 1 мет изобретения 1115 Фи иг Составитель Т. НичипоровичТ. Орловская Техрсд Т. Курилко Корректор О. Усов сдакто Заказ 37/2447 ЦНИзд. М 988 ИПИ Государственного комитета по делам изобретений Москва, К, РаушскаяТираж 647 Совета Мшп открытий наб., д. 4/5Подписив...

Номер патента: 377829

Опубликовано: 01.01.1973

Авторы: Андреев, Вересов

МПК: G06K 11/18

Метки: графических, преобразования

...однооборотной муфты 9 перфоратора 10,Кроме того, выход ус б овходом одновибратора 1блокинг-генератора 12 -30 совпадения 13. Выход10 3соединен со входом квантователя ординаты 14, выходы которого, выполненные в виде неподвижных щеток 15 - 21, соответствующих разрядам параллельного двоичного кода, соединены с единичными входами триггеров 22 - 28, Нулевые входы триггеров соединены с датчиком синхроимпульсов 29 перфоратора 10, Выходы триггеров посредством усилителей мощности 30 - 3 б соединены с электромагнитами 37 - 43 перфоратора 10.Устройство работает следующим образом.При перемещении оператором по линии графика штифта-указателя в направлении абсциссы поворачивается квантователь абсциссы 1. В момент попадания щетки 2 на...

Номер патента: 453714

Опубликовано: 15.12.1974

Авторы: Доронин, Дудник, Пономарев

МПК: G06K 11/18

Метки: mmifm, графической, информации"фонд, считывания

...линейное перемещение визира. При совмещении точки визира с серединой линии графика подается сигнал 15 считывания на блок управления 10. По переднему фронту сигнала считывания блок управления вырабатывает сигнал очистки регистра ординат 11 и сигнал съема показаний кодирующих барабанов и занесения этих показа ний в регистр ординат. По заднему фронтусигнала считывания цифровой код из регистра 11 передается в блок памяти 13,Механическая часть устройства (фиг. 2) состоит из электромагнита 14, контактных групп 25 15 и 16, кодирующего барабана 9 грубого отсчета и кодирующего барабана 8 точного отсчета. На боковой поверхности кодирующих барабанов грубого и точного отсчета выполнены отверстия, которые строго соответствуют зо двоично-десятичному...

Номер патента: 2004930

Опубликовано: 15.12.1993

Автор: Янушкевич

МПК: G06K 11/18

Метки: графический, манипулятор

...42 этого вала будут вырабатываться импульсы, что соответствует позиционированию по оси +Х,При проведении "смычком" по "струне" под углом будут вращаться обэ вэпа 2 и 5, прокатываясь друг по друу своими обрезиненными образующими поверхностями, при этом координатные преобразователи 41 и 42 обоих валов будут отрабатывать соответствующее количество импульсов, пропорциональное углу и расстоянию позиционирования по осям + Х и + У.При работе с манипулятором создается ощущение прокатываиия шарика между двумя пластинами, а обрезиненные валы усиливают это необычное и приятное ощущение, Эффект "плоскоо шара" позволяет 10 15 20 25 30 35 40 осуществить конструкцию трехмерного манипулятора (фиг,3),Дпя этого на основании 1 установлен третий вал 7,...
