G05D 9/02 — без вспомогательных источников энергии
Устройство для перепуска жидкого аммиака из конденсатора в испаритель
Номер патента: 1312540
Опубликовано: 23.05.1987
Авторы: Довгалев, Покровская, Пытченко, Сидорова, Шахова
МПК: G05D 9/02
Метки: аммиака, жидкого, испаритель, конденсатора, перепуска
...Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к холодильнойтехнике, а именно к поплавковым регуляторам уровня холодильного агента в сосудах холодильных установок,Целью изобретения является повышениеточности устройства.На чертеже изображено предложенноеустройство, разрез.Устройство содержит поплавковую камеру 1, рычажную камеру 2, перепускнуютрубу 3, проставку 4, отстойник 5 со спускным вентилем 6, входной патрубок 7, образующие корпус устройства,Рычажная система состоит из рычага 8,закрепленного на двух шарнирах 9. На рычаге 8 закреплена игла 1 О клапана. Седло 11 клапана закреплено в фланце 12.Подъемный механизм состоит из трех...
Регулятор уровня воды в бьефах гидротехнических сооружений
Номер патента: 1315951
Опубликовано: 07.06.1987
Авторы: Дегтярев, Кибальников, Кунченко, Трифонов
МПК: G05D 9/02
Метки: бьефах, воды, гидротехнических, регулятор, сооружений, уровня
...чертеже схематически изображенпредлагаемый регулятор, сечение попродольной оси. 15Регулятор уровня включает верхний1 и нижний 2 бьефы, соединенные между собой трубчатым водовыпуском 3,водослив 4 с колпаком 5, а также гидроциклон 6, являющийся источником вакуума, с питающим 7 и сливным 8 патрубками, и с песковым патрубком 9,соединяющим гидроциклон 6 с полостьюколпака 5. Полость колпака 5 сообщенас атмосферой трубкой 10, выходнойпатрубок которой закреплен на рычаге11. Рычаг 11 снабжен шарниром 12, апоплавковый датчик уровня 13 - перемещаемым шарниром 14.Устройство работает следующим об- ЗОразом.При достижении уровня верхнегобьефа 1 вьппе торца трубки 7 по нейпоступает вода в нижний бьеф 2 черезгидроциклон 6, Из-эа возникновения ....
Устройство для регулирования подачи чернил в струйные пишущие головки
Номер патента: 1315952
Опубликовано: 07.06.1987
Авторы: Базилевич, Безвербная, Гурвич, Ленчук, Рогач, Шишкин
МПК: G05D 9/02
Метки: головки, пишущие, подачи, струйные, чернил
...вытекания,чер" нил из ивкектирующей камеры 12 опре-, деляется равенством Р = Рс,.Учитывая соотношение (3), получаем 31Н = - Н - Ь.2 г"г(4) При работе пишущей головки и инжектировании капель чернил через выходной капилляр 13 давление в инжектирующей камере 12 понижается и в нее начинают перетекать чернила иэ резервуара 1.Поскольку резервуар 1 герметичен, уменьшение количества чернил в нем приводит к уменьшению уровня Ь, и воздух иэ второй камеры 10 в виде пузырька проходит под перегородкой 11 в резервуар 1. Уровень восстанавливается, закрывая доступ воздуха в. резервуар 1. После ухода пузырька воздуха из второй камеры 10 образовавшееся разрежение восстанавливается за счет прохода атмосферного воздуха из атмосферы через первую полость 8...
Регулятор уровня воды
Номер патента: 1322238
Опубликовано: 07.07.1987
Авторы: Казаков, Кибальников, Трифонов
МПК: G05D 9/02
Метки: воды, регулятор, уровня
...Трубка 10соединяется также третьей трубкой11 с сужением второго сопла 12 Вентури. Трубопровод 8 соединяет первоесопло Вентури 4 с вторым соплом Вентури 12.Регулятор работает следующим образом.При увеличении уровня воды вьше,заданного значения торец трубки 10оказывается в воде и доступ воздухав горловину сифона 9 прекращается.Благодаря отсосу воздуха по третьейтрубке 11 с помощью второго соплаВентури 12 сифон 9 заряжается, Призарядке сифона 9 пьезометрическое давление во второй трубке 7 падает и во- рда перестает изливаться в патрубок6. Остаток воды изливается через щель.образованную соосными второй трубкой7 и патрубком Ь. Через эту щель атмосферный воздух по первой трубке 5 45поступает в полость колпака 2 и разряжает основной сифон,...
Устройство для регулирования уровня суспензии в ванне дискового вакуум-фильтра
Номер патента: 1324014
Опубликовано: 15.07.1987
Авторы: Дубовский, Золотарев, Кипа, Куринный, Пацкан
МПК: G05D 9/02
Метки: вакуум-фильтра, ванне, дискового, суспензии, уровня
...При колебании уровня в ц 0 ванне вакуум-фильтра 6 изменяется величина потока перелива из ванны, а следовательно, и угол отклонения подпружиненного Флажка , который перемещает шток преобразователя. Б результате остроконическая часть штока перемещается в нижней части патрубка изменяя сечение зазора между патрубком и штоком, что вызывает изменение величины давления воздуха в магистра- у 0 ли, подключенной к выходу преобразователя 2, и в мембранном испопнительном механизме 4. Под действием силы давления воздуха клк пружины механизма происходит перемещение мембраны пропорционально велич нг давления Изменяется положеие регулирующего органа 5, а следовательно, к величины потока суспензкк поступающей и ва-. 14 2куум-фильтр 6, что влияет на...

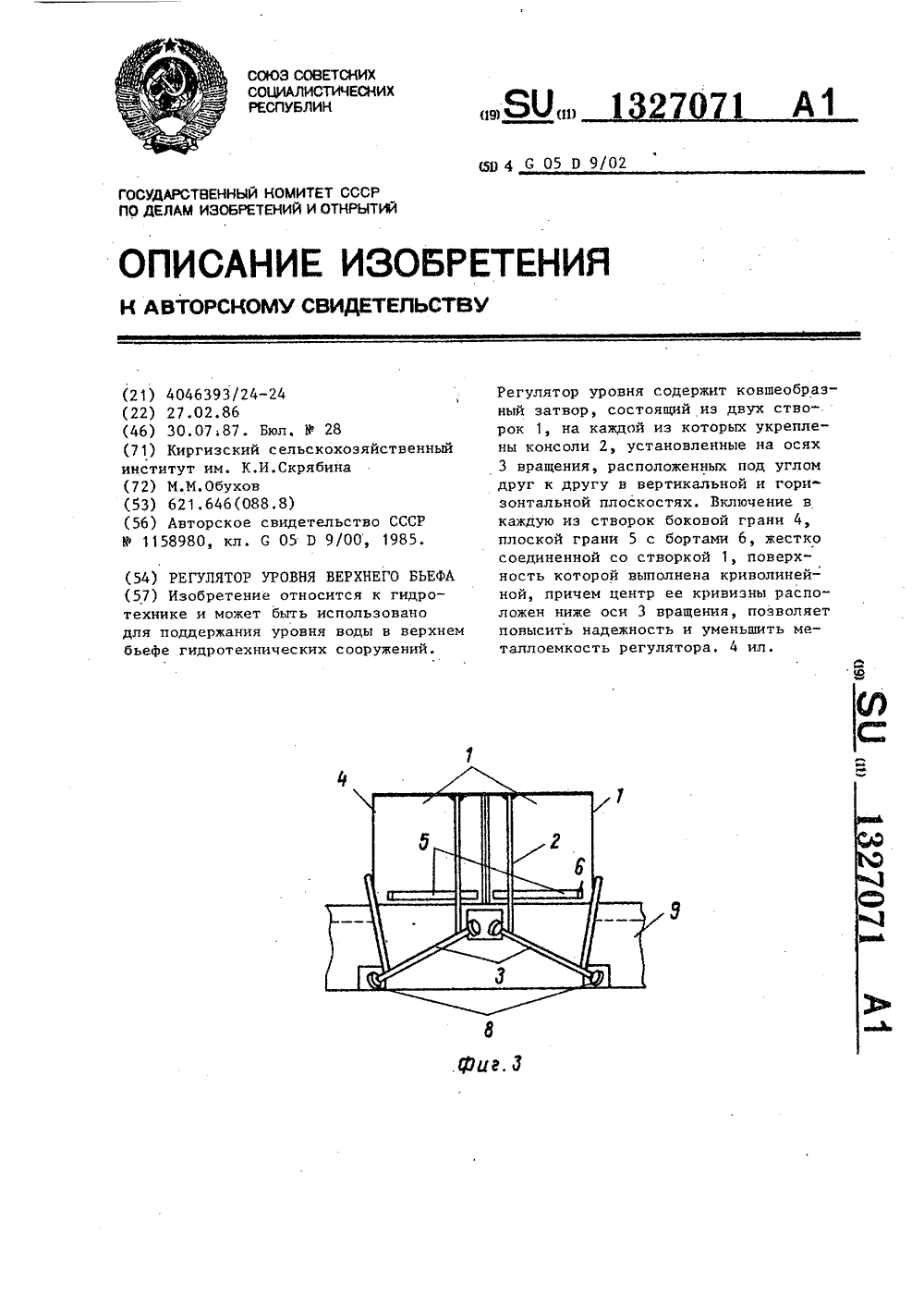

Регулятор уровня верхнего бьефа
Номер патента: 1327071
Опубликовано: 30.07.1987
Автор: Обухов
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
...грани 5 с бортами 6, 45 при этом момент от сил гидродинамического давления воды превышает момент от сил веса створок 1, и наоборот, при уменьшении - момент от сил веса створок 1, а при уменьшении мо мента от сил гидродинамического давления воды на плоские грани 5 с бортами 6 грани створки 1 прикрываются,Регулятор уровня верхнего бьефа работает следующим образом. 55При появлении воды в верхнем бьефе сооружения она начинает перетекать через зазоры между плоскими гранями 5 с бортами 6 и боковыми граня 71 2ми 4 и в объем, образованный криволинейными поверхностями створок плоскими гранями 5 с бортами 6 и боковыми гранями 4 (при закрытом, положении регулятора), т,е. уровень воды в этом объеме и в верхнем бьефе одинаков. Таким образом, только...
Устройство для управления потоком в русле канала
Номер патента: 1328798
Опубликовано: 07.08.1987
МПК: G05D 9/02
...образом.Пусть в русле канала 1 существуетноминальное состояние с расходом О= В Н, Ч, где В - ширина русла кана -ла 1; Н, - текущий уровень; Ч - свепняя скорость потока. Для выбранногопрямоугольного русла В - величинапостоянная. Расход Я можно изменитьтолько через головной водозабор, находящийся на неограниченном расстоянии от водовыпуска 2, поэтому Ястрого фиксированная величина.Если требуется повысить уровеньпотока в русле. канала 1, а значит,и в боковом водовыпуске 2 до значения Н , которое задается от управляемого источника 6 давления. Разность (Н -Н,) положительна, следовательно, в гибкие оболочки 7 нагнета. - .ется воздух от источника 6 давленияи высота элементов 3 шероховатости1 2в русле канала 1 увеличивается с Н до НЗа...
Устройство для регулирования уровня воды в верхнем бьефе гидротехнического сооружения (его варианты)
Номер патента: 1330611
Опубликовано: 15.08.1987
МПК: G05D 9/02
Метки: бьефе, варианты, верхнем, воды, гидротехнического, его, сооружения, уровня
...равенство моментовот си 11 действующих ца затвор 1, нарушается и последний приходит в движение, открывая выпускное отверстие4 и сбрасывая излишки воды в нижнийбьеф. Одновременно нарушается равенство притока и оттока воды из водоцацолцяемой емкости затвора. В то жевреГ 1 я по мере открытия затвора 1 свободная поверхность воды скользит по напорной грани водонаполняемой емкости затвора 1, что приводит к изменению площади живого сечения профилированного выреза 3.Новое равновесное состояние затвора наступает при восстановленииравенства моментов от сил, действующих на затвор 1, и равенство притока и оттока воды из водонаполняемойемкости затвора 1.При понижении уровня воды в верхнем бьефе процесс повторяется в обратном порядке,Профиль...
Регулятор уровня жидкости
Номер патента: 1332272
Опубликовано: 23.08.1987
Авторы: Виноградова, Карсавин, Рудыко, Шляхин
МПК: G05D 9/02
Метки: жидкости, регулятор, уровня
...переливного патрубка 9внутрь герметичного резервуара 1 осуществляется поворотным приводом 12через кинематическую связь зубчатыхшестерен 16 и 17 и задатчик 18 уровня,Автоматический режим поддержания уровня жидкости н герметичномрезервуаре 1 осуществляется следующим образом,Внутренняя полость перелинного 9и сливного 13 патрубков, заключеннаямежду жиклером 10 и частотным расходомером 14 с дросселем 15 расхода,превращена в замкнутую полость переменного упругого объема, величина упругости которого зависит от положения уровня жидкости относительно верх.него среза переливного патрубка 9 ижиклера 10, Так, например, при поныпении уровня жидкости срез переливного патрубка 9 с жиклером 10 затапливается и через канал жиклера 10 взамкнутую полость...
Водовыпуск-регулятор уровня воды
Номер патента: 1332273
Опубликовано: 23.08.1987
МПК: E02B 13/02, G05D 9/02
Метки: водовыпуск-регулятор, воды, уровня
...оголовка 1, В боковой стенке камеры 3 имеется отверстие8, соосно которому внутри камеры 3установлена выходная часть эжектирующего патрубка 9, а входная часть 10патрубка 9 установлена в дне камеры3 напротив оголовка 1. Патрубок 9 сотверстием 8 образуют эжектирующееустройство, Запорный патрубок 7 снабжен клапаном 11; прикрепленным кстержням 6 напротив входной частиэжектирующего патрубка 9. В дне камеры 3 имеется отверстие 12, через которое пропущен шток 5, а сама камера3 снабжена водосливным цилиндром 13,охватывающим камеру 3 по периметру иустановленным с возможностью вертикального перемещения вдоль камеры ификсации крепежным винтом 14 на ней 40на заданной отметке, Оголовок 1 установлен в регулируемом бьефе 15.В начале подачи воды...
Регулятор уровня воды в канале
Номер патента: 1335942
Опубликовано: 07.09.1987
Авторы: Бабаян, Востриков, Разуваев, Савченко, Яковлев
МПК: G05D 9/02
Метки: воды, канале, регулятор, уровня
...на фиг. 2 - сечение А - А на фиг. 1.Регулятор уровня воды состоит из корпуса, выполненного в виде переходника 1, закрепленного на водовыпуске 2. На переходнике 1 закреплены два параллельно расположенных горизонтальных патрубка 3, обеспечивакщие уравновешивание силового воздействия воды на запорный орган 4, выполненный в виде гибких лент, перекрывающих водовыпускные окна 5, расположенные в нижней части патрубков 3. Одни кромки гибких лент жестко закреплены между патрубками 3, а другие жестко соединены с поплавковым приводом 6, перемещающимся по направляющим 7. Это обеспечивает быстродействие регулятора при минимальном ходе поплавкового привода и высокую точность поддержания уровня воды в канале (оросителе). Заполнение оросителя 8...
Стабилизатор расхода воды
Номер патента: 1335943
Опубликовано: 07.09.1987
Автор: Бочкарев
МПК: G05D 9/02
Метки: воды, расхода, стабилизатор
...верхнего бьефа От Нрасц = Ниии (равного Отметке кромки нижнего цилиндра 4 для закрытого положения затвора 1) до Н (равного отметке этого цилиндра при максимальном открытии) аиа- принимаем = 0,5 Н"н, истецение происходит из верхнего цилиндра 3. При этом коэффициент расхода р кольцевой щели под затвором 1 близко по величине - Н, цто обеспечивает Я: сопз 1 (с допустимой ошибкой ( 5 о 4). По мере роста напора в верхнем бьефе больше Н коэффициент расхода начинает отклоняться от величины 1 ГК (возрастая), и произведение р- Н начнет увеличиваться больше допустимого. Но по достижении напора Н начинается перелив через цилиндр, и вода по нему начнет поступать навстречу основному потоку, обеспечивая дополнительное гидравлическое...
Устройство для стабилизации уровня в резервуаре
Номер патента: 1339506
Опубликовано: 23.09.1987
Авторы: Колмаков, Писанка, Симонов
МПК: G05D 9/02
Метки: резервуаре, стабилизации, уровня
...4 отслеживает заданный уровень жидкости. При этом в нормальном положении золотниковые втулки 6 и 7 (фиг1) полностью перекры-. вают профилированные отверстия 12 и 13, т,е. налив и слив жидкости через полости 14 и 15 невозможен. При понижении уровня жидкости, например, вследствие утечек или использования потребителем поплавок 4 через шток 5 перемещает золотниковые втулки 6 и 7, продолжая перекрывать профилированные отверстия 12, вследствие чего в полость 14 невозможен проток жидкости, При этом втулка , перемещаясь, открывает профилированные отверстия 13, которые сообщают наливной канал 2 с полостью 15, с емкостью 1 и далее с резервуаром 19, т.е, в соответствйи с понижением уровня осуществляется подвод жидкости,Жидкость из наливного...
Система регулирования уровней воды в бьефах каскада гидротехнических сооружений на водотоке
Номер патента: 1339507
Опубликовано: 23.09.1987
Автор: Альферович
МПК: G05D 9/02
Метки: бьефах, водотоке, воды, гидротехнических, каскада, сооружений, уровней
...водопроводной трубки 9. При этомобщая водопропускная способностьперекрываемых кольцевым поплавком15 расходных отверстий 17 в гибкойводопроводной трубке 21 не меньшеобщей водопропускной способноститрубок 21 и 22, общая водопропускнаяспособность трубок 20 и 21 большеводопропускной способности отверстия23, сообщающего водоналивной поплавок 18 с верхним бьефом сооружения19, а каждая из трубок 20 и 21 вотдельности имеет меньшую водопропускную способность, чем отверстие23, С водоналивным поплавком 18 соединен напорный щит 24. За сооружением 2 размещен нижний бьеф 25,Система работает следующим образом.При увеличении забора воды из участка водотока ниже (по течению) сооружения 2 уровень воды в его нижнем бьефе падает, а кольцевой поплавок...
Устройство для регулирования уровня воды в нижнем бьефе
Номер патента: 1341622
Опубликовано: 30.09.1987
МПК: G05D 9/02
Метки: бьефе, воды, нижнем, уровня
...датчик 9 уровня нижнего бьефа открыт и вода, поступающая по трубопроводу 7 в цилиндрическую емкость 4, вытекает из нее, ликвидируя гидростатическое давление на затвор 5 сверху, который под действием напора в верхнем бьефе перемещается в отверстии 6 цилиндрической емкости 4 вверх до соприкосновения штока-ограничителя 11 с упором 12, установленным с помощью стопорного винта 13 так, чтобы обеспечивалась необходимая степень отверстия цилиндрического водовыпуска 1. При перемещении затвора 5 в верхнее положение (показано пунктиром) вода из верхне - го бьефа поступает в нижний бьеф и заполняет его до заданного поплавковым датчиком 9 уровня нижнего бьефа. После достижения заданного уровня в нижнем бьефе клапан датчика 9 уров ня нижнего...
Регулятор уровня воды
Номер патента: 1342973
Опубликовано: 07.10.1987
Автор: Бочкарев
МПК: E02B 7/18, G05D 9/02
Метки: воды, регулятор, уровня
...расположен над концом патрубка 6. На выходе иэ сифона 1 имеется водомерный порог 19, эа которым расположен водовыпуск 20 (трубчатый или открытый) а выход си О фона 1 оборудован смотровым колодцем 21 с лестницей 22. Регулятор уровня работает следующим образом, 55Установочным винтом 16 устанавливается высотное положение поплавка 17 ца заданный уровень нижнего бьефа 5, тем самым завершается подготовка регулятора к работе, В нерабочем положении, т.е. когда воды в верхнем бьефе 3 нет, а также когда уровень в нижнем бьефе 5, а следовательно, в колодце 12 будет ниже заданного, клапан 18 под действием силы тяжести поплавка 17 находится в верхнем положении, обеспечивая свободный доступ воды в зарядный патрубок 6.Вода через зарядный...
Устройство для регулирования уровня воды в бьефах гидротехнических сооружений
Номер патента: 1348783
Опубликовано: 30.10.1987
Авторы: Глазьев, Ерофеев, Коваленко, Пономаренко, Шавырко
МПК: G05D 9/02
Метки: бьефах, воды, гидротехнических, сооружений, уровня
...органа26 и открывает вход 27 При этомчасть воздуха эд счет вакуума отисточника 28 вакуума по пневмопроводу 29 ц по выходу 41 отсасываетсяиз корпуса мембранной камеры 1стопорящей мембранной камеры 20,в результате чего мембрана 10 перем -щает кольцевую втулку 9 вправо перекрыв при этом окна 8 трубчатогоседла 7, и мембрана 21 выводит иззацепления с штангой 16 фиксатор 17ее положения,Прекращение поступления воздухав регулятор приводит к увеличению45расхода и росту уровня воды в нттжнембьефе, в результате выталкивающаясила воды перемещает датчик 2 уровнявверх, в месте с цим шарциртгый ртгтдт14 с П-образной скобой 15 и штангой6,б16, которая свободно перемещается внаправляющей муфте 44, вращая приэтом звездочку датчика 42...
Устройство для регулирования уровня воды
Номер патента: 1348784
Опубликовано: 30.10.1987
Автор: Весов
МПК: G05D 9/02
...уровень в оросцтеле 2 достигает максимального значения (отключилась дождевальная машина), попла 55вок 29 уменьшает растягивающее воздействие на плоскую пружину 33 и поддействием цилиндрической пружины 34перебрасывает их в нижнее положение.При этом плечо коромысла 27, вэаимоз13 перебрасывает их в верхнее положение, При этом плечо коромысла 27, взаимодействующее с рычагом 26 переключателя 6, поднимается под действием пружины 28 и массы поплавка 30. Заслонки переключателей 16 и 7 сообщаются с каналами соответственно питания 18 и слива 19. В нижерасположенную герметичную полую эластичную трубку 12 подается давление жидкости, а вышеерасположенная герметичная полая эластичная трубка 11 в это время сообщена с атмосферой. Цилиндрический затвор...
Регулятор уровня верхнего бьефа в канале
Номер патента: 1348785
Опубликовано: 30.10.1987
Авторы: Кривошеева, Сергеев
МПК: G05D 9/02
Метки: бьефа, верхнего, канале, регулятор, уровня
...щ и й с я тем, что горизонтальная ось вращения выполнена из двухчастей, каждая из которых прикрепленак ребрам торцовых напорных граней треугольной призмы.г У г При уровне воды в верхнем бьефе ниже расчетного затвор закрыт, так как сила давления воды на нижнюю часть гибкой оболочки 5 больше, чем на верхнюю. По достижении уровнем воды в верхнем бьефе заданной отметки каркас поворачивается по часовои стрелке вокруг оси 2 вращения и принимает вид, изображенный на фиг.2. Образуется приданное водопропускноеУЮЕ 40 иг. 2Составитель Т.ЗадворнаяТехред А. Кравчук Корректор Н.Король Редактор А.Маковская Заказ 5188/46 Тираж 862 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д....
Регулятор уровня верхнего бьефа в гидротехнических сооружениях
Номер патента: 1348786
Опубликовано: 30.10.1987
Автор: Бочкарев
МПК: G05D 9/02
Метки: бьефа, верхнего, гидротехнических, регулятор, сооружениях, уровня
...этойсилы относительно оси2 вращения затвора, При предельном положении затвора 1 плоские его части испытывают давление воды со стороны верхнего бьефа Р, и Р на дополнительную налорную стенку 7, противодавление воды отсутствует, Если плечи сил Р, и Р равны, т.е, 1 г=1. 1 то уравнение моментов можР Рфно записать М =(Р, +Р )1 -С 1 =О,Обозначим для этого положениясумму Р, +Р =Р (сила Р, определяетсяпо формуле гидростатики; Р , строго говоря, определяется экспериментально, но без учета стенки,т,е, при равенстве высот стенок 4 и 7, Р тоже можно определить поформуле гидростатики и тогда можно записать 10 15М =Р 1 -С 1 =Осгде Р - по формуле гидростатикиР-р я -1(Ь,+Ь,)1 +С 1,=О,Ь 40 здесь Ъ и Ь - суммарные шины стенок 4 и 7;Ь - действующий...
Регулятор давления
Номер патента: 1352466
Опубликовано: 15.11.1987
МПК: G05D 9/02
...элемент 13, связанный с25клапаном 14, вход которого соединенс рабочей камерой гидроусилителя 15,и дополнительный мембранный чувствительный элемент 16, связанный с клапаном 17, вход которого соединен сполостью 18 мембранного чувствительного элемента 13, Выход клапана 17соединен с выходным патрубком 3, аподмембранная полость 19 соединенас рабочей камерой гидроусилителя 15,Регулятор давления работает сле- ЗБдующим образом,При подаче воды во входной патрубок 2 регулирующий орган 8 и мембрана 5 перемещаются вверх, открывая доступ жидкости в выходной патрубок 3, Одновременно жидкость начинает заполнять рабочую камеру гидроусилителя 15, Давление из выходного патрубка 3 передается на выход клапана 17, связанного с дополнительным...
Устройство для регулирования уровня жидкости в емкостях
Номер патента: 1354168
Опубликовано: 23.11.1987
Авторы: Ляшенко, Останина, Проценко
МПК: G05D 9/02
Метки: емкостях, жидкости, уровня
...при перекрытиивентиля 20, т,е. окончания процессаперемешинания.Устройство работает следующим образом,При наполнении емкости 2 жидкостьюее поток проходит по трубопроводу 3при включенном насосе (не показан)через отверстия 6 и 8 и щелевой зазор 15 между пятой 5 и диском 7 н попасть корпуса 1 н далее в емкость 2,Уровень жидкости в емкости 2 поньппается и когда касается поплавка 16,последний начинает всплывать и черезрычаг 17 поворачинает вал 9, приэтом поворачивается также поперечина11 с роликами 13 и диск 7,1По мере поворота диска 7 относительно пяты 5 отверстия 6 постепенно перекрываются телом диска 7, что приводит к уменьшению потока, при этом благодаря контакту роликон 13 с опорой 1 О сохраняется зазор 15,При достижении жидкостью...
Устройство для регулирования уровня жидкости в сосуде при ее расходе
Номер патента: 1357927
Опубликовано: 07.12.1987
Автор: Карпов
МПК: G05D 9/02
Метки: жидкости, расходе, сосуде, уровня
...с отверстием 12, Поплавки 6и 7 размещены в разных частях камеры10 В качестве жидкости 13 в камере10 можно использовать обычнуя воду,Устройство работает следующим образом,В исходном положении поплавок 3погружеп в жидкость 2 нижнем торпомот заданного уровня на глубину Х,.При этом поплавки б и 7 погружены наглубину Х 2, Х, Механизм погружениянаходится в равновесии, Уравнениеравновесия имеет следующий вид:) - удельные веса жидкос)1 ф 42тей 2 и 13 в камере10;г,гг,г- радиусы шкивов барабана 5, к которым при -кре ены нити 4 8 и 9 55При понижении уровня жидкости 2условие равновесия (1) не выполняется,Поплавок 3 начинает погружение датех пор, пока уровень жидкости 2 не повысится до заданного за счет вытесненияжидкости 2 поплавком 3,...
Регулятор уровня в бьефах гидротехнических сооружений
Номер патента: 1361511
Опубликовано: 23.12.1987
МПК: G05D 9/02
Метки: бьефах, гидротехнических, регулятор, сооружений, уровня
...му периметру сечения поплавка 3, на внутренней поверхности которого установлены ребра 9, в равном количестве с гофрами 8 патрубка.1.Регистор работает следующим обПри повышении уровня в чеке датчика 7,уровня нижнего бьефа сообщает внутреннюю полость поплавка 3 с нижним бьефом, при этом вода, поступающая в полость поплавка 3 через впускное отверстие 5, выливается через трубопровод 6 в нижний бьеф.Поплавок 3 всплывает, перемещаясь от носительна водовыпускных окон патрубка 1, причем внутренняя поверхность поплавка 3 воздействует в месте контакта с тором 4, вызывая перекатывание по плоскости контакта. 50 Перемещение поплавка 3 отнаситель но патрубка 1 вызывает перекатывание тора 4 в том же направлении при отсутствии трения скольжения в...
Регулятор уровня в бьефах гидротехнических сооружений
Номер патента: 1363149
Опубликовано: 30.12.1987
Авторы: Ковшевацкий, Свистунов, Сергеев
МПК: G05D 9/02
Метки: бьефах, гидротехнических, регулятор, сооружений, уровня
...оболочка 9 образуют полость 10 переменного объема, сообщенную с трубопроводом 4.Регулятор работает следующим образом.При расчетном уровне воды в нижнембьефе поплавковый. клапан 5 перекрывает выходной патрубок трубопровода4. При повьппении давления в полостикольцевого полого элемента 3 уменьшается пропускная способность сооружения. В свою очередь повьппаетсл давление и в полости 10, Повышение давления в полости 10 ведет к перемещению водобойной стенки 6 навстречу потоку. Перемещение водобойной стенки.6 происходит до образования надежного контакта с незакрепленным концомзатвора 2, что исключает непроизводительные потери воды.При понижении уровня воды в нижнем бьете поплавковый клапан 5 открываетсл, сообщал трубопровод 4 снижним бьеЬом....
Гидрорегулятор б-1
Номер патента: 1363150
Опубликовано: 30.12.1987
Автор: Беркутов
МПК: G05D 9/02
Метки: гидрорегулятор
...Бработает следующим образом.При заполнении верхнего бьефа до заданного уровня вода самотеком поступает через сифонный водовыпуск 1 в нижний бьеф. Отверстия 3 и 4 в этом случае не перекрыты водой и воздух проникает в сифонный водовыпуск 1 через них. В сифонном водовыпуске 1 образуется двухфазный поток, преимущественно воздушный и сифон 5 10 15 20 25 30 35 2ный, водовыпуск 1 в этом случае обеспечивает минимальный расход воды. При превышении уровня воды выше заданного уровня боковые отверстия 3 частично переккрываются водой и суммарная площадь боковых отверстий 3 и торцового отверстия 4, через которые проходит воздух в воздухоразрядную трубку 2, уменьшается, что приводит к увеличению расхода воды через сифонный водовыпуск. Когда вода...
Регулятор уровня жидкости
Номер патента: 1374187
Опубликовано: 15.02.1988
МПК: G05D 9/02
Метки: жидкости, регулятор, уровня
...уровня жидкости в нескольких сосудах малого объема при наличии одной линии отсоса.Целью изобретения является расширение технологических возможностей регулятора.На чертеже схематично изображен 5 регулятор уровня жидкости.Регулятор уровня жидкости содер.жит приемный патрубок 1 с отверстиями 2 на его боковой поверхности, поплавок 3 и жестко связанный с ним 20 кольцевой затвор 4, установленный концентрично приемному патрубку 1. Расстояние от верхнего края приемного патрубка 1 до центра отверстий 2 в его боковой поверхности выбрано из 25 соотношения где 1, - длина кольцевого затвора 4;1 - расстояние до центра отверстий 2.Поплавок 3 установлен на изогнутый снабженный заглушкой 5 конец приемного патрубка 1. На боковой поверхности...
Регулятор уровня воды
Номер патента: 1381441
Опубликовано: 15.03.1988
Авторы: Денисов, Разуваев, Савченко, Яковлев
МПК: G05D 9/02
Метки: воды, регулятор, уровня
...затвор 2 закрыт, рычаг 4 удерживаетсяв исходном положении фиксатором 9. При отведении фиксатора 19 поворот 55 ный эатнор 2 под действием давления воды в верхнем бьефе переводится в положение "Открыто"Вода из верхнего бьефа через водовыпуск 1 поступает в канал нижнего бьефа. Одновременно вода из верхнего бьефа по импульсной магистрали О подводится к поплавковому клапану 1. Под действием нагруженного штока 15 мембрана 14 перекрывает входной патрубок 12, исключая поступление воды в регулирующее устройство 6,При увеличении уровня воды в нижнем бьефе до заданного предела поплавок 18, ноздействуя через коромысло 17 на шток 15, освобождает мембрану 14. Вода через входной патрубок 12 поплавкового клапана 11 поступает иэ наливного канала 1 О в...
Сооружение для регулирования уровня воды в водотоке
Номер патента: 1381442
Опубликовано: 15.03.1988
МПК: G05D 9/02
Метки: водотоке, воды, сооружение, уровня
...затвора 5 происходить только при стабилизации положения основного затвора 3. При дальнейшеи увеличении расхода воды основной затвор 3 наращивает свое открытие, вследствие чего происходит больший отток воды иэ камеры затвора 5, ион, опускаясь ниже, достигает уровня следующей трубы 7 (на фиг.1 - 3, работа затворов 3 и 6 показана пунктирной линией). В связи с этим начинается отток воды по указанному трубопроводу 7 из камеры вспомогательного затвора 6 сброса донных слоев воды. В результате наполнение в камере затвора 6 начинает снижаться и под действием силы давления, возникшей вследствие этого, затвор 6 начинает подниматься, дополнительно сбрасывая избыточный расход в нижний бьеф сооружения. 15При дальнейшем увеличении расхода воды,...
