G04F 10/06 — измерением фаз

Страница 3

Устройство для измерения временидребезга электрических kohtaktob

Загрузка...

Номер патента: 840787

Опубликовано: 23.06.1981

Автор: Вюркалов

МПК: G04F 10/06

Метки: kohtaktob, временидребезга, электрических

...прохождение импульсов с генератора 9 импульсов на входы счетчиков 4 и 14,которые изменяют свое состояние скаждым пришедшим импульсом.формирователь импульсов 12 в момент появления. контакта в проверяемом контакте выдает сигнал, по которомукод счетчика 14 записывается в регистр 15 для хранения, и этот же за 40 держанный на элементе задержки 13 сигнал сбрасывает счетчик 14 в нулевоесостояние. В дальнейшем счетчик 14 будет заполняться с каждым пришедШим импульсом с генератора 9 импульсов. На входы элемента И 11 поступают разрешающий сигнал с триггера 2, за держанные на элементе задержки 10 нмпульсы с генератора 9 импульсов и единичные сигналы в момент пропада-ния контакта в проверяемом контакте, при этом частота импульсов на выходе...

Способ измерения фазового времени задержки сигналов

Загрузка...

Номер патента: 864238

Опубликовано: 15.09.1981

Авторы: Баженов, Батуревич, Маевский

МПК: G04F 10/06

Метки: времени, задержки, сигналов, фазового

...2,Между выходом и входом исследуемого четырехполюсника 2 включены параллельно устройство счета целых цикловизменения разности фаз 3 и фаэометр 504, Ко входу исследуемого четырехполюсника 2 подводится сигнал генератора 1 с частотой, равной Юи, гдезначение 1 Ю 1 выбирается из условиящ 1 с ф55цгде С- время задержки сигнала на,частоте Ю 14 38 4Затем частоту входного сигнала мо",. нотонно изменяют до заданного значения Щ.Во время этого изменения частоты (момент времени с 1 , (фиг.2), а также во время 1, С (где ;момент времени, при котором частота выходного сигнала сравнивается с частотой) при помощи устройства счета целых циклов 3 путем непрерывного сравнения фаз входного и выходного сигналов считывают число целых...

Способ измерения фазового времени задержки сигнала в линиях связи

Загрузка...

Номер патента: 864239

Опубликовано: 15.09.1981

Авторы: Баженов, Батуревич, Маевский

МПК: G04F 10/06

Метки: времени, задержки, линиях, связи, сигнала, фазового

...Ш - Й, ", й. вместе с сигналом генератора 12 подается через развяэывающий мост 10 снова на выход линии связи 2 ( развязывающие мосты 3 и 10 предназ 1 ачены для разделения входных и выходныхсигналов линии ). Эти сигналы со входа лини 1 связи поступают на входы фильтров 7 7" и 8, где фильтры 7 7 ". пропускают соответствующие компоненты дискретного множества частот на смесители 44 , а фильтрИ нижних частот 8 пропускает сигнал с частотой Й вспомогательного генера 5 30 55 Ю 45 505 тора 2 на один из входов фаэометра. На второй вход фазометрапоочередно при помощи коммутатора.5, управляемого блоком 9, подводятся также сигналы от смесите,лей 44 , Ж и Щ 1+ 9 09 и Ф 2+ ЯЮ 11 и Ж+ ЯПолученные показания фазометра на каждом из коммутируемых сигналов...

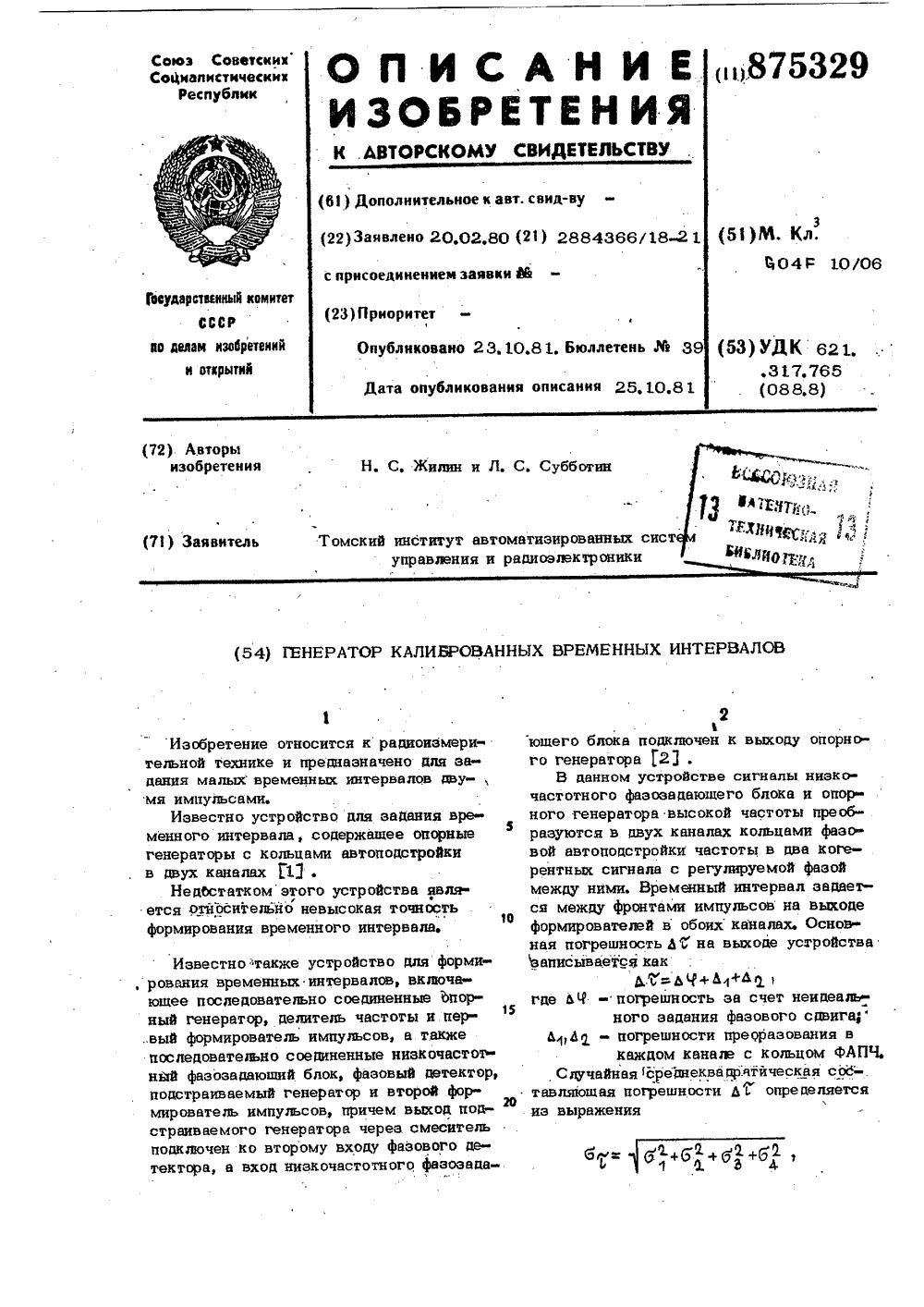

Генератор калиброванных временных интервалов

Загрузка...

Номер патента: 875329

Опубликовано: 23.10.1981

Авторы: Жилин, Субботин

МПК: G04F 10/06

Метки: временных, генератор, интервалов, калиброванных

...генератора, дополнительно введены последовательно соединенные первыйделитель частоты, блок сравнения, второйделитель частоты и фильтр нижних частот,выход которого подключен ко второму вхо 35ду смесителя, а второй вход блока сравнения соединен со входом первого дополнительного делителя частоты и выходом опорного генератора.40На чертеже представлена структурнаясхема генератора калиброванных временныхинтервалов.Устройство содержит опорный генератор1, делитель 2 частоты, первый формирова- .тель 3 импульсов, низкочастотный фазоэадающий блок 4, фазовый детектор 5, смеситедь 6, подстраифаемый генератор 7,второй формирователь 8 импульсов, блок9 сравнения, первый дополнительный делитель 10, второй дополнительный делитель 11 и фильтр 12...

Способ измерения неравномерности группового времени задержки в полосе частот и устройство для его осуществления

Загрузка...

Номер патента: 883860

Опубликовано: 23.11.1981

Автор: Грачев

МПК: G04F 10/06

Метки: времени, группового, задержки, неравномерности, полосе, частот

...4, частотный детектор 5, узел6 выделения несущей частоты, перемножитель 7, элемент 8 фазовой автоподстройки, интегратор 9 со сбросом,индикатор 10 неравномерности ГВЗ ииндикатор 11 несущей частоты.Устройство работает следующимобразом,Свипированное, несущее синусоидальное колебание, с генератора 1 подается на частотный модулятор 2, навторой вход которого подается низкочастотное синусоидальное колебаниес генератора 3. Измерительный частотно-модулированный сигнал подаетсяна вход исследуемого четырехполюсника 4. С выхода последнего измерительный сигнал поступает на вход частотного детектора 5 и на вход узла 6выделения несущей частоты.При прохождении частотно-модулированного сигнала через четырехполюсники с нелинейной фазовой...

Устройство для измерения фазового времени задержки сигналов

Загрузка...

Номер патента: 930224

Опубликовано: 23.05.1982

Авторы: Баженов, Батуревич, Маевский

МПК: G04F 10/06

Метки: времени, задержки, сигналов, фазового

...(БУ) на фазометр подается команда, разрешающая его работу. Код результата изме" рения, полученного с помощью Фазометра 3, переписывается в сдвиговый регистр.1, где этот код с приходом сигнала с БУ 10 сдвигается так, чтобы он занял те разряды сдвигового регистра 4, которые связаны с входами сумматора 5. На вторые входы сумматора 5 в этот момент подается код с выхода регистра 9, значение которого равно нулю. По команде БУ 10 умно- житель 7 производит умножение числа выраженного выходным кодом сумматора 5 на коэфФициент Ь 1, равный отношению масштабов соседних шкал "- гу в данном случае второй кФя. гпервой ). Полученный в результате умножения код подводится к вторым входам блока 6 стыковки шкал. В это время по команде БУ 10 к входу...

Цифровое устройство для измерения фазового времени задержки сигналов

Загрузка...

Номер патента: 945848

Опубликовано: 23.07.1982

Авторы: Баженов, Батуревич, Маевский

МПК: G04F 10/06

Метки: времени, задержки, сигналов, фазового, цифровое

...входу исспедуемогочетырехпопюсника 2 подводится тестовый.сигнал с частотой 0), 4 значение которойниже значения ц) но выше значения частоты соответствующей соседней 3-й шкале. Код результата измерения, соответствующего этой частоте аналогично по команде блока 1 1 управпения, фиксируетсяв регистре фвзометра 3 и затем поступает на входы умножитепя 4 кодов, в котором по команде блока 11 управления происходит умножение этого кода на чиспо,равное отношению частот соседних шкапЮюв данном случае первой к второй),4 ваХ1 олученный код с выходов умножителя 4,поступает на первые входы бпока 7 сты-,ковки шкал. Блок 7 стыковки шкалосуществляет сопоставление резупьтвтовизмерения на соседних шкапах и опредепение числа целых фазовых циклов бопееточной...

Измеритель временных интервалов

Загрузка...

Номер патента: 951230

Опубликовано: 15.08.1982

Автор: Одиноков

МПК: G04F 10/06

Метки: временных, измеритель, интервалов

...частоты, цифровой индикатор 9,осциллографический индикатор.10и управляемый генератор 11 частоты,5Принцип измерения длительностиисследуемого импульса заключается в перемещении изображения наэкране осциллографического индикатора 10 на необходимую величи-10ну ( например, от переднего до заднего фронта) и регистрации длительности по циФровому индикатору 9.Перемещение изображения происходитпри изменении Фазы развертки относительно импульса запуска объекта 7контроля. При большой длительностиисследуемого импульса дополнительное изменение Фазы производится ав. -томатически посредством импульсного фазовращателя 5. Для этого относительно начала отсчета (условныйнуль угла )устанавливают либо3= )+уО, либор=3" со . При установкеФ у- на...

Генератор калиброванных временных интервалов

Загрузка...

Номер патента: 991364

Опубликовано: 23.01.1983

Автор: Субботин

МПК: G04F 10/06

Метки: временных, генератор, интервалов, калиброванных

...ифильтр б нижних частот образуют устройство смещения частоты опорного генератора 1.Работает устройство следующим образом.Сигнал опорного генератора 1 че рез делитель 2 поступает в формирователь 11, на выходе которого образуется опорная последовательность коротких импульсов. Одновременно сигнал опорного генератора 1 поступает 30 на вход фазозадающего блока 7, где образуется опорная низкая частота, соответствующая промежуточной частоте кольца ФАПЧ по вторичным биениям, на которой производится калиброван ное задание фазовых сдвигов. Затем .сигнал,с блока 7 поступает на вход Фазового детектора 8, выходное напряжение которого управляет частотой генератора 10, Выходной сигнал гене О ратора 10 подается на входы смесителя 9 и формирователя 12,...

Измеритель неравномерности группового времени запаздывания

Загрузка...

Номер патента: 1016768

Опубликовано: 07.05.1983

Авторы: Сметанин, Сыркашев, Шалкус

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, неравномерности

...несущих частот.не превышает нескольких или нескольких десятков герц. В таком случае срез фильтра низких частот с целью подавления составляющих с частотой коммутации как минимум на порядок меньше частоты коммутации. Процесс измерения неравномерности ГВЗ в частотном диапазоне занимает несколько десятков минут. При этом в процессе установления сигнала опорной фазы возникают переходные процессы, что ухудшает точность измерения. Цель изобретения - повышениебыстродействия и точности измеренийнеравномерности ГВЗ.Указанная цель достигается тем,что в измеритель неравномерности ГВЗ, содержащий .передатчик, соединенный с входом линии связи, и приемник, соединенный с ее выходом,включающий последовательно соединенные амплитудный детектор и...

Измеритель неравномерности группового времени запаздывания

Загрузка...

Номер патента: 1018105

Опубликовано: 15.05.1983

Авторы: Гилис, Сметанин, Сыркашев

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, неравномерности

...переходными процессами в исследуемой линии связи и узлах измерителя. Вследствие этого время измерения в широком диапазоне частот занимает от нескольких до несколькихдесятков минут. При этом крайне затруднена оперативная настройка корректора ГВЗ в линии связи. Кроме того, реализовать метод коммутации на частотах, превышающих несколько десятков мегагерц практически невозмож но из-за переходных процессов и технической сложности высокочастотных коммутаторов. Степень фазовых искажений наряду с неравномерностью ГВЗ характеризуется отклонением фазочастотной характеристики (ФХЧ) от линейного закона, т.е. нелинейностью ФЧХ.При этом необходимо эти обе характеристики определять одновременно, однако устройства для измерения нелинейности...

Устройство для измерения времени дребезга электрических контактов

Загрузка...

Номер патента: 1022110

Опубликовано: 07.06.1983

Авторы: Будашов, Лебедев

МПК: G04F 10/06

Метки: времени, дребезга, контактов, электрических

...в устройство для измерения времени дребезга электрических контактов, содер- , жашее генератор импульсов, счетчик им пульсов, цифропечатаюший блок управления, вход которого соединен с выходом формирователя импульсов записи, ввецены вентиль, формирователь калиброванного интервала .1 времени и делитель частоты, вход которо го соединен с выходом генератора импульсов, а выход через формирователь калиброванного интервала времени соединен с , первым входом вентиля, второй вход которого соединен с выходом генератора импульсов, причем выход формирователя калиброванного интервала времени соединен также с входом формирователя импульсов записи, счетный вход счетчика импульсов подключен к выходу вентиля, и вход сброса счетчика импульсов и вход...

Устройство для измерения группового времени запаздывания

Загрузка...

Номер патента: 1029131

Опубликовано: 15.07.1983

Авторы: Быков, Васильев, Добрягин

МПК: G04F 10/06

Метки: времени, группового, запаздывания

...5 элементы 6 и 7 И, генератор 8импульсов эталонной частоты, пересчетный блок 9, дешифратор 10, индикатор 11,Генераторы 1 и 2 опорного и измерительного сигналов подключены квходам коммутатора 3, Блок 1 управления коммутатором производит переключения в коммутаторе 3, выход которого подключен к выходным клеммамустройства. Формирователь 5 подключен к входным клеммам устройства ипредназначен для Формирования импульсов пауз, причем на один выход поступает импульс паузы между опорнымичастотами, на второй - импульс паузымежду опорной и измерительной частотами. С выходами Формирователя 5соединены входы элементов 6 и 7 и,которые предназначены для пропусканияимпульсов заполнения при наличии импульсов пауз и запирания при отсутствии импульсов...

Измеритель группового времени запаздывания

Загрузка...

Номер патента: 1029132

Опубликовано: 15.07.1983

Авторы: Бальчюнайтис, Гилис

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель

...модулятора подключены соответ-.ственно к второму и первому генераторам сигнапа фиксированной частоты, а выходы первого и второго модуляторов подкпючены к вхоцам сумматора, подключенного выходом к входу исследуемого аппарата магнитной записи, введены генератор управляющих сигналов, третий демодупятор, дополнительный фазовый детектор, блок вычитания, коммутатор и индикатор, причем выход генератора управпяющих сигнапов соединен с входом перестраиваемого генератора, синхронизирующим входом индикатора и управпяющим входом коммутатора, первый вход которого соединен с вторым входом бпока вычитания и выходом фазового детектора, а второй вход - с выходом бпока вычитания, при атом выход первого балансного моцупятора через третий демоцупятор...

Панорамный измеритель группового времени запаздывания четырехполюсников

Загрузка...

Номер патента: 1029133

Опубликовано: 15.07.1983

Автор: Гилис

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, панорамный, четырехполюсников

...ГКЧ 1 погрешность измерения ГВЗ составляет 1 нс.Целью изобретения. является повышение точности измерения с одновременным упрощением измерителя.Указанная цель достигается тем, что в панорамный измеритель группового времени запаздывания четырехполюсников, содержащий генератор качающейся частоты, два смесителя, следящий гетеродин, генератор пилообразного напряжения и индикатор, при этом первый выход генератора качающейся частоты соединен с входом смесителя опорного канала и с выходной клеммой для подключения исследуемого четырехполюсника, входная клем1029133 ВНИИПИ Заказ 4976/45 Тираж 411 Подписное г.Ужгород,ул.Проектная,4 Филиал ППП "Патент",ма измерителя соединена с входом смесителя измерительного канала, причем гетеродинные входы обоих...

Устройство для измерения времени задержки

Загрузка...

Номер патента: 1034014

Опубликовано: 07.08.1983

Авторы: Летунов, Симаков

МПК: G04F 10/06

Метки: времени, задержки

...причем выход высокочастотного генератора соединен с модулирующим входом ге нератора, выход которого соединен с входом модулятора одной боковой полосы, модулирующий вход которого сое динен с генератором тока, а выходс другим входом балансного смесителя, при этом выход балансного смесителя 60 через УПЧ соединен с сигнальным входом Фазового детектора, гетеродиниый вход которого через Фазовращатель соединен с вторым выходом генератора тока, а выход Фазового детектора че рез фячьтр нижних частот соединен с индикатором постоянного тока.На чертеже представлена структурная схема предлагаемого устройства.Устройство состоит из генератора 1 с частотной модуляцией, линии 2 задержки, модулятора 3 одной боковой полоды, высокочастотного генератора 4...

Способ измерения временных задержек сигнала в многолучевом канале

Загрузка...

Номер патента: 1045133

Опубликовано: 30.09.1983

Авторы: Алексеев, Халикова, Шавельский

МПК: G04F 10/06

Метки: временных, задержек, канале, многолучевом, сигнала

...г/а сигнала,соответствующих точному значению частоты узкополосных составляющих, выделенных в амплитудно-частотном спектре (АЧС) того же сигнала,На фиг. 1 предстанлены амплитудночастотный и фазочастотный спектрыдискретных составляющих сигнала; нафиг. 2 - блок-схема устройства,реализующего предлагаемый способ,Зададим закон изменения ч(у,) вниде узкополосного колебания, что является наиболее реальным описаниемсигналов, которые при выполненииспектральной обработки именуютсядискретными составляющими (ДС), Онихарактеризуются тем, что основнаяэнергия подобного колебания сосредоточена в узкой полосе частот и сцентральной частотой Ы;, чта,в своюочередь, определяется коэффициентомузкопаласности сигналами =.осаАмплитудно-частот ный спектр...

Измеритель неравномерности группового времени запаздывания

Загрузка...

Номер патента: 1046739

Опубликовано: 07.10.1983

Авторы: Сметанин, Сыркашев, Шалкус

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, неравномерности

...амплитудакоторого пропорциональна выходномунапряжению фазового детектора, Далее с помощью второго фильтра низкихчастот выделяется постоянная сосгавляющая этого напряжения, котораяпропорциональна неравномерности ГВЗ,и поступает на аналого-цифровой пре"обраэователь, где преобразуется вцифровой код. В ищикаторе производится отображение величины неравномерности ГВЗ 2 1. Недостатком известного измерителя неравномерностей ГВЗ является большая погрешность измерения, котораязависит от параметров фазового детектора, ключа и аналого-цифрово:."о3 10467преобразователя. При изменении температуры и внешних воздействиях изменяется выходное напряжение фазового детектора, параметры ключа и осо,бенно параметры аналого-цифрового5преобразователя Эти же...

Панорамный измеритель группового времени запаздывания четырехполюсников

Загрузка...

Номер патента: 1064269

Опубликовано: 30.12.1983

Авторы: Бальчюнайтис, Гилис

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, панорамный, четырехполюсников

...измерения ГВЗ.Цель изобретения - повышение точности и расширение функциональных возможностей измерителя путем обеспечения измерения АЧХ и ФЧХ исследуемых четырехполюсников.Поставленная цель достигается тем, что в панорамный измеритель группового времени запаздывания четырехполюсников, содержащий генератор, качающейся частоты и следящий гетеродин, входы которых соединены с выходом генератора пилообразного напряжения, два идентичных смесителя, включенных в измерительный и опорный каналы, делитель, дифференциатор, осциллографический индикатор и блок управления, выход которо- го соединен с сзнхронизирующим входом осциллографического индикатора и входом генератора пилообразного напряжения, при этом выход генератора качающейся частоты...

Способ измерения времени задержки устройств на поверхностных акустических волнах

Загрузка...

Номер патента: 1065823

Опубликовано: 07.01.1984

Автор: Гурьев

МПК: G04F 10/06

Метки: акустических, волнах, времени, задержки, поверхностных, устройств

...аналогично как и при регистрации времени задержки междуервым и вторым преобразователямиЧ а дуемого блока 3 на ПАВ многоотнодной линии задержки (МЛЗ) на ПАВ. Много- отводная линия задержки содержит число преобразователей равное числу отводов, но не меньше трех.Вход первого преобразователя 4 включен с обратной полярностью к входу второго преобразователя 5Оба входа указанных преобразователей 4 и 5 связаны с выходом генератора 2 импульсовТретий преобразователь б служит выходом исследуемого блока 3 на ПАВ и соединен через усилитель 7 с входом регистратора 8, в качестве которого используют, например, осциллографС помощью первого и второго преобразователей возбуждают первую и вторую УЗ однонаправленные волны,причем вторая УЗ волна...

Устройство для измерения относительной задержки импульсных сигналов

Загрузка...

Номер патента: 1068886

Опубликовано: 23.01.1984

Автор: Зеленков

МПК: G04F 10/06

Метки: задержки, импульсных, относительной, сигналов

...последних на время вычисления квадрата модуля одного комплексного отсчета ДПФ. С выхода блока 5отсчет логарифма квадрата модуля 15 поступает во входной регистр первого процессора б ОБПФ и там запоминается. Для записи этого отсчета вовходной регистр служат импульсыкоторые по структуре последовательяности такие же, как импульсыно сдвинуты относительно последнихна время вычисления логарифма одного числа в блоке 5. Во входном регистре процессора б запись каждого 25 числа производится сразу в две ячейки с номерами 1 и Й, кроме отсче тов с номерами = 0 и Е= й/2, которые записываются в одну ячейку каждый. Объясняется это четной симметрией функции квадрата модуля ДПФ действительных сигналов относительно УИ/2,Запуск местной схемы упвправления...

Устройство для измерения группового времени запаздывания линий связи

Загрузка...

Номер патента: 1073748

Опубликовано: 15.02.1984

Автор: Пашковский

МПК: G04F 10/06

Метки: времени, группового, запаздывания, линий, связи

...приносит всю информацию, содержащуюся в полосе узкого входного импульса, а полоса частот растянутой огибающей значительно уже, то растянутый импульс 35 имеет частотную модуляцию в полосе частот сов - ыд . Если середина линейного участка дисперсионной линии 2 задержки совпадает с опорной часто- те.". изц, то задеРжанный импУльс име О ет симметрично расположенный относительно этой частоты спектр с полосой шэ- и, где разность игв - ш : ц,Ф эависйт от скорости,и изменения мгновенной угловой частоты и соответствующей углу наклона дисперсионной характеристики, используемой в устройтве дисперсионной линии 2,задержки. Задержанный импульс, имеющий линейную частотную модуляцию, дает огибающую амплитудного спектра крямоуголь ной формы,...

Измеритель времени задержки кабельных линий связи

Загрузка...

Номер патента: 1075230

Опубликовано: 23.02.1984

Авторы: Гришаков, Пешков

МПК: G04F 10/06

Метки: времени, задержки, измеритель, кабельных, линий, связи

...и конденсатор 7 соединена с коллектором транзистора 11 и через резистор .14 - с базой транзистора 11 и входом линии б связи. Второй переключатель Б тока выполнен из второго источника 20 тока, соединенного с.:эмиттерагли третьего и четвертого транзисторов 12 и 13 база транзистора 12 через второй конденсатор 8 соединена с коллектором транзистора 10 и через резистор 18 - с базой транзистора 13, которая соединена с источником 23 опорного напряжения. Коллекторы транзисторов 12 и 13 через шестой и седь.мой резисторы 21 и 22 соединены сдиодом 19, плюсовый вывод которогосоединен с общей шиной. Коллектортранзистора 12 соединен с линией бсвязи, соединенной с измеряемойлинией 2 связи, разомкнутой на конце, а коллектор транзистора 13 соединен с...

Способ измерения групповой задержки

Загрузка...

Номер патента: 1076869

Опубликовано: 28.02.1984

Автор: Буровой

МПК: G04F 10/06

Метки: групповой, задержки

...7 выбирают такими, чтобы уровень срабатывания каждого из дискриминаторов 8 был большим максимального уровня ложных сигналов, но меньшим максимума первого колебания в основном радиоимпульса, имеющего ту же полярность, что и уровень срабатывания фиг. 2 Ь,с,й .На втором этапе выделяют интервал времени, равный фазовой задержке,50 и преобразуют его в код (измеряют) . Для этого с генератора 1 на оба четы,рехполюсника 2 и 3 подают еще один радиоимпульс (фиг. 2 б)с начальной фазой 0 или .180 55Опорный и измерительный каналы работают аналогично. Рассмотрим работу измерительного канала 4.Сигнал с выхода измеряемого четырехполюсника 2 фиг. 2 Ь ), пройдя 60 .входной каскад б (фиг. 2 с), поступает на дискриминаторы 8 и 9 уровня. При нулевой...

Способ определения временной задержки одного сигнала относительно другого

Загрузка...

Номер патента: 1137440

Опубликовано: 30.01.1985

Автор: Заяц

МПК: G04F 10/06

Метки: временной, другого, задержки, одного, относительно, сигнала

...сигнала Р в любой момент времени на всей длине реализации Тр сигналов. Через время Т первый и второй ключи 9 и 10 размыкаются, и ввод сигналов Р(й) и Р(й) в устройство прекращается. УЗЛ 1 в зависимости от значенийпараметров а,к,в, поступающих свыхода вычислительного блока 8 иаее управляющий вход, задерживаетпоступающий на ее вход сигнал на зависящую от времени й по квадратичному закону (с тремя параметрами а,к,в)задержку . Так как в исходномоостоянии значения параметров акв,подаваемых на управляющий вхоцУЛЗ 1, равны нулю, сигнал Р(С) с нулевой задержкой проходит через УЛЗ 1и поступает на входы линий 5-1 - 5-изадержки и на вход ЛЗ 3,Фиксированные задержки ТЛЗ 3 иЛЗ 4 выбираются такими, чтобы в ин-,тервале времени Т в каждом из...

Устройство для измерения группового времени запаздывания четырехполюсников

Загрузка...

Номер патента: 1187144

Опубликовано: 23.10.1985

Авторы: Калашник, Квитко, Сафьяник

МПК: G04F 10/06

Метки: времени, группового, запаздывания, четырехполюсников

...диапазонсвипирования (девиацию частоты) генератора 1, уменьшают частоту разностного сигнала до такой величины,чтобы за один период развертки индикатора 12 укладывался один периодэтой частоты, Величина девиации частоты при этом характеризует величинуГВЗ четырехполюсника, а орган управления девиацией частоты может бытьзаранее откалиброван в величинахзадержки. Если же изменение величины девиации частоты не удается уложить за один период развертки один период частоты разностного сигнала (за период развертки укладывается лишь часть периода частоты разностного сигнала), то длительность развертки увеличивают и изменяют режим генератора 5 ступенчатого напряжения так, чтобы на индикаторе 12 из отдельных . частей "сложилось" синусоидальной формы...

Измеритель группового времени запаздывания

Загрузка...

Номер патента: 1226400

Опубликовано: 23.04.1986

Авторы: Кофанов, Николаев

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель

...фазовый сдвиг Ч , пропорциональный групповому времени запаздывания исследуемого объекта 5 1, =(3 + Я), Огибающие с частотой д+ й и фазовым сдвигом между ними р выделяются с помощью детекторов 4 и 3 (в рассматриваемом случае амплитудных)и подаются на первые входы смесителей 7 и 8. При .этом на вторые входы смесителей 7 и 8 подается сигнал частоты ц) с третьего выхода синтезатора 13 частот. В результате преобразования частот на выходе смесителей образуются сигналы с промежуточной частотой Я и фазовым сдвигом У1Фаэометр 6 выполняет измерение 10 фазового сдвига и преобразованиеего в цифровой код с помощью квантующих импульсов, поступающих на третий вход фазометра 6 (один из входов элемента совпадения 6.4) с 15 четвертого выхода синтезатора...

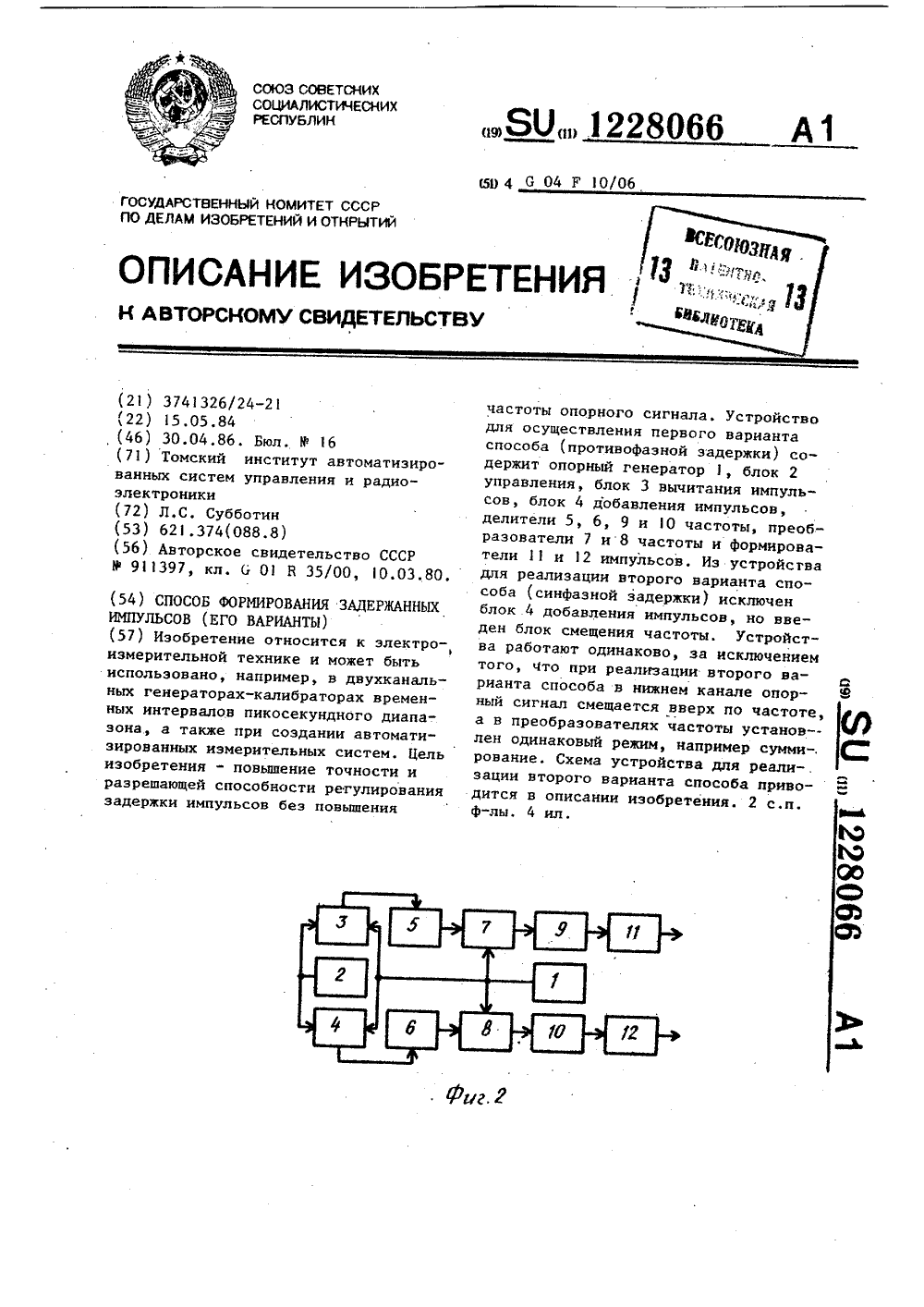

Способ формирования задержанных импульсов (его варианты)

Загрузка...

Номер патента: 1228066

Опубликовано: 30.04.1986

Автор: Субботин

МПК: G04F 10/06

Метки: варианты, его, задержанных, импульсов, формирования

...3 из .ходной последовательности делителя 5читается один тактовый импульс,и этом в блоке 4 добавляется одинпульс в промежуток между импульса-на входе делителя 6, По окончаниироткого переходного процесса выходй сигнал 5 оказывается задержаннымпериод входного сигнала Т =1/Говыходной сигнал получает. опережефе на Т и, таким образом, промежучные сигналы благодаря противофаз- .му смещению циклов деления имеютзнополярную задержку +Т , Посколькуижний канал имеет режим вычитания веобразователе 8, сигналы на выходахеобразователей 7 и 8 получают заржку ьС,а одного знака:Т Т,д Ок 1 с +2 ф1дС = -д 8 1 1куда можно определить единичныйаимный сдвиг выходных сигналов форрователей 11 и 12 с частотой Гучитывая, что делители 9 и 1 О влиянияна масштаб...

Панорамный измеритель группового времени запаздывания четырехполюсников

Загрузка...

Номер патента: 1239680

Опубликовано: 23.06.1986

Авторы: Бальчюнайтис, Гилис

МПК: G04F 10/06

Метки: времени, группового, запаздывания, измеритель, панорамный, четырехполюсников

...исследуемого четырехполюсника на текущей частоте (д .Коэффициенты К д и Кдц практически постоянны, а скорость измене 4 яния частоты= может меняться3в зависимости от режима измерений. С целью исключения этого изменения применен делитель 8 сигналов.5Дифференцирование выходного сигнала преобразователя 11, прямо пропорционального частоте ГКЧ 1, позволяет на выходе дифференциатора 7 получить сигнал П с, пропорциональ-ный скорости изменения частотыГКЧ,В делителе 8 сигналов производя деления выходного сигнала 06 дифференциатора 6 на сигнал Б ге сф, на его выходе получим сигнал прямо пропорциональный величине ГВЗ .исследуемого четырехполюсника:П а К Сх(ю), (1 О) где К - результирующий коэффициентпередачи всего измерительЗОного тракта,...

Способ измерения времени задержки

Загрузка...

Номер патента: 1246046

Опубликовано: 23.07.1986

Авторы: Гуцало, Савлюк, Скрипник

МПК: G04F 10/06, H03H 7/30

Метки: времени, задержки

...5 отсчетный Фаэовращатель 6, блок , сдвига частоты, интегратор 8, выхбдноцприбор 9, генератор 10 низкой частоть":, клоч 11 ц Фазорасщепитель 1:.Генераторвысокой частоты черезблок 2 сдвига частоты соединен с ис-.следуемой цепью 3 и через установочееый Фазовращатель 4 с ОДним цз входов перемножителй 5, Другой вход перемнотеочтеля 5 через отсчетный фазонращатель 6 и блок 7 сдвига частотысоединен с выходом етсследуемой цепи3. Напряжение, полученное в реэульВНИИПИ Заказ 3997/39 Тираж 398 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 тате перемножения, интегрируется интегратором 8 и индицируется выходным прибором 9. Генератор 10 низкой частоты через ключ 11 соединен с входом Фазорасщепителя 12, фазы которого...
