G01N 1/22 — в газообразном состоянии

Номер патента: 155327

Опубликовано: 01.01.1963

МПК: G01N 1/22

Метки: 155327

...из посодержит корпус 1, имеханизм. Корп с 1 пчающий сборный канарабочей поверхности.о и выходы подводяшосительно общей осиния переключающего опереключения. Перек155327рабсчей поверхности полость 8, при наложении которой на выход подводящего канала и вход сборного канала с одновременным закрытием остальных входов сборного канала подается проба из данного канала на анализ. На фиг. 1 показаны также входные штуцера 9.Если в анализатор необходимо подать одновременно две пробы. второй сборный ксал располагаОт концентрино относительно первого и так, чтобы они не пересекались при выходе на анализатор,С переключающим органом 2 жестко соединен храповик 10, число зубьев которого равно числу точек отбора (при одном сборном кольце). Собачка 11,...

Номер патента: 158137

Опубликовано: 01.01.1963

МПК: G01L 7/18, G01N 1/22

Метки: 158137

...соединено с наружным фланцем 27. Концы импульсных трубочек 22 и 21 присоедиены к дифмапометру 28.Втулка внутренней стороны имеет отверстие 29, а с наружной - труоку 30 с вентилем 31.При отборе пробы в корпус устройства вставляют сложенный конусом бумажный фильтр 3 (обеззоленный бумажный) и зажимают при вращении наконечника.Подготовленное устройство с фланцем 27 крепят болтами к фланцу закрытой задвижки 8. Высота корпуса невелика, 11 оэтом 0 сободно помецается во внутренней полости закрытой задвижки. В это время вентиль 31 открыт, а вентиль 15 закрыт. Устройство готово к работе.Затем открывают задвижку 3. Давление внутри аппарата не разрывает бумажный фильтр, так как оно выравнено по обе стороны через наконечник фильтра и отверстие...

Номер патента: 158141

Опубликовано: 01.01.1963

МПК: G01N 1/22, G01N 30/20

Метки: 158141

...устройство 1. По конструкции оно аналогично известным шестиходовым дозаторам, К двум дополнительным отводам устройства присоединены второй конец хроматографической колонки и детектор.В положении 1, соответствующем началу анализа, поток газа-носителя проходит через сравнительную камеру детектора 2 ц поступает к одному из отводов восьмиходового крана дсзатора. Далее поток газа-носителя . вымывает анализируемую пробу из калиброванного158141 Предмет изооретения Хроматограф для анализа многоко:1 понентных газовых смесей, состоящий из включенных последовательно сравнительной камеры детектора шестиходового двухпозиционного пробоотборного устройств с дозирующим объемом, хроматографической колонки и рабочей ка меры детектора, о т л и ч а ю щ и...

Номер патента: 162357

Опубликовано: 01.01.1964

МПК: G01N 1/22, G01N 31/22

Метки: 162357

Номер патента: 163007

Опубликовано: 01.01.1964

МПК: G01N 1/22

Метки: 163007

...нить приводится в движение,Нить 3, проходя через баллончик 1, захватывает своей волокнистой поверхностью порошок, который полностью заполняет зазор между нитью и стенками баллончика, Благодаря малому трению между стеклом и порошком последний беспрепятственно движется по баллончику, Сужающийся участок между баллончиком и отсосным устройством б должен иметь угол раскрытия порядка 90, при малом угле происходит уплотнение порошка и для перемещения нити требуется большое усилие.К концу носика баллончика подводят отверстие трубки отсосного устройства б, засасывающего порошок со скоростью порядка 10,иусек. Баллончик с порошком устанавливают наклонно для того, чтобы нить не создавала канала в массе порошка при ее движении внутри баллончика....

Номер патента: 166163

Опубликовано: 01.01.1964

МПК: G01N 1/22

Метки: 166163

...вательцо, концецтрацшо пара в газе постоя: -ной, При этол отсчет количества испарившей ся жидкости осуществляют по перемсщснцмеццска в горизонтальной части т;апилляр:Ндд устьем рабочей части капилляра уста 10 подлеца трубка, предназначенная для перзаправки капилляра жидкостью.Нд чертекс изображено устройство в рд:.резс.Устройство представляет собой нзотчтугьй 15 капилляр, имеющий двд Ч-образных колен,;1 и 2, одно из которыхрасположено верти кально и служит в качестве рабочей части кдпилляра, а другое - горизонтально н слуцт измерительной частью капилляра; капнллр 20 обоими концами 3 и 4 прнсоедтшен к газопроводу 5, Над рабочим концом .) кдттиллярд трубопроводе установлена трубта 6, нрсд ц; цаченная для заправки кдпттл;яр жндкостьк),...

Номер патента: 168219

Опубликовано: 01.01.1965

Авторы: Кин, Ягодкин

МПК: E21B 25/02, E21B 25/08, E21B 49/02 ...

Метки: грунтоноси, лпно, съемный, •»м

...устройством, включающим корпус 14, гайку 15, пружину 1 б, тарельчатый клапан 17, покрытый гуммированной резиной 18, и шток 19, Нижнее гер О метизирующее устройство содержит секторный подпружиненный фиксатор 20 с центрирующими кольцами 21, предназначенный для захвата герметизирующего диска 22 и обеспечения внедрения торца керноприемника в 15 кольцевую прокладку из гуммированной резины 23 под действием силы сжатия тарельчатых рессор 24, и отжимную гайку 25. Кернопрпемная секция посредством ниппеля 2 б соединена с корпусом 27, в котором разме щен подпираемый пружиной 28 поршень 29с нажимным штоком 30. Корпус имеет на наружной поверхности шлицевой выступ и соединен резьбой с поршневой штангой 31, в верхней части которой установлена...

Номер патента: 169284

Опубликовано: 01.01.1965

Авторы: Бразайтис, Ыгп

МПК: G01N 1/22

Метки: аспиратор, водяной, воздуха, отбора, проб

...11 и 12с верхними отделами сосудов 2. Резиновые5 трубки 13 - 14 во время работы присоединяются к подготовительным поглотителям.На схеме показано положение отверстийпереключателя в момент прохождения водыиз сосудов 3 по резиновой трубке 10 черезО двойной кран 15 - 1 б переключателя 1 по резиновой трубке 9 в сосуды 2, В сосудах 3 место вытекаемой воды занимает воздух, который всасывается через поглотители, проходярезиновую трубку 11, тройник 17 - 18, тройной5 кран 19, резиновую трубку 13 - 14.Из сосудов 2 выталкиваемый водой возд)хпроходит через резиновую трубку 12, тройник20 и тройной кран 21 наружу. В этот моментпереключателем стрелки 22 повернуты в стоО рону сосудов 3 до ограничителя 23 а ручки икнопки-рычага счетчика.Из сосудов...

Номер патента: 184011

Опубликовано: 01.01.1966

Авторы: Лозовский, Сидоров, Щукин

МПК: G01N 1/22, G05G 5/06

Метки: глубинный, пробоотборник

...газа,На фиг. 1 дан общий вид описываемого пробоотборпика в двух проекциях; на фиг. 2 показан принцип создания гидравлического затвора при работе пробоотборника.Он состоит из корпуса 1 с крышкой 2 пробозаборной камеры 3, насаженной на ось часового механизма 4 и снабженной стопором ст, взаимодействующим с фиксатором 6. Для перекачивания отобранной пробы служат патрубки 7,Пробоотборник работает следующим образом.С корпуса снимают крышку и через отверстие заполняют камеру дистиллированной водой, после чего крышку прикрепляют к коркин и Г, ф. Лозовскийф пусу, заводят часовой механизм и опускают пробоотборник на тросе 8 в шахту или скважину. Когда пробоотборник достигнет нужной глубины, по истечении установленного 5 времени срабатывает...

Номер патента: 188133

Опубликовано: 01.01.1966

Авторы: Брещенко, Волков, Иванова, Партнов, Рабинович

МПК: G01N 1/22, G01N 30/10

Метки: анализаторов, калибровки, хроматографических

...газовая сема окажется заполненной бинарной смесью целевого компо нен ч с газом-носитечеч иДля получения однородной смеси в замкнутой газовой семе включают устройство 6 для перемешивания, представляющее собой малогабаритну 1 о газовчо турбпнку, приводимую в 20 движение магнитным полем.В положении 11 (см, фиг. 3) из вышеописанной замкнутой газовой семы с приготов.ленной смесью дозируется объем 3 в хроматографпчесСую колонку 7. Газ-носитель й как 2 несорбирующпйся плп малосорбпрующийсякомпонент смссп, первым попадает в детектор 8 и будет зарегистрирован в виде пика. Площадь пика пропорциональна процентному содержанию Газа-носителя 1 В калпОРОВОчн 011 30 смеси.Если известна зависимость между величиной сигнала детектора и количеством...

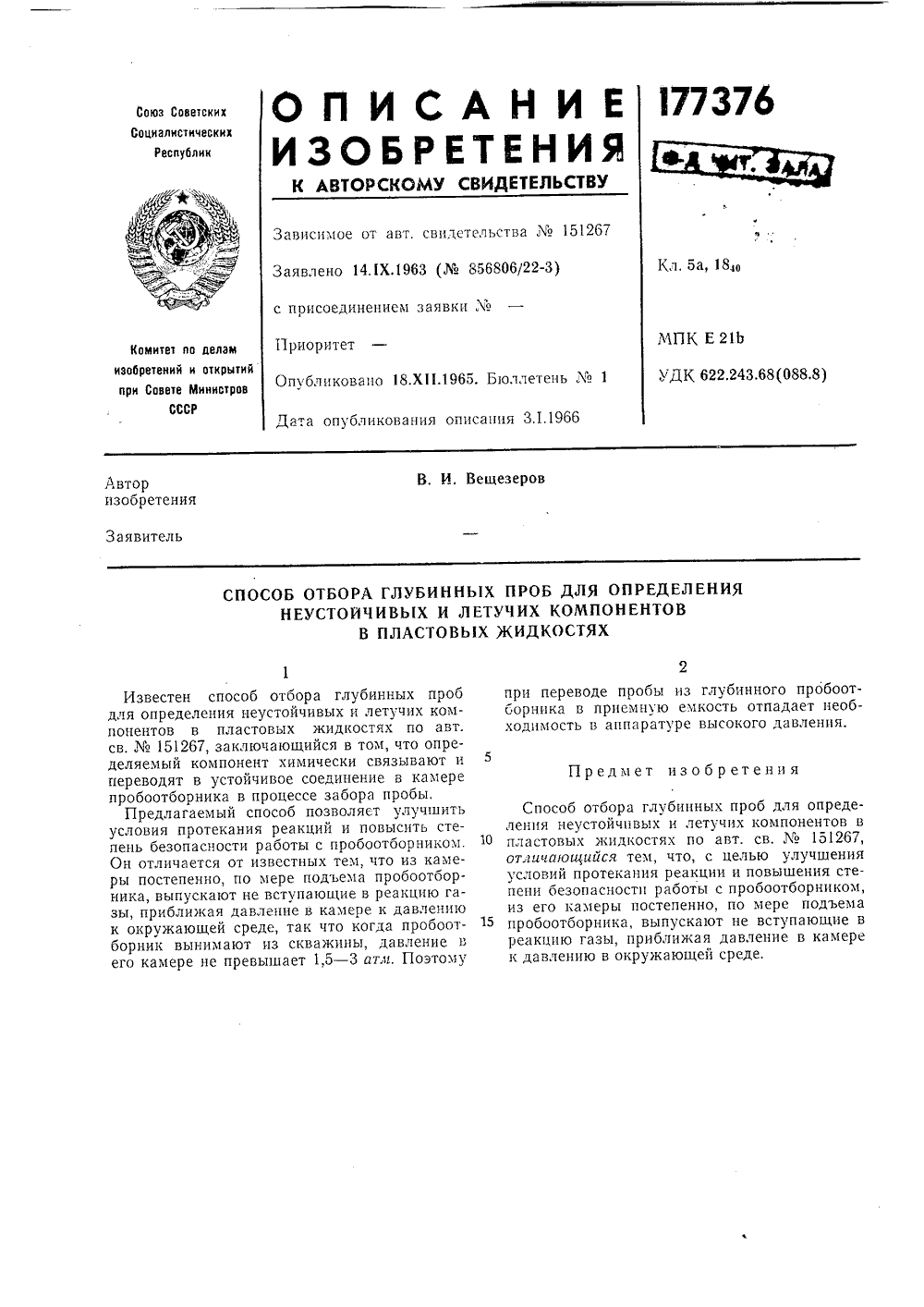

Номер патента: 177376

Опубликовано: 01.01.1966

Автор: Вещезеров

МПК: E21B 49/08, G01N 1/10, G01N 1/22 ...

Метки: глубинных, отбора, проб

...в приемную емкость от ходимость в аппаратуре высокого о пробоотдает необавления. Пр ет из ени я а глубинныхтвых и четучкостях по автем, что, с цания реакциисти работы спостепенно,, выпускаютприближая дсружающей ср Спосоо отбор ления неустойч пластовых жид отличающийся условий протек пени безопасно из его камеры пробоотборника реакцию газы, к давлению в о 15 Известен способ отбора глубинных проб для определения неустойчивых и летучих компонентов в пластовых жидкостях по авт. св.151267, заключающийся в том, что определяемый компонент химически связывают и переводят в устойчивое соединение в камере пробоотборника в процессе забора пробы,Предлагаемый способ позволяет улучшить условия протекания реакций и повысить степень безопасности работы...

Номер патента: 179511

Опубликовано: 01.01.1966

Авторы: Кордыш, Седых, Ховер

МПК: G01N 1/22, G01N 30/20

Метки: газовый, дозирования, проб

...и имеющая форму усеченного конуса вверху и цилиндра внизу, Пробка имеет в середине конусной части по горизонтальному сечению А-.-1 скьозиой канал 4 и под углом 45" к нему В той же плоскости дь;1 прерывистых канала 5, продолжающихс ио вертикали внутри пробки до ее дна. К отверстиям прерывистых каналов нд дне пробки прижимается отверстиями 11-ооразна труок 1 6 (больгиего диаметра, чем прерывисть 1 е диалы). Трубка замыкает прерывистые каналы ь поток и составляет с шМи мерный объем. Отверстия сквозного и прерывистых лов при повороте пробки ьокруг своей о 45- совпадают с отверстими каналов в пусе крана, поочередно замыкая их то ток газовой пробы, то в поток газа-носТрубка 6 помещается в термсстдкш помощью ввинчигдющсйся гайки 8, нд...

Номер патента: 180411

Опубликовано: 01.01.1966

Авторы: Абросимов, Беспалова, Зайцев, Меликсет, Попова, Соломонов, Торховска, Чичерин

МПК: G01N 1/22

Метки: высокого, газа, давлепия, запыленпость, магистралях, отбора, проб

...устройство отличается от известного тем, что на концах трубки установлены вентили, а внутри трубки помещен шток с двумя каналами и гнездом для аллонжа.На фиг. 1 изображено предлагаемое устройство в разрезе, на фиг. 2 - то же, в плане,Устройство содержит цилиндрический па. трубок 1, внутри которого расположена трубка 2 с заборным носиком 3, установленным на оси патрубка навстречу движению исследуемого газа. На концах трубки имеются уплотнения 4 и Б. Внутри трубки помещен шток 6 с гнездом 7 для установки аллонжа 8 с каналом для продувки 9, с фиксирующими заточками 10 и 11. Два дроссельных вентиля 12 ц 13 расположены на концах трубки, На патрубке 1 смонтирован ручной реечный домкрат 14, с помощью которого передвигается шток 6....

Номер патента: 198045

Опубликовано: 01.01.1967

Авторы: Демченко, Щербаков

МПК: G01N 1/22

Метки: пко-3, пробоотборник

...В извпых газобоотборнление,В предстаток уимеетсяная в виной с првыходе зботы устмещена в этот недото в нем выполнен- включенеющей на щения раамера поДля полноибоотборник поке через вентштуцерам 13межтрубное п естных пробоотборниках для сжиженв при повышении температуры в проой камере возникает повышенное давпоженном пробоотборникестранен благодаря тому, чкомпенсационная камера,де трубки, последовательнообоотборпой камерой и имапорный вентиль. Для улучройства компенсационная крубашку пробоотборника. На чертеже показан предложенный пробоотборник в разрезе.1Пробоотборник состоит из пробоотборной 1 и компенсационной 2 камер, запорного вентиля 3, разделяющего эти камеры, рубашки 4, входных вентилей 5 и б, прокладок 7, обеспечивающих...

Номер патента: 202575

Опубликовано: 01.01.1967

Авторы: Рйбченко, Шевелев

МПК: G01N 1/22

Метки: газов, пробоотборник

...и отправляют ее в лаборато рию. Пробоозаборный 5 костью, овышения бы, проб тора и сн родкой. ип пробоный жидцелью потбора проен в виде ой перегои 9, 10, 17 и 18 закрыв боотборником при помо и соеди резино Йзвестны пробоотборники газов, содержащие пробозаборный сосуд, частично заполненный жидкостью.Чтобы повысить надежность и быстроту отбора пробы, пробозаборный сосуд выполняют в виде тора и снабжают жестко закрепленной перегородкой.На чертеже показана схема описываемого пробоотборника.Предлагаемый пробоотборник газов, транспортирующихся по трубопроводу под вакуумом, представляет собой торообразный сосуд 1 с жестко закрепленной перегородкой 2, штуцерами 8 и ручкой поворота 4. На половину своего объема пробозаборный сосуд 1 заполнен...

Номер патента: 202577

Опубликовано: 01.01.1967

Автор: Бимбереков

МПК: G01N 1/22

Метки: батометр, пьезометрический

...б отбираемую пробу можно направлять на дно камеры 8 или в емкость 8, а также на второе перекидное устройство 7, которое направляет пробу в емкости 9 и 10. Для контроля за наполнением емкости 8 служит водомерное стекло 11. Герметичные емкости 9 и 10 соединены с полостью камеры 3 воздушными патрубками 12 и 18.Устройство снабжено резервуаром 14 для приема воздуха, микроманометром 15, редуктором 16, дифманометром 17, кранами и зажимами.Перед измерением пропускают воздух из ресивера через редуктор 16 и пьезотрубку 2, При этом зажимы 18, 19, 20 и 21 открыты, Затем пробоотборник с помощью механизма 22 устанавливают в исследуемом потоке. После того как показания манометра 28 перестанут изменяться, зажим 18 постепснно закрывают, уменьшая...

Номер патента: 217028

Опубликовано: 01.01.1968

Автор: Молдавский

МПК: G01N 1/22

Метки: взятия, газа, герметичной, пищевым, пробы, продуктом, тары

...для присоединения его к вакуум-насосу.На чертеже изображено предлагаемое устройство.Оно состоит из корпуса 1 и размещенной внутри него иглы 2 с надетой на нее резиновой трубкой д. Нижний конец трубки жестко связан с иглой проволочным хомутиком, а верхний прикреплен к корпусу с помощью конической втулки 4 и накидной гайки 5, создающих надежную герметизацию внутренней полости устройства. В нижней части корпуса имеется патрубок 0 для присоединения к измерительному манометру, газоанализатору и т, д. На конец корпуса надето резиновое уплотнение - манжет 7, имеющий в сечении форму арки и снабженный штуцером 8. Штуцер служит для присоединения к вакуум-насосу в случае отбора проб из мягкой тары.Для проведения замера устройство устанавливают...

Номер патента: 219864

Опубликовано: 01.01.1968

Авторы: Измайлов, Налиткин

МПК: G01N 1/22

Метки: изокинетического, отбора, приближенного, проб, пыле-газовой, смеси

...отверстия наконечника увеличиваются, а прочность его уменьшается. Кроме того, известное устройство не исключаег отбор тяжелых быстроосаждающихся частиц из пыли, образующейся, например, при взрыве породы.Предложенное устройство отличается от известного тем, что в нем наконечник выполнен в виде горизонтально расположенной трубы, заглушенной с торца и снабженной рядом отверстий, размещенных на нижней поверхности трубы. Зто повышает прочность устройства и исключает огбор тяжелых быстроосаждающихся частиц. чертеже показано предложенное ус Оно состоит из пылегазопровода 1,торый насажен наконечник 2 с рядом стий 3 произвольной формы, располох на его нижней части. Пыле-газовая см 5 сасывается через отверстия 3 в пылег вод за счет...

Номер патента: 221984

Опубликовано: 01.01.1968

Авторы: Нечаева, Рафальсон, Цымберов

МПК: G01N 1/22, G01N 33/20

Метки: анализа, газов, металлах, реактор, устройства

...откачки, а индукционная катушка размещена в нижней полости вокруг тигля. Это позволяет разделить внутренний объем реактора на область экстракции газа из расплавленного образца металла и область нагрева и плавления образца, что уменьшает загрязнение анализируемого газа газовь 1 мп включениями, выделяемыми из стечок графитовых деталей, и повышает точность анализа.На чертеже изображена принципиальная схема реактора,Он содержит корпус 1, перегородку 2, разделяющую объемы о, и о, также охлаждаемые, графптовый тигель 3, тепловой экран 4 и индуктор 5, охлаждаемый водой. 20 В верхней части корпуса системы находятся устройство б для загрузки образцов, смотровое окно 7, фланцы 8 и 9 для загрузки образцов, В нижней части корпуса расположен...

Номер патента: 257846

Опубликовано: 01.01.1969

Авторы: Алексеев, Недин, Нейков, Тохтуев

МПК: G01N 1/22

Метки: взвешенных, газе, отбора, проб, частиц

...направляющие б, связац;5 ые меж. Д. Нейков и В. Г, Тохтуев ения АН Украинской ССР;у собой планкой 7. Выступы 8 предусмотрены для ограничения движе 55 ия планки. Корпус прикреплен к пластине 9, соед 5 гненной с державкой 10, противоположны конец которой связан с электромагнитом 11. Сердечник электрох 5 агцита посредством гибкой тяги 12 связан с планкой, Корпус фиксируется в заданных положениях относительно осц державки с помощью установочного винта 15, Для отклонештя гибкой тяги прп повороте корпуса ца шарнир 14 насажец ролик 15.Устройство работает следующим образом.Корпус фиксируется в требуемом положении относительно осц державкц 10 с помощью установочного винта 15, Крышки полностью открывают, переводя планку 7 в крайнее верхнее...

Номер патента: 234137

Опубликовано: 01.01.1969

Авторы: Балхашский, Меклер, Пикус, Симкин

МПК: G01N 1/22

Метки: анализу, газов, металлургических, отбора, печей, подготовки

...их эксплуатации,5Предложенное устройство отличается тем, что, с целью его упрощения и улучшения работоспособности, над отверстием для отбора газов в своде печи установлен цилиндрический отстойник пыли, соединенный газозаборной 10 трубой с трехступенчатым фильтром для очистки газов.На чертеже изображено описываемое устройство, общий вид.Устройство состоит из цилиндрического от стойника 1, в верхнее днище которого вварена газозаборная труба 2. Своей нижней частью цилиндр устанавливается в углубление в своде печи 5 радиально к отверстию для отбора газов 4. В верхней части трубы имеется 20 трехступенчатый фильтр, состоящий из серно- кислотного фильтра для задерживания влаги 5, сл 051 фильтровального угла 6 и сл 051 фпльтровального картона...

Номер патента: 238869

Опубликовано: 01.01.1969

Авторы: Клейнер, Лившиц, Мелик

МПК: G01N 1/22

Метки: пробоотборное

...к клапану 4, скреплекному с стерфорированной трубкой 5, которая перемещается ,в корпусе с помощью двух, колец б и 7 с уплотнениями. Кольцо б уткреплено на трубке, 30 кольцо 7 - на корпусе. Внутри трубки, 5 находится фильтрующий элемент 8.Трубка с седлом и фильтровальным элементом передвигается шпинделем 9, проходящимчерез сальниковое устройство 10.К корпусу 1 присоединены патрубки с кра: ами: 11 - для вывода обеспыленного газа,12 - для ввода регенерирующего агента,13 - для вьсво 1 да отработанного регенерирующего агента с твердыми частицами в моментр сгенсраци фильтровального элемента,Работает устройство следующим образом.Для отбора пробы шпиндель 9 под действием привода выдвигает перфорированнуютрубку 5 в реакционную зону....

Номер патента: 243250

Опубликовано: 01.01.1969

Авторы: Газовой, Галимов, Имени, Кривко, Московский

МПК: G01N 1/22

Метки: газоанализатор, масс-спектрометрический

...находится в нижнем положении, буровой раствор заполняет кольцевукт проточку 13. При движении стержня вверх порция бурового раствора переносится в кольцевую проточку 20, где происходит вакуумная дегазация пробы, и газ попадает через отверстие 22 в проточку 21. При движении стержня вниз кольцевая проточка 14 совмещается с кольцевой проточкой 21, а проточка 13 заполняется новой порцией бурового раствора. При движении стержня вверх проточка 14 переносит порцию газа в камеру 7, где влага поглощается поглотителем 19, а газ сквозь стверстие 10 через предохранительный клапан 26, отверстие 24 ц трубку 27,поступает к клапанам 33 и 35, При этом оба клапана закрыты, и газ поступает в мембранную камеру 48. В этом случае камера 48 выполняет роль редук...

Номер патента: 243959

Опубликовано: 01.01.1969

Автор: Константинов

МПК: G01N 1/22

Метки: влажных, газов, пробоотборник

...связы вающую нижнюю часть его с входом технолотического трубопровода и объединенную с каналом для отбора газа. Описываемый пробоотборник относится к устройствам для отбора влажных газов.Известные пробоотборники влажных газов содержат устройства для периодического слива конденсатора, что при неопределенной скорости выпадения конденсата приводит к попаданию влаги в анализатор и выходу его из строя,Предлагаемое устройство свободно от указанного недостатка, так как сборник конденсата содержит переливную трубку, связывающую нижнюю часть его с входом технологического трубопровода и объединенную с каналом для отбора газа.Сущность изобретения поясняется чертежом, на котором изображен общий вид прибора,Влажный газ из трубопровода по отборной...

Номер патента: 261771

Опубликовано: 01.01.1970

Авторы: Рыбальченко, Хлюпин

МПК: G01N 1/22

Метки: газоввсесоюзнаяgt, отбора, проб, сжиженных, яjsisitaiotta

...колонны 1 или из емкости на линии пробоотбора 2 поступает в теплоизолированный капилляр 3, оканчивающийся испарительной камерой 4, обогреваемой опиралью 5, имеющей достаточную мощность для полного испарения сжиженного газа.В капилляр непрерывно поступают порции .жиженного газа, поэтому предварительное рракционирование отсутствует.Из испаригельной камеры 4 газообразная смесь с помощью диафрагменного компрессора б закачивается в дозировочную емкость 7, снабженную реле давления 8, При достижении заданного давления, которое может из меняться плавно от 0,2 до 4 кгс/слт 2, срабатывает реле давления и электромагнитный клапан 9, который отсекает смесь в дозировочной емкости 7. Из емкости 7 смесь поступает в хроматограф на...

Номер патента: 265547

Опубликовано: 01.01.1970

Авторы: Восточный, Каюмов, Насибуллин, Промсанитарии

МПК: G01N 1/22

Метки: многокамерный, пробоотборник

...секционированный поворотный барабан, приводимый в действие заводной пружиной, срабатывающей от воздействия ударной волны взрыва, и диски с отверстиями различных проходных сечений, притертые к торцовым поверхностям барабана. Сквозные 5 полости барабана и диски образуют пробоотоорные камеры.Это позволяет отбирать пробы в одной точке пространства.Конструкция пробоотборника изображена 10 на чертеже.Барабан 1 разделен на несколько сквозныхполостей, которые вместе с притертыми к нему дисками 2 и 3 образуют камеры для отбора газа. Подвижность барабана 1 обеспечи вается ограничивающим кольцом 4, одновременно являющимся защитным кожухом.Внутри плотно посаженной на барабан оси5 спускового механизма пробоотборника расположен подвижный шток б, на...

Номер патента: 266725

Опубликовано: 01.01.1970

Авторы: Гкг, Филимонов

МПК: G01N 1/22, G02B 21/34

Метки: методом, микроскопическим, тонкости, фильтрации

...приводит к искажению истинной картины и неверному определению размеров частиц.С целью сокращения времени и повышения точности измерений, предлагается загрязни- тель вводить в газовый поток, под действием которого пропущенные фильтром частицы напыляются на предметное стекло, покрытое слоем водного раствора поливинилового спирта.На чертеже изображена схема осуществления предлагаемого способа.На столе с подвижной кареткой устанавливают стекло 1. Испытываемую пыль (например, цинковый порошок) напыляют на стекло воздухом или газом, например азотом, подаваемым под давлением более 2 ат. Для того, чтобы пыль на стекле была закреплена, стек ло непосредственно перед напылением покрывают тонким и равномерным слоем водного раствора поливинилового...

Номер патента: 267169

Опубликовано: 01.01.1970

Автор: Молдавский

МПК: G01F 17/00, G01N 1/22

Метки: газовой, исследования, параметров, смеси, таре, укупореиной

...7, 15 Измерения производят в следующем порядке: откачивают воздух из емкости-газоотборника 4 при закрытом кране 6, затем закрывают кран б; прокалывают крышку банки иглой 20 и отмечают первое показание мановакуумметра (Р 1); открывают кран б, соединяя емкость 4 с банкой, и отмечают второе показание мановакуумметра 3 (Р,); закрывают кран 6, переносят пробу газа из емкости 4 в газо анализатор и определяют его состав обычнымспособом; определяют давление (вакуум) в банке и количество газовой смеси по значениям Р, и Р пользуясь приведенными ниже формулами или номограммами, построенны ми по этим формулам.Составитель, Л, ЖитомирскаРедактор А. БеР Техред А. А. Камышиикова Корректор М. И. Ромашова Заказ 1997/2ПодписноеЦНИИПИ...

Номер патента: 268744

Опубликовано: 01.01.1970

Авторы: Галковский, Львов

МПК: G01N 1/22

Метки: газозаборное

...проб газа с высокой температуроц, Это достигается за счет размещения газозаборного устройства в стакане с отверстиями для прохода газа, расположенными на верхней половине боковой поверхности над козырьком.5 На чертеже схематически показано описываемое газозаборное устройство.Оцо включает фильтр 1 из пористой керамики, соединенный огнеупорной замазкой с газоотводящей трубкой 2. Керамический 10 фильтр вмонтирован в стакан 3, на верхнейполовине боковой поверхности которого имеются отверстия 4. Между фильтром 1 н стаканом 3 установлен козырек 5.Газоотводящая трубка 2 изготовлена из 15 яаропрочной стали, а стакан 3 и козырек 5могут быть изготовлены нз других жаропрочных материалов, например керамики или металлокерамикн.Газозаборное...

Номер патента: 269563

Опубликовано: 01.01.1970

Авторы: Ваганова, Волков, Герцен, Гуммель, Карагандинский, Местер, Шатохиы, Шевченко

МПК: G01N 1/22

Метки: газа, отбора, проб

...показания датчиков. Для повышения стабильности работы датчиков при различных скоростях газового потока, корпус предложенного устройства выполнен в виде двух сферических сегментов с фланцами с приспособлением для регулирования зазора между ними, а в корпусе установлен измеритель скорости потока.Предложенное устройство изображено на чертеже.Устройство состоит из двух сферических сегментов 1 с фланцами 2 с приспособлением для регулирования зазора между ними. В корпусе установлены измеритель 3 скорости газового потока и датчики 4 других параметров газа, расположенные за защитными экранами б.Устройство работаег следующим образом. После помещения его в газовый поток определяется скорость газа в корпусе измерителем скорости, например...
