G01N 1/10 — в жидком или текучем состоянии

Номер патента: 258734

Опубликовано: 01.01.1970

Авторы: Алиев, Подхлебник, Хачатуров

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...находящуюся жидкость в сосуде 1. Затем при помощи реле времени в сосуд подается через патрубок 5 сжатый воздух, который вытесняет ото 5 бранную пробу через трубку б в сборникпроб 7.Пневматическое реле времени может работать с одним или целой группой пробоотборников, выполняя роль автоматического пульта 10 управления. Приводом пневматического релевремени является электрический или механический часовой механизм 8. На оси его укреплены два храповых колеса 9 и 10, которые связаны с системой сопла - заслонка и, вра щаясь, изменяют пневматические импульсы напробоотборную систему. Заслонка 11, попадая в углубление храпового колеса 9, закрывает сопло 12, и усиленное давление воздействует сразу на мембраны двух регулирующих кла панов типа ПРК...

Номер патента: 259469

Опубликовано: 01.01.1970

МПК: G01N 1/10

Метки: 259469

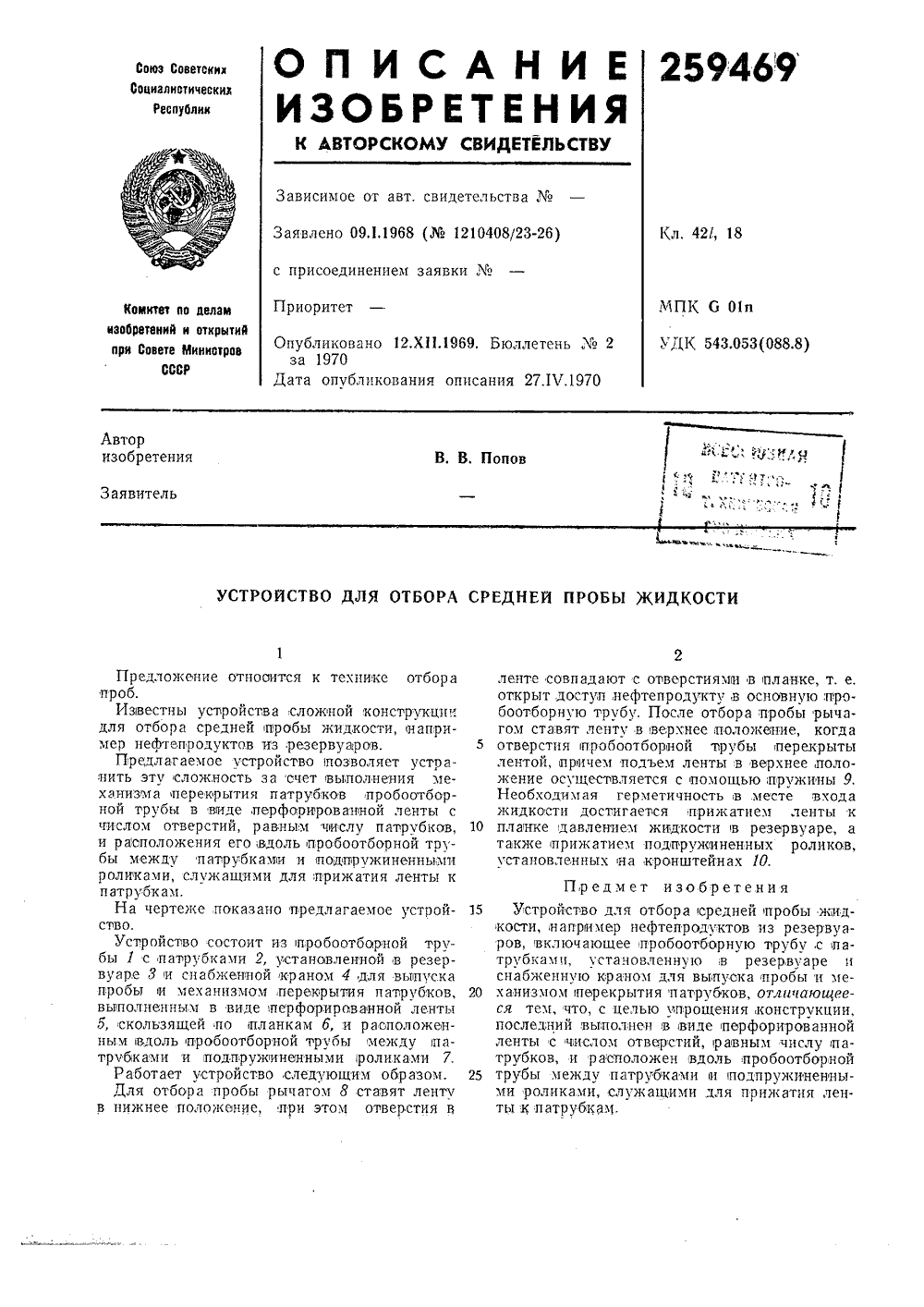

...устройство.Устройство состоит из пробоотборной трубы 1 с патрубками 2, установленной в резервуаре 8 и снабженной краном 4 для выпуска пробы и механизмом перекрытия патрубков, выполненным в виде,перфорированной ленты а, скользящей по планкам б, и расположенным вдоль пробоотборной труоы между патрчбками и подпружиненными роликамн 7.Работает устройство следующим образом.Для отбора пробы рычагом 8 ставят ленту в нижнее положение, при этом отверстия в ленте совпадают с отверстиями в планке, т. е.открыт доступ, нефтепродукту в основную пробоотборную труоу. После отбора пробы рычагом ставят ленту в верхнее положение, когда 5 отверстия пробоотборной трубы перекрытылентой, причем подъем ленты в верхнее,положение осуществляется с помощью...

Номер патента: 259631

Опубликовано: 01.01.1970

Автор: Ковельман

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...патрубком для отвода воздуха с условным проходом, примерно равным условному проходу магистрали. Патрубок расположен горизонтально в верхней части корпуса.На чертеже показан общий вид устройства.Устройство состоит из корпуса 7, насоса замещения с клапаном 2, с размещенной в полости корпуса магистралью 3 для отвода выдавливаемой жидкости, снабженной патруб. ком для отвода воздуха.Работает устройство следующим образом.Под действием гидростатического давления рабочая жидкость заполняет полость коопчса насоса замещения, при этом воздух из полости насоса проходит через патрубок 4 в давильную магистраль 3. Для отбора пробы в полость насоса через магистраль 5 подают 5 сжатый воздух. Жидкость выдавливается вмагистраль 3 через нижнее...

Номер патента: 260258

Опубликовано: 01.01.1970

Авторы: Ленинградский, Меркулов, Серебр

МПК: G01N 1/10

Метки: механических, образцов, характеристик

...а другой ние механических колебаний в образце осуществляется посредством электростатического взаимодействия между торцовой поверхно. стью образца и электродом. Выходной сигнал высокоч астотного генератор а модул ируется по частоте прои возбуждении колебаний в образце. Эта модуляция происходит из-за изменения емкостей Сх и Св, образованных соответственно электродами, с торцовыми поверхностями обр азца.В режиме приема обе емкости С, и Ср можно считать соединенными последовательно, Высокочастотные модулированные колебания генератора 5 усиливаются в преобразователе частоты и после детектирования поступают на индикатор. Разделительная емкость исключает возможность непосредственного прохождения низкочастотных колебаний генератора в тракт...

Номер патента: 260283

Опубликовано: 01.01.1970

Авторы: Лобко, Салюк

МПК: G01N 1/10

Метки: жидкостной, пробоотборник

...корпусс верхней 2 и нижней 3 крышками, клапан 4 заполнения, управляемый временным механизмом 5. Временной механизм выполнен в виде вмонтированного в верхнюю крышку цилиндра, внутри которого размещен подпружиненныи поршень б с перепускными каналами 7, перекрываемыми плавающим клапаном 8.Перед отоором,пробы временной механизм 5 ,пробоотборника приводится в рабочее состояние. Для этого рукой нажимают на головку верхнего штока. Вследствие этого поршень б, передвигаясь по,цилиндру временного механизма 5 вниз, сжимает пружину и вытесняет малосло через каналы 7. При обратном движении поршня вверх поддействием возвратной пружины,в нижней по лости цилиндра временного механизма создается разрежение, и масло, находящееся под поршнем и...

Номер патента: 261719

Опубликовано: 01.01.1970

Авторы: Алексеев, Аппаратов, Евдокимов, Правдив, Самосто, Серафимов

МПК: G01N 1/10

Метки: пробоотборник

...этих устройств заключается втом, что они не позволяют получить продуктывысокой степени чистоты.Предложенное устройство отличается от известного тем, что сердечник запаян в стеклянный кожух, размещенный внутри разъемногобаллона.На чертеже представлен предложенный пробоотборник,15Он состоит из нижней части 1 баллона, верхней части 2 баллона, сердечника 3, запаянного в стеклянный кожух, подвижного клапана4, трубки 5, соединяющей проботборник с колонкой, амортизационной пружины б, электромагнитной катушки 7.Отбор проб осуществляется следующим об.разом.Автоматически (с помощью и) включается электромагнитная катушка 7, в результате чего подвижный клапан 4 с сердечником 3 втягивается вверх и освобождает отверстие клапана для...

Номер патента: 264767

Опубликовано: 01.01.1970

МПК: G01N 1/10

Метки: 264767

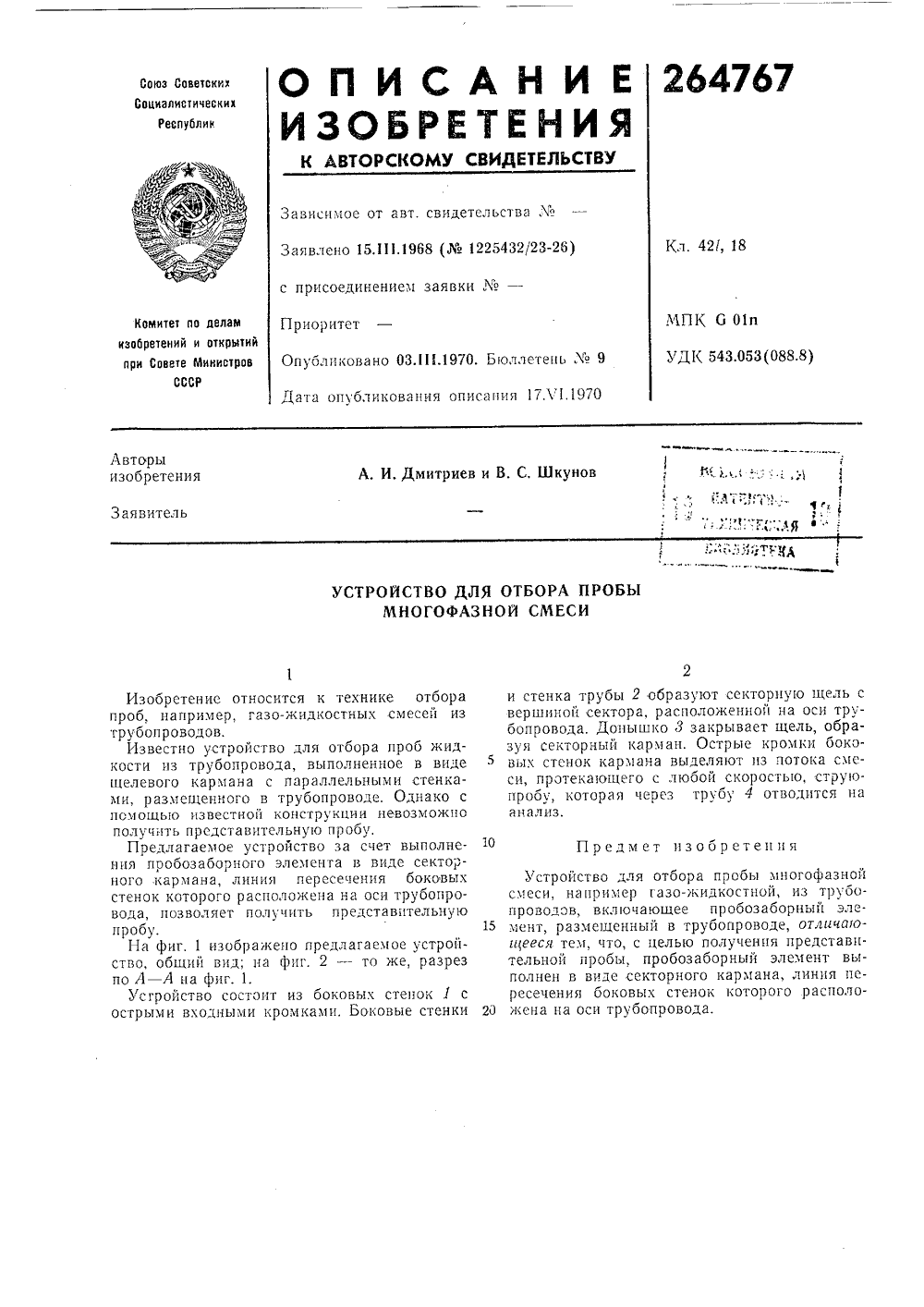

...выполненное в виде шелевого кармана с параллельными стенками, размещенного в трубопроводе, Однако с помощьто известной конструкции невозможно получить представительную пробу,Предлагаемое устройство за счет выполнения пробозаборного элемента в виде секторного кармана, линия пересечения боковых стенок которого расположена на оси трубопровода, позволяет получить представительную пробу.На фиг, 1 изображено предлагаемое устройство, общин вид; на фиг. 2 - то же, разрез по А - А на фиг. 1.Устройство состоит иострыми входными крот з боковых стенок 1 сткамн, Боковые стенки 2 и стенка трубы 2 образуют вершиной сектора, располо бопровода, Донышко т закр зуя секторный карман, Ост вых стенок кармана выделя си, прдтекатощего с любой пробу,...

Номер патента: 265556

Опубликовано: 01.01.1970

МПК: G01N 1/10

Метки: отбора, пров

...фильтр.На чертеже схематически изображено пред.15 лагаемое устройство.Оно состоит из приемного сосуда, представляющего собой стеклянный баллон 1, закатанный крышкой 2 с припаянной к ней гайкой 3;промежуточной камеры 4, имеющей кониче 20 ское днище со штуцером 5, герметичность соединения которого с гайкой 3 обеспечиваетсяуплотнительной прокладкой б; крышки 7, накоторой с помощью конической втулки 8 закреплен фильтр 9, образованный слоями обес 25 пложивающей ткани и резиновыми прокладками; конусной распылительной насадки 10,установленной на конце трубопровода 11, служащего для ввода продукта; трубы 12 с вентилем 13, соединяющей камеру 4 с вакуумной30 линией, и трубы 14 с вентилем 15, которая со 265556общает устройство с...

Номер патента: 268006

Опубликовано: 01.01.1970

Авторы: Волгоградский, Нефтехимии, Теверовский, Чепчуров, Юшин

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...сальниковыми уплотнениями, размещенными в пазах корпуса, пересекающихся с отверстием для золотника. Это повышает надежность работы при высоких давлениях.На чертеже изображено предложенное устройство, общий вид.Оно состоит из корпуса 1 с каналами 2, 3, 4 и б для транспортировки контролируемого продукта, цилиндрического золотника б, имеющего три калиброванных канала 7, 8 и 9, сальниковых уплотнений 10 и 11, выполненных из асбестового шнура, пропитанного фторопластовой эмульсией, и размещенных в пазах корпуса, пересекающихся с отверстием для золотника, по обе ого потока,Устройство работает следующим образом.При подаче сжатого воздуха золотник б пе 5 ремещается. При перемещении его в правое(рабочее) положение отобранная проба...

Номер патента: 268747

Опубликовано: 01.01.1970

Авторы: Проектно, Промышленности, Центральный

МПК: G01N 1/10

Метки: восстановительного, окислительно, потенциала, целлюлозноймассы

...а также очищает корпус, например от смолы. Пр ед м ет изобретен Устройство для измерения рН и окислитель- но-восстановительного потенциала целлюлозной массы, включающее отжимной элемент, размещенный в цилиндрическом корпусе с перфорированным днищем, под которым установлен лоток для сбора жидкости, отличаюиееся тем, что, с целью упрощения конструкции, отжимной элемент выполнен в виде поршня, по оси которого установлена 7-образная уплотняющая пластина. Изобретение относится к области отбооа проб жидкости, например, из целлюлозной массы для измерения рН и окислительно-восстановительного потенциала.Известно устройство для измерения рН и окислительно-восстановительного потенциала водородной массы, состоящее из корпуса, в котором...

Номер патента: 271101

Опубликовано: 01.01.1970

Авторы: Анисимов, Закатов, Маркелов, Машбиц, Огородников

МПК: G01N 1/10

Метки: ввода, пробы, хроматограф

...пробу через контакт б в хроматографическую колонку 10.Из полости А емкости 3 через контакт 7 происходит сброс газа в атмосферу, и объем этой полости становится минимальным.После продувки емкости 2 контакты возвращаются в исходное положение, подготавливая устройство для ввода очередной пробы,Известны устройства для ввода пробы в хроматограф, содержащие дозатор-испаритель,хроматографическую колонку и емкость с вялой мембраной. В известных устройствах отдозированная проба анализируемого вещества 5подается в испаритель, где переводится в газообразное состояние, и далее транспортируетсягазом-носителем в хроматографическую колонку. Испарение пробы производится при непрерывной подаче газа-носителя, Известные 10устройства...

Номер патента: 271105

Опубликовано: 01.01.1970

Авторы: Балдовский, Володченко, Гречухин, Мелик, Митрейкин, Рабинович

МПК: G01N 1/10

Метки: отбора, проб, расплавленного

...не обеспечивает одновременного отбора нескольких горизонтов пробы расплавленного электролита.Предложенное устройство отличается тем, 15 что для повышения эффективности работы в подпружиченном перфорированном стакане, наружная поверхность которого обернута бумагой, концентрично установлен цилиндр, снабженный расположенными гпо спирали 20 ячейками и укрепленный на опорном стержне при помощи быстросъемного соединения, например клина.На чертеже показано описываемое устройство. 2Оно состоит из,подпружиненного перфорированного стакана 1 с опорным стержнем 2. Наружная поверхность стакана обернута бумагой 3, а внутри стакана концентрично помещен цилиндр 4, снабженный расположенны ми по спирали ячеикам; п укрепленным на опорном стергкне 2 при...

Номер патента: 275426

Опубликовано: 01.01.1970

Авторы: Король, Пидорич, Ральников

МПК: G01N 1/10

Метки: непрерывного, отбора, пробы, пульпы

...производится сам током пульпы.рь труочному ующий окбв х крупует реее поабочей им поПредм т изобретени 5,кена от ранспо пробы п1 ство дляотличатощсия непреолнено в втрубы, веверстиямтртирующильпьь Известны устройства для отбора проб, выполненные в виде ковша, периодически отсекающего поперечный поток пульпы.Предлагаемое устройство отличается тем,что опо выполнено в виде трубы, установленной в потоке пульпы, при этом верхняя частьтрубы имеет сквозные отверстия, образующиерешетку, обращенную к потоку, а нижняячасть трубы слух(ит транспортирующим желобом для огобранной пробы пульпы.На чертеже изображено предлагаемое устройство,Устройство состоит из трубы со сквознымиотверстиями диаметром 2 - 5 ли. Диаметртрубы выбирается с учетом толщины...

Номер патента: 276511

Опубликовано: 01.01.1970

Авторы: Белугин, Попов, Силаев

МПК: G01N 1/10

Метки: жидкого, металла, отбора, пробы

...герметизируемых, например, па ном после отбора пробы.На чертеже показано описываемое устройство. Оно состоит из корпуса 1 с пробкой 2 в верхней части, снабженного сборниками пробы 3, причем корпус устройства является проточным, а сборники пробы сделаны в виде стаканчиков.Устройство работает следующим образом.Предварительно устройство разогревается, затем открывают вентиль 4 для подвода анализируемого вещества и вентиль 5 для слива его обратно в контур и устанавливают проток БЫ ЖИДКО ГО МЕТАЛ анализируемого вещества через полость корпуса 1, в которой размещены стаканчики для сбора пробы. Далее закрывают вентили 4 и 5 и открывают вентилиб и 7 для подвода и отвода инертного газа. Инертный газ вытесняет излишки анализируемого продукта из...

Номер патента: 279164

Опубликовано: 01.01.1970

Авторы: Крылов, Ларин, Матюхин, Филиппов

МПК: G01N 1/10

Метки: 279164

...промывки, снабженным подвижной сливной воронкой.На чертеже показано описываемое устройство.Оно состоит из вакуум-камеры 1 с электро- обогревом 2, в которой установлен приемник пробы в виде стакана 3. Вакуум-камера сливной трубкой 4 связана с,приспособлением для дозирования 5. Вне вакуум-камеры находится конденсатор паров жидкого металла б, снабженный механизмом для промывки 7, содержащим подвижную сливную воронку Я. Устройство работает следующим образом,Перед отбором прооы приспособление длядозирования 5 и сливная трубка 4 полностьюпромываются жидким металлом из контура.Б При этом дренаж жидкого металла,в сливнойбачок 9 осуществляется через, плотно прилегающую сливную воронку 8 механизм дляпромывки 7.После промывки сливная воронка 8...

Номер патента: 280061

Опубликовано: 01.01.1970

Автор: Тюнин

МПК: G01N 1/10

Метки: жидкости, отбора, пробы

...одна над другой и разделенными распределительной воронкой, Это повышает эффективность работы устройства.Иа чертеже изображено предлагаемое устроиство, оощий Вид.Оно содержит верхнюю плиту 1 с приводом2, соединенную трубоц 3 с нижней плитой 4,на которой установлены сборники 5 и б пробыи ковш 7 для отбора пробы, помещенный в закрытом корпусе 8 над сливными воронками9 и 10, разделенными распределительной воронкой 11,Ковш 7, вращаясь от редуктора вокруг валика 14, забирает пробу от струи и, подойдя к воронке 9, задевает за скобу и опрокидывается,.жидкость при этом выливается. За счет дели теля, установленного в воронке 9, часть жидкости стекает в верхнюю вращающуюся от редуктора воронку 11, а остальная жидкость через отвод...

Номер патента: 287399

Опубликовано: 01.01.1970

Автор: Мануковский

МПК: G01N 1/10

Метки: взвеси, отбора, пробы, суспензии

...при помощи привода 11, действующего по заданной программе. Упензбо 1 мтем,еговидединестр стройство для отбора пробыии, содержащее корпус, сной трубкой и мешалкой,что, с целью повышенияв работе, отборная трубкакольца, входной патрубоки с ревсрспвным приводом,ойпиком для отвода пробы. взвеси из сусабженньш ототли чающееся эффективностивыполнена в которого соеа выходной - 25 с присоединением заявкиИзобретение относится к технике отоора проб взвесей из суспензий и может быть использовано, например, в производстве микро- порошков.Известно устройство для отбора пробы жидкости, содержащее емкость с мешалкой, причем отборная трубка соединена с вертикальной трубкой, снабженной эластичным шлангом для отвода пробы.Недостатком указанного...

Номер патента: 320583

Опубликовано: 01.01.1971

Автор: Шевнин

МПК: D21C 9/10, G01N 1/10

Метки: пробоотборник

...производст жет быть примеиена в це промышленности. ка, Торцовая часть цилиндра закрывглушкой, Шток 6 жестко связан с мпневмопривода 4. Диаметр штокавнутреннего диаметра, корпуса 1. Вустановлены эластичные манжеты 7следняя из которых выполняет рольвзаимодействующего с сужающимсяштока 6, Пневмопривод 4 при помоки 9 связан с пневматическим генимпульсов. В пневмоприводе устпружина 10.Пробоотборник работает следующизом,Сжатый воздух импульсами подается от генератора на пневмопривод 4, мембрана кото. рого под действием импульса прогибается. При отсутствии импульса мембрана пружиной 10 возвращается в исходное положение. Шток 6, связанный с мембраной, совершает возвратно-поступательное движение. Частота движения штока 6 настраивается...

Номер патента: 320745

Опубликовано: 01.01.1971

Авторы: Бадеев, Всесоюзный, Нроектный

МПК: G01N 1/10

Метки: отбора, проб, суспензий

...при контроле и изучении процессов обогащания полезных ископаемык.Известно устройство для отбора проб жидкости, пробоотборная емкость которого выполнена в виде резервуара из эластичного материала. С помощью таково устройства нельзя отобрать пробы суспензий, содержащих крупные куэски руды, Качество отобрапных п 1 роб невьосокое.С целью повышения эффекпивности работы в предлагаемом успройспве емкостями расположены одна над другой и закреплены на параллельных жестких плестипах.На фиг, 1 изображено устройство, общий ванд; на фиг. 2 - ,пробоотбораая смкость 1 в рабочем;состоя пии) .Ус 11 ройство включает емкости 1, выполненные из эластичного материала н закрепленные на параллельных жестких пластинах 2. Устройство снабжено также...

Номер патента: 320746

Опубликовано: 01.01.1971

Авторы: Казахский, Научно, Хайдаров

МПК: G01N 1/10

Метки: батометр, речной

...колпачком 13 и пюдружиненным пруииной 14. Водозаборный сасуд 15 имеет с водозабслрную горловину 1 б, на кюто 1 рую навинч 1 ивается смененный водозаборный наконечник 17. В обтекателе 18 помещены шаривсовые клапаны 19 и 20 и вьвпуокная трубка 21. Вю фланце 22 заиреплена сме 1 нная втулка 23 с неподвижню размещеннюй в ней сеткой 24 и эда спинным, например, резиновым, баллюном 25,уырепленньвм на втулке 23 кольцом 2 б, С пюмощью шарвира 27 и защелкии 28 водозаборный сосуд 15 соединен с призом.Прибор работает следующим образом.Для взятия иромбы в точке водозаборныйнаооонечник 17 сосуда 15 зазорепляется кол,пачком 13, и кольцо 10 с натяжен(ием, сжимающим пружину 14, надевается на крюк 8.В таком положении без посылыцого пруза 7 15 батоыетр...

Номер патента: 321712

Опубликовано: 01.01.1971

Авторы: Карабегов, Маилов, Мгебришвили, Шевтвалишвили

МПК: G01N 1/10

Метки: жидкости, отбора, проб, трубопровода

...равномерный и однородный поток. Из камеры усредненная жидкость через щель попадает в трубку для отвода проб и пост паст на анализ. Предмет изобретения Устрой струболровэлемент ии 1 ееся темельной пнен в видсиабженнго сечения. Изобретение относится к устройствам для отбора проб жидкости из трубопроводов.Известно устройство для отбора проб, например газожидкостной смеси, из трубопроводов, включающее пробозаборный элемент, раз мещенный в трубопроводе и выполненный в виде секторного кармана, и трубку для отвода проб.Недостатком такого устройства является малая представительность отобранной прооы. 10Предложенное устройство позволяет устранить указанный недостаток за счет выполне. ния пробозаборного элемента в виде сопла усреднительной...

Номер патента: 322896

Опубликовано: 01.01.1971

Авторы: Иностранна, Иностранцы, Моррис, Соединенные

МПК: G01N 1/10

Метки: дпр, союзная, •gt

...предлагается для изготовления трубопровода использовать материал в совокупности с та кими жидкими сегментами, которые смачивают его лучше, чем жидкие образцы.Кроме того, жидкие сегменты целесообразно разделять газообразными. При этом в качестве материала трубопровода используют 20 фторированный углеводород, например тефлон, а в качестве жидких сегментов - сегменты на основе силикона. Для газообразных сегментов применяют воздух или инертные газы, 25Некоторые жидкости, например силикон, смачивают внутреннюю стенку трубопровода из фторированного углеводорода, например .тефлона, образуя на ней пленку, При этом жидкие образцы не соприкасаются с внутренней стенкой трубопровода и не прилипают к силиконовой пленке (не оставляют на ней...

Номер патента: 292096

Опубликовано: 01.01.1971

Авторы: Клыков, Комаров

МПК: G01N 1/10

Метки: жидкостей, отбора, проб

...перед патрубками 12. При перемещении рейки 7 в нижнее положение цикл повторяетвам ля редмет изо брете Устройснапримервключающдом, сиабчаю и 1 ееся25 фективносимеет внтрубками. тво для сточных ее пода женный тем, чт ти раб тренние Изобретение относится к устройст д отбора проб жидкостей, например сточных вод из открытых водоемов.Известно устройство для отбора проб жидкостей, содержащее подвижный стержень с приводом, снабженный приемником пробы.Такое устройство ненадежно в работе.Для повышения эффективности работы предложено устройство, в котором подвижный стержень имеет внутренние продольные каналы с патрубками.На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 - вид по стрелке А на фиг. 1.Устройство содержит подвижный...

Номер патента: 294091

Опубликовано: 01.01.1971

Авторы: Романовский, Соловьев

МПК: G01N 1/10

Метки: 294091

...фиг. 1 схематически изображен предложенныш бятометр, обцшй вид; на фцг. 2 - вцдсбоку.20Батометр состоит цз ловушки 1, установленной на конце штанги 2, Ловушка батометравыполнена в виде сетчатого мешка, входнаячасть которого окантована рамкой 3. Механизм перемещения ловушки включает в себя 25гибкую тягу 4, концы которой соединены пружиной растяжения 5 и которая натянута цанеподвижных направляющих роликах б и 7,установленшпх неподвижно на концах штанги.Тяга установлена на направляющих роликах 30с предварительным натяжением. На штангемежду направляющим роликом 7 на верхнемее конце п ловушкой установлен подвижный приводижащий8 устангом 10.Перед погружением батометря в поток для взятия пробы ловушка вращением приводного ролика...

Номер патента: 295051

Опубликовано: 01.01.1971

Авторы: Агафонцев, Ефремов

МПК: G01N 1/10

Метки: непрерывного, отбора, пробжидкости

...приспособление 5 с двхклапан с двухклапанно приована.регдляриед.1 дразом. атиче- работу устроиства являет подготовки и отбо озат тор ы в ем- споняя уба кой При этом анализируемая среда и разбавитель поступают в смесительную трубку 9, в которой концентрично расположена перфорированная трубка 10, а из смесительной трубки 9 проба поступает в камеру сепарации А, в которой расслаивается на легкую и тяжелую фракции. Тяжелая фракция непрерывно посту. пает через нижнюю щель перегородки 4 в камеру Б и через отверстие регулирующей трубки 11 на анализ,Легкая фракция непрерывно поступает через щели, образованные перегородками 2 и 3, в камеру В и через трубку 1 б также на анализ. предложенное устперегородками ры, в которых вка, разбавлеяющейся...

Номер патента: 296019

Опубликовано: 01.01.1971

МПК: G01N 1/10

Метки: пробоотборник

...КдкС 3 с С ПОМ 01 ЦЬ 10 рСЗЬбОВОГОсосдццсция здкрсцлсца в полом штоке. После зтого стопорцыс винты выводят из байоцст цсго выреза 1 д. Под действием пружины сжа;ця 11 поршцсвое устройство с закрепленной отборной камерои перемещается ввсрдо упора, Вртщсиисм цилиндра резьбовой учд- СтоК 15 ВЫВОДЯТ ИЗ РСЗЬбоВОГО УсастКс 1 16 И 20 перемещают вниз до соединения с резьбовымучастком 17 В полом штоке, одновременно выступаОщий коцец шестиграц 11 ой пробки устс 1" цдвливастся и шсстигрдццос отверстие поршневого устройства, Шестпгр;цшая пробка со з едццеца с телом цилиндра отборной камеры сисмощью рсзьбового соединения, противоположного цо срдвцсшпо с резьбой полого штока направления, При закручивании резьбового участка 15 в рсзьбовои участок 17...

Номер патента: 298856

Опубликовано: 01.01.1971

Авторы: Батюк, Злобин, Шурыгин

МПК: G01N 1/10

Метки: отбора, проб, трубопровода, фильтрата

...07.1 Ч.1969 ( 131918/23-26)присоединением заявки Лое -риоритет -публиковано 16.111.1971. Бюллетень Леата опубликования описания 18 Х.1971 УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ИЗ ТРУБОПРОВОДАИзооретение может быть использовано, например, при производстве глинозема.Известно устройство для отбора проб фильтрата из трубопровода, включающее ци линдрический корпус с фланцами и патрубок со сквозными порами.Предлагаемое устройство отличается от известного тем, что, в целях повышения эффективности работы, его патрубок установлен кон центрично внутри корпуса и снабжен коническим,наконечником.На чертеже изображено предлагаемое устройство в разрезе. Оно включает цилиндрический корпус 1 с фланцами 2,и 8 для соедтонения с основным трубопроводом 4. Внутри...

Номер патента: 298857

Опубликовано: 01.01.1971

Авторы: Гогии, Логинов, Макаров, Одиноков, Сенченко

МПК: G01N 1/10

Метки: жидкого, металла, отбора, пробы

...ванны за счет придания крышке ковша формы внутренней поверхности,корпуса.На чертеже дан общий вид предложенногоустройства.Устройство состоит из корпуса 1 с крышкой 2, снабженной подпружиненным штоком 3, имеющим в верхней части рукоятку 4. Шток 3 при помощи направляющей 5 со стопором б связан со штоком 7, имеющем;в верхней части рукоятку 8, а в нижней части прикрепленным к корпусу.Направляющая 5 расположена на штоке 7 на таком расстоянии опогружении в жидкий хвне расплава,Устройство работает следующим образом.5 Перед погружением в жидкий металл рукоятку 4 перемещают до упора вниз и доворачивают вокруг оси, При этом стопор 6 выходит из паза направляющей 5, крышка 2плотно входит во внутреннюю полость корпуса,заполняя ее полностью, и...

Номер патента: 298858

Опубликовано: 01.01.1971

Авторы: Барышок, Евтухов, Зубец, Константинов, Костенко, Локотош, Чепурин, Яковенко

МПК: G01N 1/10

Метки: лестоположения, объектов, подвижных

...прикреплены головка 2 записи и блок головок считывания, состоящий из 5 головок однощелевой б и двухщелевой б расположенных соосно внутри по центру головки 2 записи, подвижной объект 7, блок 8 записи, блок 9 воспроизведения, состоящий из усилителей 10 и 11, амплитудного детектора 12, 10 фазового детектора 1 г, пороговых схем 14, Ии 1 б, схем НЕ 17 и 18, схемы И 19 и индикатора 20.Устройство работает следующим образом, Блок магнитных головок крепится на под пружиненной направляющей подвеске 4 кподиигкному объекту 7 так, чтобы между головкой и носителем обеспечивался минимальный зазор Л, величина которого выбирается из двух условий: обеспечения возможности при тяжения головки к носителю под действиемимпульса тока записи и отсутствия...

Номер патента: 301593

Опубликовано: 01.01.1971

Авторы: Институт, Ланчава, Мика, Самкурашвили, Тавадзе

МПК: G01N 1/10

Метки: анализа, газового, жидкого, металла, отбора, пробы

...а личаюиийся тем, стоверной пробы, из жидкого метал чения пробы. пробы путем мпулы что, с ампу, ла за жидкого металла для погружения конца вав жидкий металл, отцелью получения дочу перед извлечением паивают в месте отсеИзобретение относится к области анализа газов в металле и может быть применено на литейных и металлургических заводах.Известен способ отбора пробы жидкого металла для газового анализа путем погружения конца вакуумированной ампулы в жидкий металл и последующего извлечения ампулы с открытым концом, не изолированным от окружающей среды. Но в известном способе происходит искажение состава пробы при транспортировке ампулы за счет воздействия атмосферы и улетучивания части газов,Предлагаемый способ позволяет получить...
