G01D 9/42 — регистрация показаний измерительных приборов фотографическими средствами, например в счетчиках

Номер патента: 821921

Опубликовано: 15.04.1981

Авторы: Сыресин, Федоров

МПК: G01D 9/42

Метки: регистрирующееустройство, фотографическое

...устройства 5 подключен так же к блоку 11 управления электродвигателем 12.Устройство работает следующим образом.Информация об измеряемом параметре параллельным кодом поступает из блока 1 формирования на первые входы сравнивающих устройств 3 по нижнему и верхнему допуску, на электронные ключи 7 и на устройство 6 управления, которое в зависимости от номера измеряемого параметра выбирает соответствующий этому параметру адресв постоянном запоминающем устройстве4 и считывают из него значения допусков на этот параметр. При нахождении параметра в поле допуска ключинаходятся в закрытом состоянии, информация об измеряемом параметрене поступает на блоки 8 управленияциФровыми индикаторами и информацияна цифровых индикаторах 9 не высвечивается. В...

Номер патента: 847039

Опубликовано: 15.07.1981

Авторы: Абрамов, Рясный, Сухобрус, Ткаченко

МПК: G01D 9/42

Метки: регистрирующее

...5, в виде ротораиз диэлектрического материала жестко соединенного с валом шаговогоэлектродвигателя. В роторе выполнены каналы 6, в которых располагаются светодиоды 7, выводы которыхраспаяны на печатной плате 8 и черезэлектрический разъем 9 соединены суправляющей схемой (см, фиг. 3),На выходе каждого светового канала(см,фиг. 1) устанавливаются Фокусирующие линзы 10, благодаря которымсветовой сигнал светодиодов фокусируется в точку диаметром 0,5-0,8 мм,Фокусирующие линзы устанавливаются таким образом, что засвечиваемыеточки регистрируемой информациирасполагаются в одну вертикальнуюлинию (см. Фиг, 2). С помощью торцов кассета 1 закрывается верхним 11и нижним 12 основаниями, в которыхзакреплены подшипники 13. В обоихоснованиях сделаны...

Номер патента: 916988

Опубликовано: 30.03.1982

Авторы: Карпов, Яновский

МПК: G01D 9/42

Метки: носитель, регистрации, светочувствительный, сигналов, электрических

...установочногтельно соединенных дешифратора 6 по триггера регистра 7 включает нужныйзиции, регистра 7 регистрации.и ком- а ключ е коммутаторе 8, что приводитмутатора 8, выходы которого подключе" . кзажиганию соответствующего элемен-ны ко входам светодиодной линейки тв светодиодйой линейки 9, начина 9, оптически связанной со светОЧув" ется экспонирование светочувствительствительным носителем 1 О, мремеща- ного носителя 10.нтопротяжным;механизмом 11. Состояние счетчика 4 изменяетсяемым лентопротзена его счет"К выходам счетчика подключен дешиф- по: сигналам, поступающим на егоратор 12 нулевого состояния счетчи" ный вход от генвратора 5, С приходомка, выход которого соединен со вхо" каждого нового импульса оно уменьша"дом сброса регистра 7...

Номер патента: 920380

Опубликовано: 15.04.1982

Авторы: Журавлев, Старцев

МПК: G01D 9/42

Метки: информации, носителе, регистрации, светочувствительном

...реле.Устройство работает следующим образом.Каждой регистрируемой команде в блоке 6 объединения соответствует свое реле, Например, какая-то коман,да, подлежащая фоторегистрации, с входных цепей поступает через блок объединения на элементы подсвета табло и на 5-вход триггера. При этом соответствующий элемент подсвета подготавливается к включению одной из контактных групп реле, вторая группа контактов этого же реле формирует импульс за счет того, что подвижные контакты на время переключения оказываются оторванными от неподвижных, этот импульс и поступает на 5-вход триггера. Вторая группа контактов всех реле соединена последовательно, поэтому импульс формиру. ется при срабатывании любого реле. Этот импульс, поступая на 5-вход В...

Номер патента: 924512

Опубликовано: 30.04.1982

Авторы: Лекомцев, Михеев, Розов

МПК: G01D 9/42

Метки: многоканальное, регистрации, сигналов, электрических

...пучков на поверхности фотографической пленки, В момент прохождения зеркалом положения, соответствующего55 отклонению развертываемых пучков в начало записываемого кадра, датчик положения зеркала 7 Формирует на 4своем выходе короткий импульс и посылает его на один из входов схемы 8 совпадения. На два других входа схемы совпадения подаются сигнал пуска регистратора и сигнал с выхода блокирующего триггера 9, который предварительно устанавливается в единичное состояние. При поступлении разрешающего сигнала по входу "Пуск" схема совпадения вырабатывает на своем выходе, подключенном к установочному входу триггера, высокий потенциал, который приводит к опрокидыванию триггера и блокировке схемы совпадения, Одновременно импульс с выхода...

Номер патента: 932235

Опубликовано: 30.05.1982

Авторы: Карпов, Рудня, Яновский

МПК: G01D 9/42

Метки: носитель, регистрации, светочувствительный, сигналов, электрических

...счетчик 13 каналов в нулевом состоянии.С счетчика 8 номера канала двоичный код номера канала поступает на управляющий вход коммутатора 1 каналов,ключи каналов которого, последовательно включаясь, разрешает прохождение электрических сигналов по соответствующим каналам на вход АЦП 2, а также поступает на вход сумматора 10. Код на выходе сумматора 10 представляет собой сумму номера канала и кода смещения, который задается исходя из минимальной плотности почернения при регистрации,Сигнал с выхода линии 15 задержки, время задержки которой определяется исходя из суммы времени отработки блока электронного коммутатора 1 и большего из времен срабатывания АЦП 2 и сумматора 10, стробирует прием кодов с АЦП 2 в регистр3 позиции и с сумматора...

Номер патента: 1024723

Опубликовано: 23.06.1983

Авторы: Карпов, Яновский

МПК: G01D 9/42

Метки: информации, регистрации

...сброса регистра 7 отсутствует, генератор 5 разблокировав; дешифратор б, разрядность которого равначислу светодиодных элементов светодиодной линейки Э, преобразует двоичный код на его входах в позиционный однако сигнал с выхода дешкфратора б не поступает на вход установки соответствующего разряда регистра7 (разрядность которого равна числуэлементов светодиодной линейки 9)при отсутствии разрешающего уровняна управляющем входе дешифратора б.Мультиплексор 1 подключает на свайвыход аналоговые сигналы, поступающиена его входы, причем частота пере60 ключения каналов (Гаер. ксн )по которым поступают эти сигналы, настольковелика, что за время пребывания счет.чика 4 в каком-либо состоянии опрашиваются все.-каналы. На входе преобразователя 3...

Номер патента: 1112230

Опубликовано: 07.09.1984

Автор: Антипов

МПК: G01D 9/42

Метки: регистратор, сигналов, усреднением

...с выходом запоминающего блока, выход сумматора соединен с входами коммутатора, выход которого соединен с входом запоминающего блока и первым входом самописца, выход первой схемы И соединен с вторым входом коммутатора. На чертеже представлена блок-схема регистратора сигналов с усреднением,Регистратор сигналов содержит аналого-цифровой преобразователь 1,подключенный через блок 2 задержки сигналов, сумматор 3, триггер 4,3 1 12 схему И 5 и коммутатор Ь к запомикающему блоку 7, компаратор 8,подключенный через таймер 9,вычитающий счетчик 10,дешифратор 11 и устройство 12 управления к самописцу 13, и схе- му И 14,Устройство 12 управления содержит последовательно включенные триггер 15, схему 2 И-ИЛИ 16, распределитель 17 импульсов, регистр 18...

Номер патента: 1137303

Опубликовано: 30.01.1985

Автор: Ковалев

МПК: G01D 9/42

Метки: морского, регистратор, течения

...1968.2. Авторское свидетельство СССР В 346580, кл. С 01 В 9/42, .1970 (прототип).:управляемый датчик импульсов - к вы- ходу датчика модуля скорости, а синусный и косинусный выходы через соответствующие интегрирующие счетчики к запоминающему устройству, о т л ич а ю щ и й с я тем, что, с целью повьппения быстродействия регистратора, синусный и косинусный выходы генератора разделвны по знакам составляющих вектора скорости, а интегрирующие счетчики выполнены с суммирующим и вычитающим входами, причем суммирую" щий вход каждого счетчика подключен к соответствующему положительному выходу генератора, а вычитающий вход - к соответствующему отрицатель-ному.Заказ 10510/28 Тираж 703 ПодписноеВНИИПИ Государственного комитета СССРпо делам...

Номер патента: 1166035

Опубликовано: 07.07.1985

Автор: Стенников

МПК: G01D 9/42, G01V 1/34

Метки: колебаний, регистрации, сейсмических

...83-85 - напервом, втором и третьем выходахкольцевого счетчика 26, положительные импульсы 86 и 87 - на выходаходновибраторов 17 и 18 соответственно, импульсы 88-90 - на входе эле.мента И-НЕ 13; импульсы 91 - навыходе элемента И-НЕ 13,На диаграмме 92 (фиг, 4) показанвходной задержанньп сигнал на выходе элемента 2 задержки. С выходаполупериодного выпрямителя 3 снимаются положительные импульсы. Дляотрицательных значений входного сигнала положительный импульс изображенпунктирной линией. Линиями показаныуровни 93-99 срабатывания соответствующих пороговых элементов 47-53(Фиг. 2). Этими уровнями амплитудныйдинамический диапазон входного сигнала разбивается на примыкающиедруг к другу амплитудные зоны, которые в известном устройстве...

Номер патента: 1167429

Опубликовано: 15.07.1985

Автор: Стенников

МПК: G01D 9/42

Метки: колебаний, регистрации, цвете

...расцвечены с помощью электронного цветокодирующего устройства 7. Цвет колебаний 88 и 89 должен отли чаться от цветов, Формируемых с помощью электронного цветокодирующего устройства.Двухполярное напряжение Б (Фиг,4) с выхода источника 1 входного сигна ла поступает на входы экстрематора 6 и устройство 2 задержки аналогового сигнала. Задерхацный сигнал Б пог дается на двухполупериодный выпрямитель 3 для получения однополяр ного сигнала 11 необходимого для нормальной работы амплитудного анализатора и ца двусторонний усилитель-ограничитель 5, сигналы с выходов 5.1 и 5.2 (Б 1, Б) которого свиде тельствуют о наличии входного сигнала, Во время положительных значений входного задержанного сигнала Бг на выходе 5.1 формируется...

Номер патента: 1173188

Опубликовано: 15.08.1985

Авторы: Глазунов, Грошев, Зотова, Шевченко

МПК: G01D 9/42

Метки: регистрации, сигналов, фотопленке, электрических

...счетчик и второй дешифратор, причем первый выход второ.- го дешифратора соединен с первым входом первого коммутатора и формирователем подсвета; второй - с вторым входом второго коммутатора, вто, рой вход первого коммутатора соединен с навигационным комплексом, первый вход преобразователя код - частота соединен с синхронизатором а второй - с датчиком скорости движения фотопленки, выход первого дешифратора соединен с индикатором навигационных параметров.Введение в устройство регистрации электрических сигналов на фото" пленке формирователя подсвета и Формирователя импульсов отсчета информации обеспечивает запись чавигационных параметров на фотопленку в момент импульса отсчета информации, сокращает скорость расшифровки и обработки...

Номер патента: 1281896

Опубликовано: 07.01.1987

Автор: Стенников

МПК: G01D 9/42

Метки: колебаний, регистрации

...состояние,На выходе амплитудного детектора 3 вырабатывается напряжение 90. В начале каждого положительного колебания, поступающего на сигнальный вход амплитудного детектора, в течение длительности положительного импульса 95 сброса с выхода элемента 2 И-НЕ 14 осуществляется разрядка запоминающего конденсатора, После окончания положительного импульса 95 напряжение на выходе амплитудного детектора быстро достигает уровня сигнала на его входе, после чего вплоть до экстремальных точек входного сигнала 88 амплитудный детектор работает в режиме повторителя напряжения входного сигнала (экстремальные точки показаны зачерненными кружками на диаграммах 88 - 90). Когда напряжение 89 на входе амплитудного детектора 3 начинает спадать, его выходное...

Номер патента: 1308839

Опубликовано: 07.05.1987

Автор: Стенников

МПК: G01D 9/42

Метки: информации, регистрации

...нижних частот на выхо г цифроаналогового преобразователя несколько раньше, чем сигнал 120 пере.дит через нуль. Этот двоичный код посту- гает но шине 38 с источника 1 входного 2 О 5 ЗО 40 45 50 55 сигнала на входную информационную нину дешифратора 19. 1(Од на входной шине управляет работой дешифратора в том случае, если на стробирукнций еп вход подано напряжение низкого уровня. По началу положительных импульав 125 и 26 с выходов 47 и 48 усилителя-ограничителя 9 формирователями 15 и 16 коротких импульсов вырабатываются укороченные имг:ульсь; низкого уровня, которые инвертирукгся и собираготся элементом 2 И-НЕ 17. Положительные импульсы с выхода элемента 2 И-НЕ 17 показаны на диаграмме 127. Эти импульсы инвертируются элементом НЕ 18 и...

Номер патента: 1530905

Опубликовано: 23.12.1989

Автор: Горшенин

МПК: G01D 9/42

Метки: изображения, колебательного, процесса, регистрации

...путем сообщения носителю непрерывного однонаправленного перемещения и периодических увеличений количества света, поступающего на носитель от регистрируемого изображенияНа фиг,1 изображена запись колебательного процесса в фазовой форме; на фиг2 - совмещенная запись в амплитудной и фазовой формах,Изображение регистрируемого колебательного процесса с экрана дисплея через маску с изменяемой прозрачностью со щелью, выполненную для этого из двух поляроидных слоев,постоянно проецируется на непрерывно(фиг,2).Преимущества предлагаемого способа состоят в упрощении регистрирующей аппаратуры и повышении точности дешифрирования регистрируемой информации,формула и э о б р е т е н и я 10 15 20 25 Составитель А.ВидякинТехред М.Ходанич Корректор...

Номер патента: 1569548

Опубликовано: 07.06.1990

Авторы: Клочков, Плахов

МПК: G01D 9/42

Метки: головка, оптическая, фотографопостроителя

...с якорем электромагнита (не показан),привод вращения апертурного устройства7 с шаговым электродвигателем 15 иАиксатором 16. Световодная часть оп тической головки 13 (Аиг,2 и 3) состоит из корпуса 17, светового затвора осевого действия (не показан) исветовода 18,Оптическая головка работает следующим образом,Размещенный на плите 1 светочувст-.вительный материал 2 прижимается кее поверхности вакуумом, создаваемымв вакуумной камере 3. Каретка 4 перемещается по стрелке А по направляющим траверсы 5, а последняя перемещается по направляющей 6 по стрелкеБ. С помощью приводного механизма(не показан) по заданной программекаретка 4 останавливается в точке сзаданными координатами. Поворотныйдиск 7 с расположенными на нем световодами 8 поворачивается...

Номер патента: 1580169

Опубликовано: 23.07.1990

Автор: Горшенин

МПК: G01D 9/42

Метки: изображения, колебательных, процессов, регистрации

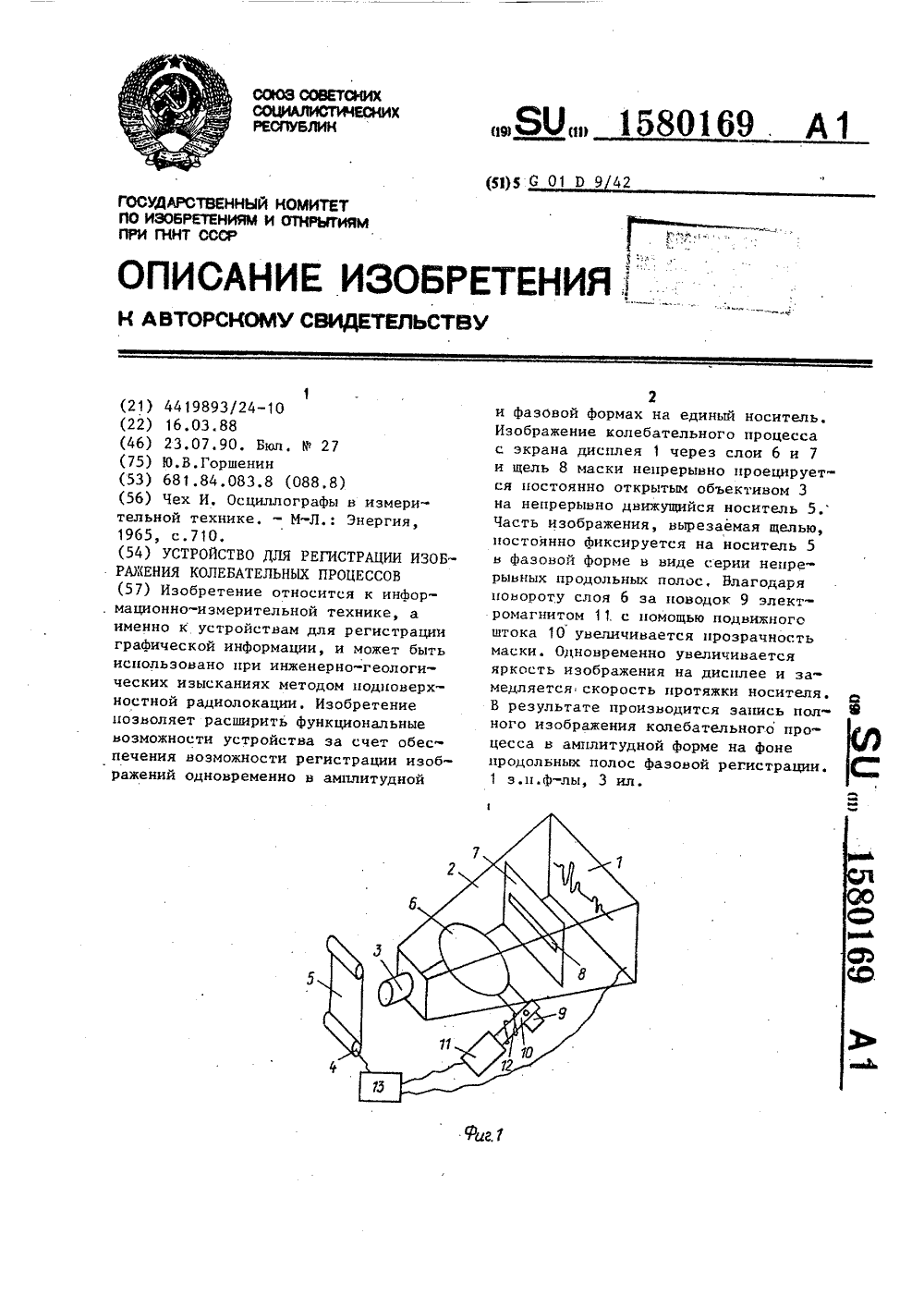

...и прозрачности маски, Работой регуляторовуправляет трехканальный коммутирующий блок 13, Исполнительными эле. ментами регуляторов могут служитьсоответственно баластный резисторв цепи питания лентопротяжного механизма, баластный резистор в цепиуправления яркостью изображения надисплее и электромагнит 11.Устройство работает следующим образом.Изображение колебательного процесса с экрана дисплея 1 через слои 6и 7 и щель 8 маски непрерывно проецируется постоянно открытым объективом3 на непрерывно движущийся носитель40 Формула изобретения 1, Устройство для регистрации изображения колебательных процессов, содержащее закрепленный на лицевой панели экрана дисплея, светозащитный тубус, на котором установлены объектив и лентопротяжный механизм...

Номер патента: 1633285

Опубликовано: 07.03.1991

Авторы: Деньгин, Жуков, Сапфиров

МПК: G01D 9/42

Метки: видеоимпульсов, периодической, последовательности, фоторегистрации

...должно быть больше М периодов следования видео- импульсов, гле % - длина последовательности вилеоимпульсов, которую необходимо сфотографировать. Блок 5 управления состоит из формирователя 8 импульсов и двух трцп.еров 9 и 1 О. Первым входом блока 5 управления является вход формирователя 8, первый выход которого связан с Й-входом трипера 9, выход которого является вторым выходом бчока 5 управления, а 5-вход, являясь первым выходом блока 5 управления, связан с выходом триггера 1 О, тактирующий вход которого соединен с вторым входом формирователя 8, а Я-вход является вторым входом блока 5 управления.Устройство работает слелующим образом.В исходном состоянии на вход устройства с периодом Т поступают видеоимпульсы случайной формы,...

Номер патента: 1673839

Опубликовано: 30.08.1991

Авторы: Клочков, Уланов

МПК: G01D 9/42

Метки: головка, оптическая, фотографопостроителя

...оптической головки. Позициями 14 и 15 обозначены направления истечения сжатого воздуха.Оптическая головка работает следующим образом.По трубопроводу 12 (фиг.2) подается сжатый воздух, который, пройдя по воэдуховодным каналам 2 (фиг.1) корпуса 1, обтекает при этом источники 3 излучения, направляется по направлениям 14 через диафрагменные отверстия монопластины 4 и маски монопластины 5, а также по направлениям 15 через дополнительные отверстия монопластин 4 и 5 к поверхности светочувствительного материала 11, опирающегося нэ опорную плиту 16, В результате образо вания воздушной подушки между светочувствительным материалом 11 и монопластиной 5 появляется рабочий зазор д, поддерживающийся постоянным в процессе работы,Координаты положения...

Номер патента: 1679196

Опубликовано: 23.09.1991

Авторы: Ероховец, Стругов, Ткаченко

МПК: G01D 9/42

Метки: записи, информации, растровой

...28 и 29 подсоединены первыми информационными входами к входной шине 31 сигнала инкрементирования адреса и соединены вторыми информационными входами с выходом коммутатора 14. Управляющие входы первого и второго коммутаторов 28 и 29 подсоединены к входной шине 32 сигнала выбора, соединенной с управляющим входом третьего коммутатора 30, Третий коммутатор 30 подключен выходом к входу формирователя 10 управляющего сигнала и,соединен первым и вторым информационными входами с выходами соответственно первого и второго блоков 24 и 25 оперативной памяти, которые подсоединены к входной шине ЗЗ данных и к выходам соответственно первого и второго счетчиков-регистров 26 и 27, соединенных с выходами соответственно первого и второго коммутаторов 28...
