G01B 5/25 — для проверки соосности

Номер патента: 129024

Опубликовано: 01.01.1960

Автор: Тылевич

МПК: G01B 3/16, G01B 5/25

Метки: образцов, прибор, разметки, разрывных

...к кернерам.Этим достигается компактность прибора, а также возможность выполнения его переносным,На фиг. 1 схематически изображен прибор, вид спереди с частичным его разрезом; на фиг. 2 - то же, в плане.Устроен прибор следующим образом.Базирование призмы 1 прибора отно.ителы 1 о трех образующих рабочей поверхности размечаемого образца 2 осуществляет;я посредством двух наклонных гранин призмь 1 и ком 11,.1 екта кернеров 3, распо,1 оженных в один ряд в ее корпусе. На верхний конец каждого кернера 3 навинчивается шлицевая гайка 4, стопорящаяся посредством пружинной шайоы 5. Для аш гаек 4 от удара при разметке ооразца служит крыпп;а 6, присоединяемая к призме 1 винтами 7.Предмсг изобретенияПрибор для разметки разрывных образцов прп помощи...

Номер патента: 138068

Опубликовано: 01.01.1961

Автор: Карпун

МПК: G01B 5/25, G01B 9/08

Метки: оптический, разметчик

...изображен огисываемый прибор.Оптический разметчик содержит два проектора 1, 2, включающихфотообъективы т, 4, плоские оптические стекла с разметочной сеткой иконденсоры.Проекторы направлены в противоположные стороны и смонтированызаким образом, что имек)т возмокность вращаться вокруг продольночоси б.В качестве источника света, освещающего проекторы изнутри, использована автомобильная лампочка в 20 ватт, 12 вольт.Установка прибора производится с помощью двух жидкостных уровней б, 7, винтов 8, 9 регулировки вертикальной и горизонтальной осейи винта 10 продольного перемещения.Для разметки прибор помещают внутри горизонтально расположенного размечаемого тела на подставке, столе или штативе и производягего установку также горизонтально по двум...

Номер патента: 142444

Опубликовано: 01.01.1961

Авторы: Артемьев, Борт, Волгин, Иванкин, Сейфи

МПК: G01B 5/25

Метки: межоперационного, окончательного, труб, универсальное

...различной конфигурации применен ряд поддерживающих устройств, включающих стойки, державки и установочные хомуты для крепления концевых фиксаторов и фиксаторов контура трубы, устанавливаемых в соответствии с требуемой конфигурацией трубы. Для центрирования внутреннего торца трубы концевые фиксаторы выполняются коническими и с резьбой. При гибке труб с гидронаполнителем применяются базовые технологические переходники, соединяющие один конец трубы с гидроаккумулятором, а другой - с обратным клапаном.На фиг, 1 изображено приспособление для межоперационноготроля; на фиг. 2 - приспособление для окончательного контроля; фиг. 3 - концевой фиксатор; на фиг. 4 - технологические пере- ники.Универсальное приспособление для межоперационного и...

Номер патента: 147769

Опубликовано: 01.01.1962

Автор: Кузовков

МПК: G01B 5/24, G01B 5/25

Метки: валов, колес, непараллельности, осей, скрещивания

...На конце штока укреплен индикатор 8 с мерительным штифтом 9, Вутри стойки 2 на резьбе установлена регулировочная гайка 10 с отверстием, через которое пропущена измерительная ножка 11, На верхний конец ножки 11 навинчена упорная гайка 12, находящаяся под воздействием пружины 13. На стойке 2 укреплен индикатор 14 с мерительным штифтом 15, упирающимся в торец ножки 11,1477 б 9При пользовании приспособлением его устанавливак)т магнитной призмой на вал 16 в двух наиболее удаленных сечениях и определяют по показаниям индикатора 14 конусность вала и его предельные отклонения, При этом ориентируют призму 1 в строго вертикальном положении по показаниям установленного на ней уровня 17. Аналогичным образом определяют конусность и предельные...

Номер патента: 148532

Опубликовано: 01.01.1962

Авторы: Данилов, Ефимов, Перков

МПК: G01B 5/25

Метки: образцов, разметки

...стальных дисков. Усилие, с которым стальные диски воздействуют на поверхность образца, зависит от степени подгкатия дисковой пружины 7, т. е, от величины силы трения между дисками 4 и 5. Предмет изобретения Приспособление для разметки образцов, отл и ч а ющ е е с я тем, что, с целью повышения производительности труда путем одновременного нанесения на образец всего количества рисок, а также исключения влияния неровностей поверхности образцов на равномерность нанесения рисок и снижения повреждения образцов, вызывающего концентрации напряжений, приспособление выполнено в виде корпуса, с установленным в нем вращаюцимся валиком, несущим стальные диски, одетыс на валик с возможностью смещения в радиальных направлениях н защемленнь 1 е между...

Номер патента: 148915

Опубликовано: 01.01.1962

Автор: Жемчужников

МПК: F16C 19/02, G01B 5/24, G01B 5/25 ...

Метки: вала, подшипников, проверки, прямолинейности, соосности

...подшипников состоит в том, что по ле снятия всех верхних вкладышей 1 и осмотра рамовых шеек 2 коленчатого вала 3 из подшипников 4 г вынимают все регулировочпые прокладки. Затем взл помещают в опорах 5 и б, устанавливают крышки 7, а под гайки 8 кладут металлические прокладки 9 и О с резиновыми прокладками 11 между ними. Мотыльиую шейку 12, находящуюся между контролируемыми рамовыми шейками, располага от в положении нижней мертвой точки, затем ставят индикатор 13 и замечают его показания. После этого 1 завномерно заягиаю гайки д 0 тех поп, пока показания индикатора не перестанут изменяться. Полученные таким образом показания заносят в таблицу замеров, а вал поворачивают на пол-оборота, чтобы шейка заняла положение верхней мертвой точки,...

Номер патента: 150638

Опубликовано: 01.01.1962

Автор: Аликулов

МПК: G01B 3/22, G01B 5/14, G01B 5/25 ...

Метки: установки, фрез, червячных

...одним своим концом б входит ну фрезы 7 и прижимается к ней пружиной б, а другой его к ирается на наконечник 9 индикатора 10.При передвижении фрезы вдоль ее оси в направлении стрелки А устройство вместе с индикатором и щупом поворачивается вокруг оправки 2 стола по стрелке Б. При этом расстояние между центром впадины фрезы и центром оправки стола все время изменяется, что приводит к перемещению щупа в направлении стрелки Б и вызывает изменение положения стрелки 11 индикатора 10.Установка червячной фрезы будет правильной только в том случае, когда центр впадины фрезы и центр оправки стола будут ле;кать на оси псриендикуля,ной оси фрезы, поэтому, перемещая фрезу, определя 1 ог по индикатору требуемое ее положение.Указанное устройство...

Номер патента: 161129

Опубликовано: 01.01.1964

МПК: G01B 5/25

Метки: 161129

...меньше ширины В большой се стороны, На внешней части БВ и зцутреццей части ЖГ большой стороны линейки нанесены деления. Причем цена делений на внутренней части в два раза меньше цены делений на внешней.Для нахождения с помощь 1 о такого учебного пособия центра окружности малую сторону АБ Г-образной линейки накладывают на окружность так, как это изображено на фиг. 1. Подписная группа Ло 114 Линия ЖО будет средней линией прямоугольного треугольника ЛБЛ и разделит его гипотенузу ЛЛ в точке О пополам.Точка О - центр окружности, который будет находиться ца шкале ЖГ линейки на том же делении ее, что ц точка .7 на шкале БВ.Для деления угла ЛЗБ пополам (см, фиг.2) его вершину совмещают с точкой на внутренней шкале, а стороны угла - с точками А...

Номер патента: 168466

Опубликовано: 01.01.1965

МПК: G01B 3/22, G01B 5/08, G01B 5/245 ...

Метки: 168466

...вставляется в расточенный корпус и шарами укладывается в призмы, В одной из призм сделан упор, в который упирается шар оправки. После установки оправки в призмах по индикаторам, расположенным по крайним торцам проверяемого корпуса, деталь выверяется так, чтобы вертикальные и горизонтальные показания были попарно равны. По достижении этого условия можно проверять округлость в данном сечении. Переставляя хомутики с индикаторами, можно получить измерения в других сечениях расточенных отверстий. Сравнивая показания и зная расстояние между сечениями, можно подсчитать ошибку в расточ ках и величину несовпадения осей или местоих пересечения, а также величину отклонения от теоретической осн (шары-эталоны подбираются одного размера с точностью...

Номер патента: 172059

Опубликовано: 01.01.1965

Автор: Гришель

МПК: G01B 5/25

Метки: окружностей, центроискатель

...часть (копир) 1 которого соединена с корпусом 2 посредством разрезной пружинной чеки 3. Разрезная чека в своей верхней части несет опорную площадку 4, выполненную из мягкого металла. В центре опорной площадки имеется небольшое конусное углубление 5, фиксирующее центр базового отверстия. Вращающаяся часть 1 закрывается крышкой б, которая фиксируется на трех цилиндрических штифтах 7, за-. прессованных в корпус 2 под, углом 120. К кулачкам 8 патрона при помощи цилиндричеПодписная группа1 б 4 ских хвостовиков (на чертеже не показаны) ипружины 9 крепятся центры 10. В зависимостиот качества поверхности базового отверстия, вкоторое вставляется центроискатель, центры5 выбираются или с закаленными конусами, илиже с наплавленными медными...

Номер патента: 186140

Опубликовано: 01.01.1966

Авторы: Богаковский, Бурда, Вайнштейн, Мезенцев, Цуканов, Шмунис

МПК: G01B 5/24, G01B 5/25

Метки: осиили, погрешности, формы

...от прямолинейности. Устроймы оси инесенныхоправку,ры, контастью, и нтроля погрешности форо расположения осей разей вращения, содержащее ые на ней радиальные упос проверяемой поверхнопример индуктивные, наство для к ли взаимно поверхнос закреплен ктирующи датчики, иСуществующие конструкции микропрофилометров для контроля погрешности формы осиили взалмного расположения осей разнесеннх поверхностей вращения пригодны лишьпри сравнительно небольших размерах проверяемых изделий; кроме того, они сложны поконструкции, а изготовление их с требуемойточностью затруднено,Известны устройства для контроля погрешности формы оси или взаимного расположения осей разнесенных поверхностей вращения,содержащие оправку, закрепленные на нейрадиальные упоры,...

Номер патента: 186717

Опубликовано: 01.01.1966

МПК: G01B 5/25

Метки: высокоточных, основных, параметров, прямымзубом, шлицевых

...чувствительный прибор, измеряющий относительное перемещение рыча гов, отличающееся тем, что, с целью измерения смещения оси симметрия зуба относительно базовой оси изделия, измерительные рычаги в нем связаны шарнирным двухзвенником с равными звеньями и установлен вто рой чувствительный прибор, измеряющийвертикальное перемещение общего шарнира двухзвенника, определяющее контролируемое смещение. Известны устройства для контроля шлицевых валов, содержащие два рычага с измерительными наконечниками и чувствительный прибор, контролирующий расстояние между плечами рычагов, Прибор позволяет контролировать толщину зуба шлицевого вала и погрешность направления зуба относительно базовой оси.Предлагаемое устройство отличается от известных тем, что...

Номер патента: 188683

Опубликовано: 01.01.1966

МПК: G01B 5/24, G01B 5/25, G01D 11/00 ...

Метки: 188683

...20 - 40 ялг.Предлагаемая визирная марка отличается от известной тем, что шток подвешен на плоских пружинах с возможностью перемещения относительно базирующих элементов; бази рующие элементы могут быть выполнены в виде двух жестких опор, и к оправе прикреплена, плоская пружина, поджимающая марку к поверхности проверяемого отверстия,На чертеже изображена схема визирной 20 марки.Визирная марка для измерения несоосности отверстий содержит подпружиненный шток 1 с закрепленным в нем целевым знаком 2 (сеткой), оправу 8, имеющую базирующие 25 элементы, выполненные в виде двух жестких опор 4 и 5, пружину 6, соединяющую оправу со штоком, и наконечник 7. Плоская пружина 8 прикреплена к оправе и поджимает марку к поверхности проверяемого отверстия,...

Номер патента: 191139

Опубликовано: 01.01.1967

Автор: Гурь

МПК: G01B 5/25

Метки: биений

...оо упрощениярасположенныеорные плоскостибленпе устанав.с наружной базостью, а на дрс внутренней баззывля Зависимое от авт, свидетельстваЗаявлено 07 Х 1.1964 ( 917249/25-2 Опубликовано 14,1,1967, Бюллетень3 Дата опубликования описания 15.111.196 Известны приспособления для контролябиений деталей типа колец, содержащие кор.пус с базовой плитой, имеющей радиальныепазы, переставные вдоль пазов упоры-опорь,Для упрощения конструкций в предложен. 5ном приспособлении корпус имеет две расположенные под углом к базовой плите опорныеплоскости, на одну из которых приспособление устанавливается при контроле деталей снаружной базовой цилиндрической поверхпостыл, а на другую - при контроле деталейс внутренней базовой поверхностью,На фиг, 1...

Номер патента: 193737

Опубликовано: 01.01.1967

Авторы: Копелевич, Панин

МПК: G01B 3/22, G01B 5/25

Метки: перпендикулярностиосей, прибор

...однои плОскОсти, второй ннднкттор чясозог тельный наконечник которо рен измерительному наконеч ;5 икятора, и перемещаемый шток, жестко связанный с мой и взаимодействующий с наконечшкамн обоих индика няя призма выполнена по тслыю оси штока. тени Известны приборы для контроля перпендикулярности осей, содержащие две призмы, одна из которых установлена неподвижно, и индикатор часового типа, взаимодействующий с подвижной призмой,Предлагаемый прибор отличается от известных тем, что в нем установлен ьторой шднкятор часового типа, измерительный наконечник которого перпендикулярен измерительному наконечнику другого индикатора, и перемещаемый вдоль оси шток, жестко связанный с подв 555 кной призмой и взаичодейству 5 он 1 ий с измерительными...

Номер патента: 196367

Опубликовано: 01.01.1967

Автор: Ефимов

МПК: G01B 3/16, G01B 5/25

Метки: разметки

...элемент, несущий планшайбу, предназначеннуо для закрепления размечаемой детали.Описываемое устройство отличается от нзвсстных тем, что опо снабжено базовой площадкой, устанавливаемой горизонтальна на домкратах, а поворотный в вертикальной плоскости элемент смонтирован на базовой площадке и выполнен в виде плиты с червячной парой и приводом, кинематически связанным с червячным валом последней. Кроме того, на базовой площадке устройства с возмолсностью вертикального перемещения смонтирована стойка, на которой раз. мсщена перемещаемая в горизонтальной плоскости штанга с подпружиненным кернером.Это облегчает и ускоряет процесс установки и фиксации в заданном положении размечаемой детали, а также повышает эффективность операции...

Номер патента: 196369

Опубликовано: 01.01.1967

Автор: Сухорукое

МПК: G01B 3/16, G01B 5/25

Метки: крепежныеизделия, отверстий, разметчик, центров

...имеет прозрачный транспортир 1 с делением через каждый градус, который связан с подставкой 2. В ней имеется паз для перемещения линейки 3, на конце которой находится выступ 4 с отверстием для перемещения и направления кернера 5, втулки б, пружины 7 и отверстия необходимого под фиксатор 8 шайбы 9. Диаметр последней выбирается по диаметру расточного отверстия для установочного элемента, крышки 10 с цоццусом 11 для отсчета радиуса расположения размечаемых крепежных отверстий и прижимных винтов 12, 13.Для разметки крепежных отверстий шайба 9 устанавливается на фиксатор 8, который вставляется в отверстие корпуса и прижимается шштом 12, Затем устанавливается требуемый радиус крепсжцого отверстия, для чего линейка перемещается относительно...

Номер патента: 200180

Опубликовано: 01.01.1967

Авторы: Нестеров, Шумкин

МПК: B43L 11/00, G01B 3/16, G01B 5/20 ...

Метки: отверстия, разметки

...угол наклона стойки к осям соединяемых труб. С помощью гайки 7 расслабляют и закрепляют шарнирное соединение основания со стойкой.На стойке 4 установлена муфта 8, в которой с помощью винта 9, перпендикулярно к стойке, на расстоянии от нее на длину радиуса присоединяемой трубы подвижно закреплен кронштейн 10.Кронштейн снабжен чертилкой 11 для разметки с удлиненным стержнем 12, непроворачивающимся в кронштейне. Перпендикулярно свободному концу стержня установлена вторая чертилка И, предназначенная для вычерчивания па бумажной или другой разметочной ленте 14, развертки фасонного среза конца присоединяемой трубы,С кронштеином жестко соединена стоика 15, на которой закреплена система передачи вращения, состоящая из колес 1 б - 20 и...

Номер патента: 203935

Опубликовано: 01.01.1967

Авторы: Гофман, Пугаченко

МПК: G01B 5/25

Метки: коленчатых, несоосности, прибор

...относительно станины, и двух пар центров, одна из которых установлена на станине, а другая - на плите.В предложенном приборе каждый из крайних центров установлен в смещающемся диске. Диск снабжен по линии радиуса нониусной линейкой и кулисно соединен с диском, имеющим по линии радиуса миллиметровую линейку, а по окружности - угловой нониус и вращающимся вокруг оси неподвижного диска, имеющего круговую градуировку и соосно закрепленного с парным центром,Благодаря такому выполнению прибора можно автоматически определять величины и направления несоосности коленчатой оси.На фиг. 1 изображен описываемый прибор, виды спереди и в плане; на фиг, 2 - установка центров в дисках; на фиг. 3 - расположение нониусной и миллиметровой...

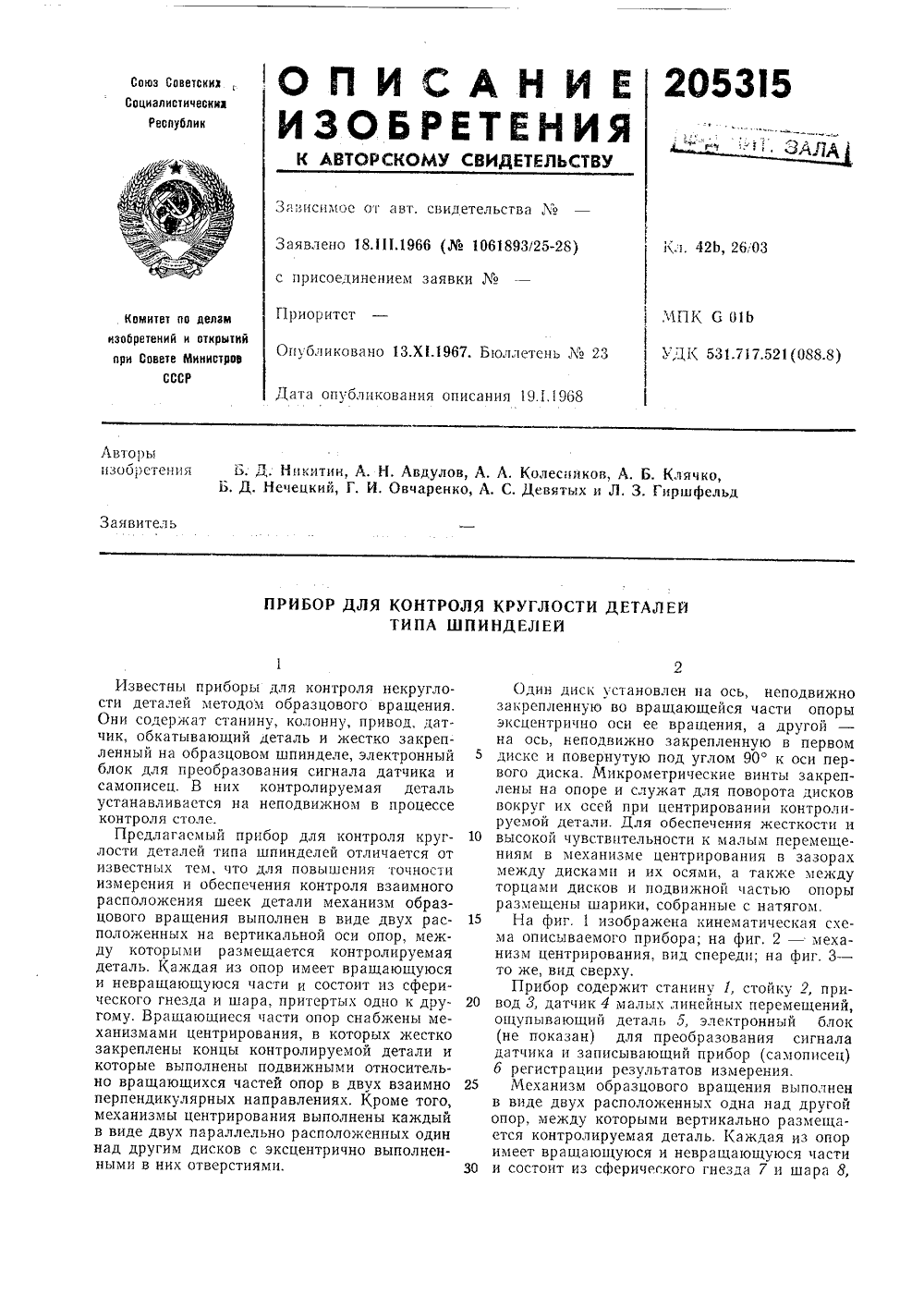

Номер патента: 205315

Опубликовано: 01.01.1967

Автор: Никитин

МПК: G01B 5/25

Метки: абдулов, гиршфельд, девятых, клячко, колесников, немецкий, овчаренко

...из сферического гнезда 7 и шара 8,притертых одно к другому. Вращающиеся части опор снабжены механизмами центрирования 9, в которых жестко закрепляются концы детали при контроле и которые выполнены подвижными относительно вращающихся ча стей опор в двух взаимно перпендикулярных направлениях.Механизмы центрирования выполнены каждый в виде двух параллельно расположенных 10 один над другим дисков 10, 11 с эксцентрично выполненными в них отверстиями 12, Один из дисков установлен на ось О - О, неподвижно закрепленную во вращающейся части опоры эксцентрично оси Од - О, ее вращения, а дру гой - на ось, неподвижно закрепленную в первом диске и повернутую под углом 90 к оси первого диска. Микрометрические винты И, 14 закреплены на опоре и...

Номер патента: 207402

Опубликовано: 01.01.1968

Автор: Загорский

МПК: G01B 5/25

Метки: разметки

...фиксации выполнен в виде линейки-кассеты с роликами и конуспых фиксаторов, расположенных по принципу нониуса по впадинам мекдч роликами.Благодаря этому повышается точность разметки и производительность труда,На фиг. 1 изображено устройствона фиг, 2 - положение фиксаторательно роликов в момент фиксации,Устройство содержит стол 1 с направляющими 2, перемещаемую по ним продольную каретку , перемещаемую по продольной каретке поперечную каретку 4 со сменной головкой 5 для крепления раоочсго инструмента и механизмом Отсчета координат в десятых долях миллиметра, состоящим из дополнительных карсток 6 продольного и поперечного перемещения, механизм фиксации каре.ток, выполненный в виде линейки-кассеты 7 с роликами 8 и конусных фиксаторов 9,...

Номер патента: 207403

Опубликовано: 01.01.1968

Автор: Корецкий

МПК: B43L 11/00, G01B 3/16, G01B 5/20 ...

Метки: звеньев, разметки, труб

...от известных тем, что оно снабжено направляющими рейками, шарнирно скрепленными одними концами с установочной рейкой, а другими концами - с фиксаторами, и чертилками, укрепленными на направляющих рейках с возможностью перестановки вдоль них. Это позволяет производить разметку многозвенных изгибов труб без расчета длин их звеньев.На чертеже изображено устройство, общий вид. нию и с помощью съемного транспортира устройство устанавливают на необходимый угол изгиба, На одной из раздвижных направляющих реек откладывают от вершины угла рас стояние, равное радиусу кривизны. В результате основание угла, полученное между раздвижными направляющими рейками, будет соответствовать величине средней линии сегмента. Передвижное зажимное...

Номер патента: 221317

Опубликовано: 01.01.1968

Автор: Тагер

МПК: G01B 5/25

Метки: 221317

...выполненный в виде симметричного неравностороннего шарнирного четырехзвенника с подвижным стержнем, смонтированным в шарнирах, расположенных на оси симметрии,Для ускорения процесса и повышения точности определения центра дуги окружности предлагаемый прибор снабжен вторым таким же четырехзвенником с подвижным стержнем, при этом шарнир, расположенный не на осях симметрии, является общим для обоих четырехзвенников,На чертеже схематически изображен предлагаемый прибор.Он выполнен в виде двух шарнирных симметричных неравносторонних четырехзвенников АВСВ и СЕРБ, соединенных между собой общим шарниром в точке С, расположенным ые на оси симметрии.Четырехзвенники снабжены подвижными стержнями И. и МГ, смонтированными соответственно в шарнирах...

Номер патента: 232517

Опубликовано: 01.01.1969

Автор: Ионов

МПК: G01B 3/22, G01B 5/25

Метки: линий, разметки, центровых

...для крепления его на размечаемой детали, поворотный сектор, размещенный на корпусе, отличпющее ся тем, что, с целью возможности разметкицентров отверстий на деталях различной геометрической формы, поворотный сектор снабжен дополнительной отсчетной линейкой, а устройство для крепления приспособления вы полнено в виде двух призм, размещенных наконцах линейки и перемещаемых вдоль нее,Известное приспособление для разметки центровых линий содержит корпус с четырехгранным отверстием и винтом, с помощью которого к граням отверстия прижимается размечаемая деталь, Т-образную линейку со шкалой, перемещаемую в приливе корпуса, каретку, перемещаемую в приливе корпуса, каретку, перемещаемую в пазу корпуса и поворотной сектор (транспортир),...

Номер патента: 232519

Опубликовано: 01.01.1969

Автор: Башкатов

МПК: G01B 3/22, G01B 5/25

Метки: центроискатель

...шт Циферблат укреплен на основа чатом колесе укреплена стрелка. нанесена шкала, что позволяет и центроискатель как разметчик, а зубчатое колесо 4чертеже не показана). шкала, что позволяетатель как разметчик.ая жестко с зубчатым раздвигает рейки 3 и стоящие из щих измериго колеса с входящего в Предм из о б р етенг Центроискатель двух установленн тельных реек и з искательным отве15 ление с рейками с возможностью тем, что, с целью прибора, он снаб кулярно рейкам20 мерительными шт том, укрепленным укрепленной на з нанесенными на р зовать центроиск на схема описываемого центеж еля,искатель состоит из основания 1, ановленных в направляющих 2 измех зубчатых реек 3 и зубчатого колеентроискательным отверстием, входяцепление с рейками,...

Номер патента: 232524

Опубликовано: 01.01.1969

Авторы: Бычков, Григорьев, Костич

МПК: G01B 5/25

Метки: вертикального, положения, труб

...призмой 11, могущей фиксироваться от радиального перемещения, В нулевое положение микровцнт 20 10 и призму 11 устанавливают по специальной пробке (на чертеже не цоказана 1 диаметр которой соответствует диаметрам отверстия втулки 7 и шайбы 5.Устройство имеет масляный демпфер 12 со 25 шкалой 13, с вращающимся вокруг его осикольцом 11, на котором закреплены микро- метрический винт 15 для цзмерения величины отклонения груза -1 от заданной точки а, которая определяется центром демпфера, и 30 указателем 16, показывающим на шкале 13направление горизонтального смещения одного из торцов контролируемой трубы 2.Определение отклонения оси трубы от вертикали производится следующим образом.На верхнем торце контролируемой трубы 2 закрепляется...

Номер патента: 234250

Опубликовано: 01.01.1969

Авторы: Солодов, Тарасов

МПК: G01B 5/25

Метки: 234250

...фиксатор, взаимодействующий с упором, кестко связанным со скобой.Такое выполнение устройства повышает производительность труда при сборке.На фиг. 1 изображено описываемое устройство, вид сбоку; ца фиг. 2 - то же устройство, вид сверху.Описываемое устройство содержит два штыря 1 и два ловителя. Ловители выполнены в виде скоб 2, каждая из которых снабжена центрирующей изделие призмой 3, установленной на шарнире 4, ось которого параллельна осям штырей. В призме имеется подпружиненный фиксатор б, взаимодействующий с упором б, жестко связанным со скобой 2.Устройство работает следующим образом. На неподвижнои детали по одну сторонуустанавливают два съемных штыря. Затем утапливают в призме фиксатор и поворачивают ес против часовой стрелки...

Номер патента: 241699

Опубликовано: 01.01.1969

Автор: Блохин

МПК: G01B 5/25

Метки: визирная, марка

...описана визирная марка для измерения несоосности отверстий с помощью оптической трубы, содержащая оправу с базирующими цилиндрами и целевым знаком и подпружиненный шток со стеклом, который свободно перемещается в подшипниках скольжения.Предлагаемая визирная марка представляет собой дальнейшее развитие известной конструкции визирной марки в части исключения необходимости поворота марки на 180.Это достигается тем, что подпружиненный шток со стеклом снабжен двумя подпружиненными наконечниками, установленными на его концах соосно и диаметрально противоположно,: приспособлением для перемещения указанного штока в вертикальном направлении.1-1 а чертеже изображена описываемая визирная марка.Она содержит оправу 1 с базирующимп цилиндрами...

Номер патента: 243196

Опубликовано: 01.01.1969

Автор: Алексеев

МПК: G01B 5/25

Метки: зеркально-визирная, марка, осей, отверстий, перекоса, смещения

...прямолинейны, но сохраняют упругое усилие, достаточное для плотного прижатия закимов 5 к,пробке 8 и гайке 7, а окружность, описанная вокруг пружин 4, служит наименьшим пределом контролируемых диаметров. Для настройки марки левая ее часть (примерно одна треть длины) вводится в контролируемое отверстие и оператор, удерживая корпус одной рукой, другой начинает завинчивать гайку 7, При этом правый зажим 5, перемещаясь влево, синхронно изгибает правую ветвь пружин, что заставляет кольцо б вместе с центральной частью пружин скользить по цилиндру влево, а это перемещение соответственно выгибает левую ветвь до получения надежного контакта пружин с 1 поверхностью отверстия. После этого вся марка вдвигается в отверстие и продвигается уже на шести...

Номер патента: 245383

Опубликовано: 01.01.1969

Авторы: Научно, Певзнер, Проектно

МПК: G01B 5/25

Метки: 245383

...на ЗбО вокруг оси, перпендикулярной плоскости штанг,На фиг. 1 изображен описываемь"тор; на фиг. 2 - то же, разрез пофиг. 1; на фиг. 3 - то же, разрез пфиг. 1,Центратор содержит штанги 1 и 2 со стяжками 3 и 4, корпус 5, установленный на штангах с возможностью перемещения вдоль них,измерительный наконечник б, расположенныйв корпусе, и отсчетное устройство 7, Стяжки1 и 2 снабжены соответственно базовымиплатиками 8 и 9, контактирующими с внутренней поверхностью контролируемой детали 10, а корпус 5 снабжен втулкой 11, в которую установлен измерительный наконечник б с возможностью вращения на ЗбО вокруг оси, перпендикулярной плоскости штанг.Центратор работает следующим образом, Перед измерением центратор настраивают на величину...
