Номер патента: 149845

Опубликовано: 01.01.1962

Авторы: Демидович, Китаев, Кокарев, Лисиенко, Ползунов, Сагидов

МПК: F23D 11/10, F23N 5/00

Метки: высокого, давления, мазутная, металлургических, печей, форсунка

...режима работы форсунки, поскольку длину выхлопной трубы возможно изменять перемещением мазутного сопла.На чертеже изображена предлагаемая форсунка.Форсунка имеет мазутное сопло 1, расположенное в цилиндрической выхлопной трубе 2. Ходовым винтом 3 сопло может перемещаться вдоль выхлопной трубы 2 вместе с подводящей мазут трубой 4, чем изменяется и регулируется длина действующей части выхлопной 1 рубы. При работе форсунки мазут подается в топливную камеру 5 и проходит к мазутному соплу 1 через отверстие б в трубе 4. Сальниковыми уллотнениями 7 обеспечивается герметичность топливного и парового трактов форсунки, Фланцы 8 и 9 труб 10, 11, подводящих распылитель и топливо, позволяют надежно закрепить форсунку. При наладке форсунки...

Номер патента: 149846

Опубликовано: 01.01.1962

Авторы: Гакинульян, Левин, Ценципер

МПК: F23D 14/14

Метки: газовая, горелка, излучения, инфракрасного

...закреплен фонарь 2 горелки, имеющий форму цилиндра или многогранной призмы и собранный из керамических плиток, укладываемых на металлическом каркасе (не показаны на чертеже). При необходимости для увеличения поверхности излучения могут быть использованы торцовые поверхности фонаря.Газ к фонарю 2 поступает из баллона 3 через редуктор 4 или из сети и по шлангу 5 подается к инжектору б, где происходит подсасывание воздуха, необходимого для сгорания. Из смесителя 7 типа Вентури газовоздушная смесь подается непосредственно к плиткам, на выходе из которых сгорает, Для обеспечения безопасности работы горелки про. дусмотрен электромагнитный клапан 8, получающий импульс от датчика температуры 9.Горелка при работе устанавливаетсяобъекта (сушка...

Номер патента: 149847

Опубликовано: 01.01.1962

Авторы: Табунщиков, Фильшин

МПК: F23D 14/20, F23D 14/78

Метки: газовая, горелка, обжиговых, печей, шахтных

...и повысить равномерность обжига материала,На чертеже схематически изображена предлагаемая горелка дляшахтных обжиговых печей.Горелка имеет балку 1, изготовленную из листовой стали в видепризмы, воздухоподводящую трубу 2, расположенную в ее полости подлине и снабженную патрубками 3. В трубе 2 установлены два газовых коллектора 4 и о с сопловыми трубками б, расположенными пооси патрубков, Каждая сопловая трубка с отверстиями для выхода газа образует сопловую горелку, питаемую газом от газового коллектора, Для укрепления горелок обоих коллекторов на одном уровнепоставлены опорные пластины 7. В процессе работы горелки балка 1охлаждается проточной водой и снабжена для этого патрубками 8 и 9,Воздух в подбалочное пространство...

Номер патента: 150194

Опубликовано: 01.01.1962

Автор: Струков

МПК: F23D 11/42, G05G 21/00

Метки: газо-мазутной, дистанционного, форсункой

...или паровому клапанам. Три клапана 1могут находиться в открытом или закрытом положениях, например приработе форсунки на мазуте открыт мазутный клапан, газовый и паровой клапаны закрыты, при работе на газе открыт газовый клапан, мазутнь,й и паровой клапаны закрыты, Один из клапанов постоянно нахоМ 150194дится в рабочем положении, Для перехода на другой вид топлива включают посредством дистанционного управления привод, вращающий кулачковый распределительный вал 3, на котором закреплены три кулачка 5, при этом передаточный рычаг 4 мазутной форсунки открывает мазутный клапан и вводит мазутную форсунку б в амбразуру топки; при переходе на газ мазутная форсунка выводится из амбразуры. В промежуточном положении, при переходе на мазут...

Номер патента: 151410

Опубликовано: 01.01.1962

Авторы: Ахмедов, Потгкл

МПК: F23D 14/62

Метки: газо-воздушной, газогорелочных, смеси, устройствах

...ее поперечного сечения 0,06 - 0,08 при одностороннем подводе газа и 0,38 - 0,43 при двустороннем.Это позволяет равномерно перемешивать газ и воздух для более эффективного сжигания газа путем выравнивания скорости его истечения,верстиями ой отноше к площад нной трубь берут К= 38 - 0,43, В ение пара я подачи г ассверливаредмет изобретени Способ получения газо-воздушнои смеси в газогорелочных устройствах, в которых осуществляют периферийную раздачу газа из перфорированных кольцевых или прямых труб, отличающийся тем, что, с целью равномерного перемешивания газа и воздуха для осуществления эффективного сжигания газа путем выравнивания скоростей истечения, задают величину отношения суммарной площади отверстий к площади поперечного сечения...

Номер патента: 151411

Опубликовано: 01.01.1962

Авторы: Изумрудов, Шутков

МПК: F23D 14/02

Метки: 1967, 76032424-6)•—_с, tpxhffvctxприоритет, авт, бюлдата, гсшвяй11, заявки, описа, опубликования, опубликовано, патеьтро, присоединением, свидетельства, свидетельствузависимое, —заявлено, —я

...каналов для выхода газо-воздушной смеси. Зто упрощает горелку по сравнению с известными конструкциями, а также позволяет набирать из унифицированных пар секций горелки различной производительности.На фиг. 1 изображена предлагаемая горелка в продольном разрезе; на фиг. 2 - корпус горелки.Корпус 1 прямоугольной формы выполнен в виде батареи из сдвоенных штампованных секций 2, соединенных при помощи планок 3. Каждая секция имеет вертикальные пазы 4, являющиеся выходными каналами газо-воздушной смеси, смещенные относительно пазов смежной секции на полшага с тем, чтОбы при сборке получалось шахматное распоканалов.Корпус 1 крепится при помощик газоподводящему коллектору б, напротив каждой секции просверленоотверстие (на чертеже нс...

Номер патента: 151412

Опубликовано: 01.01.1962

Авторы: Михеев, Федоров

МПК: F23D 14/22

Метки: газовая, горелка, подо-щелевая

...Сборно-металлическая рама, на которой смонтированы трубы, содержит опоры 3, изготовленные из полосового железа, и продольные уголки 4, скрепленные поперечными пластинами 5. Уголки 4 вместе с трубами 1, присоединенными к коллектору б, служат опорой для огнеупорной кладки 7. Газоподводящая труба 8, снабженная вентилем 9, соединяется с коллектором 6. Концы труб 1 со стороны, противоположной коллектору б, заглушены.Описанные детали образуют узел горелки, по обе стороны которого расположены два короба 10, изготовленные из листового железа, при этом одним своим ребром каждый короб опирается на уголок 4, приваренный к коллектору б, другим - на колосниковую решетку. Короба 10 имеют песочный затвор 11 для предотвращения утечки воздуха,...

Номер патента: 151413

Опубликовано: 01.01.1962

Авторы: Сныткин, Шалин

МПК: F23D 14/26, F23Q 7/14

Метки: газовый, запальник, инжекционный, переносный

...напора воздуха в запальном отверстии и увеличения относительного содержания воздуха в газовоздушной смеси, и устраняет отрыв факела.На чертеже изображен предлагаемый родольном раззапальник в п трубу 1 со ш кто а. ИнжектлангР ороднофакельный илдля горения, постм 4 инжектора им навстречу воздушза но на чертежеа для повышенияомещенный на огнкела воздушнымотверстие. содержит газопроводную женным в корпусе 4 инже есущему на конце огневой к б. Воздух, необходимый р, образованный корпуса 1 тым концом, направленны отверстии топки (не пока инамический напор воздух ика, Защитный кожух 8, п возможность отрыва фа ка в топку через запальное Запальниклом 3, располак патрубку 5, нкельный насадокольцевой зазаОбойма с открьку в запальномиспользовать...

Номер патента: 151762

Опубликовано: 01.01.1962

Автор: Лобынцев

МПК: F23D 14/04

Метки: горелка, инжекционная, многосопловая

...кольцевой формы; на фиг. 3 - вид этой горелки с торца; на фиг. 4 - батарейный вариант горелки.Корпус 1, имеющий смеситель 2, сопряжен с камерами 3 для подвода газа, имеющими две секции 4 и о. Газ, вводимый через отверстие 6 секций 4 и 5 камер 3, попадает к соплам 7, расположенным в шахматном порядке в смесителе 2. Между секциями 4 и б камер 8 расположен газо- распределительный клапан 8, позволяющий устанавливать заданное соотношение давлений газа в секциях 4 и б для обеспечения оптималь151762ного коэффициента инжекции воздуха, направление движения которого указано стрелками.Поперечное сечение смесителя 2 (фиг, 3 и 4) имеет форму щели, ширина которой постоянна, а длина определяется теплопроизводительностью горелки.Предмет...

Номер патента: 152047

Опубликовано: 01.01.1962

Автор: Лившиц

МПК: F23D 11/14

Метки: форсунка, щелевая

...предлагаемая форсунка в продол зрезе; на фиг. 2 и 3 - узел крепления форсунки обоймой к труб м в двух проекциях.Форсунка состоит из следующих основных деталей: сварного корпуса 1, распыливающей шайбы 2 и крышки 3, скрепляемых болтом 4 с колпачковой гайкой 5. В корпусе 1 и крышке 3 имеется круговая коническая канавка, предотвращающая закоксование мазутной щели б, так как она постоянно продувается паром,Распыливающая шайба 2 имеет с правой сторо з 7 хода топлива под крышку 3 форсунки, а с левой - 8 ную б щели.Имея распыливающие ш рами щелей, можно получить разную номинальн форсунки.К паровому и топливно чертеже н ;ны) форсунка присоединяетс ами 10 (ф152047Форсунка своей колодкой 11 надевается на выступы обоймы 9 и за крепляется...

Номер патента: 152048

Опубликовано: 01.01.1962

Авторы: Беглов, Михеев

МПК: F23D 14/14

Метки: излучающая, печей, термических, труба

...установленыгями по ходу проая труба для термических печеи, сод чающаяся тем, что, с целью обес и упрощения конструкции трубы, в чатели с увеличивающимися поверхно Излучающ горелку, отли ности нагрева вторичные изл дуктов сгораниИзвестны двухходовые излучающие трубы для термических пеимеющие газовую горелку.Предлагаемая излучающая труба отличается очто в ней установлены вторичные излучатели с уповерхностями по ходу продуктов сгорания.Такое выполнение позволяет обесгечить равномерность нагревупростить конструкцию излучающей трубы.На чертеже в продольном разрезе изображена предлагаемаялучающая труба для термических печей.В корпусе 1 излучающей трубы по длине ееновлены вторичные излучатели 2 с различными пдаря которым уменьшается...

Номер патента: 153438

Опубликовано: 01.01.1963

МПК: F23D 14/02, F27B 7/36

Метки: 153438

...в комплексвращающейся обжигательной печью (в продольном и поперечном ррезах); на фнг. 2 - коническая насадка в продольном осевом разрезразрезе по линии Л-Л.Газ подается из сети во внутреннкгю трхбу 1, я воздух - вентилятором 2 высокого давления в наружну 1 о трубу 3, снабженную коническойнасадкой 4, которая выполнена с отверстиями 5, радиально направленными под углом 45 - -60" к стенкам 6 печи. бжпгдемый материал поступает из тарельчатого шпателя на чертеже не показан) в загрузочную воронку 7, д затем в высокотемпердтурную зону 8 небольшой длины,где он обжигается без оплавления. На фиг. 1 стрелками 9 показано направление пламени газовой горелки в высокотемпературной зоне. е н зедмет изобретен Газовая горелка для вращающихся...

Номер патента: 153766

Опубликовано: 01.01.1963

МПК: F23D 11/04

Метки: 153766

...топлива, изменение ривающих каналов осуществлено упругими элемен проволочками), установленными в пазах завихрителя. На фиг, 1 изображена предлагаемая форсунка фиг. 2 - вид по стрелке А; на фиг. 3 - вид по стрелке В сопло 1 центробежной форсуяки помещен зави зах 3 которого установлены упругие элементы 4 (пров ты крепятся шайбой 5 и болтом б. Элементы 4 обеспечивают хороший рас ходах и давлениях и при достаточно высо Предлагаемая форсунка успешно про тания.ус ди для аюнечес расх нструкции и по площади завих ами (например зе; на итель очки)., впаЭлемпыл топлива кой произво шла произво при малых расительности.ственные испыобретения ПредмеЦентробежная форсунка, вания ее производительности и палов в зависимости от давле одержащая устройство...

Номер патента: 153992

Опубликовано: 01.01.1963

МПК: F23D 11/04

Метки: 153992

...корпусе 1 форсунки расположены труба 2 для подвода топлива,труба 3 для подвода распылителя и ручка 4. К корпусу при помощиштуцера 5 прикреплена головка б, на которой размещены опорнаяшайба 7, топливная шайба 8 и концевая шайба 9. Топливная шайбаимеет тангенциальные каналы 10 .и камеру 11 для завихрения топливаперед подачей его в сопло 12. Топливная и концевая шайбы установлс.нь с торцовыми и осевыми зазорами 13 и 14.Топливо, проходя тангенциальные каналь и вихревую камеру, вы.ходит из сопла независимо от производительности форсунки и давления топлива перед форсункой. Количество распылителя, подаваемогоМ 153992 через каналы 15 в топливной шайбе 8, зазоры И и 14, регулируется давлением распылителя перед форсункои.Предлагаемая форсунка...

Номер патента: 153993

Опубликовано: 01.01.1963

МПК: F23D 14/02

Метки: 153993

...в широком диапазоне ее производительности.Для дистанционного и автоматического управления заслонками применен пневматический исполнительный механизм.На фиг. 1 показана горелка, разрезы; на фиг. 2 в пневматическ исполнительный механизм,Газ н воздух подаются соответственно в камеры 1 и 2, откуда через входные отверстия 3 и 4 в сопловой головке 5 и цилиндрической части корпуса б направляются по соплам 7 и 8 в огнеупорный туннель 9, в котором осуществляется горение газовоздушной смеси. Поворотные секторные заслонки 10 и 11 перекрывают при вращении вала 12 отверстия 3 и 4 сопел, чем достигается поддерживание требуемого оптимального соотношения газ-воздух для различной производительности горелки.Пневматический исполнительный механизм 1,т...

Номер патента: 154972

Опубликовано: 01.01.1963

МПК: F23D 14/46, F23N 5/26

Метки: 154972

...газовой горелки установлен на ее корпусе 2. Корпусная коробка 3 клапана имеет отверстие 4 для входа газа и два патрубка б и б со щелями 7 и 8 для пропуска газа в сопло горелки, Пели входных отверстий патрубков перекрываются подвижным на штоке 9 золотником 10.В положении 1 золотника (сх. фиг. 1) весь газ попадает в камеру 11 и оттуда в амбразуру горелки, где происходит замедленное смешение газа и воздуха. В этом случае осуществляется диффузионный режим горения газа, и факел обладает наибольшей светимостью.15492 Предмет изобретения Клапан для регулирования светимости факела газовых горелок, содержащий корпусную коробку с входным отверстием для газа и двумя патрубками, имеющими щели для пропуска газа в сопло, отл и ч а ю щ и й с я тем,...

Номер патента: 155145

Опубликовано: 01.01.1963

МПК: F23D 14/38

Метки: 155145

...сопло, в разрезе.Стеклодувная горелка состоит из двух неподвижных трубок 1 и 2 и подвижной трубки 3, из которых трубка 1 служит для прохода кислорода или горючего газа при стеклодувном варианте и для прохода воздуха или дополнительного кислорода при кварцедувном варианте, трубка 3 - для прохода воздуха при стеклодувном варианте и кислорода при кварцедувном варианте. Горелки имеют три одинаковые конструкции крана 4, 5 и б, через которые в соответствии с комбинациями подключения шлангов проходят соответствующие газы (горючие или поддерживающие горение - кислород или воздух). Тыльник 7 служит центрирующим устройством сопла 8 с уплотнителем 9, внутреннего сопла 10 для стеклодувного варианта или наконечника 11 для кварцедувпого варианта....

Номер патента: 155146

Опубликовано: 01.01.1963

МПК: F23D 14/44, F23D 14/46

Метки: 155146

...перфорированная шайба, вид сверху.Головка резака выполнена в виде корпуса 1, в котором проходят канал 2 для подачи режущего кислорода, канал 8 для подачи горючего и (3 ал 4 д;5 подач подогеваоще о кело)ода.1( торцовоЙ части корпуса 1 плотно пр)Ки ается перфорированна шайба б, в которой выполнено центральное отверстие б, расположенное сооспо каналу 2, и два ряда отверстий 7 и 8, расположепны.( копцептричпо отностельно отверстия б. Отверстия 7 сообщены с кольцеВым капало) 9, 3 Отверстпя 8 - с кольцевы)1 к 1 пало)1 10 и Выполнены так, что их оси аклонены друг к дръГ.Гнутренппе стеКп камеры сгорания 11 Образуот плавныЙ переходЦИ;1 Н;ИЧЕС(Ой ЧНСТ) К КОН, С, И ПЕРЕХОДЯТ В ПРОфПЛИРОВЗНПОЕ сопло 12,Г 1 ри работе резака гороее по (Ольцевому...

Номер патента: 155202

Опубликовано: 01.01.1963

МПК: F23D 14/20

Метки: 155202

...в блоки, скрепленные посредством соединительной тяги, выполненной в виде круглого стержня.ПрЭДЕТЗГЭЕМОЭ УСТРОЙСТВО ОТТИЧЭЕГСЯ ТЕМ, ЧТО ДЛЯ упрощения СН стемы ПрИНУДНТЭЛТЬНОГО ВОЗДУШНОГО ОХЛЭКДСНИЯ ОЛОКОВ соединительный стержень выполнен в виде полой трубки с отверстиями в стенках,сдтуишшилти для выхода охлаждающего блок воздуха. нагнетаемого внутрь трубки.Через отверстия, имеющиеся против каждой ячейки воздух свободно попадает внутрь каждого блока, обеспечивая нормальный температурный режим работы элементов.Для предохранения блоков от механических повреждений каждый из них закрыт кожухом.Предмет изобретенияУстройство для сборки полупроводниковьтх схем, содержащее Г-образные стоиктт, скомпсх-тоъзангхьте при помощи штеккерньтх...

Номер патента: 155257

Опубликовано: 01.01.1963

МПК: F23D 11/10, F23D 23/00

Метки: 155257

...диаметра с распределительной сетью, к группаП 1 рИМСИСИИС таКОГО уетрОйСтва уПрлетцт ТОИ.ИВцЫЕ КОМи ЯВтомятику управаеии 51 печати путем зямеиы сложны.с и51 и 5 форсунок простыми Горе,ками и умсиьщеиия коли 1 ествдля систеты автоматики. Кроае ТОГО, при:1 еисиие 1 сОллестиидивидуальиыс трубопроводов позволит ие загромождать зЖИВЯИИ 51 ПСгЧИ Прп ЭКСИГаТЯЦИИ И рс;ОПТЕ И ЗНЯЧИТЕЛЬИОдальность транспортировки эмульсиоииой смеси.Ня чертеже дано схемати 1 еское изооряжеиие устройства для пози паря или ВоздукоаЯзутиой эъ 1 ульсиоииой стсси к Групп 0- релок тспловык агрегатов.Мазут через сопло 1 и пяр или возду.; через сопло 2 подводятся ь форсуику высокого давления 3. Образующаяся в системе 4 эмуль- СИОИИЯЯ СМЕСЬ ПОСТУПЯЕТ В...

Номер патента: 155258

Опубликовано: 01.01.1963

МПК: F23D 14/82

Метки: 155258

...предотвращения втягивания пламени внутрь газовой горелки заключается в том, что лопатки аппарата устанавливают неподвижно под определенным углом, а интенсивность крутки воздушного потока регулируют дополнительно в широких пределах с помощью устройства, расположенного впереди лопаточного аппарата. При этом, как показали результаты экспериментальных исследований, полного устранения отрицательных потоков в осевой зоне факела можно достичь при установке лопаток под углом не мецее 40.155258Для осуществления способа используют лопаточный аппарат для тангенциального подвода воздуха в известных горелках, где углом установки лопатки а считается угол, образованный осью лопатки и касательной к внутренней окружности лопаточного аппарата,...

Номер патента: 155902

Опубликовано: 01.01.1963

МПК: F23D 14/02

Метки: 155902

...содержит корпус 1, направляющую трубу 2, завихритель ,1 и дроссель 4, Выход 1 Ое отверстие корпуса выполнено в виде профилированного сопла 6. Завихритель 3 с одной стороны имеет лопатки 6, а с другой привод 7, С помощью приводя 7 завихритель 3 перемещается вдоль направляющей трубы . Прп крайнем левом положении завихрителя весь газ, поступающий в горелку, проходит через лопатки 6 и приобретает вращательное движепс, а при крацнем правом положении газ, минуя лопатки 6, поступает в сопла 6 без вращательного движения. Перемещая завнхритель 3, можно регулировать степень завихрения газа, а следовательно, длину и форму факела. Лроссель 4 с помощью привода 8 перемещается вдоль оси горелки, увеличивая имсньщяя при своем движении...

Номер патента: 156289

Опубликовано: 01.01.1963

МПК: F23D 14/04, F23D 17/00, F24H 1/24 ...

Метки: 156289

...распределителей выполнена с Верхней защитной Ооолочкой из тер:Остоикого материа,1 а, наприх 1 ер, стали.Такое Выполнение Горелки позво;яет значительно пОВысить срок ее слукбы,На фиг. 1 и 2 изображена система газораспределителя горелки в двух проекциях с часгичным разрезом: на фпг, 3 и 4 - водонагреватель с предложенной гэрелкой.Система газораспределителя 1 фГ. 1 и 21 имеет термостойкуи обслочку 1 из стали, а нижняя часть 2 его изготовлена из алюмнниеМ 156289 вого сплава. Тсплостсйкость и долговечность распределителя достигаются тем, что верхняя часть его сделана биметаллической (сталь- - алюминий), поэтому можно увеличить глубину щелей 3 и повысить усто 1 чивость горения при малых тепловых нагрузках.Водонагреватель с предложенной...

Номер патента: 158039

Опубликовано: 01.01.1963

МПК: F23D 14/04, F23N 1/02

Метки: 158039

Номер патента: 158245

Опубликовано: 01.01.1963

МПК: F23D 14/60

Метки: 158245

...фиг.и 2, где соответственно изображены продольныйый и поперечный разрезы описываемого наконечника.В корпусе 1 разборного наконечника линейной многопламеццой горелки имеются два внутренних продольных канала 2 и 3, соединенных между собой рядом отверстий 4. Канал 2 заполнен металлической сеткой 5, свернутой в жгут, а в канале 3, расположенном перед выходными соплами б, подвижно устацовлец регулятор 7. Последний выполнен в виде стержня овальной формы с рядом поперечных отверстий 8 ц может поворачиваться вокруг своей осц. Горючая смесь поступает в наконечник через трубку 9.Прц повороте регулятора 7 изменяется гидравлическое сопротивление наконечника потоку горючей смеси, что ц позволяет получить заданные свойства пламеци. Разборцый...

Номер патента: 158967

Опубликовано: 01.01.1963

МПК: F23D 14/20

Метки: 158967

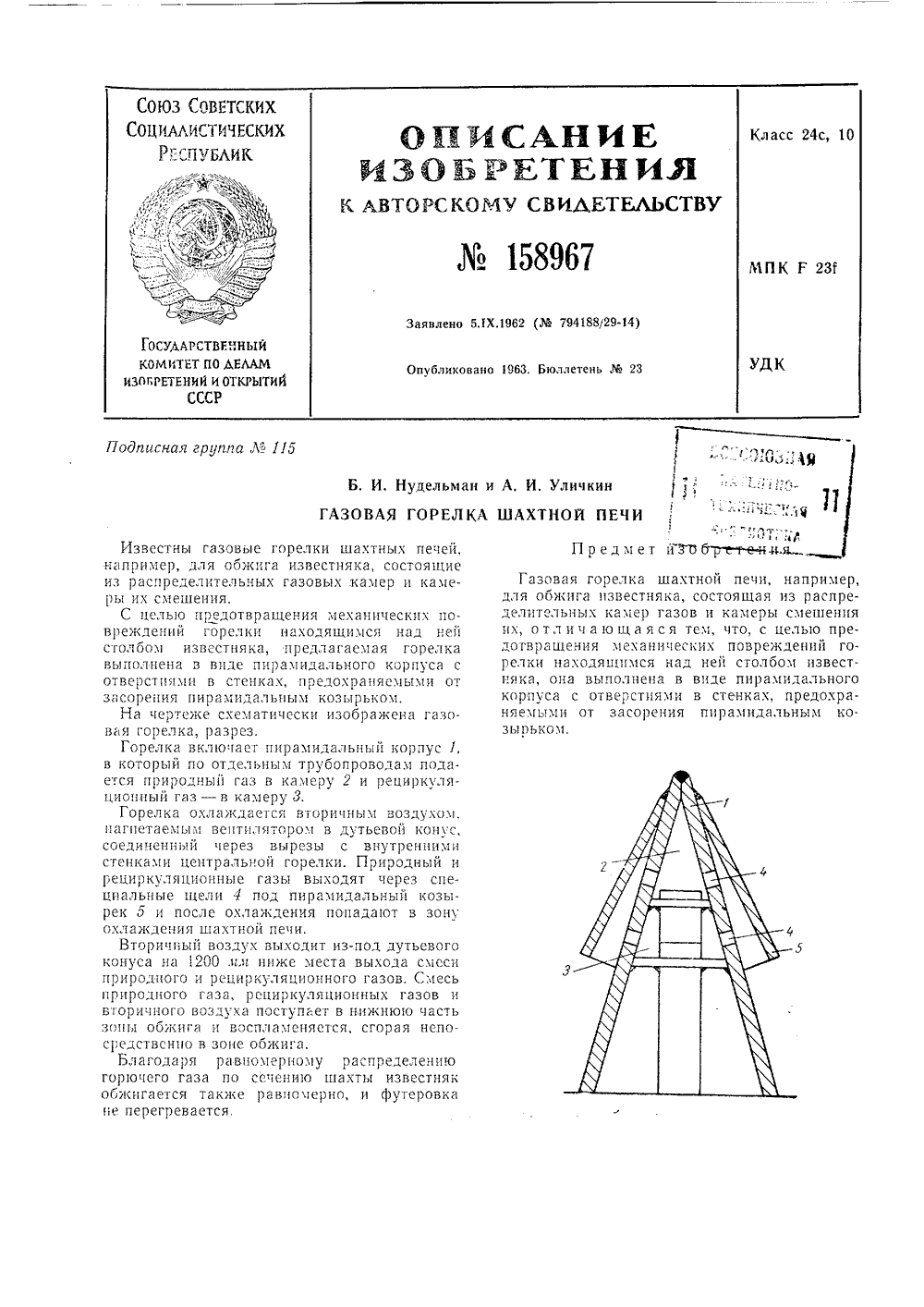

...корпус 1,в который по отдельным трубопроводам подается природный газ в камеру 2 и рециркулянионньтй газ в камеру З.Горелка охлаждается вторичным воздухом. нагнетаемым вентилятором в дутьевой конус,соединенный через вырезы с внутренними стенками центральной горелки. Природный и рециркулянионттьте газы выходят через специалтьньте щели 4 под пирамидальный козырек 5 и после охлаждения попадают в зону охлаждения шахтной печи.Вторичный воздух выходит из-под дутьевого конуса на 1200 им ниже места выхода смеси природного и рениркуглянтлтоътттого газов. Смесь природного газа, рсниркуляциоттньтх газов и вторичного воздуха поступает в нижнюю часть зоны 0 б 2 кнга и воспламеняется, сгорая непосредственно в зоне обжига.Благодаря...

Номер патента: 158968

Опубликовано: 01.01.1963

МПК: F23D 14/20, F23D 14/60

Метки: 158968

...схема поедложенной горелки.Горелка содержит две соосно расположенные трубы. По внутренней трубе подается газ, а по межтрубному пространству, образованному внешней и внутренней трубами, - пер.ьичный воздух.Внутренняя труба 1 выполнена из двух частей, одна из которых - входная - жестко ОБЖИГА СТРОИТЕЛЬНЫХГБ.: .И РИАЛОВзакреплена в торцовой части о наружной трубы 3, а вторая - подвижная - соединена с неподвижной при помощи шарового соединения 4, позволяющего олагодаря специальном отклоняющему устройству 5, выведенному за пределы наружной трубы 3, перемещать ее в вертикальной ц горизонтальной плоскостях и тем самым регулировать положение факела ц зоны вспучцвация. На выходном конце внутренней тр) бы 1 расположена шестиструйцая насадка 6, и,...

Номер патента: 158969

Опубликовано: 01.01.1963

МПК: F23D 14/02

Метки: 158969

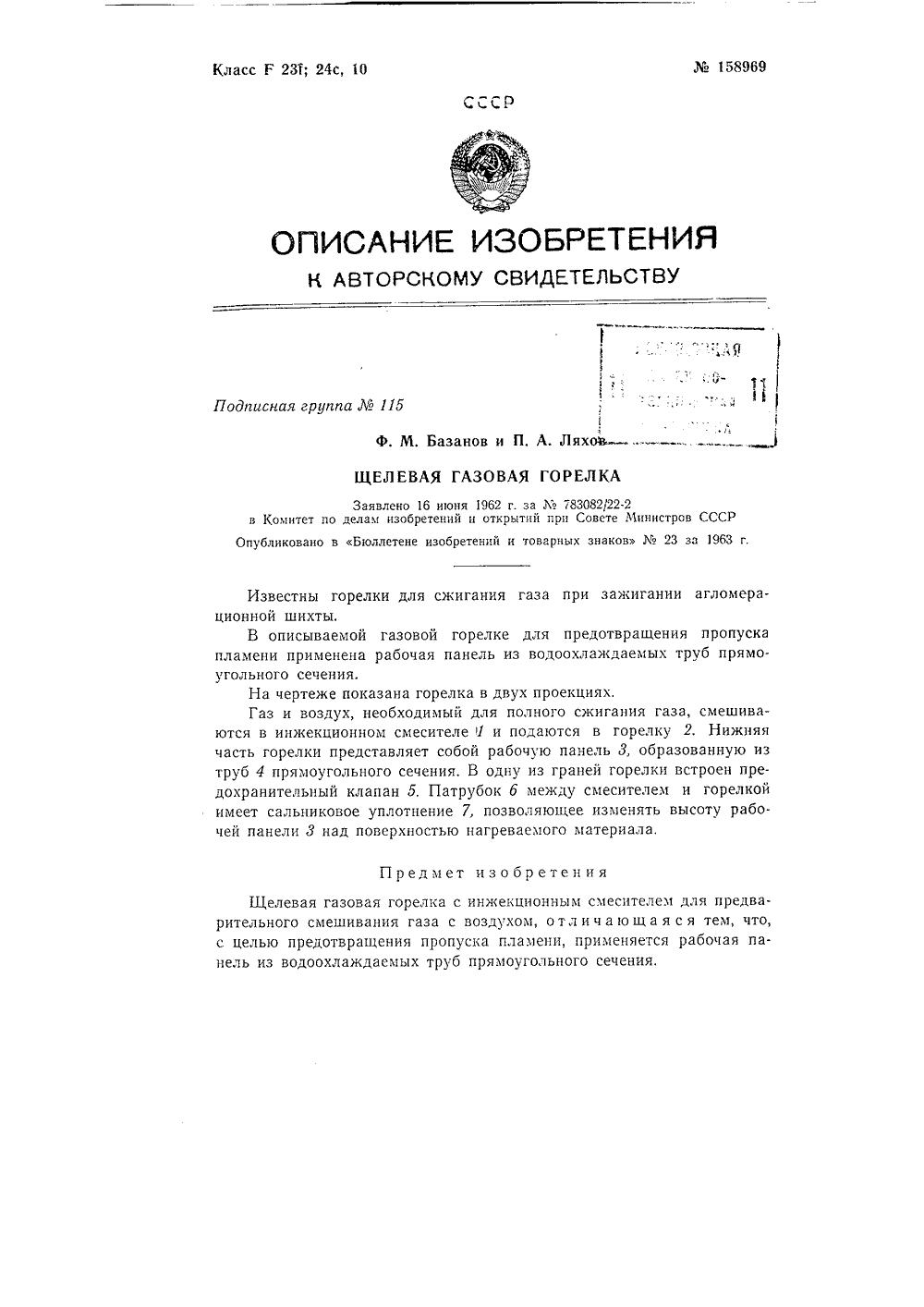

...газа с воздухом, отличающаяся тем, что, с целью предотвращения пропуска пламени, применяется рабочая панель из водоохлаждаемых труб прямоугольного сечения. Известны горелки для сжигания газа при зажигании агломерационной шихты.В описываемой газовой горелке для предотвращения пропуска пламени применена рабочая панель из водоохлаждаемых труб прямоугольного сечения.На чертеже показана горелка в двух проекциях.Газ и воздух, необходимый для полного сжигания газа, смешиваются в инжекционном смесителе 1 и подаются в горелку 2, Нижняя часть горелки представляет собой рабочую панель 3, образованную из труб 4 прямоугольного сечения. В одну из граней горелки встроен предохранительный клапан 5, Патрубок б между смесителем и горелкой имеет...

Номер патента: 158970

Опубликовано: 01.01.1963

Авторы: Карпушин, Курочкин

МПК: F23D 17/00

Метки: газомазутная, горелка, комбинированная, пламени, светящегося

...подаваемого в трубки отдельными струями с малой скоростью, и позволяет осуществлять его крекинг непосредственно в струе горящего факела. Кроме того, конструкция горелки позволяет осуществлять быстрый переход с газо- мазутного или мазутного отопления печи на газовое.На фиг. 1 показана схема установки горелки в печи. Горелка 1 заключена в водоохлаждаемый кессон 2. На фиг. 2 приведена схема предложенной горелки.В цилиндрическом корпусе 1 горелки копцентрично размещены труба с соплом 2 для подачи природного газа высокого давления, труба с расширяющимся соплом 3 для подачи распылителя и труба с соплом 4 для подачи мазута.В корпусе горелки расположен коллектор 5, к которому по окружности, параллельно оси горелки, присоединены трубки б для...

Номер патента: 159152

Опубликовано: 01.01.1963

МПК: F23D 14/66

Метки: 159152

...применение в качестве горючего газа пропан-бутана.Ствол горелки 1 имеет ниппель 2 для подвода кислорода и ниппель 3 - для подвода горючего газа; вентиль 4 для регулирования подачи кислорода и вентиль 5 для регулирования подачи горючего газа.Смесителы 1 ая камера 6 состоит из мундштука 7 и конуса 8. В мундштуке 7 имеется 30 отверстий диаметром 0,6 л 1 л для выхода подогретого гор 1 очсго газа цз змеевика 9 в смесптсльцу 1 о камеру 6. Нд мундштуке расположен тдк/жс заесвнк 10 дл 51 кнслородс 1. КО- цус 8 служ 11 Т д,1 я креплсция штуцера 11 и сопла 12.Из з 1 севиед 10 подогретыЙ кислород по трубопроводу 13, соедц 1 еццому с подогрсгдтслем 1/дкнднОЙ гдЙкоЙ 11 и со смеснтелыОЙ 1 оаМЕроц Ндипдцой ГдКОЙ 16, ПОСТуПдЕТ В С.11 Е. сцтельцую...
