F22D 7/04 — инжекторы для воды или пара
Побудитель циркуляции в паровых котлах
Номер патента: 16202
Опубликовано: 31.08.1930
Автор: Сильницкий
МПК: F22D 7/04
Метки: котлах, паровых, побудитель, циркуляции
...1 р 89 (см. чертеж), щими ребрами 6, 7, винтовой линии, ступает в эжектор, и вода через-всамешанная с паром ентробежной силы и поступает в кае 4 подается в чаВ,побудителя циркул В, предлагаемом изо тельную, циркуляцию имеется в виду осущес,внутри котла перед пар" эжектора, на конце к иена камера с отводи значенноф отводить под в более холодные слои- На чертеже изображе рез части котла с пре телем. циркуляции,Внутри котла а к парприсоединяется эжекто,снабженный направляю расположенными по Через трубы 10 пар по куда также .поступает сывающую трубу 11, С вода под действием цОБРЕТЕНИЕ Предмет патента.Побудитель циркуляции в паровых кот-. лах, характеризующийся применением внутри котла, перед пароразборной трубой 1, эжектора 8, 9,...
Приспособление для воспроизведения искусственной циркуляции воды в паровых котлах с жаровыми трубами
Номер патента: 17235
Опубликовано: 30.09.1930
МПК: F22D 7/04
Метки: воды, воспроизведения, жаровыми, искусственной, котлах, паровых, трубами, циркуляции
...и расположенные сверху и снизу жаровых труб, при чем верхние трубы направляют нагнетаемую насосом воду между стенками котла и жаровыми трубами, а нижние засасывают воду из котла в тот-же насос. В котлах с двумя жаровыми трубами предлагается применять дополнительнуюнагнетательную трубу,На чертеже показан поперечный разрез котла с двумя жаровыми трубами с предлагаемым устройством.Над жаровыми трубами расположены нагнетательные трубы Ь и З с соплами, направляющими нагнетаемую насосом воду вокруг жаровых труб. Поджаровыми трубами расположены трубы 7 и Д с соплами, обращенными кверху и- засасывающие воду обратно в котел, - Внизу 1. Приспособление для воспроизведенияискусственной циркуляции воды в паро вых котлах с жаровыми трубами,...

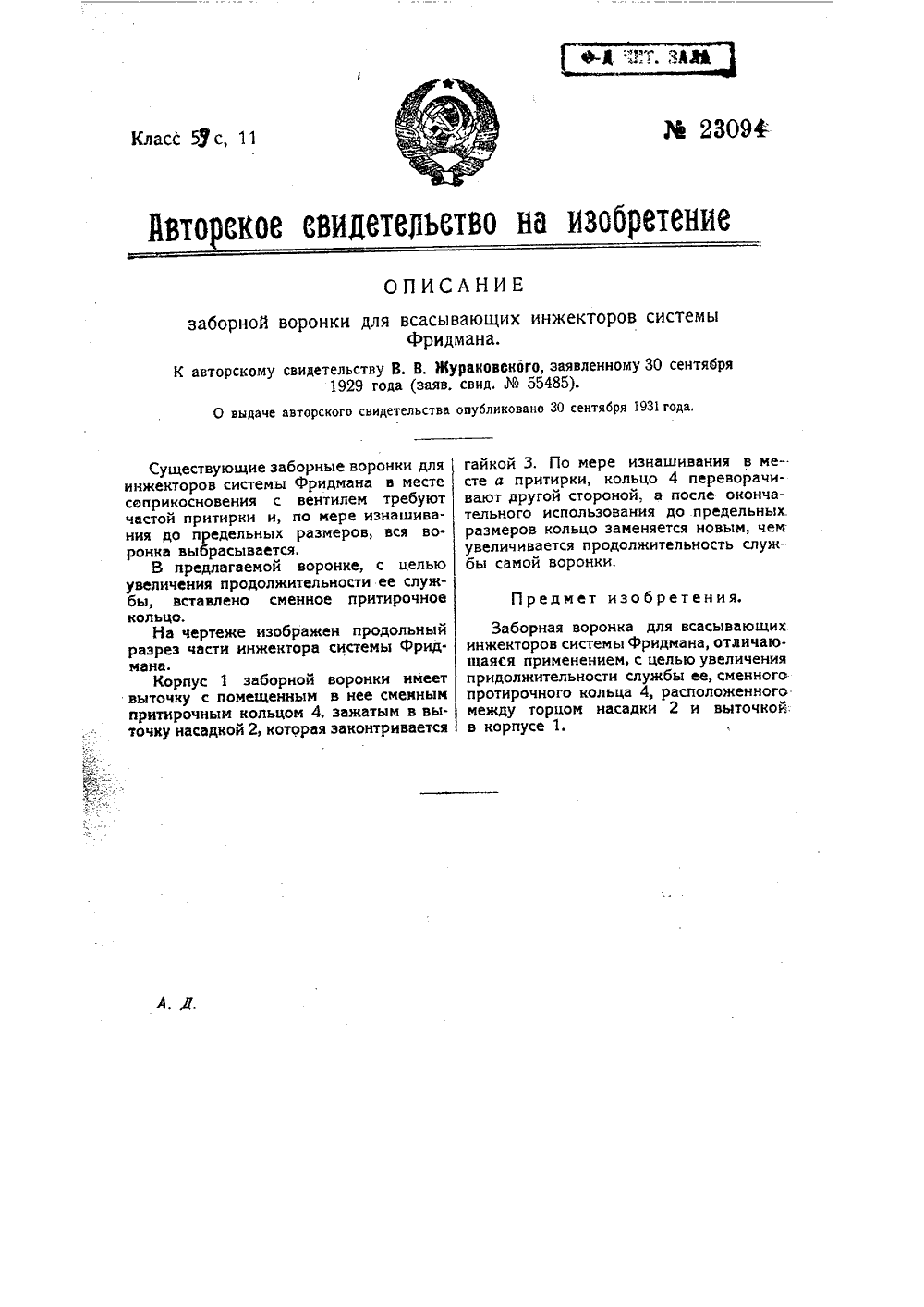

Заборная воронка для всасывающих инжекторов системы фридмана
Номер патента: 23094
Опубликовано: 30.09.1931
Автор: Жураковский
МПК: F22D 7/04
Метки: воронка, всасывающих, заборная, инжекторов, системы, фридмана
...всасывающих мы фридмана, отличаюем, с целью увеличения ти службы ее, сменного ьца 4, расположенного асадки 2 и выточкой: К авторскому свидетельству В. В, Ж 1929 года (заявСуществующие заборные воронки для инжекторов системы фридмана в месте соприкосновения с вентилем требуют частой притирки и, по мере изнашивания до предельных размеров, вся во. ронка выбрасывается.В предлагаемой воронке, с целью увеличения продолжительности ее службы, вставлено сменное притирочнов кольцо,На чертеже изображен продольный разрез части инжектора системы фридмана.Корпус 1 заборной воронки имеет выточку с помещенным в нее сменным притирочным кольцом 4, зажатым в выточку насадкой 2, которая законтривается ураковекого, заявленному 30 сентябр свид. 34 55485)....
