Ртутный разрежающий насос
Номер патента: 799
Опубликовано: 15.09.1924
Автор: Япольский
МПК: F04F 5/08
Метки: насос, разрежающий, ртутный
...статором, ртуть приходит в движение с значительной скоростью по кольцевому междужелезному пространству Н, между статором и сердечником.В дно кольцевого пространства вставлены стеклянные трубки ТТ, запаянные сверху и снабженные со стороны, расположенной по течению, отверстиями или щелями, фиг, 2 и 3. Нижние концы трубок присоединяются к пространству, подлежащему разрежению. Воздух, поступающий по трубкам, увлекается, в виде пузырьков, потоком ртути ивыделяется через ртуть в атмосферу, Этому процессу способствует нагревание ртути под влиянием циркулирующих в ней токов,Для усиления эффекта трубки можно делать не кругового сечения, а иного, напр. фиг. 3, обеспечивающего более правильное распределение струй ртути, способствующих более...
Водоструйный насос
Номер патента: 4598
Опубликовано: 29.02.1928
Автор: Соколов-Вишневский
МПК: F04F 5/08
Метки: водоструйный, насос
...проходить из борова черезфильтр Р и приемник А газоанали-затора с известной скоростью. В тоже время, благодаря разнице давлений в трубке 1 и в камере В,газы через воду пузырьками поды.маются в камере в пространство надводой. Вследствие этого, степеньразрежения в камере В всегда бу-,дет равна только высоте столба отнижнего конца трубки 10 до уровня жидкости в камере В, независимо ни от колебаний давлений вборове, ни от колебаний напора вводопроводе,Для того, чтобы сделать высотуэтого столба постоянной, в сопле 9имеется боковое отверстие 13, через которое в камеру В поступаеттонкой струйкой небольшое добавочноеколичество воды, пополняющее возможную ее убыль,излишек же воды стекает черезнасадку 8;На фиг. 3 показано видоизмененное...
Паро-водоструйный вакуум-насос
Номер патента: 71857
Опубликовано: 01.01.1948
Автор: Логинов
МПК: F04F 5/08
Метки: вакуум-насос, паро-водоструйный
...одно из отверстий в или 4 - пасоса впускают пар, а в другое одновременно воду, Благодаря такому сочетанио впуска рабочих потоков перед диффузорами 9 создается более глубокий вакуум, В насосе вакуум создастся не только за счет конденсации пара при смешении его с водой, но и за счет кинетической энергии обоих рабочих потоков.11 асадки 7 и 8 инаправления указатоксг, из камер 6Народный когоегоровг нн)цевой аа М 2994 (3447511января 1949 г. Работа насоса происходит сле.дующим образом,Через отверстия 1 и 4 раздельно,ио одновременно, подантся в камеры 6 и 6 пар и вода. Из камер." и 6 через кольцевые щели пари вода поступаот в диффузор 9,причем движение рабочих потоков идст вдоль ссп насоса, Увхода в диффузор 9 частицы выходящего пара...
Гидравлический компрессор
Номер патента: 99893
Опубликовано: 01.01.1955
Автор: Молчанов
МПК: F04D 31/00, F04F 5/08
Метки: гидравлический, компрессор
...и иа фиг, 3 - вид его сверху.Устройство состоит из установленных иа общем, валу центробежного насоса 1 и вентилятора 2, которые подают через воздушную камеру 3 эжектора по трубе 4 Вентури смесь воды и воздуха в камеру 5.Для охлаждения воды компрессор с замкнутой системой снабжен радиатором б, представляющим собой ряд параллельных труоок, образующих необходимую поверхность охлаждения. Насос и вентилятор имекат привод от двигателя 7.Рбота устройства заключается в с, ц дующем. Вод цеитробекным насосом подается с некоторым напором через воздушную камеру оэжектора и далее по трубе 4 Вентури поступает в камеру б. Одновременно в воздушную камеру о вентилятором 2 подается воздух, который подхватывается водой и вместе с ней уносится в виде...
Способ наполнения жидкостями резервуаров прицепных и навесных машин
Номер патента: 130349
Опубликовано: 01.01.1960
Автор: Мизев
МПК: F04F 5/08
Метки: жидкостями, машин, навесных, наполнения, прицепных, резервуаров
...камера которого шлангом 5 соединена с патрубком поворотной на оси коробки 6 водяного130349затвора, к другому патрубку которой прикреплен шланг 7, вторым концом присоединенный к верхней части резервуара.Для заполнения резервуара перевозимой жидкостью к его патрубку с крапом 8 присоединяют шланг 9, конец которого опускают в стационарный бак 10 с жидкостью. Коробку водяного затвора ставят так, чтобы шланг от эжектора был присоединен к ее верхней части. Затем закрывают заслонку 11 на выхлопной трубе работающего двигателя трактора и открывают заслонку 12 на диффузоре 1 экектора, направляя через ресивер 14 выхлопные газы в эжектор, который за счет э кекции отсасывает воздух из резервуара, В резервуаре образуется вакуум и жидкость...
173872
Номер патента: 173872
Опубликовано: 01.01.1965
МПК: F04F 5/08
Метки: 173872

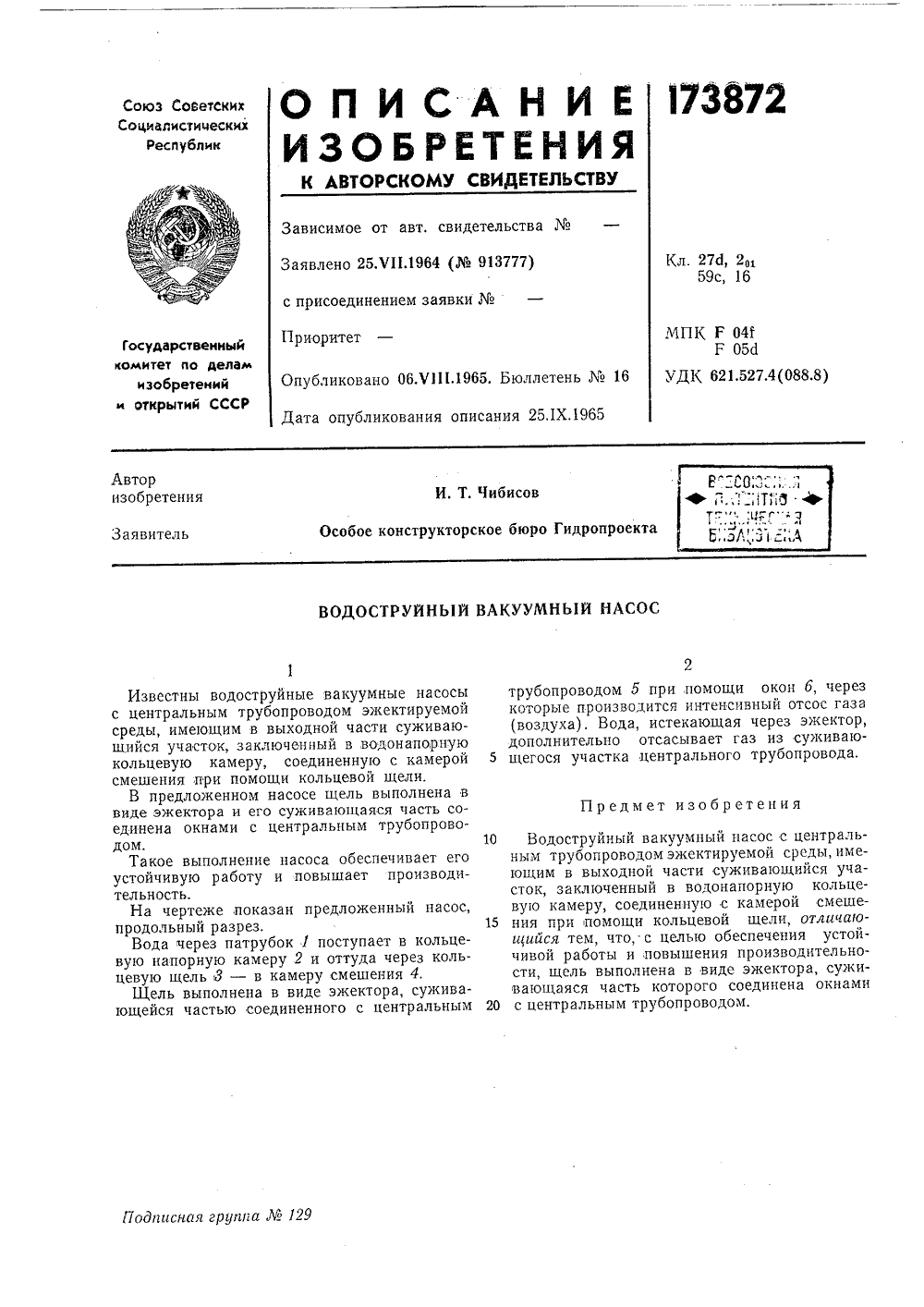

...Известны водоструйные вакуумные насосы с центральным трубопроводом эжектируемой среды, имеющим в выходной части суживающийся участок, заключенный в,водонапорную кольцевую камеру, соединенную с камерой смешения при помощи кольцевой щели.В предложенном насосе щель выполнена в виде эжектора и его суживающаяся часть соединена окнами с центральным трубопроводом.Такое выполнение насоса обеспечивает его устойчивую работу и повышает производительность.На чертеже показан предложенный насос, продольный разрез.Вода через патрубок 1 поступает в кольцевую напорную камеру 2 и оттуда через кольцевую щель 3 - в камеру смешения 4.Щель выполнена в виде эжектора, суживающейся частью соединенного с центральным 10 Водоструйный вакуумный насос с...
Жидкостно-газовый эжектор
Номер патента: 176658
Опубликовано: 01.01.1965
МПК: F04F 5/08
Метки: жидкостно-газовый, эжектор
...недостаточной производительностью.С целью устранения указанного недостатка, внутри смесительной камеры смонтирован колокол с тангенциально расположенными каналами для ввода жидкости,На чертеже показан жидкостно-газовый эжектор в разрезе.Эжектор содержит смесительную камеру 1, колокол 2, тангенциально расположенные каналы 3, всасывающую камеру 4, штуцеры 5 и б и кольцевой зазор 7,Эжектор работает следующим образом.Рабочая жидкость поступает под колокол 2 через 3, где разует струй правл разря камер штуце тангенциально под действием ся жидкостный и капель отвод енин через коль жения, воз ника е 4, осуществля р б в смеситель расположенныс центробежных вихрь, которьп тся в радиалы цевой зазор 7. ющего во всась ется подача га ную камеру 1 э...
Способ откачки жидкостей
Номер патента: 305279
Опубликовано: 01.01.1971
Авторы: Васильев, Плетнев, Федоров, Щуренко
МПК: F04F 5/08
...высоко 10 1. Способ откачки н на передаче в струйпо бочсго потока инжект чаощийся тем, что, с фициента инжекции,15 ток перед входом в ст гастся перегреву до из инжектирующего с потока влажного пара 2. Способ по п. 1,20 рабочая жидкость пе туры ниже температу фазы на выходе из стросновапньш энергии ратоку, )тлишепия коэфрабочий порат подвср.на выходе скоростного отлкиощийся регревается до ры насыщения уйного аппарат см, что мпера- аровой Изобретение относится к области машиностроения.Известны способы откачки жидкостей, основанные на передаче в струйном аппарате энергии рабочего потока инжектируемому потоку.В освао сособ для достижения оолее высоких коэффициентов инжекции жидкостной рабочий поток перед входом в струйный аппарат...
Устройство для заправки емкостей жидкостью
Номер патента: 369299
Опубликовано: 01.01.1973
Авторы: Вител, Гехтман, Судит, Шеруда
МПК: A01C 23/00, F04F 5/08
Метки: емкостей, жидкостью, заправки
...произ- тупиоси, с равочра 8. 2При заправке эжектирующее вещество, например жидкость из насоса, подается в эжектор и далее через смесительную камеру в туИзобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для заправки емкостей жидкостью,Известны устройства для заправки емкостей жидкостью, включающие заправочный рукав, эжектор и расположенное соосно с ним цилиндрическое сопло со смесительной камерой. Однако они не обеспечивают достаточной и постоянной величины разрежения в заправочном рукаве, что снижает производительность заправки,Описываемое устройство отличается тем, что его сопло имеет тупиковую полость, расположенную по его оси, с боковым выходным отверстием, а в заправочном рукаве...
Термопрессор
Номер патента: 472209
Опубликовано: 30.05.1975
МПК: F04F 5/08
Метки: термопрессор
...в 25 зоне среза сопла.Термопрессор работает следующим образом, Высокотемпературный поток газа, выходящий из теплосиловой установки, направляется в сопло 1, где разделяется на два потока, 30 большая часть газа поступает непосредственно в камеру смешения 2, а меньшая (определяемая выходным сечением щели 7) - в конфузорный канал б, куда также вводится жидкость при помощи размещенного на входе распылительного устройства 4.Образовавшаяся газожидкостная смесь проходит в канале 6 путь, необходимый для нагрева жидкой среды до температуры насыщения, соответствующей давленшо в камере смешения 2, и поступает через щсль 7 в основной поток газа, интенсивно перемешиваясь с ним.При этом затраты энерпш потока на подготовку жидкости к...
Струйный насос
Номер патента: 646098
Опубликовано: 05.02.1979
Автор: Зеленин
МПК: F04F 5/08
...и газообразной сред.Всасывающая 1 и нагнетательная 5%камеры разделены при помощи перьгородки 8 с подвижным элементом 9Гв нижней части, расположенным в газожидкостной смеси. Патрубкй подвода2 и отвода 6 жидкостной среды снабжены гидрозатворами 10, а гндроэатворы10 патрубка отвода 6 жидкостной средысоединены каналом 11, сообщенным спатрубком отвода 7 газообразной среды. В верхней части перегородки 8" установлен регулятор 12 давления,Активная жидкостная среда подается по патрубку подвода 2 жидкостнойсреды через гидрозатвор 10 на перфорированный сливной лоток 4, на котором поток преобразуется в многоструй-ный жидкостный поток, который увлекает газообразную пассивную среду.Газообразная среда увлекается газожидкостным потоком в нижней...
Насосная установка
Номер патента: 777263
Опубликовано: 07.11.1980
Авторы: Городивский, Донец, Рошак
МПК: F04F 5/08
Метки: насосная
...показана схема описываемой насосной установки.Насосная установка содержит жидкостно-газовый эжектор 1, выход которого связан с сепаратором 2, а патрубок 3 подачи активной среды - с нагнетательным патрубком 4 насоса 5, подсоединенного входом 6 к сепаратору 2, Насосная установка снабжена дополнительным насосом 7, и выход эжектора 1 связан с сепаратором 2 посредством насоса 7. Жидкость из сепаратора 2 посредством насоса 5 через патрубок 3 подачи активной среды подается в жидкостно-газовый эжектор 1, осуществляющий откачку пассивной газообразной среды. Жидкостно-газовая смесь из эжектора 1 поступает в дополнительный насос 7, а затем в сепаратор 2, где она разделяется. Из сепаратора 2 газ под давлением поступает потребителю, а жидкость...
Струйный насос
Номер патента: 802649
Опубликовано: 07.02.1981
Авторы: Гавриленко, Лекомцев, Молодцов, Проскурин
МПК: F04F 5/08
...2 и 3 подвода активной жидкостной и пассивной газообразной сред и активным соплом 4, нагнетательную камеру 5 с патрубками 6 и 7 отвода сред и разделяющую камеры 1 и 5 перегородку 8, нижняя часть которой расположена в газожидкостной смеси 9, Активное сопло 4 установлено с наклоном в сторону перегородки 8. Жидкостная среда, истекая из активного сопла 4, захватывает поступающую во всасывающую камеру 1 газообразную пассивную среду и переносит ее в виде пузырьков за перегородку 8 в нагнетательную камеру 5,.куда газ через патрубок 7 подается потребителю, а жидкостная среда через патрубок 6 опять подается в активное сопло 4, Установка активного сопла 4 с наклоном в сторону перегородки 8 организует направленное движение пузырьков газа за...
Гидравлическое устройство для заполнения или опорожнения герметичной емкости
Номер патента: 877145
Опубликовано: 30.10.1981
МПК: F04F 5/08
Метки: герметичной, гидравлическое, емкости, заполнения, опорожнения
...герметичной емкости 1 содержит подсоединенный к верхней части емкости 1 эжектор 2, .диффуэор 3 которого снабженрегулирующей заслонкой 4, и расположенное в нижней части емкости 1 запорное устройство 5, соединенное сзаборным шлангом 6, причем эжектор 2 размещен на емкости 1 и на еговходе установлен фильтр 7, запорноеустройство 5 выполнено в виде каме=;ры 8 с двумя обратными клапанами 9и 10, один из которых сообщен с нижней частью емкости 1, а другой впос"редством трубопровода 11 с ее верхней частью. Кроме того эжектор соединен ссистемой сжатого газа тру-бопроводом 12,Устройство работает следующим об"разом.Для заполнения емкости 1 заслонка 4 открывается, через трубопровод 12 в активную зону эжектора 2подается сжатый газ, Тем самым в...
Пылегазоочиститель
Номер патента: 1749639
Опубликовано: 23.07.1992
МПК: F04F 5/08, F24F 3/16
Метки: пылегазоочиститель
...эжектор б содержит камеру 13 подвода с сопловым насадкам 14 жидкости, камеру 15 смешения и диффузор 16.Пылегазоочиститель работает следующим образом.При включении установки насос 11 нагнетает рабочую жидкость в эжектор 6. Вэжекторе струя воды смешивается с воздухом, создавая рабочее разрежение в вентилируемом сооружении, Водавоздушнаясмесь тормозится в диффузоре 16 эжекторапри избыточном давлении, В сепараторе 7вода отделяется и возвращается в контур 5циркуля ции. 45При поступлении на вход в установкузагрязненного воздуха он получает закрутку в циклонном пылеуловителе 2, При этомкрупные частицы пыли отделяются и оседают. Воздух проходит через насадку камеры 503, при этом активированный уголь 4 улавливает двуокись...
