Номер патента: 1332966

Опубликовано: 27.01.2006

Авторы: Бекбулатова, Еличев

МПК: F16B 39/12

Метки: стопорения

Устройство для стопорения, содержащее завинченный в корпус резьбовой элемент, на профильный хвостовик которого надета шайба с крепежным средством, отличающееся тем, что, с целью упрощения конструкции, крепежное средство выполнено в виде резьбовой заглушки, в корпусе концентрично хвостовику резьбового элемента выполнено резьбовое гнездо, при этом шайба размещена между дном резьбового гнезда корпуса и резьбовой заглушкой.

Номер патента: 1189166

Опубликовано: 10.12.2005

Авторы: Еличев, Рассказов, Филиппов

МПК: F01D 5/26, F04D 29/54

Метки: аппарат, компрессора, направляющий, осевого

Направляющий аппарат осевого компрессора, содержащий равномерно расположенные на обечайке лопатки и кольцевой бандаж с окнами, причем каждая лопатка размещена в окне с образованием кольцевого зазора, в котором расположен демпфирующий эластичный элемент, отличающийся тем, что, с целью упрощения технологии сборки, кольцевой бандаж выполнен составным из отдельных сегментов, сваренных между собой напротив входной и выходной кромок лопаток и снабженных пазами, а эластичные элементы имеют размещенные в этих пазах участки.

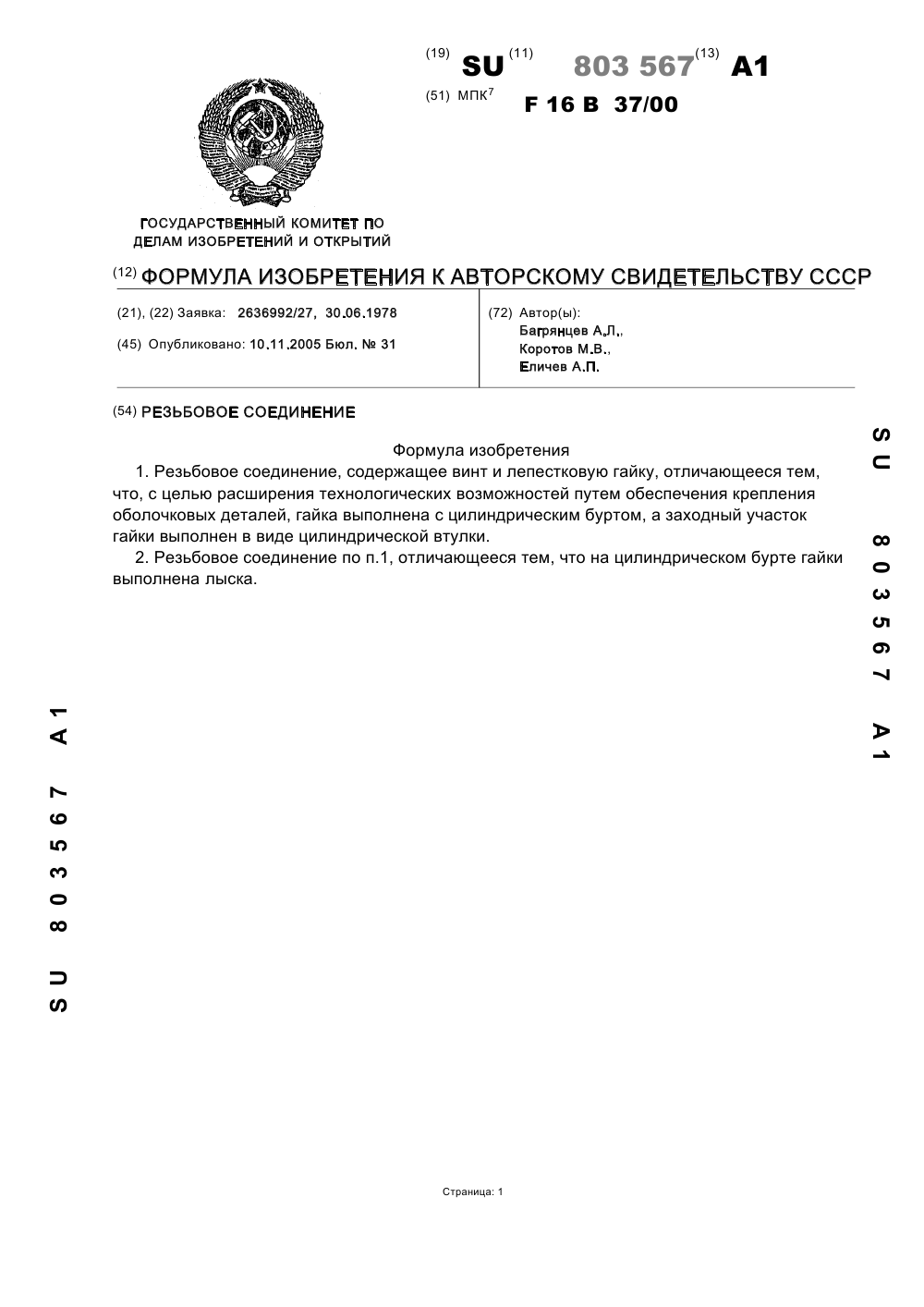

Номер патента: 803567

Опубликовано: 10.11.2005

Авторы: Багрянцев, Еличев, Коротов

МПК: F16B 37/00

Метки: резьбовое, соединение

1. Резьбовое соединение, содержащее винт и лепестковую гайку, отличающееся тем, что, с целью расширения технологических возможностей путем обеспечения крепления оболочковых деталей, гайка выполнена с цилиндрическим буртом, а заходный участок гайки выполнен в виде цилиндрической втулки.2. Резьбовое соединение по п.1, отличающееся тем, что на цилиндрическом бурте гайки выполнена лыска.

Номер патента: 1743264

Опубликовано: 20.09.2005

Авторы: Еличев, Коротов, Цицаров

МПК: F01D 25/24

Метки: лопаток, оборвавшихся, турбомашины, удержания

Устройство для удержания оборвавшихся лопаток турбомашины, содержащее расположенный на корпусе защитный экран, состоящий из концентричных слоев, включая слой, выполненный в виде винтовой намотки, отличающееся тем, что, с целью повышения надежности, слой, непосредственно примыкающий к корпусу, выполнен в виде многорядной многослойной кольцевой намотки с пленочным кольцом на периферии, винтовая намотка выполнена на пленочном кольце и имеет на периферии второе пленочное кольцо, защитный экран снабжен силовым кольцом в виде винтовой намотки, пропитанной затвердевающим связующим составом и расположенной на втором пленочном кольце.

Номер патента: 1718574

Опубликовано: 20.09.2005

Авторы: Гасилин, Еличев, Коротов, Левитский

МПК: F02C 7/05

Метки: лопаток, оборвавшихся, турбомашины, удержания

Устройство для удержания оборвавшихся лопаток турбомашины, содержащее размещенный на корпусе над рабочим колесом защитный экран, выполненный из соединенных на кронштейнах, отличающееся тем, что, с целью снижения веса, защитный экран выполнен в виде сектора, размещенного в местах прохождения траектории оборвавшихся лопаток, направленной в сторону защищаемого объекта, а пластины секторов выполнены разноширокими.

Номер патента: 1759057

Опубликовано: 20.09.2005

Авторы: Еличев, Коротов, Цицаров

МПК: F01D 25/24, F02C 7/00

Метки: лопаток, оборвавшихся, турбомашины, удержания

Устройство для удержания оборвавшихся лопаток турбомашины, содержащее внутренний корпус, наружную оболочку и расположенный между ними демпфер, отличающееся тем, что, с целью повышения надежности, устройство снабжено силовым кольцом, фланцами с коническими стенками, соединенными с наружной оболочкой, причем силовое кольцо размещено на наружной оболочке, а демпфер выполнен в виде сотового заполнителя с радиальным расположением стенок сот.

Номер патента: 797805

Опубликовано: 23.01.1981

Авторы: Ахатов, Галюк, Еличев, Исхаков, Каримов

МПК: B08B 9/053

Метки: внутреннейповерхности, трубопровода

...ходу движения устройствавыголнены с угловым смещением относительно прудыдушей, а трубки расположены под углом к оси вала,Кроме того, трубки выполнены гибкими.На чертеже схематически изображено предлагаемое устройство, общийвид.Устройство для очистки внутреннейповерхности трубопровода состоитиэ вала 1, последовательно установленных на нем манжет 2-5, имеющихравномерно расположенные по окружности отверстия б, и трубок 7, проходящих через отверстия б всех манжети служащие для подачи части потокажидкости в пространство леред устройством. Отверстия б в манжете 2 относительно отверстий б последующих манжен 3-5 смещены в радиальном направлении, при этом отверстия манжеты 3относительно отверстий манжеты 2смещены на угол (4, манжеты 4 отноЭаказ...

Номер патента: 795590

Опубликовано: 15.01.1981

Авторы: Ахатов, Еличев, Исхаков, Каримов

МПК: B08B 9/00

Метки: механическихразделителей, нефтепроводе, промежуточнуюнасосную, пропуска, станцию

...из трубопровода 4 попадает в камеру 1 , После приема и остановки разделителя он частично перекрывает патру- бок 11( и жидкость, в основном, проходитН в отводной коллектор через перемычку 15 и задвижку 13 . После этого открываютзадвижки 13, 16 и закрывают задвижку 13(, жидкость со скоппениями, движущимися перед вторым раздепитепем, через задвижку 3, камеры 1 - 1, перемычкуИ15, отводной патрубок 11, обратный клапан 14", задвижки 13, 16, 16I( секции 12", 12 Р поступает в магистральный трубопровод 4 Устройство содержит основной колпектор, выпопненный и виде приемно-пуско юфН (двых камер 1, 1, 1, 1 с обратными, клапанами 2, 2, 2, и отсекающие задвижки 3, 3(, Основной колпектор через задвижку 3 соединен с приемной частью магистрального...

Номер патента: 703730

Опубликовано: 15.12.1979

Авторы: Ахатов, Еличев, Исхаков, Каримов

МПК: F17D 3/08

Метки: нефтей, нефтепродуктов, перекачке, последовательной, разделения, трубопроводу

...клиновидными подрезами, обеспечивающимипри контакте свободное перемещениеустройства по внутренйей поверхноститрубопровода,Крометого, в радиальномнаправле-" нии подрезн выполнены сквозными, чтопозволяет выступам при работе смещать - " ся внутрь манжеты и вместе с сегментами, на которые они делят рабочийкрай манжеты,составлять сплошнуюрабочую поверхность, контактирующуюсо всей внутренней поверхностью трубопровода,Даже при сильном износе рабочихкромок манжет упомянутые выступызакрывают поянляющиеся между сегментами щели и обеспечивают отсутст- .йие"перетоков жидкости через устройство.На фиг, 1 изображено предлагаемое устройство с частичным вырезом,общий вид на фиг, 2 показана манжета в исходном"оостоянии,-Устройство состоит из вала...

Номер патента: 220418

Опубликовано: 01.01.1968

Авторы: Владимиров, Вышин, Гасилин, Еличев, Кузнецов, Рассказов, Цейтлин

МПК: F01D 9/02

Метки: аппарат, направляющий, осевой, турбомашины

...аппараты осевьгх турбомашин, содержащие лопатки, жестко соединенные с внутренним или наружным кольцом, цаприхгегр, сваркой. Наружное кольцо, выполценггое из гибкой ленты, вставляется с гарантированным зазором в жесткий обод специального профиля, что обеспечивает демпфирование колебаний лопаток.В предлагаехгох аппарате с целью демпфирования колебаний лопаток ца торцах лопаток, выступающих из колец, установлен бандаж в виде нескольких гибких лент, жестко закрепленных на кольцах аежду лопатками, например, при помощи заклепок.На чертеже показан предлагаемый аппарат.Наружное 1 и,внутреннее 2 кольца имеют просечки, в которые вставлены лопатки 3, жестко соединенные с кольцами, например, сваркой. Ленточный демпфер 4 представляет собой одну...
