E21C 31/02 — для врубовых устройств или устройств для обрушения
156903
Номер патента: 156903
Опубликовано: 01.01.1963
МПК: E21C 25/22, E21C 31/02
Метки: 156903

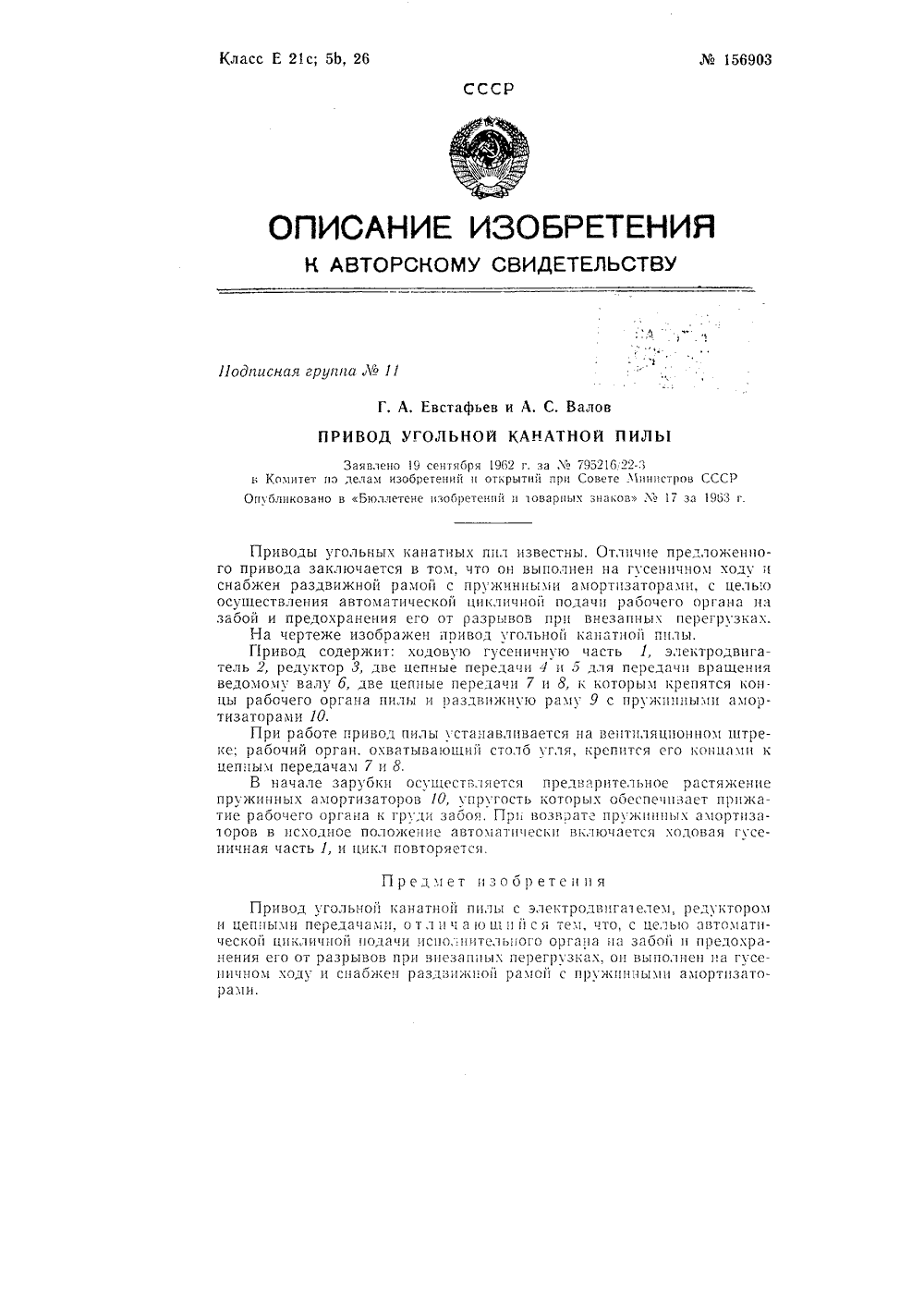

...с пружиннын амортизаторами. Приводы угольных канатных пнл известны. Отличие предложенного привода заключается в том, что он выполнен на гусеничном ходу и снабжен раздвижной рамой с пружинными амортизаторами, с целью осуществления автоматической циклнчной подачи рабочего органа на забой и предохранения его от разрывов прн внезапных перегрузках.На чертеже изобрахкен привод гольной .анатноЙПривод содержит: ходовую гусеничную часть 1, электродвигатель 2, редуктор 3, две цепные передачи 4 и б для передачи вращения ведомох 1, валу б, две пенные передачи 7 и 8, 1; которь 1 м крепятся концы раоочего органа пилы и 1 раздвииную ра 1 9 с пружинны.и амортизаторами 10.При работе привод пилы устанавливается на вентиляционном гнтрке; рабочий орган....
Нарезной комбайн
Номер патента: 164002
Опубликовано: 01.01.1964
Автор: Жигулин
МПК: E21C 25/26, E21C 31/02
...оси симметрии. обеспечи байна по з фективнаяПредмет и во При таком выполнении направленное движение ком пробуренной скважине и эф портировка отбитого угля.На фиг. 1, 2 и 3 изображ байи в трех проекциях.Нарезной комбайн состои гана 1, редукторов 2, двига Рабочий орган представляет дисками б, изогнутыми под ми к оси вращения. Для п байна по почве выработк опорные лыжи 7. Комбайн щим образом. Предварител пласта пробуривается скваж байи, удерживаемый на кан тени отся анее ансНарезной комбайн для прохождения восстающих выработок сверху вниз по заранее пробуренной скважине на пластах крутого 20 и наклонного падения с рабочим органом ввиде штанги с отбойными дисками, изогнутыми под различными углами к оси вращения, направляющей и опорными...
Библио. екаугольный институт
Номер патента: 368397
Опубликовано: 01.01.1973
МПК: E21C 29/00, E21C 31/02
Метки: библио, екаугольный, институт
...соединяющими его с валами отбора мощности редукторов привода шнеков.На чертеже изображена принципиальнаясхема комбайна и вид в плане,Угольный комбайн состоит из двух электродвигателей 1, кинем атически не связанныхмежду собой, двух редукторов 2 привода шнеков, каждый из которых имеет поворотный редуктор 3, На выходных валах редукторов закреплены шнеки 4. Шнеки могут регулиро ваться по мощности пласта с помощью гидравлических домкратов (на чертеже не показаны). Гидравлический механизм 5 подачи размещен между редукторами 8. Механизм подачи имеет промежуточный вал 6, на котором жестко укреплена шестерня 7, а на концах установлены муфты 8, с помощью которых поочередно вал 9 гидронасоса 10 соединяется через валы 11 отбора мощности...
Гидравлический привод исполнительного органа фронтального агрегата
Номер патента: 899927
Опубликовано: 23.01.1982
Авторы: Дементьев, Заикин, Наместников, Романов
МПК: E21C 31/02
Метки: агрегата, гидравлический, исполнительного, органа, привод, фронтального
...винтами 9. Золотниковый гидрораспределитель 6 с полостями А и Б порционера 5 связан гидролиниями 10 и 11, а с поршневой полостью гидроцилиндра 8 - гидро- линией 12. В торцовых камерах золотникового распределителя 6, установлены толка- тели 13 и 14 и пружины 15, устанавливающие золотник гидрораспределителя 6 в нейтральное положение. Штоковая полость гидроцилиндра 8 соединена с гидроклапаном ИЛИ, 7 гидролинией 16.Гидравлический привод работает следующим образом.Для перемещения исполнительного органа фронтального агрегата из крайнего верхнего положения в нижнее рабочая жидкость порционно подается в поршневую полость гидроцилиндра 8 попеременно по гидролиПосле перемещения поршня порционера 5 в крайнее левое положение происходит...
Привод угольного комбайна
Номер патента: 1055873
Опубликовано: 23.11.1983
Авторы: Офицеров, Потапов, Серов, Соколов, Шевченко
МПК: E21C 31/02
Метки: комбайна, привод, угольного
...что в приводе угольного комбайна с двухшнеко-. вым исполнительным органом, содержащем два двигателя, кинем атически связанных между собой, и редукторы привода шнеков, кинематическая связь двигателей выполнена в виде электромагнитной муфты скольжения и передач, размещенных между электромагнитной муфтой скольжения и двигателями. На чертеже изображен привод угольного комбайна. Привод содержит два электродвигателя 1 и 2, электромагнитную муфту 3 сколь2жения, состоящую из якоря 4, зубцового сердечника 5 и катушки 6 возбуждения. Двигатели подсоединены к муфте через зубчатые передачи 7 и 8, а с другой стороны к двигателям через редукторы 9 и 10 подсоединены исполнительные органы 1 и 12.Электродвигатели могут быть подсоединены к муфте и без...
Привод очистного комбайна с двухшнековым исполнительным органом
Номер патента: 1293334
Опубликовано: 28.02.1987
Авторы: Казаков, Ковалев, Крамарчук, Мелихов, Потапенко, Потапов, Сухов, Чендев
МПК: E21C 31/02
Метки: двухшнековым, исполнительным, комбайна, органом, очистного, привод
...бесцепной системы 6подачи, механизма 7 реверса, гидравлического регулирующего звена нагрузки, состоящего из насоса-мотора 8 идросселя 9. Полуоси 10 и 11 дифферен-циала. 2 соединены с валом 12 и 13электродвигателей 1, а водило 14 ссателлитами 15 соединено с редуктором бесцепной системы подачи 6 черезмеханизм реверса 7, Редуктор бесцепной системы подачи 6 состоит из планетарной переда:и 16, водило 17 кото-З 0рой соединено через приводное колесо18 с цевочным колесом 19, а солнечное колесо 20 через .зубчатую передачу 21 соединено с насос-мотором 8.Привод работает следующим образом.3511 ри увеличении нагрузки на одномиз режущих органов, например на шнеке 4, крутящий момент на валу 12увеличивается, тем самым уменьшаетсяскорость его...
Механизм подачи очистного комбайна
Номер патента: 1390354
Опубликовано: 23.04.1988
МПК: E21C 31/02
Метки: комбайна, механизм, очистного, подачи
...подачи, на которое настроены нагрузочные клапаны 15 и 16. При превышении усилия подачи на цевочном колесе 2 заданной величины поршень 12 гидроцилиндра 10 начинает перемещаться, создавая давление рабочей жидкости попеременно в полостях А и Б, Давлением рабочей жидкости открываются поочередно в зависимости от направления движения поршня 12 нагрузочные клапаны 15 и 16 и рабочая жидкость начинает циркулировать из полости А в полость Б и наоборот, тем самым обеспечивается свобода вращения заторможенного зве1390354 гФормула изобретения Составитель А.ШестимировТехред М,Дидык Корректор В.Бутяга Редактор Г,Гербер Заказ 1745/33 Тираж 459 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,...
Исполнительный орган горного комбайна
Номер патента: 1416685
Опубликовано: 15.08.1988
Авторы: Бойко, Болтян, Горобец, Нечепаев, Шевцов
МПК: E21C 31/02
Метки: горного, исполнительный, комбайна, орган
...орган горного комбайна содержит верхнюю .1 и нижнюю 2 части барабана, установленные на вы ходном валу 3 шестеренного редуктора 4. Верхняя 1 и нижняя 2 части барабана оснащены резцами 5. Шестеренный редуктор 4 выполнен в виде рядов параллельно расположенных зубчатых колес 6, 7 и 8, 9. Каждый иэ рядов связан с приводным зубчатым колесом 10 посредством колес 6 и 9, а также с колесом 11 барабана посредством колес 7 и 8. При этом ширина зубчатых 25 колес 6-9 вдвое меньше ширины зубчатых колес 10 и 11. Иэ-эа этого в корпусе 12 шестеренного редуктора 4 в месте сопряжения зубчатых колес 6, 7 и 8, 9 выполнены кольцевые пазы 13 30 и 14 трапециевидного сечения, в которых расположены резцы 5 верхней 1 и нижней 2 частей барабана. Расстояние...
Исполнительный орган горного комбайна
Номер патента: 1432208
Опубликовано: 23.10.1988
Авторы: Агранат, Бойко, Болтян, Васильев, Гуляев, Литвинов, Межаков, Нечепаев, Толмачев, Уфуков, Юргилевич
МПК: E21C 25/10, E21C 31/02
Метки: горного, исполнительный, комбайна, орган
...4 передается режущему барабану2, который затем через вал 3 передается режущему барабану 1. Барабаны 1 и 2, вращаясь, производят разрушение массива полезного ископаемого резцами 5 и погрузку разрушенного угля на конвейер. Допустим, в начальный момент времени в зацеплении находились зубья секторов 10 и 14 приводных зубчатых колес 6 и 7. При этом в зоне забоя находится сектор 11, а массив угля разрушается резцами 5 режущего барабана 1, расположенными в вырезе 16 приводного зубчатого колеса 6. При дальнейшем повороте барабанов 1 и 2 в зацепление входят зубья секторов 11 и 15, а забой разрушается резцами 5 режущего барабана 2, расположенными в вырезе 17, образованном смещением сектора 8 вверх, и т.д, При этом повышается надежность передачи...
Механизм подачи очистного комбайна
Номер патента: 1463913
Опубликовано: 07.03.1989
Автор: Мелихов
МПК: E21C 31/02
Метки: комбайна, механизм, очистного, подачи
...Б сообщается со смесителем 19 по каналу б через нагрузочный клапан 16, далее поканалу г, а обратно по каналу г черезобратный клапан 18, далее по каналу б, 45 Механизм подачи работает следующим образом,Крутящий момент от привода 6 комбайна передается через .механизм реверса 5 на звено 4 трехзвенной планетарной передачи, звено 2 которой приводит во вращение цевочное колесо 3, При этом звено 7 трехзвенной планетарной передачи эаторможено гид-. роцилиндром 10 через коленчатый вап 9, зубчатую передачу 8.Максимальная величина передаваемого усилия на перемещение цевочного колеса 3 ограничена настройкой нагрузочных клапанов 15 и 16,Величина скорости пер емеще ния цевочного колеса 3 зависит от угловойскорости звена 2 трехзвенной планетарной...
Цевочно-реечный механизм
Номер патента: 1518510
Опубликовано: 30.10.1989
Авторы: Вязигина, Полосатов, Сидоров
МПК: E21C 31/02
Метки: механизм, цевочно-реечный
...водилу 2,При вращении звена-водила 2 вокругоси 0 ось А сателлита движется по окружности радиусом ОА=е, а сателлит3 с внутренним зубчатым венцом обкатывается по центральному опорному колесу 4 с внешними зубьями и неподвижной осью О, как в планетарных переда.чах. Для этого, чтобы цевки, выполненные на сателлите 3, не выходили иззацепления с зубьями 10 рейки 1, трамектсрии цевок на участке длинои Р мал о отличаются от прямой линии при не- омподвижном комбайне. При движении комбайна тяговая цевка, зацепляющаясяс зубом рейки, неподвижна, а так какпри работе механизма ее расстояние отгз .зп 3 (Е е4= - агсзп( -- : - -Ф+ - зхп 1 )ч г 4 т ч - Рд- угол поворота центрального4опорного колеса 4;Ч - угол поворота звена-водила 2;е - радиус...
Очистной комбайн
Номер патента: 1530768
Опубликовано: 23.12.1989
Авторы: Грицаюк, Мелихов, Потапов, Серов
МПК: E21C 31/02
...следующим образом.Работу комбайна рассмотрим в положении исполнительных органов как показано на фиг,З, когда шнек 3 опережающий, а шнек 4 - отстающий. Направление движение комбайна указано стрелкой.В этом случае двигатель 1 наиболее загружен, так как прорубает в угольном массиве щель В, а двигатель 2 менее загру.ен, так как сопротивление угля резанию в зоне Г ослаблено отсутствием связи в этой зоне с угольным массивом. Поэтому скорость вращения менее загруженного двигателя 2 больше, чем у двигателя 1. Так как системы приводов исполнительных органов и механизмов подачи кинематически связаны между собой через цевочные колеса 19 и 20 с рейкой 21, то первоначально с рейкой 21 будет взаимодействовать цег вочное колеса 20 как имеющее большую...
Механизм подачи очистного комбайна
Номер патента: 1647134
Опубликовано: 07.05.1991
Авторы: Брилинг, Мелихов, Суслин
МПК: E21C 29/00, E21C 31/02
Метки: комбайна, механизм, очистного, подачи
...механизме 19 и отключенном основном двигателе 6 частоту вращения быстроходного центрального колеса 4,совпадающую по направлению и равную чэстоте вращения этого звена в случае, когда частота вращения тихоходного центрального колеса 8 планетарной передачи 3 равна нулю, а основной двигатель 6 включен, В этом случае увеличение частоты вращения водила 9, а значит, и цевочного колеса 2 от нуля до максимального значения производится при уменьшении частоты вращения вспомогательного двигателя 16 от его номинальной частоты до нуля. Это возможно. когда передаточное отношение кинематической цепи многоступенчатого редуктора 1 от основного двигателя 6 до червячного колеса 18 равно передаточному отношению червячного редуктора...
Механизм подачи очистного комбайна
Номер патента: 1788231
Опубликовано: 15.01.1993
Авторы: Бабабышко, Голованов, Гудилин, Жилин, Суслин
МПК: E21C 29/00, E21C 31/02
Метки: комбайна, механизм, очистного, подачи
...пбдачи, виде плане; на фиг.2 показана кинематическая схема заявляемого механизма подачи.Механизм подачи очистного комбайна включает многоступенчатый редуктор 1 с цевочным колесом 2, планетарной зубчатой передачей 3, имеющий одно входное звено - центральное колесо 4, меньшего диаметра кинематиЧески связанное посредством зубчатых передач 5 с основным двигателем 6 механизма подачи комбайна 7, и два выходных звена - центральное колесо 8 большего диаметра и водило 9, взаимодействующих между собой посредством сателлитов 10. При этом вал центрального колеса 8 большего диаметра кинематически связан с червячным колесом 11 червячного редуктора 12, червяк 13 которого установлен на валу вспомогательного двигателя 14, Одновременно с этим червячное...
Устройство для привода цепной струговой установки
Номер патента: 1811557
Опубликовано: 23.04.1993
Автор: Вернер
МПК: E21C 27/32, E21C 31/02
Метки: привода, струговой, установки, цепной
