D21D — Обработка материалов перед поступлением на бумагоделательную машину

Номер патента: 74662

Опубликовано: 01.01.1949

Авторы: Гдалин, Данцин

МПК: B02C 1/00, D21D 1/00

Метки: волокнистых, измельчения

...движения от мотора 24 к подвижному ножу и механизму подачи, При помощи ремня шкив мотора связан со шкивом 25, сидящим иа оси 2 б. На этой же оси неподвижно сидит шестерня 27, связанная с закрепленной на оси подвижного ножа шестерней 28.Лоток 29 служит для сбора измельченного волокна, а щиток 30 предохраняет от разбрасывания его подвижным ножом.Взаимодействие движущихся частей машины происходит в следующем порядке,Мотор 24 через шкив 25 вращает закрепленную на оси 2 б шестерню 27. Шестерня 27 через шестерню 28 вращает вал с подвижным ножом 18 в направлении, указанном на чертеже стрелкой.Соприкосновение ножа И с непод. вижным ножом 14 происходит постепенно (так как нож И расположен относительно оси свосго вала по винтовой линии...

Номер патента: 78302

Опубликовано: 01.01.1949

Автор: Михайлов

МПК: B02C 13/06, D21D 1/02

Метки: рольно-размольная

...1, ванны 2 для массы и циклофайнера 3. Размалывающий барабан представляет собой полый цилиндр с рядом щелей в стенке цилиндра через которые масса, поступающая внутрь барабана, действием цен чробежной силы проталкивается под плакп, установленные в кожухе, покрывающем цилиндр.Регулирование зазора между ножами барабана и ножами планки осуществляется при помоци гидравлического управления. В барабан масса подается по трубе через полую цапру.Пройдя между барбао и плаекой, ъасса выбрасывается в ван - ну 2, из которой она попадает в циклофайнер, где подвергается рафинированию. Циклофайпер одновременно служит для подачи массы на второй такой же агрегат, состоящий из барабана, ванны и циклофайнера. Затем следует третий, четвертый и т. д....

Номер патента: 78303

Опубликовано: 01.01.1949

Авторы: Блоштейн, Маленков

МПК: D21D 5/28

Метки: аппарат, вымывки, заводов, массы, сцеж, целлюлозных

...иществл яетсячачу шт рваПр едме педствие чего из вертикальнимает любое ах до 60.ойта в горина 360 осурвячную перетени т изо Аппарат для вымывки массы из сцеж целлюлозных заводов, о тл- ичаюши тем, что он имеет особое устройство управления движением брандспойтов, а также и тем, что штурвалы управления сосредоточены в одном месте, а механизм управления обеспечивает движение брандспойта в горизонтальной плоскости на 360 и в вертикальном наклоне до 60. ран дн лы управлесдоточены спойтом сосрместе.Брандспойт 1, соссдвоенных колен 2,реплен на подвижнойтруое 3. При новаравала 4 винт 5 опускае ный из и,рно уккальной и штури енную тавленшарн ое Предметом изобретения является аппарат для вымыв ки массы из сцеж целлюлозных заводов...

Номер патента: 78815

Опубликовано: 01.01.1949

Авторы: Кан, Слезов

МПК: B03C 9/00, D21D 1/00

Метки: бумажной, массы, размола

...изобретениям и открьгтням при Совете Министров СССРПредмет изобретения Способ размола бумажной массы, отличающийся тем, что размол осуществляют действием электрического тока высокого напряжения,Техрел А. А, Камышникова Корректор Э. И. Спирина. Релактор С. И, Зотов Объем 0,09 изл, л Цена 5 коп. Формат бум, 70.108/гв Тираж 220 ЦБТИ при Комитете по делам изобретений н открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер., л. 2/6.Полн, к пен, 10/1-62 гЗак, 9572 Орловская областная типография Труд, г, Орел, ул, Ленина, 1. Предметом изобретения является способ обработки волокнистой массы в бумажном производстве, принципиально отличающийся от существующих способов размола волокон. Способ заключается в том, что бумажную массу...

Номер патента: 79790

Опубликовано: 01.01.1949

Автор: Качан

МПК: D21D 5/18, D21D 5/22

Метки: бумажной, вертикального, волокон, массы, недомолотых, неразрыхленных, типа

...в общем виде. Оно состоит изнеподвижного вертикального барабана 1 с продольными шлицамп,внутри которого на вертикальном валу 2 вращается ротор с четырьмялопастями, плотно прилегающими к поверхности барабана.Сортирующий барабан покрыт кожухом 3, так что между стенками кожуха и барабана образуется пространство для отвода очищенноймассы. Действие устройства рассчитано на то, что масса, подаваемаяпо трубе 4 и отбрасываемая вращением лопастей на стенки барабанана 2/а длины его окружности, будет удалена через шлицы, а сор и огходы, задержанные шлицами дальнейшим движением лопастей, будутсброшены в открытое окно 5, проделанное в стенке барабана, и удалены из аппарата, Для прочистки шлицев предусмотрен кольцевой водяной смыватель.79790Предмет...

Номер патента: 80477

Опубликовано: 01.01.1949

Автор: Михайлов

МПК: D21D 1/20, D21D 1/40

Метки: аппарат, бумажной, полумассы, промывки, размола

...1 ицы,я 1 с щи й с я темчто,".д 111 из торстенок Ояо;Ояня с,ь;ицы :;1 яожсия ОТБсрс иями, покрьты.1 и СЕТКОЙ, ДЛЯ ВЫХОД 1 П 10 МЫВ 1 ой ВО- .ы. я Вь:ход промытой и размолотойОл:1 яс ь 1 Осуществляется 1 срсз "Р ОВИИТ В гПУГОй ГОЩЕВОй 1 С С 11 .;:, служащей для подачи воды, так :1 то промывка полумяссь Осаествляется в ппотивдто:;с Аппарат предназначен для непрерывного размола п рова рен;ого тряпья и промывки его с целью получения тряпичнои полумосы в бумажном производстве.Отлиитслы 1 ой особенностью я,- иарата является то, что про:ывкя бумажной полумяссы осуществлялся им в противотоке.Ня чертеже изображен я 1 пзря и в продольном разрезе.Аппарат представляет собо:О ирутковую мельницу, ояряба 11 1 которо вращается на своих горловинах 2 и...

Номер патента: 80478

Опубликовано: 01.01.1949

Автор: Михайлов

МПК: B02C 7/08, D21D 1/30

Метки: аппарат, бумажной, массы, приготовления, размалывающий

...вращающихся вместе с валом ротора, лежат диски 2, 2, 2", не связанные с валом и не имеющие вращательного движения. Диски 2, 2, снаожены ца п,ами 3 Х и 3", которые могут свободно двигаться вверх и вниз в прорезях направляющих 4 и 5. С помощью этих цапф производится прижим верхних дисков к нижним благодаря рычагам 6, 6, 6", нагружаемым в любой степени грчзами 7, 7, 7". Прижим можно осуществлять такжег/ 1// о / 2// гидравлически или пневматически. На дисках , , 1 изакрепляются кольца 8, 8, 8", снабженные ножами.Волокнистая суспензия поступает сверху в воронку 9, проходит между ножами первой пары дисков, отбрасывается к периферии и го воронке 10 поступает во вторую пару дисков и т. д. Масса, выходящая из аппарата. отводится трубой или на...

Номер патента: 90115

Опубликовано: 01.01.1950

МПК: D21B 1/08, D21D 1/02

Метки: 90115

...волокна размалывают в сухом виде па двух после(;Вдтсгь(, состиненных пипальпцх барабанах, затем подвергаются и;св.,)Г;ичсскоЙ (ОИровк( и транспортировке зд (ч(Г:п(икения возт Ъо 90115ха, создаваемого в системе вентилятором-эксгаустером с применением мокрого фильтра.На чертеже изображена схема усвройства для размола тряпья и других растительных волокон.Устройство состоит из подающего транспортера 1, двух пос,.едовятельно соединенных щипальных барабанов 2 и 3, измельчающих волокна сырья в сухом виде, бункера 4 для улавливания неразмолотого сырья, мокрого фильтра 5, смесительного аппарата 6, циклона 7 и вентилятора-эксгаустера 8.Исходное сырье подводится транспортером 1 к первому 2, а затем ко второму 3 щипальным барабанам, при помощи...

Номер патента: 83201

Опубликовано: 01.01.1950

Авторы: Житков, Мальмберг

МПК: D21D 5/18, D21F 1/64

Метки: бумажной, массы, мембранная, сортировка, целлюлозной

...с 01)тирзкн н). р(знново;1 (Г(рано 1 7 ( (0(днненоО Г )съ,бряно Итоко(С(7 ЛЕНОИОСТОНТ НЗ Зсп;.НОСЫНЫ. Б БоОН 1 РОННЦЯСЪЪН КО)ЭН Г . ре)( КсТИЕЕ, Б(. 3 З КГ)торЫ; ) НС;НсЗНЫ 1 Ы .,151 (ОЗ 12 НН 51 Пере(СИОГО Мсп НИТНОГО НО;1 я Н НИТЗН)т(51 ОТ СЕЯННсрМСННОГО 1 ОКЗ, с Т)ГТЬ 1 КЫТ,Пкс 1 ) Н 3 ТЯТС 51 30 Т 05 ННЬЪ ТОК 03( Н 3 ОЛ 5 РИЗ 1 Г(.Р;(НН 1 К7, БЫо,ннный нз траформыторного )кссы7)Б)ЕНН( БНО)72 ННН НО,:УЧЫ 15 ЗЗ .(. НОНСССИ 301 О Б 1 Я 1 НБЫН 51 сКСЛСЗИ)ГО НОЛ 51 РИЗОВЗ ННОГО ССД(."1 ННКЫ Б 1,РЗ 1 НИЕ КЯТУШИ БСГС,СТБНС Н.)1(Н(НН 51 с И )21)ЛНН 5 (ЫНН Н 01 О Н)10.с Н): Б Н 5 ННГГ Н( Н) 013 КО 1(- банн 5 нсрмсннОГО йкя В Гст 13 Итани.15 Т 5 ГИВсНН. .С)7,ЕННКЫБ Ну НЗ КЫуПСЕ СОВПЯдс 1 СТ С ,ЬТЫЛКНБыннем (ГО нз,руг 011 ступки, б,1 агО 2 р 5...

Номер патента: 83518

Опубликовано: 01.01.1950

Автор: Пименова

МПК: D21D 5/22

Метки: барабан, кольцевой, сборный, узлоловителя

Номер патента: 84512

Опубликовано: 01.01.1950

Авторы: Житков, Мальмберг

МПК: D21D 5/04

Метки: вибрационная, древесной, массы, перфорированными, ситами, сортировка, целлюлозной

...Вибрацнон 1)Я сОртровк),внд сбку.Сортировка состоит из металлической рамы 1, котрая ноддкнВается пр)ки 11 амн 2 и связана с элект)оминтахи 3 д,я перфори 1)ОВанных сит 4, 1)асполо)кенн 1,1 х но: , 1,о) к:)р;ВАМ;т;5 - 15.Вибрация и передви)кение материала по ситу куцес помощью электромагнитов, укрепленных на рам( сортир)Вс отдельном фундаменте, сверху или снизу.Питание сортировки энсргиеЙ производится т етн :.)С,ение; тока, по специальной схеме, предусматрпваонсй питание маги:тВ выпрямленным с помощью селеновых Выг)ячнтслей токям н по)емсн 11 ыъ токох 1. 32 счет периодов пе 1)ех 1(нного тока )1 енлст(л ) 1 гннтно. снловос поле, заставляОнее В 5 брпровать якор 1, и имеет с ннх; н снт сортнповки.Частота колебаний сита си составляет 50...

Номер патента: 84546

Опубликовано: 01.01.1950

Автор: Бирилло

МПК: D21D 5/22

Метки: аппарат, бумажных, производств, суспензий

...укреплен патрубок 6 с устройством для созда.ния винтового движения жидкости, заканчивающийся выводной трубой 7 с поднятым для уравнения давления коленом штуцера 8. Это устройство служит для отвода осветленной жидкости. Сквозь патрубок 6 проходит труба Д, По этой трубе удаляются всплывающие загрязнения и пена.Сверху в аппарат вставляется ситчатый барабан 10 в форме усеченного ойрокинутого конуса для того, чтобы не допускать падения на сито тяжелых частиц, Сито рекомендуется делать из нержавеющей проволоки, Намотка проволоки - спиральная, Концы проволоки припаиваются или закрепляются любым способом к обручам. Нижний обруч 11 прикрепляется к ободу, вмонтированному в возвышение дна аппарата.Верхний обруч 13 прикрепляется к ободу 14,...

Номер патента: 88348

Опубликовано: 01.01.1950

Автор: Хлебников

МПК: D21D 1/30

Метки: бумажную, массу, мельница, непрерывного, полуфабрикатов, размола

...совершая спирально-врггцательное движение, вновь прогоняется в пространство .ежду лопастями дисков.Измельченные действием гидравлических ударов, завихрений и трения волокна проходят сквозь п 1 елевидное сито 10 в кгмео:. 2 и 3, гдепродолжается процесс гидроразмола под действием вращения дисков б.Для непрерывной прочистки отверстий сита 10 служат две лопасти 11, имеющие обтекаемую форму, с, соот сита под углом 15 концом для создания под ним разрежения, вызывающего обратный ток жидкости сквозь сито, чем и достигается непрерывная прочистка сита. Лооовая часть лопастей расположена над ситом с зазором 0,5 - 1,0 мм. Лопасти 11 прикреплены и вращающемуся конусу 12, одновременно служащему для направления потоков массы к дискам б. Аналогичные...

Номер патента: 91142

Опубликовано: 01.01.1951

Автор: Михайлов

МПК: D21D 1/00

Метки: аппарат, бумажной, массы, непрерывного, размола

...также ц поступ 2 тельнс, что дает Всзм 01 кность изменять расстояние между ножами обоих роторов, гидравлическим или пневматическиъ Иу см, п 1 З 1 чсм рстОр 1 ВОЗЯра 1 цается В начальное полокенс благсдак. авто;ати ескоИу перекло:ению. Работа аппарата 11 рстек 2 ет следощим Образом.Волокнистая суспензия пост. пает черсз горловину 18, захватывается первой парой по кей 11 и 12 кольцевых выстугов 7 и 3 и под напором массы В трубопроводе и Особенно благодаря конической форме колец переходит ня Вторую пар; нокс 13 и 14 кольцевьх Выступов 3 и Ь и т. д Готовая масса ьыходит через;туцер 19,На фиГ, 3 показано 3321 Б 1 псе ГОлоаксние ножей роторов 1 и 2 при их сближении В ТО;,1 с.1 учас, кода 0;нсврсменно с цклиесиМ 1 афп- нирОВанием приходится...

Номер патента: 91151

Опубликовано: 01.01.1951

Авторы: Ермаков, Зайцев, Пятницкий

МПК: D21D 1/10

Метки: аппарат, бумажной, массы, размола, ролле

...аппарата связана с кинематикой самого ролла. Поэтому привод аппарата к трансмиссии осуществлен от вала барабана б (см. пунктир), сообщающего грузу 1 перемещение посредством вала 7, червячной шестерни 8, червячного вала 9, конической пары шестерен 10, вала 11, червячной шестерни 12, червячного вала 13, дискового копира 14, валика,15 и рычагов 1 б и 17.Аналогично осуществляется передача от вала 9 к винту 3 посредством шестерни 18, диска 19 фрикциона, муфты 20, вала 21 и конической пары шестерен 22 или (при противоположном направлении вращения) шестерен 23 и 24, диска 25 фрикциона, подвижной муфты 20, вала 21 и конической пары шестерен 22,Изменение вращения вала производится перемещением от копира 26. валика 27 отводкой 28,Пружины...

Номер патента: 92429

Опубликовано: 01.01.1951

Авторы: Николаев, Рубекин

МПК: D21D 1/10

Метки: агрегат, волокнистого, действия, непрерывного, размола

...возМОжНОСтЬ ОСУЩЕСТВЛЕттЯ ПРЯНО;та СРЕЗ РЕДУт;ТОРтУЮ ттЕРЕДаЧУ.Привод рцфлетт-тх ванги:от; запроспгтпрогап от отд;льного мотораЧЕ 1 ЭЕЗ ТЕКСРОПУЮ ПЕРЕДЯЧУ 15, Тацнто ДЯетГУО т;ОЗМО)Ктост РЕГ 5 тЛРОвать окружнуго скорость в отиоцтециц 1:2.Работа агрегата, оспованпая на ударе ц трсттггтг, зат;лтотается В следующем.Жидкая масса прц т.Оттцетгтт)яггт)тг 5 - 6 о сдается в приемный патрубок, проходгтт между пожямц ц барабапо)г и с больптой скоростью,равной 18 - 20 м/сегт, ударяется о бьтстровращаютцпйся рифленый валик диаметром ЗОО мм, Ударяясь о валпгс, масса отражается п попадаетснова на барабан, Отражстпгяя от размалыватощего барабана массаполучает начальную скорость, рявнуто отгружпой скорости последнего,ударяется о второй...

Номер патента: 95021

Опубликовано: 01.01.1953

Автор: Горбачев

МПК: D21D 1/10

Метки: барабана, давления, планку, ролла

...По мере увеличения давления в камере 2 резиновая диафрагма 6 посредством стержня 8 увеличивает давление на рычаг 10.Диафрагма преодолевает сопротивление пружины 14, клапан 5 открывается и вода через отверстие 4 переходит из камеры 2 в камеру д и оттуда сливается через отверстие 23.При этом давление в камере 2уменьшается, однако наличие этого давления в камере 2 не позволяет пружине 14 полностью закрыть клапаном 5 отверстие 4.Кулачковый эксцентрик 18, вращаясь, изменяет напряжение пружины 14, причем одновременно изменяется и давление воды в камере 2.Гидравлический цилиндр 25 трубкой 2 б соединяется с камерой 2, Стержень 27 гидравлического цилиндра соединен с рычагом 28, который в свою очередь связан с си.стемой рычагов 29, 30 и Л,...

Номер патента: 115372

Опубликовано: 01.01.1958

Автор: Провинтеев

МПК: D21D 5/06

Метки: аппарат, бумажной, картонной, массы, мокрого, неразмолотых, нетекстильных, отделения, примесей, фильтрования, частиц

...массы 1, в котором подваликами 2 установлена соединенная с вентилятором-эксгаустером вакуум-камера 3. Нижний открытый конец камеры погружен в очищеннуюмассу 4 на глубину, исключающую подсасывание воздуха через нижнийконец, Верхняя часть камеры примыкает к нижней поверхности валиков,В одной из стенок вакуум-камеры имеется штуцер б для подключениявентилятора среднего или высокого давления. Для подачи массы на очистку применен трубопровод б, соединенный с бункером 7.Описанный аппарат с вакуум-камерой работает следующим образом.После пуска аппарата на холостом ходу в его бункер подводится масса, заполняющая всю поверхность фильтрации, состоящую из вращающихся в одну сторону валиков, затем включают вентилятор - эксгаустер ив вакуум-камере...

Номер патента: 119432

Опубликовано: 01.01.1959

Авторы: Дормидонтов, Кочетов, Михайлов, Полищук, Шемадов

МПК: D21D 1/10

Метки: барабану, гидравлическим, массного, планки, планочное, прижимом, размалывающему, ролла

...прижимом планки к размалывающему барабану массного ролла,Устройство состоит из базальтовой планки 1, укрепленной в коробке 2, которая может перемещаться в коробке 3 по направляющим 4 под воздействием наполняемой водой резиновой камеры б, Камера снабжена верхней горизонтальной Пластиной б, служащей основанием для подвижной коробки 2, и нижней пластиной 7, опирающейся на дно непод. вижной коробки 3. Высота перемещения подвижной коробки в неподвижной определяется ограничителем 8, служащим одновременно и для регулирования процесса фибриллирования волокна. Для предотвращения попадания воды из обрабатываемой массы в коробку 3 зазор между коробками защищен резиновой лентой 9,Включение в работу описываемого устройства сводится к...

Номер патента: 124790

Опубликовано: 01.01.1959

Автор: Рейзин

МПК: D21D 1/34

Метки: аппарат, волокнистой, массы, размола

...1 зи прижимными плацками 2, расположенными по ОкружгОсти Оаоаоапа. Ротор Охв 2 тывается сплошных кожухо 3, к кОтор 01 псспедствоз горловиц 4 прикреплены кольцевыеци 01 ныс трбы д, Охватыв 2 ющие кажд 10 плацк 1 и ее гцдравличесО 10 систему. По эти а Трубаз с большой скоростью происходит возвращеццс ца повторный размол наиболее грубодиспсрсцых компонентов волокнистых масс, отделение которых у входгых горловиц происходит прц помощи заслонок-разделителей б, расположснцых за прцжимцыми плацками, При помощи этих разделителей регулируется количество массы, Направляемое ца рециркуляцию. Свежая масса поступает под небольшим давлением от насоса или напорного ящика через патрубок 7 по трубопроводу в аппарат. Вывод готовой массы происходит по...

Номер патента: 125127

Опубликовано: 01.01.1959

Авторы: Гольдовский, Макаров-Землянский, Реутов, Фельдман

МПК: D21D 1/02, D21H 3/00

Метки: картона

...не позволяют достичь необходимой прочности картона.В описываемом способе, с целью повышения прочности картона, в качестве проклеивающего вещества в массу вводят водный раствор уксуснокислой соли хитозана в количестве 15 - 20 вес. ч. на 100 вес, ч. волокнистой массы.Для осуществления этого способа изготовления картона применяют ролл для размола волокнистой массы до заданной степени измельчения и пресс-машину для формования массы в картон.Волокнистая масса содержит 90 вес, ч. стружки хромовой коки и 10 вес, ч. линтера.После размола массы до заданной степени измельчения в нес вгодят водный раствор уксуснокислой соли хитозана в указанном количестве, причем смешение массы с этой солью производят в течение 15 - 20 мин. при температуре 20 -...

Номер патента: 127570

Опубликовано: 01.01.1960

Авторы: Васильев, Карамышев

МПК: B04C 9/00, D21D 1/00

Метки: волокнистых, подачи, роллам

...э и гидравлического затвора с гибким клапаном б, который как бы автоматически регулирует выход материала, открывая для прохода только необходимое сечение выхода, оставляя остальную часть выхода закрытой, чем препятствует встречному потоку воздуха. В нижнюю часть гидравлического затвора вионтирована труба 7 с соплом, служащая для подачи воды под давлением для более надежного выхода волокнистого материала в желоб 8, по которому материал поступает к роллам.За счет создаваемого в циклоне разрежения волокнистый материал с большой скоростью поступает по трубе в циклон, пройдя предварительное смачивание и вследствие утяжеления осаждается на дне циклона. При помощи смывного приспособления материал смывается в гидравлический затвор 9, из которого...

Номер патента: 131215

Опубликовано: 01.01.1960

Авторы: Васильев, Карамышев

МПК: D21D 1/00

Метки: волокнистых, подачи, роллам

...предварительного смачивания, смывным приспособлением и гидравлическим затвором с гибким клапаном, препятствуюцим засасыванию воздуха в циклон, не обеспечивают нормального регулирования выдачи волокнистой массы из осади- дельной камеры и пропускают воздух в циклон.В предложенной конструкции эти недостатки устранены тем, что вместо обычного гибкого клапана с приводом, устанавливаемого на гидравлическом затворе, применен рукав, выполненный из эластичного материала, закрепленный одним концом по всему периметру еиходного отверстия и присоединенный другим к днищу гидрозатвора или раздаточного желоба,На фиг. 1 изображено устройство в момент пропуска волокнистой массы к роллам; на фиг, 2 - гибкий рукав в закрытом положении.Устройство...

Номер патента: 133746

Опубликовано: 01.01.1960

Авторы: Афончиков, Кочетов, Михайлов, Федотов, Хлебников, Шемадов

МПК: D21D 1/10

Метки: массного, планочное, ролла

...помещено в )келезобето 1 П 1 у 1 о ванну 1 п состоит цз трапецеидальной планки 2, закрепленной в корооке 3 (чугунно Или дк. алюминиевой) и корыта 4 Планки 2 прц)кимаОтся к вращающемуся размаль 1 вающе) О 21)абану 5 с по)01 ц.О г 51 дравлического уст 1)01 Ств; В виде полости 6, в которую накачивается цод давлением жидкость. Это позволяет в широких пределах регулировать прцжцм планок к ба.1) абецу.Радиальное перемещение планок 2 вместе с коробками 3 ограничивается КОытом 4 и Ограни 1 ителез 7. К ка)кдох", барбац а 1,станазливается по три комплекта устройства. Трагецеидальная форма планок 2 дает возможность кренить цх в коробке 3 Оез прцменепця деревянных к;1 иньеВ, п 1)имен 51 Вшцхся В )ансе изВестных консту(ци 51 х, П 1)ц...

Номер патента: 133747

Опубликовано: 01.01.1960

Авторы: Гершкович, Тарасов

МПК: D21D 5/22

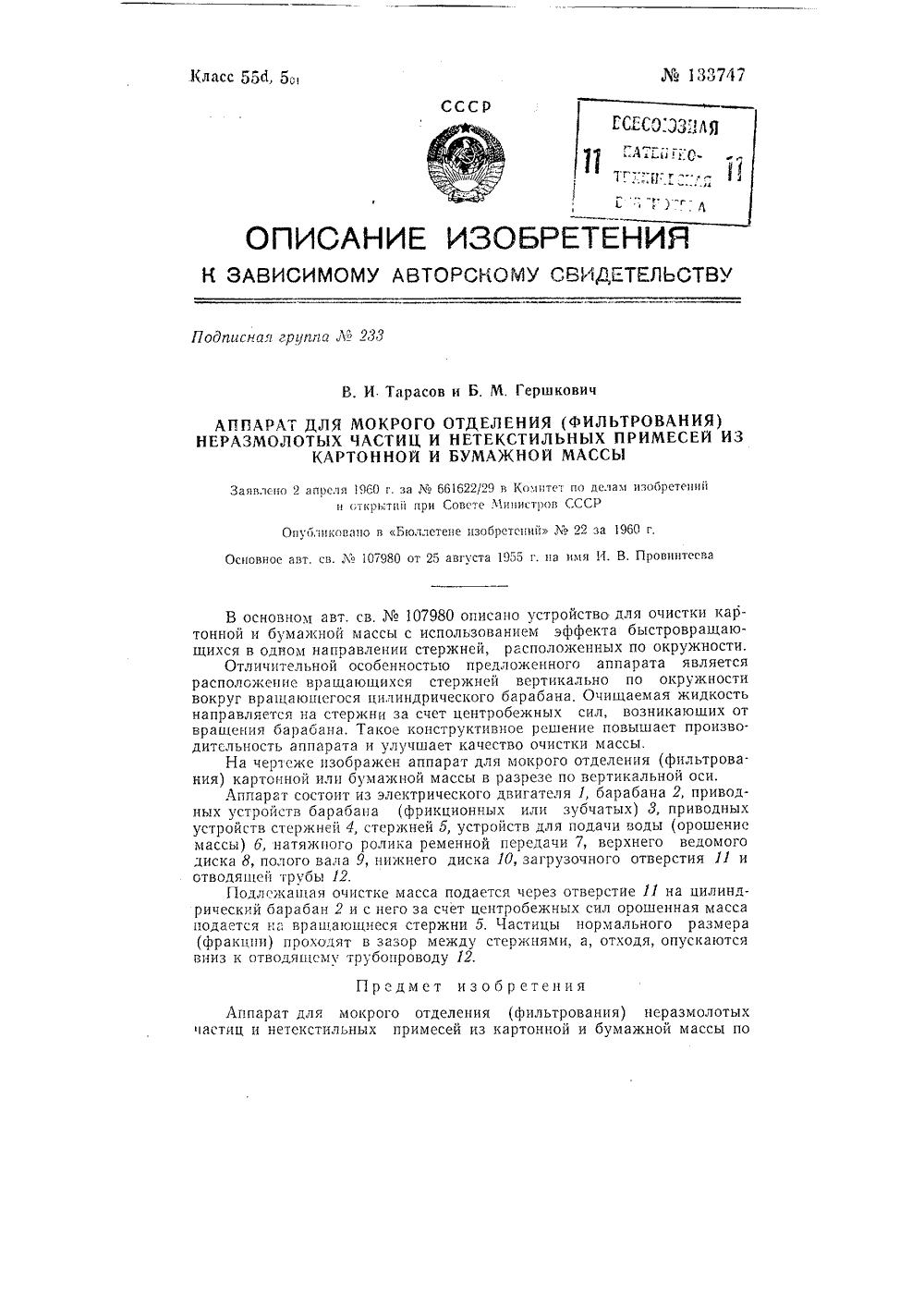

Метки: аппарат, бумажной, картонной, массы, мокрого, неразмолотых, нетекстильных, отделения, примесей, фильтрования, частиц

...счет центробежных сил, возникающих от вращения барабана. Такое конструктивное решение повышает производительность аппарата и улучшает качество очистки массы.На че 1 пеже изображен аппарат для мокрого отделения (фильтрова. ния) картонной или бумажной массы в разрезе по вертикальной оси,Аппаргт состоит из электрического двигателя 1, барабана 2, приводных устройств бараоапа (фрикционных или зубчатых) 3, приводных устройств стержней 4, стержней б, устройств для подачи воды (орошение массы) б, натяжного ролика ременной передачи 7, верхнего ведомого диска 8, полого вала 9, нижнего диска 10, загрузочного отверстия 11 и отводящей трубы 12.Подлежащая очистке масса подается через отверстие 11 на цилиндрический барабан 2 и с него за счет...

Номер патента: 137397

Опубликовано: 01.01.1961

Автор: Онохин

МПК: D21D 1/22

Метки: аппарат, гетерогенной, действия, непрерывного, размельчения, среды, твердой, фазы

...меньше длины конической части ротора 2. Корпус 1 закрывается боковыми крышками и снабжен штуцерами б для ввода гетерогенной среды и штуцером 7 для ее вывода. Со стороны выхода среды (широкой части аппарата) на роторе установлены зубчатые венцы 8 и 9, а на корпусе (с внутренней его стороны) зубчатые венцы 10 и 11 так, что гребни зубьев венцов 8 и 9 размещены между гребнями зубьев венцов 10 и 11. Эти чередующиеся зубчатые венцы совместно представляют собою устройство, обеспечивающее возникновение упругих колебаний среды,Поступающая в аппарат гетерогенная среда под действием напора и вращения ротора 2 совершает сложное спирально-поступательное движение вдоль оси вала аппарата. В зоне расположения продольныхМ 137397зубьев 4 и 5 среда...

Номер патента: 137764

Опубликовано: 01.01.1961

Авторы: Гершкович, Тарасов

МПК: D21D 5/22

Метки: аппарат, бумажной, картонной, массы, мокрого, отделения, примесей, размолотых, текстильных, фильтрования, частиц

...суспензии одновременно н классификации ее по ф циям вращающиеся валики, расположенные вокруг барабана, вы иены ступенчатой цилиндрической формы. На чертеже изображен аппарат для мокрого отделения (ф трации) в вертикальном осевом разрезе. Аппарат состоит из фильтрующего барабана 1, вращающихся пенчатых валиков 2, цилиндра 3 фильтрующего барабана 1, диск фильтрующего барабана 1, приводного ремня 5, корпуса б фил подшипника 7, вала 8, первой камеры 9, второй камеры 10, кор 11, патрубка 12 подачи суспензии, патрубка 13 орошения, па ков 14 и 15 выхода фильтров и третьей камеры 1 б. Фильтруемая суспензия подается по патрубку 12 и, про цесс фильтрации одновременно, благодаря установленным пр ным ступенчатым валикам 2, классифицируется по...

Номер патента: 139559

Опубликовано: 01.01.1961

Автор: Мирошниченко

МПК: D21D 1/34

Метки: гидроразбиватель, загрузки, листов, целлюлозы

...и уменьшает количество обслуживающего персонала.На чертеже изображено устройство для загрузки листов целлюлозы в гидроразбиватель в двух проекциях.На двух стойках 1 установлены два нижних валика 2 диаметром 102 мм и два верхних вала 3 диаметром 270.ил. Все четыре вала снабжены шипами для захвата и транспортировки листов целлюлозы. В верхней части устройства имеются два направляющих валика 4 диаметром 102 мм, с помощью которых листы целлюлозы подшотся непосредственно в гидроразбиватель. В вертикальной плоскости все устройство имеет небольшой угол наклона в сторону гидроразбивателя. Все валики установлены на подшипниках скольжения. Привод устройства осуществляется клиноременной передачей от двигателя постоянного тока на шкив б, а с...

Номер патента: 140321

Опубликовано: 01.01.1961

Автор: Ларионов

МПК: D21D 5/22

Метки: очиститель-узлоловитель

...включений, а проходя через перфорированные стенки внутреннего конуса б, она очищается от мелкой костры и узелков и выходит через патрубок 4.Предмет изобретенияОчиститель-узлоловитель, например, для бумажной массы низкой концентрации, установленный непосредственно перед бумагоделательной машиной, отл и ч аюци й ся тем, что, с целью совмещения операций по очистке массы от посторонних включений и неразработанного волокна путем использования центробежной силы, он выполнен в виде двух, входящих один в другой конусов, из которых внутренний снабжен перфорированными стенками с вращающимися скребками и патрубком для выхода отсортированной массы, первоначально поступающей под давлением во внешний и герметически закрытый крышкой конус,...

Номер патента: 140675

Опубликовано: 01.01.1961

Авторы: Гершкович, Тарасов

МПК: D21D 5/22

Метки: аппарат, бумажной, картона, массы, мокрого, отделения, примесей, размолотых, текстильных, фильтрования, частиц

...корпуса , конического фильтруюшего барабана 2, приводимого от электродвигателя. вращающихся цилиндрических валиков 3, расположенных вокруг барабана, и диафрагмы 4,Бумажная масса, подлежащая фильтрованию, подается в аппарат по трубе Б, после чего она, опускаясь сверху вниз, проходит между поверхностью б барабана 2 и валиками 3. При этом бумажная масса цен. тробежной силой вытесняется сквозь зазоры между валиками, а неразмолотые частицы и нетекстильные примеси оседают и через отверстия 7 выводятся в специальную камеру, Скорость опускания массы снижается при помощи дифрагмы 4, а возрастание диаметра барабана 2 поиводит к увеличению центробежной силы, действующей на массу. благодаря чему последняя более длительное время находится в зоне...
