D06G — Механическая чистка ковров, пледов, пальто, шкур и других изделий текстильного и кожевенного производства; выворачивание эластичных трубчатых или других полых изделий

Номер патента: 128397

Опубликовано: 01.01.1960

Автор: Пантелеев

МПК: D06G 3/02

Метки: выворотки, перчаток

...стойками 10, пере128397мещается гайка 11, связанная со стойками 10 ползунами 12 и несущая на себе жестко закрепленные на ней стержни б. Автоматический останов и реверс стержней б происходит при помощи системы концевых выключателей 13 и 14.Работа машины при вывороте перчаток происходит следующим образом.Перчатку 2 всеми ее пятью пальцами надевают на соответствующие трубы 1, помещенные в цилиндрах 3, расположенных на поворотном столе 5 у рабочего места впереди машины. При этом трубы 1, расположенные в цилиндрах 3 на противоположной стороне стола 5, должны находиться под стержнями б. Сжатый воздух, поступающий из компрессора, по внутреннему каналу 4 направляется в цилиндры 3, на трубы 1 которых надета перчатка 2 и поддерживает эти трубы 1...

Номер патента: 128995

Опубликовано: 01.01.1960

Автор: Михайлов

МПК: B08B 7/02, D06G 1/00

Метки: обеспыливания, спецодежды, шкаф

...в видебруса б, к которох 1 прикреплены плгп 1 ки 7, снабженные крючкам 1 8.Внутри шкафа монтирован воздуховод 9, соединенный с отсасываюшнмветилятором, Дверка 10 шкафа выполнена с нссколькнмп отьерстнями(на чертеже не показаны), расположенными в верхней ее част;1. Внутпишка 1 фа, по Высоте сго, укрепленО нескОлькО непОдвпжных Горизонт 1 л)алых стержней 11,Спсцодс:кда, пОдююкаша 5 ОоеспылиВанию, подВешиВаетс 51 на кр 10 чкн 8, причем нижняя часть одежды, закрепляется посредством зажпхров(ти бсльевых) с натягом на стсржнях 11. Подвешивание одеждызакрсление сс питкнсй 1 асти пр 011 зводнтся при Верхпсы крайнсх положении вешалки Б.При вертикально-поступательном дв вешалки 0,еличину перемещения около 100 1.11, сп встряхпваевобождается от...

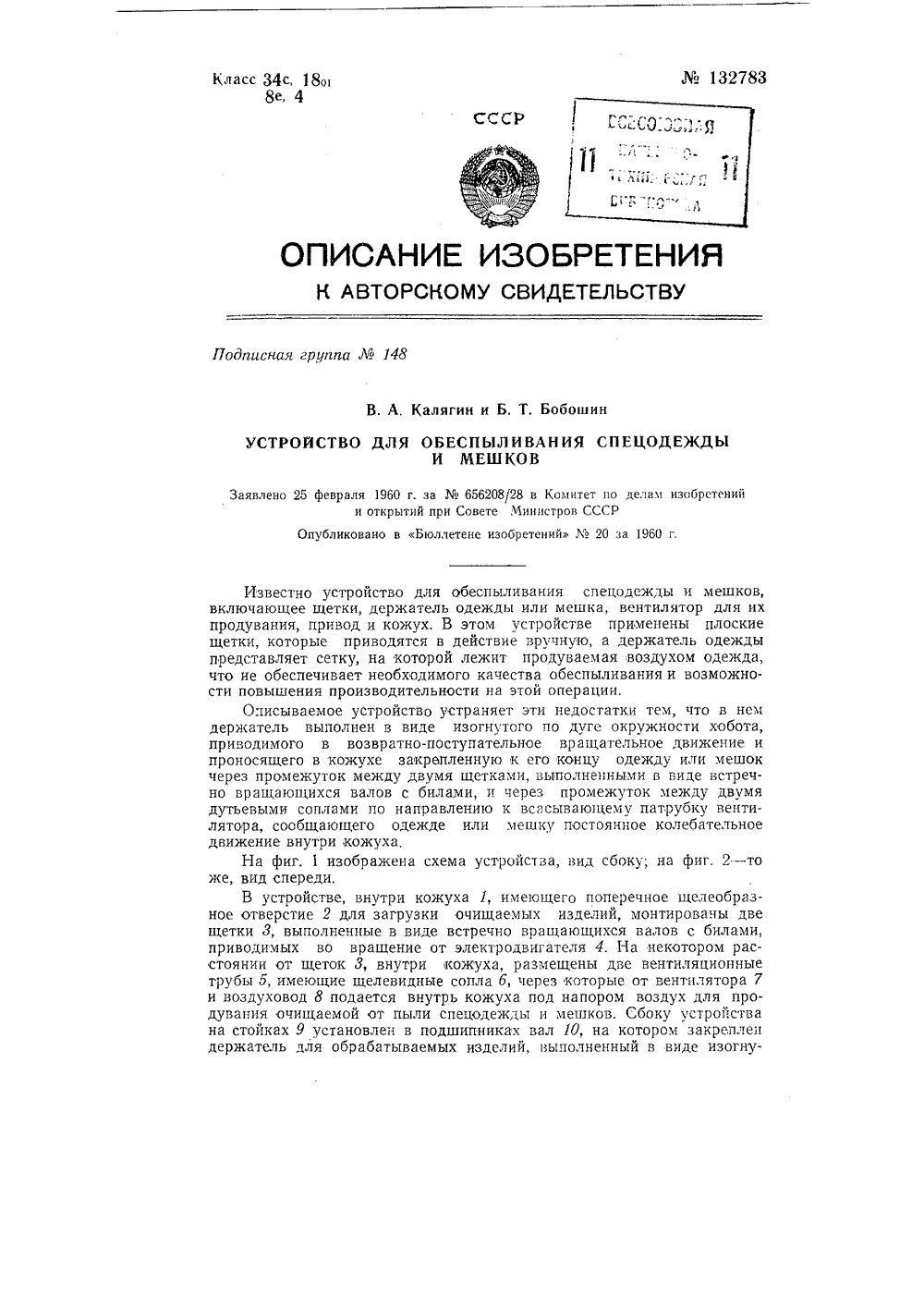

Номер патента: 132783

Опубликовано: 01.01.1960

Авторы: Бобошин, Калягин

МПК: D06G 1/00

Метки: мешков, обеспыливания, спецодежды

...М 132783того по дуге окружности хобота 11, приводимого при помощи рукоятки 12 и тяги 13 в возвратно-поступательное вращательное движение. При этом движении хобот 11 проносит закрепляемое на его конце, например на вешалке 14, одежду или мешок через промежуток между вращающимися щетками 3 и соплами 6 Со стороны, противоположной щелеобразному загрузочному отверстию 2, на кожухе 1 укреплен патрубок всасывающего вентилятора 15, сообщающего спецодежде или мешку постоянное колебательное движение внутри кожуха 1 и удаляю- щего из кожуха пыль.Работа устройства при обеспыливании изделий осуществляется следующим образом,После пуска ыеханизмов устройства путем включения электродвигателя 4, приводящего во вращательное движение щетки 3, вентилятора 7...

Номер патента: 133854

Опубликовано: 01.01.1960

Авторы: Терзян, Яковенко

МПК: D06G 1/00

Метки: обеспыливания, спецодежды

...подлежащая обеспыливанию, укладывается на сетчатый вибростол 1, опирающийся на пружинные амортизаторы и получающий движение от электродвигателя 2. Ударяясь о вибростол, одежда освобождается от пыли. Более крупные частицы пыли, например, угольной и породной отделяются от одежды и под действием своего веса падают через бункер 3 в пылесборник 4. Мелкая пыль вентилятором 5 нагнетается в инерционный фильтр б (например, марки НП), из которого воздух попадает на вторую степень очистки в шпагатный фильтр 7, а затем вновь направляется на вибростол 1. Частицы пыли из пылесборника 4 и камеры шпагатного фильтра 7 смываются через перфорпоованные трубы в канализацию. Предмет изобретения Машина для обеспыливания спецодежды, состоящая из механизма...

Номер патента: 144792

Опубликовано: 01.01.1962

Авторы: Бондаренко, Волков, Поляков, Франц

МПК: D06G 3/02

Метки: выворачивания, рукавиц, станок

...штангой 8, кинематически связанной через шатун 9 и кривошип 10 с приводом станка.Штанга 3 совершает возвратно-поступательное движение по направляющей 11 с помощью пальца 12, шатуна 13 и кривошипа 14, кинематически связанного с приводом станка.При движении штанги 3 вниз вместе с ней опускается и бесконечный транспортер 6, который вращается посредством рейки 4 и шесгерен 5 и 15 в противоположную сторону движения штанги и своей кардолентой, нашитой на ремень (на чертеже не показана), помогает боковым сторонам рукавицы подниматься, что облегчает выворачивание рукавицы.Для расправки рукавицы изнутри служат расправители 1 б, которые расположены внутри штанги и приводятся в действие при помощи тяги 17 и зуба 18. Г 1 од действием тяги 17...

Номер патента: 144815

Опубликовано: 01.01.1962

Авторы: Герцен, Демин, Уткин

МПК: D06G 1/00

Метки: спецодежды

...расположенными под углом по ходу одежды и предназначенными для подачи на одежду поочередно сверху и снизу струй сжатого воздуха. Сетчатый стол заключен в камеру 3, к которой примыкает вытяжная вентиляция 4 для отсоса пыли через циклон 5 в сборник б,Очистка спецодежды в устройстве осуществляется следующим об. разом,,о 1 ф 4 Д Я Предмет изобретения Устройство для очистки спецодежды, включающее сетчатый стол, заключенный в камеру, к которой примыкает вытяжная вентиляция для отсоса пыли через циклон в сборник, о т л и ч а ю щ е е с я тем, что, с целью повышения интенсификации очистки, стол выполнен в виде двух расположенных одна над другой трубчатых решеток, снабженных на встречных сторонах расположенными под углом по ходу одекды мелкими...

Номер патента: 147555

Опубликовано: 01.01.1962

Авторы: Рябчук, Шварцман

МПК: D06G 3/02

Метки: выворачивания, галстуков, например, полых, шитых

...а прижимной - в подвиж. ных камнях, Канавками резиновых бандажей ролики контактируют с консольной оправкой 1, благодаря чему последняя при вращении ролика 2 приводится в возвратно-поступательное движение, Изменение направления движения оправки осуществляется конечными выключателями 7 и 8, когорые срабатывают от пальцев 5 и б, закрепленных на опМ 47555 Предмет изобретения Устройство для выворачивания шитых полых изделий, например галстуков, о тл ич а ю ще е с я тем, что, с целью увеличения производительности труда, оно выполнено в виде консольно укрепленной оправки, приводимой в возвратно-поступательное движение приводным и прижимным обрезиненными валиками, и направляющей для оправки, выполненной в виде трубки с прорезью,...

Номер патента: 150815

Опубликовано: 01.01.1962

Авторы: Мытов, Петров

МПК: D06G 3/02

Метки: выворачивания, машине, мешков, например, укладки, штучных

...А указано направление отводящего транспортера 22,стрелкой Б - движение мешка в бункере.Счетно-пусковой механизм, монтированный на валу 3, имеет рычаг23 с собачкой 24, храповик 25, диск 2 б с пальцем 27, жестко скрепленный с храповиком 25 и контактирующий с конечным выключателем ВКпри завершении полного оборота,При подходе каретки 5 к питающему бункеру, рычаг 17 приподнимается на упоре 20, поворачивает валик 19 и тем самым отклоняеткнизу захват 15.Раскрытые захваты 14 и 15 входят в выемки паза бункера. При16о рбратном движении каретки 5 рычаг 17 сходит с упора 20 и пружинаО.Пизакрывает захваты 14 и 15, в которые зажимается краи мешка. ринудительно протаскиваемый мешок приподнимает клапан 2, принудительно поворачивает вал 3 и рычаг 23,...

Номер патента: 153057

Опубликовано: 01.01.1963

МПК: D06G 1/00

Метки: 153057

...450 - 500 мл снабжена не кольцевых щеток 3 (фиг. 2) и предохранительной ре Обеспыливание спецодежды производится следу Пыльная спецодежда подносится в входному от откуда она под действием вихревого воздушного по во внутрь трубы. В трубе одежда подвергается эн тельному движению, сопровождаемому ударами о Благодаря ударам о щетки и воздействию возду выделяется из одежды и уносится в сборник б, Зате ная от пыли, вынимается из трубы.тучных мягких изделии иде трубы, подсоединеч трубе, благодаря чему ройство не обеспечивает, что ыли личается тем от угольной п ые щетки.фиг. 2 - труба- разрез труб г, 2. ненной к вент шей очистки ны кольцевые ы п спец- щетрядами(фиг. 4)зом.трчбы 1емляетсяколеоа имий 4 скольк шетко ющим версти тока ергичн...

Номер патента: 153718

Опубликовано: 01.01.1963

МПК: D06G 3/04

Метки: 153718

...2, присоединенный к вытяжному вентилятору 3 и снабженный дроссельным клапаном 4 и решеткой 5. Пневмотрубопровол 1 имеет петлеобразньй отросток б, примыкающий к нему олним концом перед регцеткой 5, а другим - за дроссельным клапаном 4. Отросток б снабжен дроссельным клапаном 7, который установлен на одной оси с дроссельным клапаном 4 пневмотрубопровода 1, решеткой 8, полобной решетке 5, ц выходным люком, расположенным перел решеткой 8 и снабженным створками (люк и створки на чертеже не показаны). Имеются педальМ 153718транспортирования , п 1)опскной клапан, установленный перед выходным люком, и циклоны (пропускной клапан и циклоны на чертеже не показаны).Мешок, подлекащий пневматической очистке, насаживают на открытый патрубок 2...

Номер патента: 154194

Опубликовано: 01.01.1963

МПК: D06G 3/02

Метки: 154194

...Ва;1 5 может персеиатьс 51 ь Осево 1 12 Гралсп)11 В Отверстии чсрвячнгго колеса Вдоль скользящей шпони 1 Осн огорпыг( подшипников корпуса редуктора.Вдл 18 с фрпециоппым диском 20 смонтирован Б подшишщках в спсцндльной Втуг 1 с 21 (см. фиГ. 4)(Оторд В соо Очсредь прикреплена к боковой пластине 22 (с)1. фиг. 1) на станине 1.Нижний конец штока 10 сьязан рсзьбовым соединением с Оейк)й 23, перемещающейся в направ;тяющей колонке 24, прикрсп .СИой к ннжпеи Г 1 лосеос 1 И сто 2 стапипы и Основдни 0 последпеи. )с.:(2 28 заимодейстуя с шестерней 19 и штоком 10 п.л)кера 4, поднимает и опускает плунжср вместе с крестовиной 7.,Опическ)е диски 7 поочередно Вза 1;одействют с фрпеионным диском 20 с помощью педалей 25 и 26 через рьчаг 27 (см. фиг. 5, 6...

Номер патента: 154525

Опубликовано: 01.01.1963

МПК: D06G 1/00

Метки: 154525

...последователь 0 арастя 1(- щую Окружную скорость, причем Окружив 1 скоросз ь шеточн 11 х ОяряоянОВ 00 льше скорости напояВляюшх Вялнов. Рязность скоростей вряшсния обеспечивает продвижение полотна н его очистку.Полотно, подлежашее очистке, укладьвают на питательньш стол 7 и с помощью первой пары направляющих вальцов 4 полотно подается к первой паре шеточных барабанов 2, врашаюшихся в том же направлении. Полотно, предварительно очишеное псовой парой барабанов 2, гОпадает на втор 1 ю пар 1 ВальцоВ 5, Окржняя скорость которых Оольше154525 окружной скорости первой пары на 2 - 3 об(,чин. Разность скоростей обеспечивает необходимое натяжение полотна.уз Со второй пары вальцов 6 полотно передается на вторую пару барабанов 3, где подвергается...

Номер патента: 160710

Опубликовано: 01.01.1964

Авторы: Барска, Райкин

МПК: D06G 1/00

Метки: гу, обеспыливания, с1ц, спецодеждыг, сушки, •••••нх

...ящикОВ 5, укрепленных на каждой крышке шкафа. Загрязненный комплект одежды подвешцвается на приспособлении 4 и опускается в шкаф 2 подпольной камеры 1. В висящем положении одежда подвергается обеспыливанию и сушке,Обеспыливают спецодежду в шкафах посредством отдельных систем трубопроводов б и 7, подводящих сжатый воздух и воздействующих на спецодежду. Трубопроводы в шкафах расположены в вертикальной плоскости по обеим сторонам спецодежды и снабжены соплами 8 и 9, направленными в ее сторону. Причем в вертикальной плоскости каждая из систем имеет различное количество одновременно работающих сопел, установленных в шахматном порядке. Сжатый воздух подается по трубопроводам б и 7 через сопла 8 и 9 пульсирующими струями, что обеспечивает...

Номер патента: 162102

Опубликовано: 01.01.1964

МПК: D06G 1/00

Метки: 162102

...13, сеткой 14, фильтрами 15 и ящиком 16,тси иПредмет изобре 1.мерми,дачиотл пя, напри лы с оплаа пня и пор и привод, елью повыИзвестно устроиство для апример, спецодежды, вкл илами, приспособление дл одачи изделия к билам, в од. Изделие А навешивают на навеску 9 однаго из ползунов 8, передвигающихся вертикально, причем при движении последнего вппз навешивают очередное изделие па другой ползун, который в это время начинает перемещаться вверх.Процесс обеспылпвания осуществляется в результате попадания изделия между валами 1 и 2 с помощь 1 о бил 3, наносящих удары с обеих сторон, что достигается сохранением примерно одинаковой лпнеппой скорости копцов бил п силы ударов прп ускоренном вращении одного из валов, длина бил которого...

Номер патента: 169484

Опубликовано: 01.01.1965

Авторы: Мытов, Петров

МПК: D06G 3/02

Метки: выворачивания, машине, мешков, питающее

...опоры гластины З 0 соответствует полов диаметра звездочки 12,Шатун 11 каждой верхней пластины выполнен в виде двуплечего рычага 13, взаимодействующего с копиром 14 и упорами 15. Направлявшая 1 б служит для перемещения в ее пазах нижних пластин. С валом 17 жестко скреплены шестерни 18, на валу 19 сидят шестерни 20. Звездочки 21 и 22 жестко скреплены с валом 23 через втулочно-роликовую цепь 24 и звездочку 25, соединенную с валом 19.Возвратно-поступательное движение игольчатых пластин осуществляется в результате непрерывного движения цепи транспортера б через звездочки 21 и 22, а также втулочно-роликовую цепь 24 и звездочку 25. При движении захватов в заднее положение нижняя пластина входит в пазы выходной воронки под нижнюю ткань мешка,...

Номер патента: 170012

Опубликовано: 01.01.1965

Авторы: Бирштейн, Маркулан, Сигалов, Темкин, Туровский

МПК: D06G 3/02

Метки: вывертывания, других, подобных, рукавиц, станок

...для возвратно-поступательного перемещения подвижных оправок 3 и захватов 8 в вертикальной плоскости выполнен в виде шатуна 19 и кривошипа 20, укрепленного на валу червячного редуктора 21, На этом же валу помещен кулак 22, взаимодействующий с роликом 23, который связан посредством рычага-вилки 24 с фиксатором б.На кривошипе 20 установлен качающийся ведущий палец 25, удерживаемый при помощи пружины 2 б и упора 27 в положении, перпендикулярном кривошипу 20. Редуктор 21 приводится в движение от электродвигателя 28 и ременной передачи 29.Станок работает следующим образом.Вне рабочей зоны подвижных оправок 3 на опорные оправки 2 надевают пару соединенных между собой рукавиц.От электродвигателя 28 приводится в движение...

Номер патента: 173197

Опубликовано: 01.01.1965

Авторы: Бунин, Стольный, Тихонов, Факторович

МПК: D06G 1/00

Метки: елал, зу, мешково, мытья

...помещен каркас 2 для надевания мешка, представляющий собой две установленные в вертикальной плоскости дужки.Для подачи моющей жидкости и воздуха внутри ящика смонтированы трубопроводы, При этом трубопровод для подачи моющей жидкости внутрь мешка выполнен в виде трубчатого стояка 3 с отверстиями для выхода воды, который расположен внутри каркаса 2. Трубопровод для мытья мешка снаружи представляет собой змеевик 4 с отверстиями, сбхватывающий каркас.Для сушки мешка изнутри служат трубчатые стояки б, расположенные внутри каркаса. В качестве воздухопровода для сушки мешка снаружи использовано междустенное пространство ящика 1, внутренняя стенка которого имеет перфорации б для подачи воздуха.Воздух для сушки подается в ящик через общий...

Номер патента: 175476

Опубликовано: 01.01.1965

Автор: Клигер

МПК: D06G 1/00

Метки: 175476

...2 для насадки подлежащих очистке мешков, присоединенный к вытяжному вентилятору 3 и снабженный дроссельным клапаном 4 и неподвижной решеткой 5, Петлеобразный отросток б снабжен 2 дроссельным клапаном 7, установленным на одной оси 8 с клапаном 4 таким образом, что когда клапан 4 открыт, клапан 7 закрыт, и наоборот, решеткой 9, подобной решетке 5, и расположенным перед ней выходным люком 10 с пропускными клапанами и створками (на чертеже не показаны).Перед неподьижными решетками 5 и 9 установлены шарнирные решетки 11 и 12, кинематически связанные посредством тяг 13 и 14 с осью 8 дроссельных клапанов 4 и 7. На кон-, це дроссельной оси установлен фиксатор 15 рабочего положения дроссельных клапанов.Мешок, подлежащий пневмоочистке,...

Номер патента: 176235

Опубликовано: 01.01.1965

Автор: Павлов

МПК: D06G 1/00

Метки: мешков, пыли

...фцг, 4 ц 5), вращаюшш8, установленных в корпусеводного вала 7 укрепленацгая уравновешивающий еетво вес.На обойме 10 закрепленром установлены шарцкопокрепцтельцыми кольцамиНа одном из болтов 15, стя1 б корпуса, на втулке 17конец гибкого била бремня. Верхний конец билнему закреплен на верхненижнем валу 7 насаженкой 19.Клиноремцямц 20 от эленижние валы приводятся воцце валы - от звездочкироликовую цепь 22, звездоч24 и 25. Это приводное устройство закгночено в кожух 2 б.Нижние и верхние приводные устройства для гибких бил расположены в закрытой камере коя(ух которой закреплен на стойках рамы. К стенкам 27 кожуха прикреплены глухие перегородки 28, другие концы последних прикреплены к уголкам 29, служащим в качестве направляющих для...

Номер патента: 187721

Опубликовано: 01.01.1966

Авторы: Власов, Доманска

МПК: D06G 1/00

Метки: а.д, в.д, войцехович, воронкова, полевщикин, шабалин

...Мешки в каждую емкость йаправляются автоматически переключающимсяклапаном 19.Привод рстора состоит из червячного редуктора с передаточным отношением 1: 52, кулисного механизма и электродвигателя мощностью 1,1 квт, и числом оборотов 1000 об/дик. Работает устройство следующим образом, Один из нижних цилиндров 8 ротора приводится в исходное положение, т, е. автоматически по направляющей 10 опускается вниз на 500 им с отклонением на угол, равный около 30. На головку 9 мешкодержателя надевается мешок и опускается внутрь цилиндра горловиной вниз. Затем ротор поворачивается на 72, и парные цилиндры останавливаются под соответствующими патрубками пневмоаспирационной сети. Нижний цилиндр, поднявшись вверх по направляющей 10, становится в...

Номер патента: 194688

Опубликовано: 01.01.1967

Авторы: Бирштейн, Верник, Спектор, Темкин

МПК: D06G 3/02

Метки: выворачивания, других, подобных, рукавиц

...шарнирно соединенная с ним траверса 10 также движется вниз по направляющим 9. Вместе с траверсой 10 движутся вниз укрепленные на ней подвижные оправки 12. Пара подвижных оправок 12, находящаяся в рабочей зоне над опорными трубчатыми оправками 2, при этом входит в опорные трубчатые оправки, и рукавицы выворачиваются.В момент, когда каждая из планок 20 доходит до верхнего среза соответствующей опорной трубчатой оправки 2, подвижные оправки 12 еще продолжают свое движение вниз, При этом планка 20 перемещается относительно подвижной оправки 12 вверх по пазу 14 от положения, ограниченного снизу регулируемым упором 21, до положения, ограниченного сверху концом паза 14. Перемещаясь вверх вдоль паза 14, планка 20 поворачивает коромысла 16...

Номер патента: 201323

Опубликовано: 01.01.1967

Авторы: Зарубин, Лукь, Огай

МПК: D06G 1/00

Метки: мешков

...и очистка его осуществляются так жекак и в первом пнввмотрубопроводе, но с лицевой стороны. При выходе мешка из последнего пневмотрубопровода рамка принимает первоначальное положение, а,мешок вывернут налицо. Пр едмет изобретения1. Установка для очистки мешков, содержащая цепной транспортер с мешкодержателя ми, пневмотрубопроводы для двусторонней очистки мешков, устройства для механичеокой очистки и приспособление для съема мешков, отличающаяся тем, что, с целью повышения 5 эффективности очистки, мешкодержатели выполнены в виде рамок, несущих подпружиненные захваты и смонтированных на цепи с возможностью поворота, а устройства для механической очистки установлены внутри пневмо трубопроводов и каждое из них содержиткрыльчатку и двуплечие...

Номер патента: 202810

Опубликовано: 01.01.1967

Авторы: Алексеев, Лозовский, Панибрат, Скварик, Специальное, Стрелец, Хелемский

МПК: D06G 3/02

Метки: выворачивания, полых, швейныхизделий

...в верхнем положении предусмотрены упоры 1 б с конечными выключателями 17, Совпадение центра давления с осью гидроцилиндра осуществляется с помощью направляющих желобов 18, в каждом из которых расположено по два радиальных подшипника 19, установленных на эксцентриковых пальцах 20,Карусель удерживается в рабочем положении фиксатором 21, жестко закрепленным на плите 9,5 ю В верхней части карусели установлены электромагнитные вибраторы, подключаемые с помощью щеток к токоподводящему коллектору, установленному на оси вращения карусели 8, Комплект толкателей крепится неподвижно винтами 22 к обойме 23 якоря электромагнита 24, набранного из пластин трансформаторной стали. Обойма 23 крепится к основанию 25 электромагнита посредством...

Номер патента: 203584

Опубликовано: 01.01.1967

Авторы: Давидханов, Кудр, Нефт, Скороходов, Технологическое, Центральное

МПК: D06G 3/02

Метки: выворачивания, полых, швейныхизделий

...4, наматываемой на барабан 5.Привод содержит планетарную передачу, состоящую из ведущей шестерни б, зубчатого колеса 7, паразитной шестерни 8, установленной на оси 9, которая закреплена на зубчатом колесе 7. Паразитная шестерня жена кривошипом 10, взаихтодейству кулисой 11 рамки 12. На последней лена рейка 18. Рамка перемещается5 но-поступательно,в направляющих 14 от кривошипа 10, приводимого в д плачетарной передачей от электрод 15, и сообщает с помощью рейки 18 и ни 1 б реверсивное вращение бараба0 Паразитная шестерня 8 катится по неподвижной шестерне 17, которая укреплена на оси зубчатого колеса 7, и вращает кривошип 10 относительно оси 9. Кривошип приводит в 15 движение кулису 11 и рамку 12 с рейосой 18,которая через шестерни 1 б, 18...

Номер патента: 207865

Опубликовано: 01.01.1968

Авторы: Абайтов, Наседкин, Семиколенных

МПК: B65H 18/10, D06G 1/00

Метки: перекатки, ткани, чистки

...шток 1 б надетапружина 18, выдвигающая планку 17. Штанга 15 удерживается в выдвинутом положении пружиной 19. Головки 11 (фиг. 1), расположенные со стороны кольца д, снабжены при водным роликом 20 (фиг, 2), закрепленным навтулке 18. Шток 1 б взаимодействует с расположенными на станине 1 направляющими, не показанными на фиг. На станине 1 (фиг. 1) смонтирован механизм поворота рамы 2, 20 состоящий из цилиндра 21, соединенного храповиком 22 и зубчатой передачей 28 с осью 24, закрепленный на раме 2, Цилиндр 21 снабжен мембранным фиксатором 25. На станине 1 закреплены цилиндры 2 б с поводками 27 для 25 перемещения штанг 15 шпиндельных головок11. В нижней части станины 1 установлен электродвигатель 28, соединенный муфтой сцепления 29 и...

Номер патента: 234343

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Жислин, Иванов, Коган, Куркин, Рохлина, Экспериментально

МПК: D06G 1/00

Метки: мешков

...ЛИКЯ 41, ОСЬ Котор 010 ЗЯКрсцЛЕНс Б :,ОЛЕСЕ 40,Работает машина следуюц,цм образом.Рабочий надевает Бручну 10 мешок ня лопасти 17, между которымп р 11 споло)кс 1 цятру 10 15 20 25 зо 35 40 45 50 55 бо б 5 Оок 11. 11 ешок Воздухом Вт 51 Гиваетс 51 Б патруоок, выворачиваясь при этом.Ролик 41, воздействуя на полку 42 правого кронштейна 12, поворачивает вверх кронштейн 12 ц вместе с нцм верхние надевающие ролики э, собачку 13, упор 14 и тягу 15. Перемещаясь, упор 14 нажимает на траверсу 18, которая через серьги 19 поворачивает рычаги 20. Благодаря этому снимается действие нижних пружин 22 на лопасти 17, и последние, поворачиваясь под действием верхнцх пружин 21, натягивают горловину мешка. Кромки мешка попадают под ролики 5 и 6, с помощь;о...

Номер патента: 239201

Опубликовано: 01.01.1969

Автор: Кореновский

МПК: D06G 1/00

Метки: мешков

...под бичевыми барабанами горизонтального транспортера 11 с решетчатой лентой 12, над которым установлен подпружиненный прижимной барабан 13. Г 1 од транспортером расположены скаты 14 и подсоединенный к вакуум-системе желоб 15 для вывода отходов.Бичевые барабаны вращаются вках качения, которые установленыляющих и могут перемещаться в гоной плоскости для регулировки зазора между концами бичей по мере их износа. На каждом барабане установлены на пальцах в шахматном порядке бичи 1 б с наконечниками.Работает машина следующим образом,Мешок, подлежащий обработке, надевается горловиной (или днищем) на конец трубы 7, подключенный к вакуум-системе, При включении вакуума под действием засасываемого воздуха открывается клапан 8, и мешок,...

Номер патента: 239514

Опубликовано: 01.01.1969

Авторы: Бажанова, Пирумов, Пончек

МПК: D06G 1/00

Метки: аэродинамического, обеспыливания

...направляющей планке 9 с помощью ролика 10 при выдвижении приспособления из шкафа, а другой - по неподвижному ролику 11, закрепленному в той же 10 пчанкеНа гибкой связи и стенках шкафа укреплены поперечные планки 12, служащие для турбулпзацпи потока воздуха, который встряхивает спецодежду при обеспьлпвании. Воздух 15 поступает через распределительный воздуховод 13 п распределительную камеру 14 с установленным в ней дроссель-клапаном 15, а отводится через сборный воздуховод 16.При включении устройства дроссель-клапан 2 о 15 открывается поворотом рычага 17, сидящего на оси, с помощью тросика 18, скользящего по ролику 19. Тросик натягивается рукояткой 20, шарйи 1 и 1 о укрепленной на боковой стенке шкафа.25 Обеспылпваппе производится...

Номер патента: 242081

Опубликовано: 01.01.1969

Авторы: Браузас, Вильнюсский, Геселькович, Длугин, Лев

МПК: D06G 3/02

Метки: перчаток

...опвыполнена поворотной на 180 при п рукоятки 8.Оправки смонтированы в одной плоскости, 10 при этом отклоняющаяся оправка 4 установлена в центре диска 2, который имеет для этой оправки отверстие.Оправка 4 большого кольца состоит из двухшарнирно соединенных частей, каждая нз 15 которых свободно установлена на оси 9, закрепленной в оправках для среднего и указательного пальцев. При этом конец нижней части 10 оправки 4 выполнен взаимодействующим с угловым рычагом 11, который поддер живается в заданном положении пружиной 12.Ось 13 рычага 11 установлена под поворотным столом, а рычаг связали с механическим приводом, который содержит коромысло 14, ,подвешенное на оси 15 и соединенное с педа лью 1 б при помощи гибкой тяги 17.Работает...

Номер патента: 266714

Опубликовано: 01.01.1970

Авторы: Китаев, Сесо

МПК: D06G 1/00

Метки: мешков, тканьевых

...и пе шок ударяется ры, и частицы 5 ваются из негоцентробежных вытяжной венти ы, в кото реворачива о рабочую разрушеныи удаляю сил, дейст ляции,непрерывно ри этом мехность камеи выколачиод действием в камере, и даров приляется и рапрочностипо предлагчивание пре таким спои, котораяшка и отдел выколачивании зрушается, ткани мешка в емому способу и смятии мешобом используразрушается в яется от мешка Пр ет изооретен Способ очист колачивания и лью обеспечен 15 свойств в про производят при, отличающийся я сохранности их цессе очистки, в смятии мешков.ков путем выем, что, с цепрочностных ыколачивание и, ия способпомещают мешок, подле рабочее прост Известен способот твердой коркитом, что мешок взакрепленном состоми билами,Под действием...
