Номер патента: 1654899

Опубликовано: 07.06.1991

Авторы: Петров, Стонка, Цинис

МПК: H01R 4/50

Метки: зажим, соединительный, электрический

...10 корпуса 1, ПОДВижный контактный элемент 15 размещен В о-образной тЯГ 8 6 и закр 8 плен с Возможностью перемещ 8 ния реГулирОВОчньгм Винтом 16 с ручкоЙ 17.Ограничитель Г 10 ворота 7 ВыпОлн 8 н с Возможностью Обеспечения пби ВзаимоДействии с Основанием 10 корпуса 1 угла подь 8 ма кривой эксц 8 нтрикОВОГО прижима Оавным ОЗах(им рабОтает слеДующим Образом, . 1 а(он 8 чник 5 роводд 18 станаВлийа 8 т ся В паз ле кру неподвих(ным контак Гным ЭЛ 8 М 8 НТОМ 1И ГОДВИРНЫМ КонтаКТНЫМ эл 8 м 8 нтом 15 ДО упора 14.ВОВЩ 8 ни 8 м ручки 17 подвил(ный кон" тактныи элем 8 нт 15 перемещается ДО упора 3 накОнечник прОВОда 18.Зат 8 м ПОВОрачивают рукОЯтку 9 В напрэвл 8 нии прОтив часОВОЙ стр 8 лки до Взаимодействия ограничителя поворота 7 с ОснОВэнием...

Номер патента: 1477992

Опубликовано: 07.05.1989

Авторы: Цинис, Шквирский

МПК: F23N 5/24

Метки: горелки, розжигом

...5 на его выхо де формируются высоковольтные импульсы напряжения, подаваемые на высоковольтный электрод 26 запального устройства, что обеспечивает появление устойчивой искры на выходе запального устройства 2 между высоковольтным электродом 26 и корпусом запального устройства 2, Одновременно с включением триггера 21 запального устройства сигнал логической 40 единицы появляется на выходе триггера 24 отсечного клапана. Этим самым подготавливается к работе первый элемент И 10.Наличие искры в зоне розжига го-, 45релки фиксируется датчиком 8 конт.роля пламени и на его выходе формируется сигнал логической единицы, который через первый элемент И 10 поступает на второй усилитель 11 мощности, чем обеспечивается включение привода 12 отсечного...

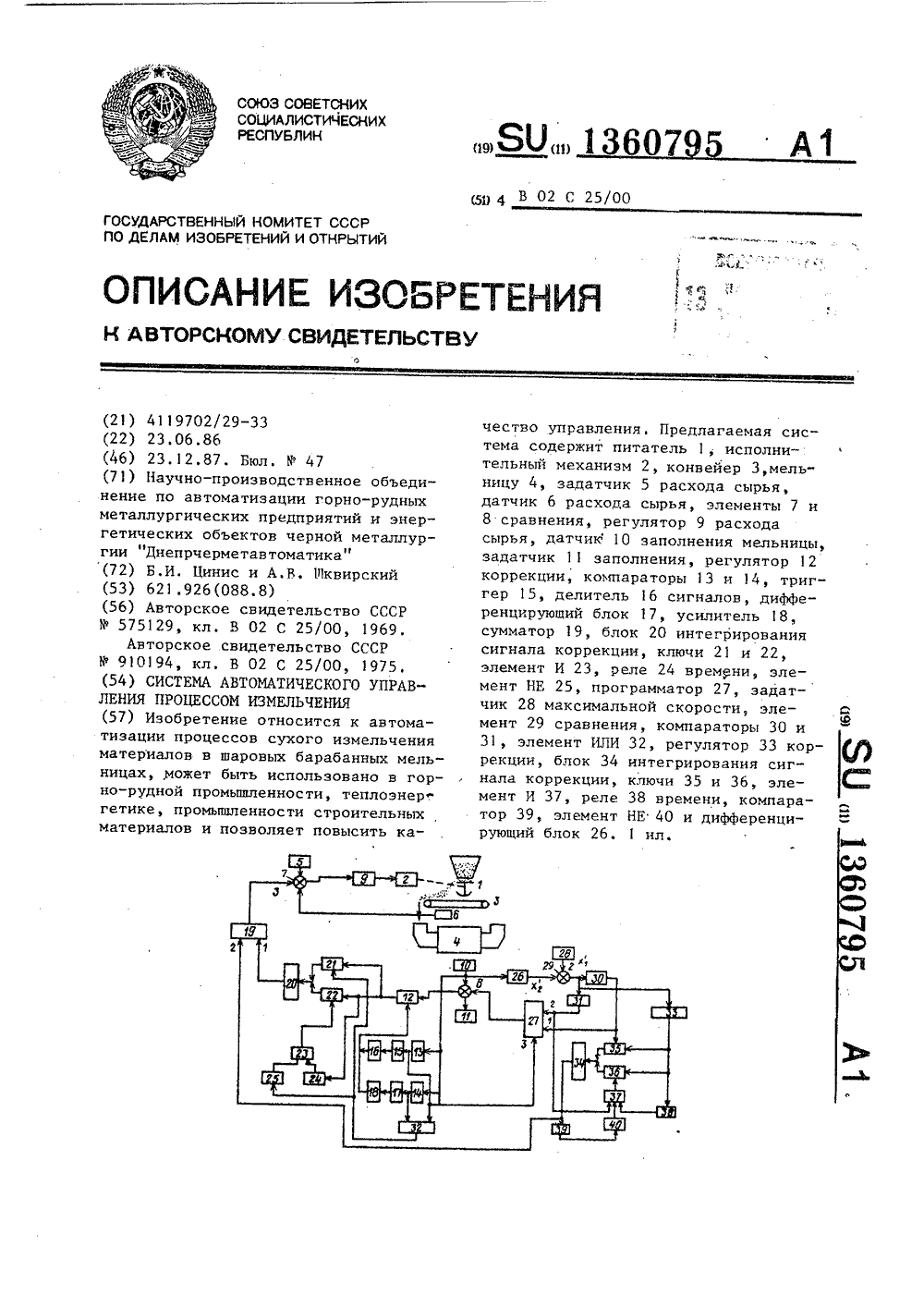

Номер патента: 1360795

Опубликовано: 23.12.1987

Авторы: Цинис, Шквирский

МПК: B02C 25/00

Метки: измельчения, процессом

...сигнал которого с 1 х/с 11 усиливаетсяусилителем 18 и подается на вход автоподстройки динамических параметров регулятора 12 коррекции, меняя еговремя изодрома обратно пропорционально скорости изменения заполнения мельницы в перегрузочном режиме. Поскольку время иэодрома регулятора 12 коррекции уменьшается, скорость его обработки на уменьшение загрузки возрастает пропорционально скорости процесса перегрузки. После срабатывания компаратора 14 на выходе элемента ИЛИ 32 появляется сигнал, равный логической единице, а на выходе элемента НЕ 25 - сигнал, равный логическому нулю, включается ключ 21 и отключается ключ 22, так как сигнал с выхода элемента НЕ 25 блокирует прохождение сигнала с выхода реле 24 времени,на вход ключа 22.Выходной...

Номер патента: 1349015

Опубликовано: 30.10.1987

Авторы: Гутманис, Стонка, Цинис

МПК: F16F 15/00

Метки: блока, корпус, радиоэлектронного

...3 в местах, равноудаленных отмест крепления кронштейнов 5 в сторону центра основания, закрепленыножки 12.1"еста Фиксации кронштейнов 5с профильными стяками 2 смещены отторцов профильных стяжек 2 и обеспечивают неподвижность П-образных оснований 3 в плоскостях, перпендикулярных продольной осц корпуса, а местаФиксации кроцшйцов 5 с боковымипанелями 4 сишаны от линии загибавертикальных полок 11,Сборка корпуса осуществляется в следующем порядке.Стойки 1 соединяют профильными стяжками 2 и боковыми панелями 4 и крепят винтами, П-образные основания 3 устанавливают таким образом, чтобы кронштейны 5 были соединены с каркасом посредством фиксации с профильными стяжками 2 и боковыми панелями 4, при этом вертикальные полки 11 перекрывают боковые...

Номер патента: 1319333

Опубликовано: 23.06.1987

Авторы: Стонка, Цинис

МПК: H05K 7/12, H05K 7/14

Метки: закрепления

...пазы 5, а в передней панели 16 блока-цилиндрические отверстия 17.Фиксацию блока в стойке радиоэлектронной аппаратуры с помощью устройства для закрепления осуществляют следующим образом.Стержень 1 размещают в отверстии 17 передней панели 6 блока, навинчивают на резьбовой конец 3 стержня 1 гайку 4, устанавливают в канавку 12 кольцо 11 (или с помощью керна выполняют на конце стержня 1 вь 1 ступ 10) таким образом, чтобы периферийные поверхности выступа 10 взаимодействовали со стенками отверстия 6 гайки 4. Ориентируясь на риску 13, разворачивают гайку 4 вместе со стержнемтаким образом, чтобы риска 13 была параллельна пазу 15, размещают головку 2 стержня 1 в Т-образном пазу 15 каркаса14, разворачивают стержень 1 и завинчивают гайку 4 до...

Номер патента: 1283195

Опубликовано: 15.01.1987

Авторы: Гершович, Горбунов, Цинис, Шквирский

МПК: B65G 51/20

Метки: грузов, контейнерах, пневматического, транспорта

...контейнера со станции 1 открывается вентиль 8, при этом воздух подается на транспортирование контейнера 9 и в рабочую полость пневмопривода 13 клапана 4, мембрана 15 которого снимает пружину 18 и посредством рычагов 16 и 17 поворачивает пластины 12, перекрывая отверстия 11 сообщения транспортного трубопровода 3 с атмосферой со стороны станции 1. Контейнер 19 устремляется по транспортному трубопроводу 3 на станцию 2, при этом сброс воздуха, транспортирующего контейнер 19, в атмосферу происходит через отверстие 11 клапана 5, после прохождения которого прекращается взаимодействие воздушного потока 4 О и контейнера 19, снижается скорость контейнера 19 и происходит его торможение за счет трения о внутреннюю поверхность транспортного...

Номер патента: 865755

Опубликовано: 23.09.1981

Авторы: Гончаров, Горбунов, Цинис, Шквирский

МПК: B65G 51/32

Метки: пневматической, почтовой, приемно-отправочная, станция, установки

...рычаги 10 и 11 с ограничителями 12 и пружины 13 кручения, поднимающие рычаги 10 и 11 к упорам 1.4, что обеспечивает перекрытие сред ней зоны пазов. На оси 15 установлена стрелка 16 переключения рычагов 10 и 11, удерживаемая вдоль оси симметрии паза пружиной 17. На корпусе приемного стакана 1 станции установлен патрубок 18 подвода сжатого воздуха для транспортирования патрона со станции.На станции имеются датчики контро ля конечных положений стакана, обеспечивающие ее автоматическую работу.Станция работает следующим образом 40По сигналу в верхнюю полость пневмоцилиндра 4 подается сжатый воздух,при этом шток 3 пневмоцилиндра 4приводит в движение приемный стакан1; расстыковывая его с транспортнымтрубопроводом 2. Цапфы 5 приемногостакана 1...

Номер патента: 743925

Опубликовано: 30.06.1980

Авторы: Гончаров, Горбунов, Цинис, Шквирский

МПК: B65G 51/06

Метки: патрон, пневмопочты

...Благодаря тому,что обоймы имеют возможность осевого перемещения вдоль корпуса патрона, за счет пружины 3, выполняющей в даццом случае роль амортизатора, гасится кинетическаяО энергия патрона. Прц этом благодаря резкому изменению объема воздуха, заключенному между обоймой 2 в ее выступающей части и торцом приходящей части патрона, дополнительно получается воздушный амортизатор. Тем самым уменьшается сила удара патрона, предохраняя его от повреждения, и повышается надежность его конструкции. Кроме того, прп приходе патрона на приемо-отправительную станцию в положении створками 4 п 5 вверх обойма 2 в момент удара патрона за счет сил инерции перемещается вниз вдоль корпуса патрона, однако при этом ее внутренняя цилиндрическая поверхность...

Номер патента: 616461

Опубликовано: 25.07.1978

Автор: Цинис

МПК: F16D 3/16

Метки: универсальный, шарнир

...между собой по выпуклым поверхностям и взаимодействующих с тором своими вогнутыми поверхностями,На фиг. 1 изображен предлагаемый шарнир, вид сбоку; на фиг. 2 дан разрез А - А на фиг. 1; на фиг. 3 показан вид сверху на фиг. 1.Шарнир содержит ведущий вал 1, на который насажена ступица 2. К ней крепится тор 3, имеющий вырезанный сектор. С внутренним диаметром тора 3 соприкасаются два торовых сектора 4, жестко связанные между собой оправкой 5. К оправке 5 крепится стуцы 6 близка к половине евышает его, в формулах д подставляют диаметр616461 Фор,иу,га изобретения 4 гиг. 1 Редактор Т. ШаговаЗаказ 4045/36 ЦНИИПИ Государственного комитета Сонета Министров СССР по делам изобретений и открытий 113035, Москва, )К.35, Раушская наб., д. 4/5 Филиал...

Номер патента: 614255

Опубликовано: 05.07.1978

Автор: Цинис

МПК: F16C 11/06

Метки: муфта, шариковая, шарнирная

...фиг. 3 - разрез А - А фиг. 1;на фиг, 4 - вариант выполнения обоймы сперегородкой в пазу.Шариковая шарнирная муфта содержит ведущий вал 1, на которой насажена ступица 2,к ступице прикреплен корпус 3, имеющии коль.цевой паз. В этом пазу расположены шарики4, поджатые вкладышами 5. Вкладыши 5 и пружина б установлены в радиальном пазу обой 1 О мы 7, прикрепленной к вилке 8, насаженной на. ведомый вал 9,В обойме может быть установлена перегородка О (фпг. 4), которая делит ее на двечасти. По обе стороны перегородки расположены пружины 11, поджимающие соответствующие вкладыши.Шариковая шарнирная муфта работает следующим образом.При возникновении перекоса валов в про.цессе работы муфты, шарики 4 перемещаются20 по пазу корпуса 3 и вкладышам 5,...

Номер патента: 571635

Опубликовано: 05.09.1977

Автор: Цинис

МПК: F16D 3/00

Метки: муфта, шарнирная

...каждой пары выполнены разной длины, меньшиеиз которых жестко соединены с промежуточным элементом, а большие - с возможностьювозвратио-поступательного перемещения,На чертеже показана предлагаемая муфта,общий вид; на фиг. 2 - разрез А-А фиг, 1.Муфта содержит насаженные на ведущий1 и ведомый 2 валы две полумуфты 3, крепящиеся неподвижно к каждой из них однукороткую 4 и одну длинную 5 плоские пружины, другие концы которых крепятся к промежуточному элементу 6 неподвижно-короткихпружин или подвижно-длинных пружин, причемпопарно установленные плоские пружины находятся во взаимно перпендикулярных плоскостях.При возникновении перекоса или параллельного смещения валов в процессе работымуфты, попарно установленные плоские пружины 4 и 5...

Номер патента: 567494

Опубликовано: 05.08.1977

Авторы: Марченко, Роговик, Цинис

МПК: B02C 25/00

Метки: дробильным, комплексом

...сигналов подаетсяна вход блока определения величины наимень-зошего рассогласования 6, с выхода которого сигнал, пропорциональный величине наименьшего рассогласования, поступает навход блока 7 коррекции исходного питания,связаннога с входом блока 8 регулирования 35исходного питания дробильного комплекса.Увеличение загрузки дробильного комплексабудет происходить до тех пор, пока на выходе хотя бы,одного иэ алементов 4 сравнения не появится нулевой сигнал, что свидетельствует о максимально возможнойзагрузке дробидьного комплекса материалом с данными физико-механическими свойствами. Если в процессе, роста загрузки уровень Материала в приемной воронке хотя 45бы одной иэ дробилок достигнет своего верхнего значения, то от датчика 9...

Номер патента: 513718

Опубликовано: 15.05.1976

Авторы: Марченко, Роговик, Цинис

МПК: B02C 25/00

Метки: дробильным, комплексом

...потребляемой 15 каждой из них, и увеличение уровня материала в приемных воронках дробилок, При этом сигнал от датчиков 3 мощности поступает на один из входов элемента сравнения 4, на второй вход которого поступает сигнал от задат чика 5, разность между которыми поступаетна вход блока 6 определения величины наименьшего рассогласования. С выхода блока 6 сигнал, пропорциональный величине наименьшего рассогласования, поступаст ца вход бло.25 ка 7 коррекции величины исходного питания,с выхода которого сигнал поступает ца вход блока 8 регулирования питания дробильцого комплекса.Увеличение загрузки дро30 са будет происходить до те513718 Формула изобрстсния Составитель Л. Шарова Тсхред 3. ТараненкоКорректор О. Тюрина Редактор Э. Шибаева...

Номер патента: 342902

Опубликовано: 01.01.1972

Авторы: Гирик, Горбунов, Научно, Опытно, Цинис

МПК: C22B 1/14

Метки: окомкования, шихтыбиlhaojss-ivji

...путем изменения влажности шихты в барабанеокомкователе с учетом средневзвешенной крупности так, что величина начальной газопроницаемости оптимальная.На чертеже показана структурная схема системы регулирования начальной газопроницаемости на оптимальном уровне.Система включает барабан-окомкователь 1, бункер 2 барабанного питателя. датчик 3 начальной газопроницаемости, элемент сравнения 4, датчик 5 средневзвешенной крупности исходной шихты, блок 6 определения оппмального значения начальной газопропщаемости, регулятор 7, исполнительны й хсх- нпзм 8 и регулируютцпй орган 9.1 онтроль начальной гтзопронпци мости осуществляют в бункере бараоапного пптателя с целью исключения влияния на котро342902 Предмет изобретения Составитель Л....
