Номер патента: 1733162

Опубликовано: 15.05.1992

Авторы: Калиниченко, Чуланов

МПК: B21D 22/02

Метки: гибки, фланцами, штамп

...подвижно в горизонтальном направлении 20 две полуматрицы-ползушки 10, подпружиненные в противоположные стороны пружинами 11 через штифты 12 от центра штампа к периферии под клинья колодки 5, Колодки 5 выполнены с вогнутой цилиндри ческой поверхностью 13, основание которой - четверть эллипсной кривой, Их оси 4 размещены в одной вертикальной плоскости с образующей цилиндрической поверхности 14, отстоящей от нижнего торца под 30 углом 60 О.Гибочный штамп работает следующим образомЗаготовка 7 устанавливается на полу- матрицы-ползушки 10 и при рабочем ходе 35 вниз прижимается к ним прижимами 6, пуансон 2 перемещает вниз среднюю часть заготовки, одновременно с этим колодки 5 начинают перемещать полуматрицы-ползушки 10 вслед за...

Номер патента: 1694161

Опубликовано: 30.11.1991

Авторы: Померанцев, Скрипалев, Чуланов

МПК: A63B 17/04

Метки: гимнастического, каркас, комплекса

...балок в различных положениях относительно стен помещения.В нижней части каркас снабжен сеткой (батутом) 19, прикрепленной к стойке и к, стене с помощью узлов крепления, Держатели 9 выполнены в виде крюков. Между стеной и горизонтальной несущей балкой 3 установлена стяжка в виде треугольной лестницы 20.Установка каркаса в помещении осуществляется следующим образом,Из трубчатых элементов 6 собирается стойка 1 навинчиванием трубчатых элементов на шпильку 7, Аналогично собираются горизонтальные несущие балки 2 и 3, На стойку надеваются соединительные элементы 4, К стене на выбранной высоте крепятся узлы 5 крепления. Горизонтальные несущие балки 2 и 3 соединяются с узлами 5 крепления с помощью стержня 18 и отверстий 17, Собранную стойку...

Номер патента: 1644090

Опубликовано: 23.04.1991

Авторы: Абрамов, Морозова, Чуланов, Яковенко

МПК: B23B 25/06, G05B 19/02

Метки: коническими, обработкой, резьбовыми, соединениями

...ХЬ, ЕЬ, Е и 25Х, Ес 1, Ес точек Ь, Ь, с 1 и среэьбовой поверхности впадин,По результатам измерений блоком 1ЧПУ осуществляются вычисление факти-.ческой величины среднего диаметрарезьбы, фактической величины .шага,фактической величины ширины впадиныв измеряемом сечении, расстояние отэтого сечения до упорного уступа, атакже расчет и ввод величины коррекции положения инструмента,Параметром, определяющим точностьизготовления конической резьбы, является величина натяга Н, определяемаясоотношением40 значение натяга Н определяется выра"жениемВсра ВсРН=Е + ----= а К. К фгде Е- расстояние от измеряемого сеачения до упорного уступа;В - средний диаметр резьбы всраизмеряемом сечении;К - фактическая конусность.Вычисление значений 2 а Всаи К...

Номер патента: 1328430

Опубликовано: 07.08.1987

Авторы: Афонин, Чуланов

МПК: E02D 1/00, G01N 33/24

Метки: грунте, крупных, обломков, содержания

...устройства реализуют в следующей последовательности.Зачищают поверхность исследуемогогрунта с крупными обломками. В еецентре устанавливают анкерный стержень 5 до соприкосновения опорнойплощадки 6 с поверхностью грунта. Наанкерный стержень 5 устанавливаютвтулку 7 с направляющим стержнем 1.Раздвигают пластины 2 и при помощинити 4 образуют равнобедренный треугольник с острым углом при вершиневокруг оси стержня 5. В образованномсекторе треугольника подсчитывают количество обломков, размер которыхпревьппает расстояние между нитями 4,т.е. лучами сектора. Затем устройство последовательно поворачивают вокруг выбранной на поверхности точкина угол, равный или больший Ы , ина каждом секторе определяют количество обломков в каждом секторе,...

Номер патента: 1191826

Опубликовано: 15.11.1985

Авторы: Гольдфельд, Кальбергенов, Черняк, Чуланов

МПК: G01N 33/24

Метки: грунте, крупных, обломков, содержания

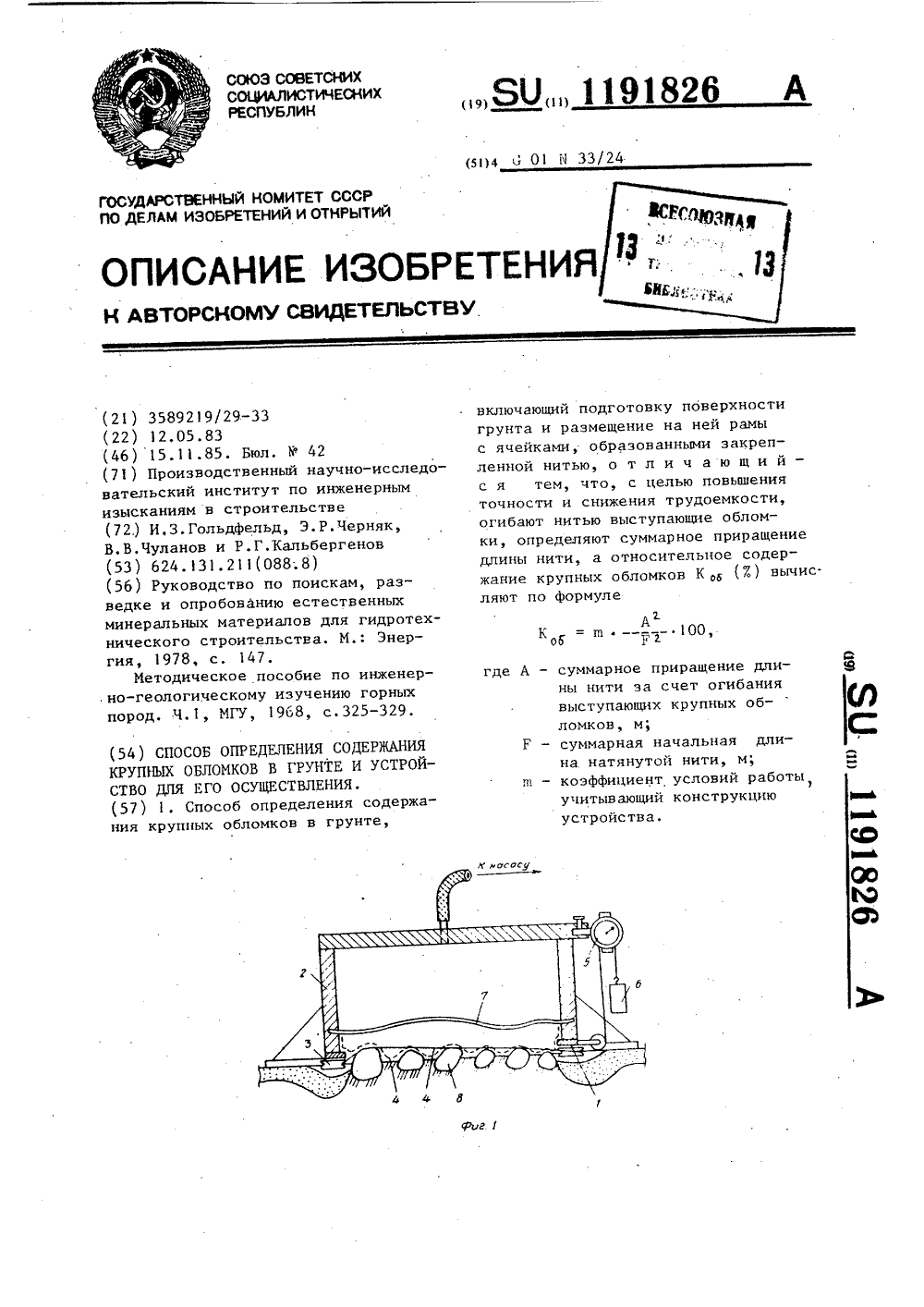

...включающее раму с ячейками, образованными закрепленной нитью, о т л и ч а ю щ е е с я тем, что оно снабжено коробом, закрепленным на раме, с расположенным внутри Изобретение относится к области строительства и может быть использовано для исследования свойств грунтов при инженерно-геологических изысканиях для строительства.Цель изобретения - повышение . точности и снижение трудоемкости.На фиг.1 изображено устройство для определения содержания крупных обломков в грунте, общий вид; на фиг.2 - рама, вид сверху,Устройство для определения содержания крупных обломков в грунте включает раму 1, скрепленную с коробом 2 и снабженную по периметру ро. ликами 3, через которые пропущена непрерывная нить 4, один конец которой скреплен с рамой 1, а...

Номер патента: 1136944

Опубликовано: 30.01.1985

Авторы: Вуйко, Исхаков, Уфимцев, Ухалкин, Чуланов

МПК: B28B 7/04

Метки: железобетонных, форма

...для изготовления железобетонных изделий состоит из поддона 1 с установленными на нем подвижными формующими продольными 2 и поперечными 3 бортами. К бортам 2 и 3 при креплены косые кронштейны 4. К поддону 1 соответственно прикреплены косые кронштейны 5. Кронштейны 4 и 5 соединены между собой попарно сблокированными параллельными рычагами 61 при помощи пальцев 7, Кроме того, к продольным бортам 2 прикреплены ступенчатые кронштейны-фиксаторы 8, а к поперечным бортам 3 ступенчатые кронштейны-Фиксаторы 9 с выборками, Поперечные борта 3 выполнены из наружных листов 10 и 11, снятуных между собой штырями 12 при помощи гаек 13. Между листами 10 и 11 размещены промежуточные листы 14 с выступающими захватами, в которых выполнены прорези. Для...

Номер патента: 1126445

Опубликовано: 30.11.1984

Авторы: Вильдейс, Вуйко, Исхаков, Уфимцев, Ухалкин, Чуланов

МПК: B28B 7/10

Метки: бетонных, смесей, форма

...по периметру, бортов 4 и 5. Для возврата двуплечих рычагов 9 в исходное рабочее положение они посредством пружин 12подпружинены к поддону 1. Кроме того, на подвижных формующих бортах 4 и 5, закреплены кронштейны 13, соединенные посредством планок 14 и штифтов 15 с вертикально-подвижной рамой 6. Проушины 17 приварены к кронштейнам 13 снизу и при помощи осей 18 установлены во вкладке 3 поддона 1. Листы 19 являются ограничителями хода кронштейнов 13. Направляющие штыри 20 закреплены на вертикально-подвижной раме 16 и размещены в направляющих бобышках 21 поддона 1, Крюки 22 предназначены для транспортировки формы с изделием 23 к месту распалубки. Упоры 24 установлены на участке распалубки 15и входят в состав распалубочного...

Номер патента: 1016660

Опубликовано: 07.05.1983

Авторы: Волков, Каращук, Левер, Новосельцев, Перелетов, Тюрин, Чуланов, Шопшин

МПК: F27D 17/00

Метки: газа, конверсии, паровой, природного, рекуператор

...пара на процесс.Цель изобретения - повышение эффективности и надежности рекуператора.Поставленная цель достигаетсятем, что в рекуператоре для паровой конверсии природного газа, установленном в газоходе и содержащемобогреваемые продуктами сгоранияреакционные трубы с катализатором,размещенным внутри труб, катализатор укреплен в трубе коаксиальноей и с зазором относительно внутренней поверхности трубы, при этомотношение наружного диаметра катализатора к внутреннему диаметру труЬы равно О,О 4-0,96.Рекуператор обеспечивает прохождение конвертируемой парогазовойсмеси в узком кольцевом канале междувнутренней стенкой оЬогреваемой снаружи трубы и наружной поверхностьюкатализатора и исключает воэможность общего и локального снижениятемпературы...

Номер патента: 609953

Опубликовано: 05.06.1978

Авторы: Невский, Салтанов, Чуланов

МПК: G01D 5/20

Метки: индикаторный, прибор

...постоянного магнита 6. Лицеваячасть прибора состоит из нескольких стекол 7-9, В отверстии 10 стекла 8 закреплен магнит 6, а в бороздках стекол 7 и 9 - электропроводники 11 и 12, которые образуют ортогональную,п сетку и выполнены диаметром не бопее угла остроты зрения, Магниты 6 установленыв точках пересечения проводников 11 и 12 и соединены одним торцом непосредственно с проводником 11, а другим (торцом Ь ) 2 Б посредством ферромагнитного порошка 13 - с проводником 12, образуя контакт между проводниками 11 и 12.Магнит 5 торцом Я обращен в торец б магнита 6. Проводники 11 и 12 соединены зО с органом управпения (на чертеже не показан). При вращении стрелки 3 с осью 4 магнит 5 пЬочередно замыкает контакт между проводниками 11 и 12 в...
