Стенд для статического испытания модели арочной плотины: ;: ч; р.: –

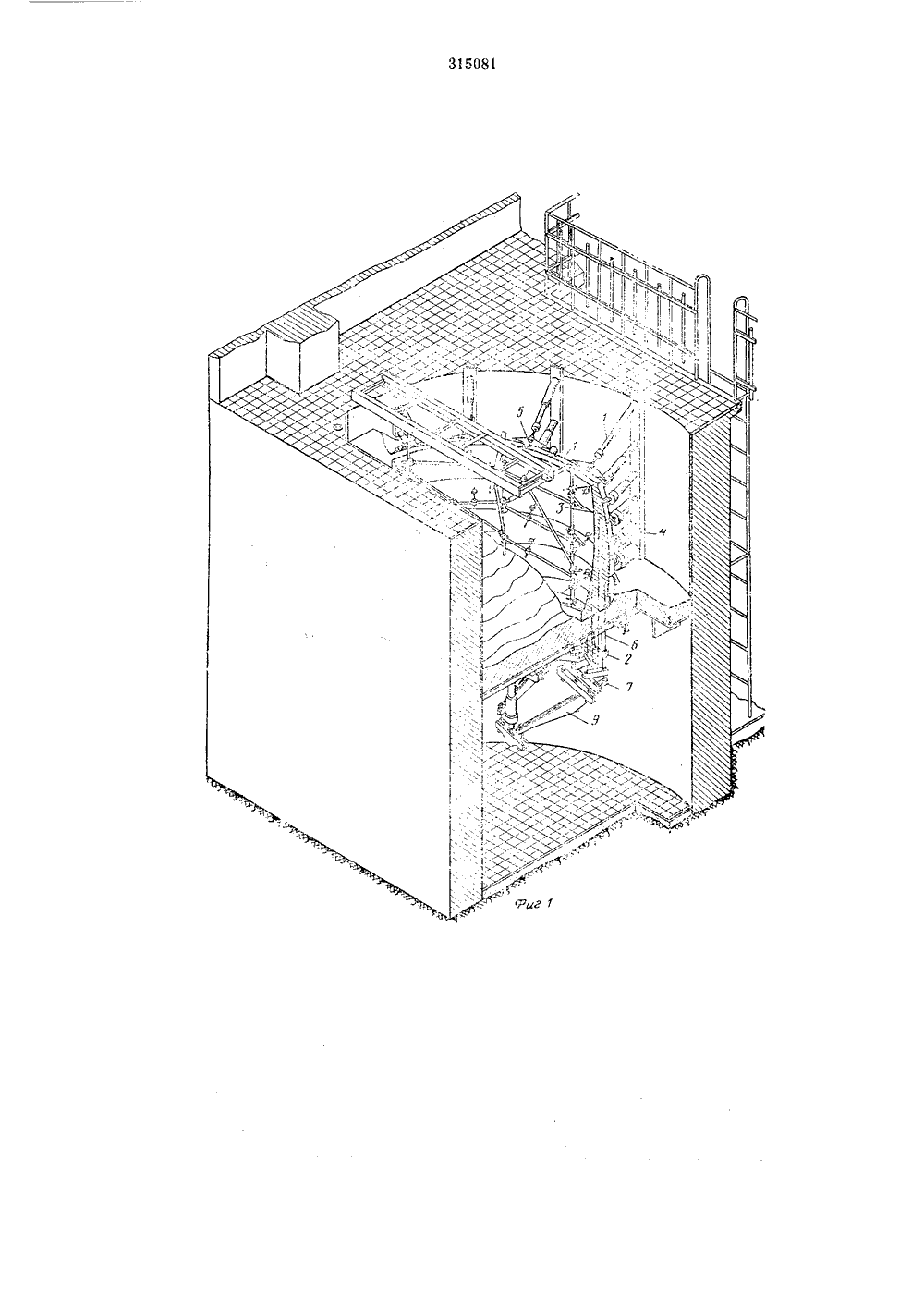

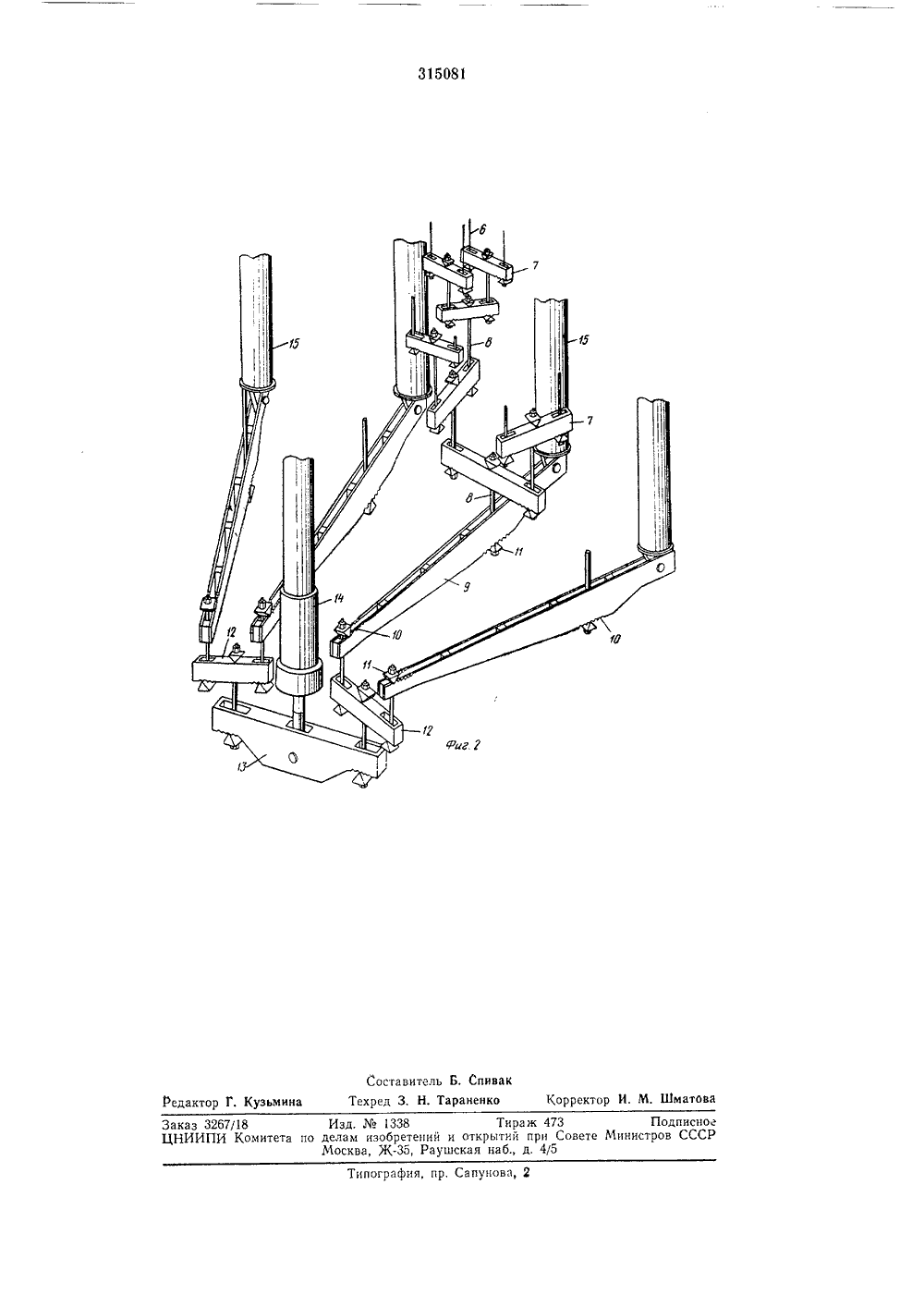

Фоюа Советских Социалистических РеспубликЗависимое от авт, свидетельстваМПК б 01 пт 19/00 Заявлено 25,11.1969 ( 1306433/29-1 ел теитет риорит ыт теиии и осеете МиСССР изо па тра ДК 69.048. Бюллетеньисания 25.Х 1,197 вано 21,1 Х.1 та опубликоваци Авторыизобретения И, Чилингаришвили, Г. В. Бедукадзе, В. В. Би Ф. Г. Меладзе арен ко жений илисский научио-исследовательскии институт с и гидроэнергетики им, А. В. Винтера аявитель ТИЧЕСКОГО ИСПЫТАНИЯ МОДЕЛАРОЧНОЙ ПЛОТИНЫ ЕНД ДЛЯ На фиобщий вво стендплотины,Стендарочныхных устримитации рисоединением заявкиИзвестен стенд для статического испытания модели арочной плотины, включающий имитирующее гидростатическое давление нагрузочное устройство с силовыми домкратами и штампами и имитирующее собственный вес плотины натяжное устройство, выполненное с системой тяг, объединенных траверсами.В описываемом стенде для статического испытания модели арочной плотины, с целью повышения степени равномерности натяжения, каждая из тяг натяжного устройства одним концом жестко закреплена в испытуемой модели, а другим присоединена к соответствующей траверсе, которая, в свою очередь, соединена посредством промежуточных тяг с рычагом, один из концов которого шарнирно оперт на неподвижную стойку, а другой связан посредством промежуточных траверс и коромысла с силовым домкратом, а на концах каждого рычага образованы выступы. 1 изображен описываемыи стенд, ; на фиг. 2 - натяжное устройстдля имитации собственного веса тя статических испытаний моделей лотин имеет две группы загрузочйств: нагрузочное устройство 1 для гидростатического давления воды ца плотину и натяжное устройство 2 для имитации собственного веса, плотины,Гидростатическое давление на модель 8 имитируется нагрузочным устройством с силовыми домкратами 4 различного диаметра, расположенными поярусно перпендикулярно к поверхности модели арки, и штампами 5, прилегающими к поверхности модели.Для имитации собственного веса сооружения в модель закладывается натяжное устройство с тягами 6. Тяги пропущены в нижний этаж стенда, где объединяются при помощи траверс 7. Каждая траверса на концах имеет пазы для пропускания объединяемых тяг, а в середине - отверстие, через которое пропускается промежуточная тяга 8. Тяги 8, всвоюочередь, объединяются траверсами следующими ярусами. Таим ооразом, каждый ярус траверс вдвое сокращает число промежуточных тяг.Тяга 8 от середины траверсы последнего яруса прикреплена к короткому плечу рычага 9. На концах плеч рычаги имеют ряд поперечных выступов 10 треугольного сечения для установки между ними призм 11 с тягами 8. Концы длинных плеч рычагов связаны посредством промежуточных траверс 12 и коромысла 13 с силовым домкратом 14. Другими концами рычаги 9 шарнирно оперты на неподвижную стойку 15.3Работа систем загружения модели 3 происходит следующим образом.Рабочая жидкость из напорной установки поступает одновременно в домкраты 4 нагрузочного устройства для имитации гидро- статической нагрузки и домкрат 14 натяжного устройства для имитации собственного веса. Домкраты 4 передают гидростатическую нагрузку к поверхности модели через штампы б. Диаметры домкратов и высота поясов загружения для каждого яруса подбираются так, чтобы создать линейно нарастающеедавление на верховой грани модели от ее гребня к основанию,при одинаковом давлении рабочей жидкости во всех домкратах.Домкрат 14 передает усилие концам длинных плеч рычагов 9 через траверсы 12 и коромысла 13, соответствующее соотношению плеч рычагов. Соотношение плеч рычагов подбирается в зависимости от необходимого усилия натяжения в тягах б и диаметра домкрата 14 и фиксируется путем установки призм 11 между выступами 10,Промежуточная тяга 8, закрепленная на конце плеча рычага с помощью призмы 11,передает усилие через систему траверс и коромысла тягам о, заанкеренным в теле модели 3,Предмет изобретения1. Стенд для статического испытания модели арочной плотины, включающий имитирующее гидростатическое давление нагрузочное устройство с силовыми домкратами и штам пами и имитирующее собственный вес плотины натяжное устройство, выполненное с системой тяг, объединенных траверсами, отличающийся тем, что, с целью повышения степени равномерности натяжения, каждая из 15 тяг натяжного устройства одним концомжестко закреплена в испытуемой модели, а другим присоединена к соответствующей траверсе, которая соединена посредством проме.жуточпых тяг с рычагом, один из концов ко торого шарнирно оперт на неподвижную стойку, а другой связан посредством промежуточных траверс и коромысла с силовым домкратом.2. Стенд по п. 1, отличающийся тем, что на 25 концах каждого рычага образованы выступы.315081 Составитель Б. СпивакТехред 3. Н. Тараненко Корректор И. М. Шматова Редактор Г. Кузьмина Типографии, пр. Сапунова, 2 Заказ 3267/18 Изд, Ме 1338 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5
