Номер патента: 1442660

Опубликовано: 07.12.1988

Авторы: Петрищев, Савельев, Садыков, Смирнов, Фонберштейн, Черней, Юройц

МПК: E21C 45/00

Метки: извлечения, подземных, формаций

...органа 4 оформляется керн., который выдается на поверхность по внутренней колонне 1. При бурении в затрубное пространство скважины для эффективного поддерживания ее стенок может заливаься глинистый раствор. По извлеченному керну судят о геологическом строении разбурйв:емого массива и продуктивного горизоч а.После проведения скважины до за,;знО. го горизонта, на котором необходимо произвести круп нообъемное извлечение гор пой массы, по внутренней колонне 1 спускают шаровой клапан 7, который опускается на опорное седло 6 и перекрывает центральный канал 5. Вслед за этим при перекрытой на поверхности внутренней колонне по межтрубному пространству под давлением подают рабочий агент для размыва пород, например техническую воду....

Номер патента: 1442595

Опубликовано: 07.12.1988

Авторы: Петрищев, Смирнов, Черней, Юройц

МПК: E02B 5/02

Метки: каналов, создания, траншей

...удается частично сохранить структуру налегающих пород после их сдвижения в зону размыва.Таким образом, согласно предлагаемому способу извлечение грунта осуществляют не из контуров канала или траншеи 1, а из слоя грунта, залегающего под каналом или траншеей с обеспечением сдвижения налегающего грунта в зону размыва и с формированием русла канала за счет указанного процесса сдвижения. Это делает возможным создание канала в сложных условиях, например в заболоченной местности, где применение иных средств невозможно. Особенно эффективен способ при формировании каналов или траншей относительно небольших размеров и протяженности, Одновременно в работе может находиться несколько скважинных гидромониторных агрегатов 3.В некоторых случаях для...

Номер патента: 1427071

Опубликовано: 30.09.1988

Авторы: Дерябин, Кругликов, Фонберштейн, Черней, Якубович

МПК: E21C 45/00

Метки: гидродобычи, скважинной

...6 через кольцевое гидроэлеватора б через кольцевую Т 10с магнитами Т 10 начинает вращатьсяна подшипнике 14 вокруг КТ 2, За счетдействия магнитов на сегменты 13 вращается Т 12, Струя рабочей жидкости,сформированная в Н 5, разрушает полезное ископаемое. Пульпа поступаетв пульпопровод 8 и под действиемструи, истекающей из Н 7, направляется в КТ 2, подхватывается лопастямиТ 12 и подается на поверхность. 2 ил. турбинное колесо 10, скрепленное с постоянными магнитами 11, которое начинает вращаться на подшипнике 14 вокруг внутренней колонны 2.Под деиствием вращающихся магнитов 11 на сегменты 13 (фиг.2) вращается турбинное колесо 12 внутри центральной колонны 2Струя рабочей жидкости, сформированная в насадке 5, разрушает полезное ископаемое...

Номер патента: 1413245

Опубликовано: 30.07.1988

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: гидродобыче, гидроразмыва, пород, скважинной

...струей, например, при давлении 30 МПа в крепких породах в восходящем порядке проводят верти кальные ради альные засечки 3. Шлам от проведения засечек выносится на поверхность через скважину по методу прямой промывки.Вслед за этим перекрывают устье скважины 1 и увеличивают давление в напорной линии, например, до 50 МПа, т,е, создают давление гидроразрыва массива, При этом в массиве крепких пород образуются трещины 4 вертикальные, радиальные и направленные от засечек 3 (засечки 3 проводят предварительно для направленного раз. вития трещин 4 в массиве пород). После этого сбрасывают давление в выемочной камере до гидростатического, и образованные ранее трещины 4 смыкаются, однако нарушенность массива по плоскостям развития...

Номер патента: 1411474

Опубликовано: 23.07.1988

Авторы: Козлов, Смирнов, Тарасов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: гидроагрегат, скважинный

...клапан 7. При наличии относительно небольшого кольцевого зазора 10 напротив входного отверстия насадки 3 снижается турбулентность потока, подходящего к входному отверстию. При размыве пород вращают гидро- агрегат с постепенным его подъемом и образованием выемочной камеры, при этом мелкие фракции засасываются обратными потоками в скважину и транспортируются по методу прямой промывки, а крупные фракции магазинируютВ ряде случаев, например при малых минимальных диаметрах насадок 3, целесообразно кольцевой зазор 10 выполнять с постоянной шириной не менее минимального диаметра насадки 3, так как в определенных условиях, например при малом расстоянии насадок от всаса, возможно попадание части породы в насадки 3. В этом случае, если...

Номер патента: 1408071

Опубликовано: 07.07.1988

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, скважины, формаций

...к отработке массива формации. Отрабтку осуществляют слоями 5 в восходящем пОрядке. В пределах каждого слоя, в частности нижнего, выемку производят следующм образом. Размыв пород осуществляют 35 в ватопленном забое по окружности, вращая вокруг своей оси гидромонитор. В пределах сЛоя размыв ведут снизу вверх, при этом шламовая фракция обратными газожидкостными потоками выносится на поверхность по 40 скважине 1 по методу прямой промывки, а более крупная фракция пород и негабаритные включения, например валуны, галька и т. д., магазинируются в выработанном пространстве камеры 6 на днище последней. Под действием воды неразупрочненные кус ки замагазинированных пород постепенно дезинтегрируются на более мелкие. После размыва пород нижнего...

Номер патента: 1395830

Опубликовано: 15.05.1988

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: горизонтов, извлечения, ископаемых, полезных, продуктивных

...горная масса с большим содержанием ценного полезного компонента - тяжелого металла. Для устранения потерь этого металла в скважине 1 размещают скважинную вьпцелачивающую установку, включающую скважинный насос 4, размещае 3 / мый в леребуре скважины 1, подъемную- колонну 5 для вьдачи раствора и раствороподающую колонну 6 с форсункой 7,С помощью этой устанозки понижают уровень жидкости в камере 2 ниже дни 40 ща 3 и подают по колонне б вьпцелачивающий раствор, например, цианиды, При этом производят круговое орошение скопившейся на днище 3 горной массы вращением колонны 6 с форсункой 7. Общее направление кругового ороше-. ния - от стенок камеры 2 к скважине 1. При максимальном диаметре круга орошения зыщелачивающий раствор по - падает...

Номер патента: 1384760

Опубликовано: 30.03.1988

Авторы: Колов, Петрищев, Смирнов, Черней

МПК: E21C 45/00

Метки: ископаемых, месторождений, полезных

...в одной горизонтальной плоскости, при этом ось 9 дополнительного гидромонитора 4 пересекает ось 10 основного гидромонитора в точке А, расположенной от оси 11 устройства на расстоянии, равном проектному радиусу Й образующейся при опробовании подземной камеры 2.Способ осуществляют следующим образом.Бурят скважину 13, вскрывающую подлежащий опробованию интервал 14. В пределах пересечения скважиной 13 налегающих пород 15 ее закрепляют обсадной колонной 16, В скважину 13 опускают устройство, подают в полость колонны 1 напорную воду и начинают послойный размыв подлежащего опробованию продуктивного интервала 14 струями рабочей жидкости (напорной воды), истекающей из гидромониторов 3 и 4. Образующая в процессе размыва слоя 17 гидросмесь...

Номер патента: 1384759

Опубликовано: 30.03.1988

Авторы: Колов, Петрищев, Смирнов, Черней

МПК: E21C 45/00

Метки: агрегат, гидромониторный

...гидромонитора 4 в нижнем крайнем положении своего хода и перекрытии канала гидромонитора 4 при открытом отверстии 9 перегородки 8 в крайнем верхнем положении своего хода, Длина хода поршня 12 устанавливается из условия обеспечения открытых канала гидромонитора 4 и отверстия перегородки 8 в промежуточном положении поршня 12. Для ограничения хода поршня 12 внешняя колонна 1 снабжена стопорами 14,Поршень 12 может быть снабжен дроссельными иглами 15, расположенными со стороны перегородки 8 и установленными со 1 О 15 20 30 40 50 осно с отверстиями 9 перегородки 8. Такими же дроссельными иглами 16 может быть снабжена перегородка 8. В этом случае они устанавливаются со стороны поршня 12 соосно с отверстиями 13 поршня.Гидромониторный агрегат...

Номер патента: 1372045

Опубликовано: 07.02.1988

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: извлечения, мощных, подземных, формаций

...3 проводят 30до границ свода, т.е. прореэку врубов осуществляют с расположением ихзабоев на поверхности 5 указанногосвода 4. Проведение врубов 3 до границ свода 4 обеспечивает разупрочнение массива пород в объеме свода,но не нарушает структуры породы эапределами этого свода. Количествоврубов принимают на основании опытныхэкспериментов в зависимости от 40свойств пород с учетом того, что породы в пределах свода 4 должны бытьослаблены настолько, чтобы их обрушение при выемке камеры носило упорядоченный характер, а размеры обрушающихся консолей были бы минимальны. После проведения указанных врубов 3 приступают к гидравлической отработке массива под ними с круговым размывом пород в пределах выемочной50 камеры и с выдачей размытой породы...

Номер патента: 1366637

Опубликовано: 15.01.1988

Авторы: Козлов, Кругликов, Фонберштейн, Черней

МПК: E21B 47/08

Метки: диаметра, камер, подземных, профиля

...определения диаметра и профиля подземных камер, атакже возможности одновременного визуального обзора стенок камеры.Сущность изобретения заключаетсяв следующем.На стенку камеры проецируется неточка, а световая полоса, по изображению которой на телеэкране можетбыть определена сразу часть горизонтального профиля камеры (ограниченного углом обзора телекамеры) безперемещения источника светового луча,что значительно повышает скоростьизмерения.Задавшись точкой изображения полосы (например, центральной), можно определить диаметр камеры, а перемещаясветовой луч - профиль камеры по вертикали и в других направлениях.Применение в качестве фиксирующихэлементов строк телеэкрана значительно повышает точность измерения, аследовательно,...

Номер патента: 1364728

Опубликовано: 07.01.1988

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: гидромонитора, работой, скважинного

...давлениянапорного рабочего агента.После этого шланг 3 с исполнительным органом и канатом спускают до горизонта размыва, при спуске весь веспринимает на себя шланг, а канат находится в ослабленном положении.После достижения исполнительныморганом 2 горизонта размыва от насоса по шлангу 3 к исполнительному орзоны размыва рабочего органа (РО) 2гидромонитора на гибком шланге (Ш) 3.На концевую часть Ш 3 навивают канат 4, который жестко соединен с РО 2.Интервал и шаг навивки каната 4 определяют в зависимости от типа Ш 3,глубины размыва и давления напорногорабочего агента. После достижения РО2 горизонта размыва по Ш 3 к РО 2 подают под давлением рабочий агент. Дляобеспечения кругового размыва канат 4 Изобретение относится к области горного...

Номер патента: 1364702

Опубликовано: 07.01.1988

Авторы: Мазуркевич, Подмарков, Смирнов, Фонберштейн, Черней

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, пластов, полезных, слабопроницаемых

...непосредственно под водоупором 2. В закачные колонны 6 нагнетают кольматируюп 1 ий флюид, например раствор синтетической смолы, содовый раствор, воздух и т.д., с его временнным отводом через перфорацию 9 откачных колонн 7 до достижения кольматацией максимального коэффициента охвата по мощности высокопроницаемых пород 3. Поперечная фильтрация кольматанта по мощности пород 3, т.е. от закачных скважин 4 непосредственно от пласта 1 к откачным скважинам 5 непосредственно под водоупором 2, обеспечивает максимальный коэффициент охвата кольматантом всей мощности высокопроницаемых пород 3 и равномерное распределение этого кольматанта в породах 3, при этом непосредСтвенно над пластом 1 у откачных скважин 5 остается зона 10, не охваченная...

Номер патента: 1362830

Опубликовано: 30.12.1987

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, скважины, формаций

...4 на за 45магазинированные в ней породы опускают пульпоподъемную колонну 5, а затем с помощью скважинного гидромонитора 3 путем его вращения производяткруговой послойный размыв пород собразованием цилиндрической выемочной камеры.в последовательности отверхней границы извлечения к нижней.При этом при отработке верхних слоевгорная масса поступает через заходкук всасу пульпоподъемной колонны, опирающейся на замагазинированные породы, а по мере понижения работ произ 30водят размыв замагазинированных пород под пульпоподъемной колонной сее постепенным опусканием вслед запонижением уровня размыва,Благодаря тому, что за пульпоподьемной колонной располагается уже размытая горная масса, а не целик, указанная горная масса по мере пониженияуровня...

Номер патента: 1352061

Опубликовано: 15.11.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, формаций

...можно производить с помощью гидроперфораторов или с помощью кумулятивных зарядов взрывчатого вещества.После сбойки скважин в первой сква жине 1 располагают гидромониторный агрегат, представляющий собой пульпоподъемную колонну 6 с гидроэлеватором 7 и гидромонитором 8, а также с хвостовиком 9, который сообщен с насадками гидроэлеватора 7 и гидромо 2нитора 8, при этом в нижнем торцехвостовика 9 выполнено отверстие дляввода жидкости в хвостовик и далее вуказанные насадки. Хвостовик 9 раз мещают в колонне 3 таким образом,чтобы пакер 10 взаимодействовал состенками колонны и находился у ееверхнего торца, т.е. у нижней границы интервала извлечения. При такомположении насадка гидромонитора 8должна находиться под верхней границей извлечения.Затем...

Номер патента: 1350720

Опубликовано: 07.11.1987

Авторы: Вильке, Хартманн, Херрманн, Хульч, Черней

МПК: H01S 3/20

Метки: активная, лазеров, органических, растворах, соединений, среда

...8 с выходным зеркалом. Во время работы лазера кювета не двигается. Длина резонатора составляет160 мм. В качестве источника накачкииспользуется азотный лазер типа101 300 Академии наук ГДР, излучениекоторого фокусируется в кювету цилиндрической линзой, Мощность азотноголазера составляет 250 кВт,(500 мкВт св 2 нс). Энергию азотного лазера илазера на растворе органического соединения измеряют пироприемником3-05 Фирмы Мо 1 ес 1 гоп СогрогаЫопи Фотодиодом БР 103 Фирмы УЕВ МегаГпг РегпзеЬе 1 еЮгопЖ с помощью фильтров и динамического конденсаторногоэлектрометра.П р и м е р 2, 2-17 -(Пирролиди/3нил)-кумарил -7-(1-пирролидинил)-бензопирилиевый перхлорат (Сг139) в концентрации 1,0 10 моль/лпри комнатной температуре растворяют в КР 1 Р или в...

Номер патента: 1348518

Опубликовано: 30.10.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 41/00, E21C 41/02

Метки: комбинированной, крутопадающих, разработки, рудных, тел

...и через скважины и герметизаторы иод давлением подают воздух. Восходящие потоки воздуха интенсифицируют процесс дезинтеграции пород рудного тела, которые сами по себе склонны к дезинтеграции под действием 20 воды. В летний период ири дезинтеграции мелкодисиерсная фракция всплывает к разделу газ-жидкость, откуда она отводится с помо(цью плавучих всасывающих установок, а крупные фракции постепенно скапливаются над камерами.Для обеспечения безопасной эксплуатации месторождения в зимний период при наличии устойчивого ледового покрытия над зоной заводнения в этом ледовом покрытии бурят отводные скважины и закачные скважины. В указанных скважинах устанавливают эксплуатационные колонны, а на ледовом покрытии размещают трубопроводные...

Номер патента: 1346798

Опубликовано: 23.10.1987

Авторы: Ишукин, Козлов, Лучинин, Смирнов, Черней

МПК: E21C 45/00

Метки: гидравлического, извлечения, подземных, формаций

...эллипсовидных камер в смежных слоях друг относительно друга, например, на 90 периферийные эоны массива твердеющей закладки в 40 каждом слое опираются на целики 5. Это обеспечивает устойчивость всей конструкции иэ твердеющей закладки, а следовательно, и устойчивость пород в камере, в которой производится выемка. Так, к примеру, если даже и произойдет обрушение пород целиков 5 в выемочную камеру, то, во-первых, устойчивость конструкции и камеры будет обеспечиваться тем, что закладочный массив в нижележащем слое опирается на целики 6 массива форма" ции, а, во-вторых, обрушенные породы целиков 5 могут быть размыты струей под защитой монолита закладки в ниже лежащем слое и выданы на поверхность.1Однако так как при отработке формаций...

Номер патента: 1346796

Опубликовано: 23.10.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: гидравлического, горизонтов, извлечения, мощных, продуктивных

...к верхней 8. При этом при отбойнике в слое 5 образуется уступ 9, который предотвращает выброс пульпы вверх, и вся пульпа направляется скоростными потоками по образуемой при размыве слоя 5 траншее вниз к всасу выдачного устройства агрегата 2, что существенно, по сравнению с известным способом, улучшает условия доставки, После гидроотбойки слоя 5 перемещают струю 6 в той же вертикальной плоскости от отметки 8 к отметке 7 и смывают всю оставшуюся на днище камеры горную массу к всасу выдачного устройства.После выемки очередного слоя 5 в одной заходке поворачивают агрегат с расположением насадки напротив смежной заходки и производят выемку очередного слоя в последней, и таким образом осуществляют гидроотбойку слоев в заходках по кругу....

Номер патента: 1346770

Опубликовано: 23.10.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

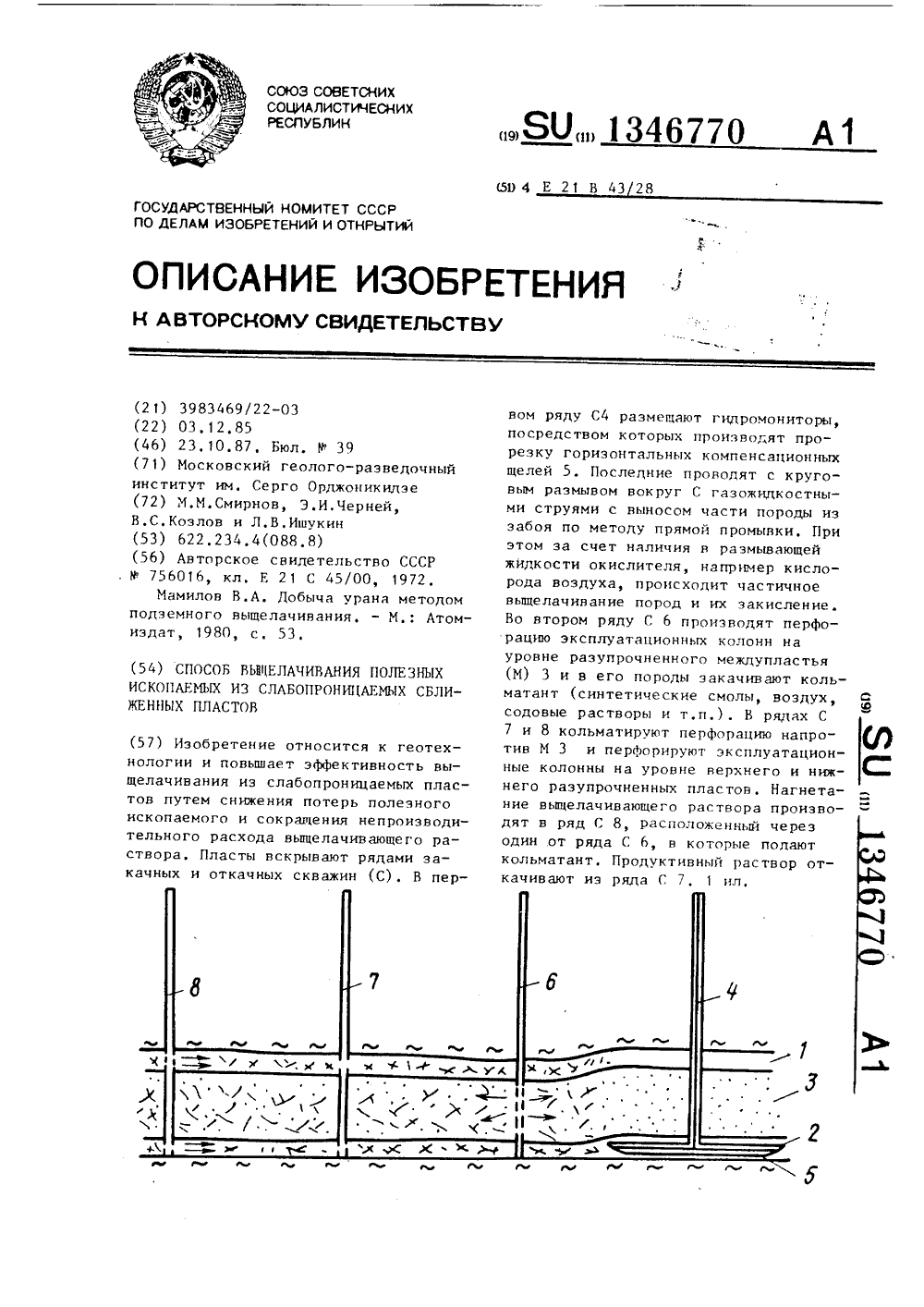

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, пластов, полезных, сближенных, слабопроницаемых

...2 залегают водоупоры, д в породах междупластья 3 - высокопроницаемые породьс,В первом ряду скважин 4 по фронту развития горных работ размещают сква жиццые гидромониторы, с помощью которых в пределах цижцего пласта 2 производят прореэку горизоцтальньсх компенсационных пелей 5. Цели прово - дят горпзоцтдпьцымсг с круговым раз - мывом вокруг скважин 4 газожидкостными струями с выносом части породсиз забоя по методу прямой прокьсвк,За счет присутствия н размывднпцей жидкости окислителя, например, кислорода воздухд, происходит частичноеВЫЩЕЛаЧИНаНИЕ ПсРОД ПЛДСта И ИХ .Дкисление, Цри этом высоту щелей иих площадь присимдют такими, стобыобеспечите, рых.сессе нижнего пласта2 и принудительное обрушение породмеждуплдстья 1 и верхнего...

Номер патента: 1343021

Опубликовано: 07.10.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: горизонтов, извлечения, продуктивных

...в зависимости от горно-геологических условий на основании испытаний в натурных условиях,Затем в периферийных скважинахразмещают инъекторные гидромониторы5, представляющие собой двухтрубнуюконструкцию. По одной колонне к верхней насадке под большим давлениемподается вода, а по другой колонне книжней насадке - твердеющий материал.3 направлении снизу вверх поворотоминъекторного гидромонитора производят 40рыхление пород по поверхности с одновременным вводом в разрыхляемые породы твердеющего материала, напримерцементного молока, синтетической смолы и т,д, Благодаря этому в породах 45формируются столбчатые опорные элементы 6 с высокой несущей способностью,После твердения материала элементов 6 над эксплуатационной скважиной 2 размещают...

Номер патента: 1343020

Опубликовано: 07.10.1987

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, формаций

...даже та часть пород, которая не обладает положительной плавучестью, выносится на поверхность по колонне, При этом эффективность гидроподъема также существенно повышается. ектор, который представляет собойтрехтрубттую конструкцию малого диаметра. По одной трубе подается под по другим труояьт - компоцецты вспецпвяющейся пластмасс.ы, которые поддавлением вводятся в замягазинировацные фракции через коцпентричные одна отоцосительно другой насадки, При истечении компоцентов ттспенивяющейся пластмассы происходит их реакция и образуется пластическая масса с большоп лорис.тостью, Л качестве вспенивающейся пластмассы могут быть исполь Ф о р м у л а и з о б р е т е н и язовяны: пецополпуретаны ППУ, пенопласт ФРПи т.д.,г 1 гтя лучшего ввода...

Номер патента: 1328526

Опубликовано: 07.08.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: емкостей, образования, подземных, скважины

...твердеющий материал, например цементный раствор. При размыве заходок после твердения материала, вокруг скважины 1 на уровне заходок 3 образуется зона ушнрения скважины, заполненная твердеющим материалом, Из-.за наличия этой зоны размыв целиков 4 на уровне расположения заходок 3 становится невозможным.. Для создания сплошного перекрытия после набора прочности твердеющим материалов в заходках 3 поднимают скважинный гидромониторный агрегат 2 и производят размыв аналогичных заходок 6 на более высоком уровне. Дан, ные заходки смещают относительно заходок 3 и располагают над целиками 4, при этом при размыве заходок 6 контуры последних налагают .на контуры заходок 3 с образованием эон 7 наложения в пределах границы 5 извлечения, т.е....

Номер патента: 1328525

Опубликовано: 07.08.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, формаций

...заходки шириной 4 м и радиусом 7 м в песчано- глинистых породах с включением галечника при давлении напорного рабочего агента 5 МПа и расходе 4 О м /ч зона скопления горной массы располагается на расстоянии 2-3 м от забоя.После определения расположения предполагаемой зоны скопления горной5 10 15 массы бурят периферийные скважины 6,которыми сообщают выемочную камеру 5с водоносным горизонтом в налегающих породах, при этом укаэанные скважины 6 располагают непосредственнонад предполагаемой зоной 4 скоплениягорной массы при максимальном радиусе размыва. Скважины 6 могут бытьпробурены с небольшим диаметром ипри необходимости обсажены. Для сообщения полости скважины с водоносным горизонтом в обсадных колоннахможет быть произведена...

Номер патента: 1328523

Опубликовано: 07.08.1987

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: гидродобычи, мощных, подземных, скважинной, формаций

...струи, Укаэанный момент можно определять с помощью различных способов и средств,например с помощью электродатчиков, 10 Однако целесообразней судить о затоплении струи по акустическим характеристикам, так как даже при большойглубине камеры с помощью акустического датчика, установленного на поверх ности, можно беэ труда определить,когда струя работает в осушенном забое, а когда в затопленном.После затопления струи эа счетпревентора герметизируют устье сква жины и через превентор начинают нагнетать в камеру,4 жидкость по методу обратной промывки, при этом шариковый клапан выносится на поверхность, а при заглублении всаса в за магазинированную горную массу последняя по колонне выходит на поверхность.После выдачи всей...

Номер патента: 1326730

Опубликовано: 30.07.1987

Авторы: Дерябин, Кругликов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: гидродобычи, скважинной

...гидроэлеватора при незатопленной скважине определяется давлением, действующим в гидроэлеваторе, и определенным конструктивным соотношением основных деталей: конструкцией насадки гидроэлеватора, пульпопровода, расстоянием от насадки до пульпопровода. При глубине более высоты подъема пульпы происходит затопление скважины, и гидромонитор вынужден работать в затопленном забое что значительно снижает производительность. 15Целью изобретения является увеличение высоты подъема пульпы.На чертеже изображено устройство для скважинной гидродобычи, вертикальный разрез.Устройство содержит наружную колонну 1, внутреннюю колонну 2, гидродобычной снаряд 3 с размещенными в забойной части его корпуса гидромонитором 4 с насадкой 5, гидроэлеватором 6 с...

Номер патента: 1326726

Опубликовано: 30.07.1987

Авторы: Атакулов, Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, пластов, полезных, слабопроницаемых

...хорошо проницаемых пород, залегающих между пластом и нижним водоупором, рабочие интервалы нагнетательных сква- жин располагают непосредственно над замковыми частями синклинальных участков, а рабочие интервалы откачных скважин - под замковыми частями антиклинальных участков.После бурения скважин 2 и 3 и расположения их рабочих интервалов, т.е. фильтров, в нагнетательные скважины 2 закачивают выщелачивающий раствор, например сернокислотный, под давлением, обеспечивающим фильтрацию раствора через пласт к откачным скважинам 3, из которых продуктивный раствор откачивают для последующей переработки. При указанном выше расположениирабочих интервалов скважин выравнивается длина пути по вертикали фильтрационных потоков от нагнетательных 2 до...

Номер патента: 1326725

Опубликовано: 30.07.1987

Авторы: Атакулов, Ишукин, Смирнов, Фонберштейн, Черней

МПК: E21B 43/04, E21B 43/28

Метки: геотехнологической, добычи, зоны, ископаемых, полезных, прифильтровой, скважин, эксплуатационных

...повышением устойчивости пород.Способ осуществляют следующим образом.Например, производят обработку 15 прифильтровой зоны откачнойскважины при выщелачивании металлов. После бурения скважины к продуктивному горизонту, представленному неустойчивыми породами с низкими фильтрационными свойствами, в этой скважине размещают гидромониторный агрегат на конце которого установлен гидромонитор с рядом радиально направленных насадок, диаметры которых принимают 25 в зависимости от используемого фильтрующего материала (например 3-, 4 мм). На поверхности в специальном смесителе подготавливают текучую суспензию, представляющую собой смесь воды, дис- З 0 пергированного в ней однокомпонентного связующего материала, например полимерной смолы, в...

Номер патента: 1323722

Опубликовано: 15.07.1987

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, формаций

...путем обеспечения устойчивого состояния скважины и улучшения дезинтеграции пород.На чертеже представлена схема, иллю 10 стрируюшая предлагаемый способ.Подземную формацию вскрывают наклонной скважиной 1, угол наклона которой меньше угла сдвижения пород при извлечении. Угол сдвижения пород определяют на основе известных методик, а также эмпирическим путем.В скважине 1 размещают пульповыдачную колонну 2, торец которой выполнен со срезом, направленным вверх. В пульповыдач - ную колонну 2 заводят напорную колонну 3 с гидромониторной насадкой 4, направлен 20 ной вверх, и насадкой 5 для эжектирования пульпы. После этого по напорной колонне 3 под давлением, необходимым для размыва пород, подают газожидкостную смесь, в частности смесь воды...

Номер патента: 1323721

Опубликовано: 15.07.1987

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: дезинтеграции, извлечении, подземных, пород, скважины, формаций

...размещают скважинный гидромонитор 1 с насадкой 2. Затем по напорному ставу гидромонитора 1 к насадке 2 под давлением, необходимым для разрушения пород повышенной крепости, например под давлением 30 МПа, подают на порный рабочий агент, например воду. Гидроотбойку пород производят сначала в восходягцем порядке по всей высоте интервала извлечения врубовой бороздой 3 по винтовой траектории 4, при этом осуществляют ее таким образом, чтобы врубовая борозда 3 в каждом витке примыкала к этой же борозде в смежных витках, т. е. в вышележащем и нижележащем витках. За счет этого образуется своеобразная ребристая поверхность на забое выемочной камеры 5. Гидроотбойка осуществляется за счет медленного вращения става гидромонитора 1 при...
