C08F 222/02 — кислоты; их металлические или аммониевые соли

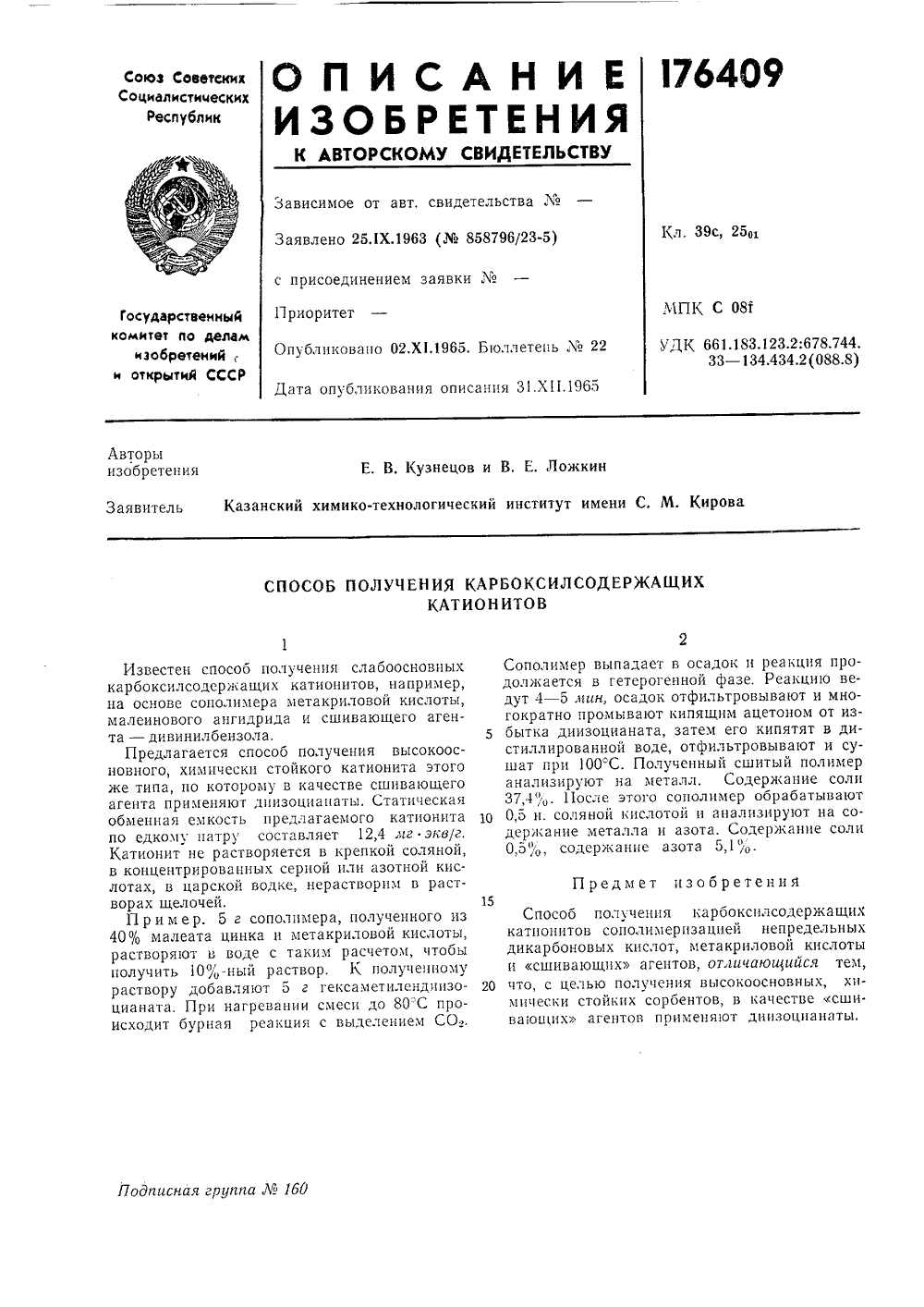

Номер патента: 176409

Опубликовано: 01.01.1965

Авторы: Кузнецов, Ложкин

МПК: C08F 222/02

Метки: карбоксилсодержащих, катионитов

...высокоосновного, химически стойкого катионита этого же типа, по которому в качестве сшивающего агента применяют диизоцианаты. Статическая обменная емкость предлагаемого катионита 10 по едкому натру составляет 12,4 яг экв/г. Катионит не растворяется в крепкой соляной, в концентрированных серной или азотной кислотах, в царской водке, нерастворим в растворах щелочей. 15П р и м е р. 5 г сополнмера, полученного из 40% малеата цинка и метакриловой кислоты, растворяют ь воде с таким расчетом, чтобы получить 100-ный раствор. К полученному раствору добавляют 5 г гексаметилендинзо цианата, При нагревании смеси до 80"С происходит бурная реакция с выделением СО Сополимер выпадает в осадок н реакция продолжается в гетерогенной фазе. Реакцию...

Номер патента: 328100

Опубликовано: 01.01.1972

Авторы: Баранова, Гришко, Желобасва, Игнатова, Камчатова, Конькоп, Машкова, Мнацаканов, Муравл

МПК: C08F 2/22, C08F 218/08, C08F 222/02 ...

Метки: винилацетатаit, дисперсий, основе

...эксикаторе до установления равновесной влажности.Физико-механические характеристики пленок 15 снимают ца приборе Поляци. Получают дисперсии со следу 1 ощим и свойствами:Сухой остаток, ,(о 50 - 54 Вязкость по Гепплеру, с-пуаз 220 - 250 Размер частиц, .цк до 1 20 Дисперсии обладают хорошей способностьюк коалесценции.Физико-мехацичскис свойства пленок, полученных с использованием несимметричных малеинатов, приведены в таблице. В этой же 25 таблице пп. 5, 6 табл.), приведены для сравнения свойства пленок на основе вицилацетата и малеинатов высших спиртов, полученных одцостадийцым способом введением спиртов.328100 Водостойкость Предел прочности прп разрыве,кг,с,иОтносительное удлинениепри разрыве, в Несимметричные Исходное потери в весе...

Номер патента: 543653

Опубликовано: 25.01.1977

Авторы: Аскаров, Гафуров, Мансурходжаева

МПК: C08F 222/02

Метки: водорастворимых, полиэлектролитов

...в присутствии перекиси бензоила при нагревании. Затем полученную смесь выдерживают при этой температуре, в результате чего выпадает осадок,и затем промывают готовый543653 трупп в калиевой соли стиролсульфокислоты возможно получение полиэлектролитов с содержанием разливочных легкодоступных ионогенных групп, обладающих высокой обменной емкостью и хорошей флокулирующей и коагулирующей способностью.Приме р. В трехгорлую колбу, снабженную мешалкой и обратным холодильником, загру. жают 13 г (0,1 моль) итаконовой кислоты, 50 мл диметилформамнда (ДМФА), 0,967 г (0,2 моль) перекиси бензоила и 22,2 г (0,1 моль) калиевой соли стиролсульфокислоты, Затем полученную Полиэлектролит Состав ИонообменВремя полного осаждения твердой фазы...

Номер патента: 891694

Опубликовано: 23.12.1981

Авторы: Вирник, Воронов, Киселев, Кожанова, Пучин

МПК: C08F 222/02

Метки: 2-ди-метил-5, винилпиридинийметилсульфата, водных, диметилвинилэтинилметил, линейные, модификации, полимеризации, проведения, процессов, радикальных, растворах, сополимеры, статистические, трет-бутилпероксида

...интенсивные полосы поглощения 876 см , подтверждающие наличие пероксидной связи, и полосы 3402 свг, относящиеся К связи И - СН. В целом структура макромолекулы линейная.П р и м е р 2. В 101,2 мл этиленового спирта,(абсолютированного) 5 19 15 20 2 30 35 растворяют 21, 4 г 1, 2;диметил-винилпиридинийметилсульфата, 8,58 г диметилвинилэтинилметил-трет-бутилперекиси и 0,3 г перекиси бензоила, раствор продувают, сухим аргоном в течение 3 ч и переносят в стеклянную градуированную ампулу в токе аргона, после чего амнулу затаивают. После термостатирования при 70 С в течение 10 ч конверсия составляет 68 . Очищенный переосаждением сополимер содержит звенья: диметилвннилэтинилметил-трет-бутилперекиси 19,66...

Номер патента: 1182055

Опубликовано: 30.09.1985

Авторы: Андрианова, Зуевский, Лапук, Лопухин, Рыженков, Ямсков

МПК: C08F 222/02, C08F 226/10, C08F 8/14 ...

Метки: винилпирролидона, дигитонина, кислотой, малеиновой, соединение, сополимера

...реакции обусловленатем, что процесс ацилирования дигитонина сополимером винилпирролидонапротекает и при комнатной температуре, однако количество дигитонина всоставе целевого продукта снижаетсявдвое. Увеличение температуры вышеО,90 С приводит к увеличению молекулярного веса соединения, что снижаетрастворимость целевого продукта вводе. Последнее может препятствоватьиспользованию целевого продукта поназначению. Оптимальной температуройпроцесса является 60"С,П р и м е р 1, 2 г сополимеравинилпирролидона с малеиновым ангидридом, 1 г дигитонина и 10 мп диметилформамида помещают в колбу инагревают после растворения при комнатной температуре до 90 С в течение30 мин. Реакционную смесь охлаждают,добавляют 0,5 мп воды и...

Номер патента: 1392076

Опубликовано: 30.04.1988

Авторы: Новиков, Царик

МПК: C08F 212/36, C08F 222/02, C08F 8/12 ...

Метки: карбоксильных, катионитов

...600 мас,ч. воды,2 мас.ч, крахмала, 25 мас.ч. глицерина. Смесь при перемешивании нагреваоют до 75 С и вводят мономерную смесь,состоящую из 25 мас,ч. И-Фенилимидамалеиновой кислоты, 75 мас,ч. технического дивинилбензола, 150 мас.ч. бензилового спирта, 3 мас.ч, перекисиобензоила, Реакцию ведут при 75 С соскоростью 1000 об/мин механическоймешалки в течение 6 ч, сополимер обрабатывают как в примере 1. Получают катионит со статической обменнойемкостью 3,83 мг-экв/г, удельнойповерхностью 5.3 м/г, набухаемостьюв 1 н. гидроксиде натрия 1, 1 и объемом пор 0,4 см /г. П р и м е р 4. В четырехгорлыйстеклянный реактор, снабженный обратным холодильником, термометром,механической мешалкой, помещают660 мас,ч. воды, 2 мас.ч. крахмала,25 мас.ч....
