C03B 23/047 — вытягиванием
Приспособление для непрерывного формования многоканальной стеклянной трубки
Номер патента: 110785
Опубликовано: 01.01.1957
Автор: Орлов
МПК: C03B 23/047
Метки: многоканальной, непрерывного, стеклянной, трубки, формования
...которой производится разогрев до размягчения готового полого одцоканалыюго стеклоизделця, например. одноканальной стеклянной трубки.Как видно из че 5 тежа, ца плите ) жестко укреплены две стойки 2,5, несущие профилировацные обжимные ролики 4 и 5.Ролик 4 приводится во вращение трением протягиваемой трубки либо от электродвигателя с регулируемым числом оборотов для согласования окружной скорости с лицейноц скоростью трубки. Ролик 5 укреплен на стойке подвижно посредством шарнира 6 или подьемно-опускной по стойке муфты. Ролик 5 прижимается к ролику 4 контргрузом 7 цлп пружиной.Приспособление устанавливают на полу цеха близ машины, формующей одноканальные трубки, цл 5 близ печи. разогревающей готовые одноканальные стеклоизделця.Ролик 5...
Машина для изготовления стеклянных труб с фланцами
Номер патента: 112659
Опубликовано: 01.01.1958
Авторы: Губин, Кагановский, Элькинсон
МПК: C03B 23/047, C03B 37/025
Метки: стеклянных, труб, фланцами
...его прижимной ролик выполнен с фасонной поверхностью, снабженной двумя Выточками, для формования двух фланцев и о"трой режущей кромкой между выточками для облегчения разрезки труб. Эта машина также имеетоправку и вилку, укрепленную на конце водила, поворотного на оси, по-,средством которой при формовании трубы нить стекломассы подаетсяправым бортом 10 фасонного прижимного ролика 11 под отжимной ролик, Для формования фланца 12 на трубе 13 этот ролик переставляетсявправо так, чтобы правая кромка среднего выступа 14 ролика оказаласьВ одной плоско,:ти с правой же кромкой вспомогательного ролика 7; вилку поворачивают так, чтобы нить подавалась в щель, образуемую про.точкой 15, пока фланец не будет отформован. После окончания формования...
Установка для изготовления изделий из стеклянной трубки
Номер патента: 122588
Опубликовано: 01.01.1959
Автор: Мариничев
МПК: C03B 23/047
Метки: стеклянной, трубки
...стеклянной (пирексовой) трубки производится платиновой спиралью.На чертеже схематически изобра а установка в вертикальном разрезе.Она снабжена зажимами 1, удерживающими стеклянную трубку 2. Лепестки 3 зажимов, выполненных в виде цанги, находятся постоянно в сжатом положении под действием спиральной пружины 4, давящей на конус, сжимающий зажимы. Перед заправкой трубки в зажим пружину сжимают, при этом раздвигаются лепестки зажима.Под верхним зажимом находится платиновая спираль 5. Спираль зажимается в двух латунных держателях, закрепленных в эбонитовой колодке, которая соединена с подвижной кареткой (на чертеже не показаны). В результате этого спираль может перемещаться из своего исходжен122588ного (рабочего) положения вниз и возвращаться...
Способ формования из стеклянной трубки стеклоизделия
Номер патента: 130166
Опубликовано: 01.01.1960
Авторы: Бальдвег, Смелов, Ткаченко, Черняк
МПК: C03B 23/04, C03B 23/045, C03B 23/047, C03B 37/025 ...
Метки: стеклоизделия, стеклянной, трубки, формования
...трубка 1, зажатая в двух синхронно вра 1 цаюгцихся патронах 2 и 3, разогревается горелкой 4 до температуры, при которой полдействием центробежных сил стекло разгоняется и приобретает заданную форму обкаткой о формующий ролик 5. Изменением линейнойскорости перемещения патрона можно регулировать толщину стенки изделия. Толщина стенки изделия Ьможет быть определена по формуле:й гв р з Кгде: бз - толщина стенки заготовки;д ., - средний диаметр заготовки;д- средний диаметр изделия;- коэффициент набора;ог - линейная скорость перемещения горелки;-. - линейная скорость перемещения патрона,Кинематическая схема, обеспечивающая выполнение предлагаемогоспособа, не имеет принципиального значения. Скорость перемпатрона может быть определена из...
156277
Номер патента: 156277
Опубликовано: 01.01.1963
МПК: C03B 23/045, C03B 23/047, C03B 37/025 ...
Метки: 156277

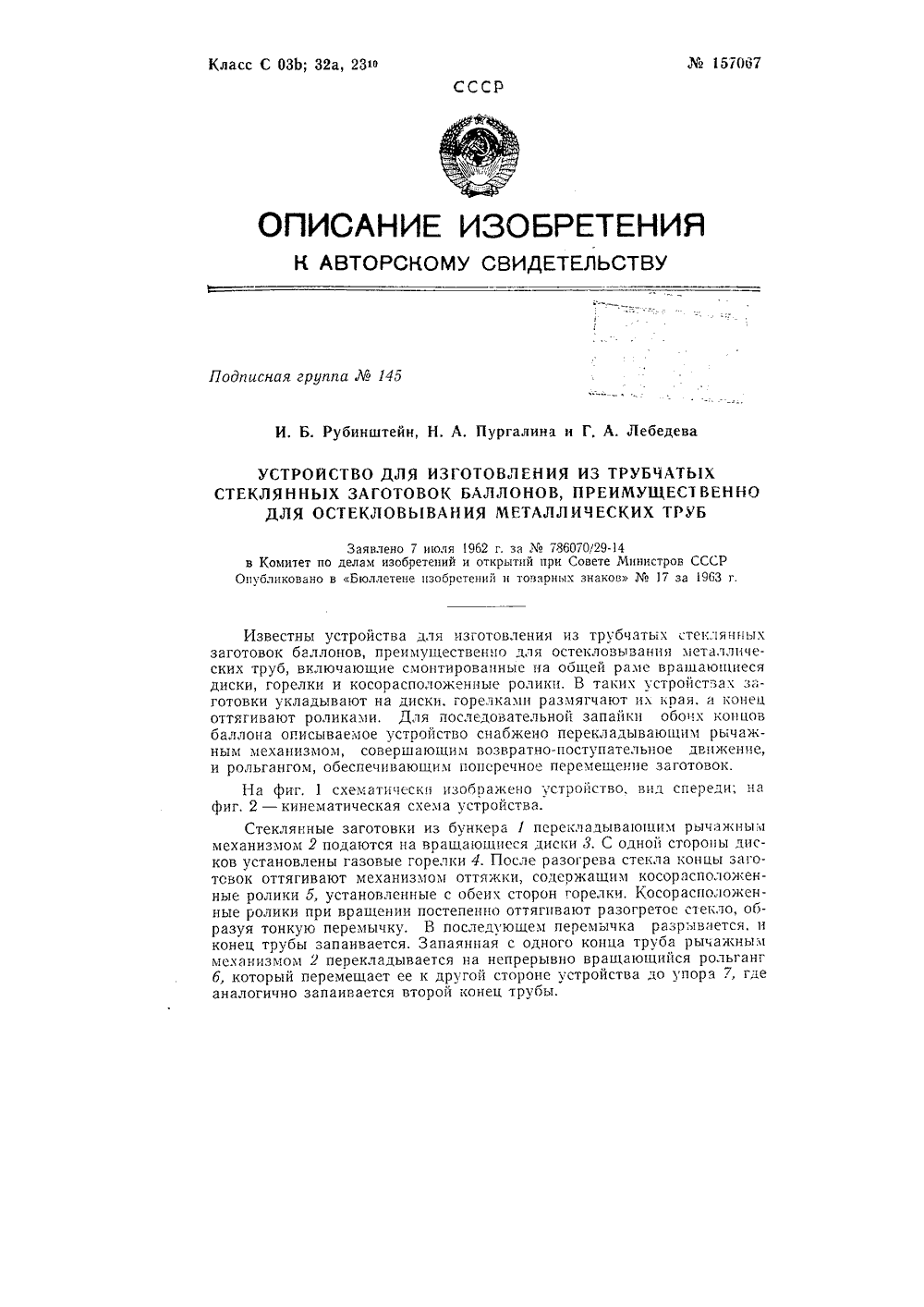

157067
Номер патента: 157067
Опубликовано: 01.01.1963
МПК: C03B 23/047
Метки: 157067
...концов баллона описываемое устройство снабжено перекладывающим рычажным механизмом, совершающим возвратно-поступательное движение, и рольгангом, обеспечивающим поперечное перемещение заготовок.На фиг. 1 схематически изображено устройство, вид спереди; на фиг. 2 - кинематическая схема устройства.Стеклянные заГОТОВКИ из бункера 1 переклядываюгццм рычажным механизмом 2 подаются на вращающиеся диски 3, С одной стороны дисков установлены газовые горелки 4. После разогрева стекла концы заготовок оттягивают механизмом оттяжки, содержащим косорясположенные ролики б, установленные с обеих сторон горелки, Косорасположенные ролики при вращении постепенно оттягивают разогретое стекло, образуя тонкую перемычку. В последующем перемь 1 чкя рязрыВяется,...
Установка для изготовления изделий из стеклянных трубок
Номер патента: 203174
Опубликовано: 01.01.1967
МПК: C03B 23/047
Метки: стеклянных, трубок
...ррсгулированиявытягивания раз для из рубок тем, чт аботкикции, оштангов елин из 122588,н,изации выхода оторным для по в кула солено и дч 51 силы а его вверсивстепени огретой овки в патронах вклюатем и соленоид, якорь убликовано 28.1 Х.1967. Бюллетеньага опубликования описания 20,ХП.1967 Основное авт. св,122588 выдано на устройство для изготовле 51 ия микропипеток из стеклянных трубок, состоящее из электропечи, кулачковых пагронов и соленоида, служащего для вытягивания трубки в разогретом месте.Предложенное устройство дополнительно снабжено роторным питателем и штанговым толкателем для подачи трубки в кулачковые патроны, а его элекгропечь и соленоид выполнены реверсивно подвижными для регулирования степени нагревания и силы...
Способ изготовления капилляров
Номер патента: 203859
Опубликовано: 01.01.1967
МПК: C03B 23/04, C03B 23/047, C03C 17/02 ...
Метки: капилляров
...- 1,5 лл из заготовок диаметром 8 - 12 лсл толщина слоя сырой эмали составляет 0,01 - 0,02 лисПросушенную после покрытия суспснзией эмали трубчатуо заготовку подвергают перетяжке на Вертикально устаОвне, сосспечнвающей получение раьномерного слоя эмали.Далее полученный капилляр подвергают термообработке в химически активной среде, например, в атмосфере водорода, которая обеспечивает получение проводящего слоя на основном стекле капилляра с удельным поверхностным сопротивлением в прсдсл ах 10 в - 10 в ол и на наружном слое эмали в пределах 10 в - 10 ол.Подбор и приготовление эмали происходит в таком порядке. Для стекол, состав которых пахследующих пределах (мол, %):2 О 3859 42 - 58 54 - 42 4 - 0 РоО Вв 3 ЯОа Составитель Л....
