B43L — Классные, грифельные и чертежные доски, чертежные приборы; вспомогательные принадлежности для письма и черчения

Номер патента: 18399

Опубликовано: 31.10.1930

Автор: Жеребцов

МПК: B43L 9/12, G01B 3/12, G01B 3/16 ...

Метки: прибор, типа, трисекции, углов, циркульного

...четырех поворотных ма одной общей оси 1 ножек 1, П, Ш, 1 У, снабженных соответственно концентрическими зубчатыми рейками 13, 14, П,И, которые сцеплены с двумя парами зубчатых колес б, 6, 9, Ю, укрепленных поворотно на ножках П и Ш. Зубчатые колеса с торцевых сторон выполнены в виде конических зубчаток и сцеплены друг с другом помощью промежуточных конических шестерен 3 и 8.При раздвигании крайних ножек 1 и 1 У, зубчатые колеса э и 10, перекатываясь одновременно по чертежному столу и зубча- М. Л,тын рейкам, сообщают при посредстве конических шестерен 3 и 8 и зубчатых колес 6 и 9 движение ножками П и Ш, прн чем соотношения между диаметрами колес б, 6 и 9, 10 подобраны с таким расчетом,что ножки Е 1 и П 1 отодвигаются от край них ножек на...

Номер патента: 18556

Опубликовано: 30.11.1930

Автор: Серчук

МПК: B43L 11/08

Метки: вычерчивания, прибор, эвольвент

...1 изображает видприбора спереди; фиг. 2 - то же, сбоку;фиг. 3 - то же, сверху. /От центральной стойки 8 с центром оотходят стержни 4, 5, на которых надетасвоими муфтами 9, 10 пластина 7, засто.пориваемая на стержне 5 вйнтом б, натребуемом расстоянии от центра о вращейия прибора. В пластинке 7 помещенползун АВ, несущий на одном из своихконцов А или В чертящее орудие, ас нижней стороны снабженный кре мальеркой 3, сцепленной с шестерней 2,которая получает движение от шестер;ни 1, катящейся по бумаге и своими заостренными зубцами устраняющая возможность скольжения по бумаге,По установлении пластины 7 и ползуна АВ с чертящим орудием на требующемся расстоянии от оси о приходит прибор во вращение вокруг центра о. Шестерня 1, заостренными...

Номер патента: 18557

Опубликовано: 30.11.1930

Автор: Серчук

МПК: B43L 9/00

Метки: вычерчивания, окружности, помощи, прибор, центра, частей

...основано на положении, что когда неизменный (тупой) угол скользит своими сторонами. относительно двух неподвижных точек по концам хорды, то его вершина описывает соответствующую этой хорде дугу. Т-об разная часть 1 устанавл ством двух визирующих лыванием иголок ее ко Установка угла, полученн производится помощью ложенного касательно к дуге б с нониусом 7, а зак посредством зажимного Черчение дуги произв тельно-вращательным чем для указания напра вычерчиваемой дуги сл и 14, расположенные на из средней точки Т-обра ви 4, 5 раздвижного угл по ребрам призм 2, 3 и ,средством связей 12, 1 пластинами 10, 11, повор нире на продолжении пляется карандаш 15, стинка 10 несет на свое нониус 7 для транспор прикрепленнои к ветк угла 5. ивается...

Номер патента: 18558

Опубликовано: 30.11.1930

Автор: Жеребцов

МПК: B43L 13/18

Метки: камера-обскура

...наклонно посредством винтов 21, 22, Лучи света 34, 35, 36 от чертежа или рисунка, помещенного под зеркалом 23, направляются последним в узкое колено 12 меха на линзы Е, В и, отражаясь последовательно от зеркал 27, 26, попадают в широкое колено 11, В колене 11 лучи направляются зеркалом 26 на наклонное зеркало 9 призматической камеры 3, отражаясь от которого, дают на плоскости 2, образующей дио ящика 1, изображение проектируемого чертежа. Линзы Е, В и зеркала 26, 27 соответственно помещены в удерживающие их рамки 15, 16, 17, снабясеиные отверстиями с резьбой, при чем рамки 15, 16 имеют по одному отверстию, а рамка 17 - два. Под коленами 11, 12 меха расположены два винта 13, 14, из которых винт 14 имеет по своей длине три резьбы 28,...

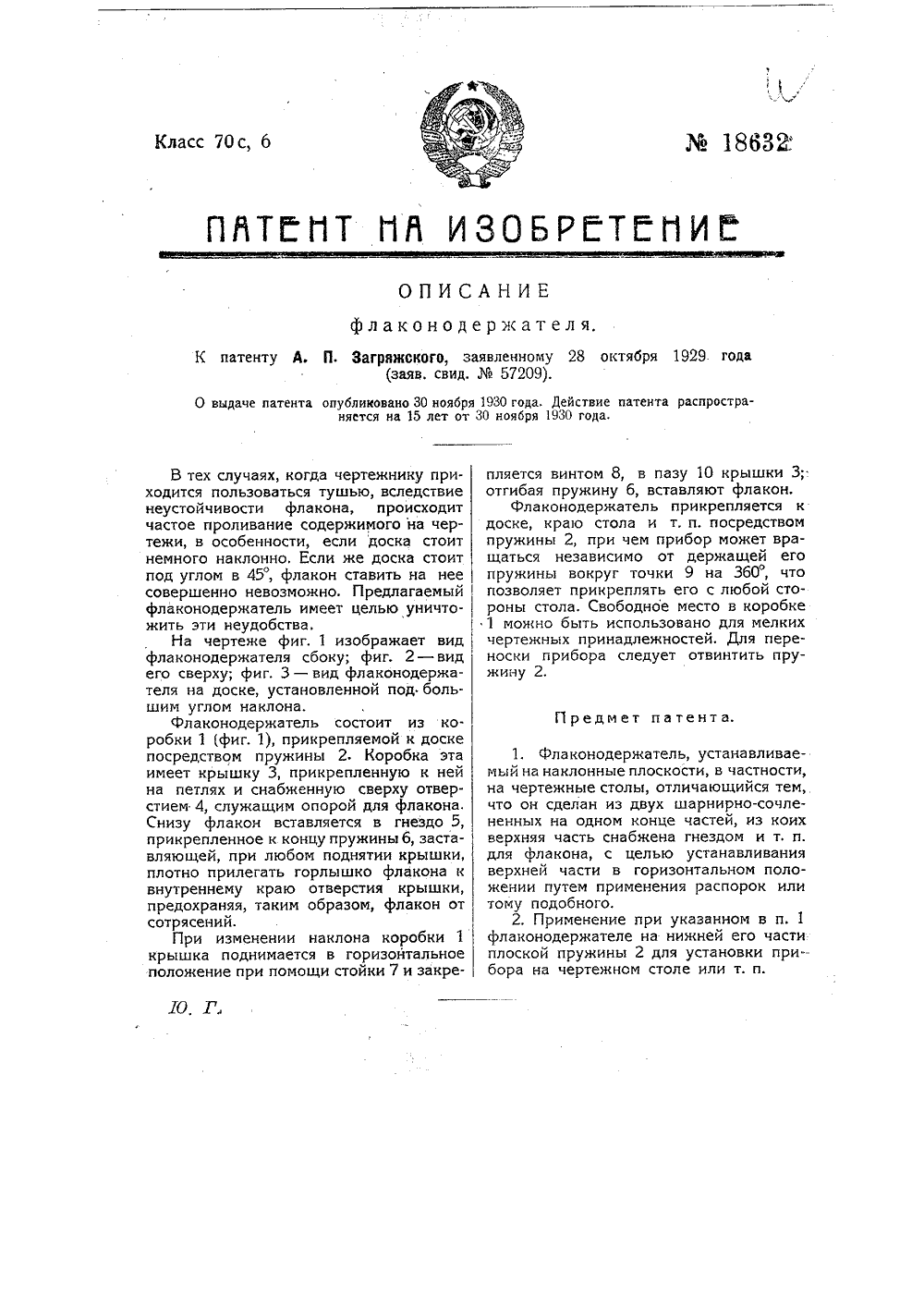

Номер патента: 18632

Опубликовано: 30.11.1930

Автор: Загряжский

МПК: B43L 25/00

Метки: флаконодержатель

...столы, отличающийся тем, что он сделан из двух шарнирно-сочлененных на одном конце частей, из коих верхняя часть снабжена гнездом и т. п. для флакона, с целью устанавливания верхней части в горизонтальном положении путем применения распорок или тому подобного,2. Применение при указанном в п, 1 флаконодержателе на нижней его части плоской пружины 2 для установки при бора на чертежном столе или т. п. В тех случаях, когда чертежнику приходится пользоваться тушью, вследствие неустойчивости флакона, происходит частое проливание содержимого на чертежи, в особенности, если доска стоит немного наклонно, Если же доска стоит под углом в 45, флакон ставить на нее совершенно невозможно. Предлагаемый флаконодержатель имеет целью уничтожить эти...

Номер патента: 18633

Опубликовано: 30.11.1930

Автор: Гудима

МПК: B43L 13/24

Метки: прибор, пунктирования

...для пунктирования состоит из помещенных в коробке 1 гладкого ведущего колеса 3, зубчатых колесиков 4, 5, б, 7, насаженных на одну общую ось 2, и оси 8, Ось 8 снабжена эксцентриковым пальцем и собачкой 9, которая может быть передвигаема по шпонке вдоль оси 8, Собачка 9 имеет ширину, соответствующую толщине зубчатых колесиков, и предназначена для сообщения оси 8 колебательных движений при вращении последних. Сидящий на оси 8 эксцентриковый палец снабжен конусом 10, сочлененным с ползушкой 11. Последняя ходит в направляющей 13 и отжим ается вниз упирающимся в нее стержнем 4 с пружиной, Рабочий инструмент 12 прикрепляется к ползушке 11 и получает колебательные движения от оси 8 через посредство эксцентрикового пальца с конусом 10. Перед...

Номер патента: 18634

Опубликовано: 30.11.1930

Автор: Медников

МПК: B43L 13/24

Метки: штрихования

...пользование добавочным рычажком 21 позволяет внопредложено в основном патенСущность нововведения сводится к тому, что приспособление прикрепляется к любому нертежному треугольнику. уже не на винтиках, а на струбцинках, с .введением добавочного рычажка для штрихования линий попеременно с разными интервалами и с таким размещением отдельных частей, которое обещает сохранять параллельность проводимых линий даже при некотором износе приспособления.На чертеже фиг. 1, 1 и Г изображают в трех проекциях нижнюю пластину приспособления, фиг, 2, 2 и 2" - то же, верхнюю пластину, фиг. 3 и 4 - .все приспособление в двух проекциях, фиг. 5, 5 и 5" и фиг. б, б и б" - соответственно два рычажка приспособления (каждый в трех проекциях).На любой стороне...

Номер патента: 19088

Опубликовано: 31.01.1931

Автор: Лебединский

МПК: B43L 13/24

Метки: прибор, штриховальный

...рабочей линейки по отношению к направляющей будет максимальным (на фиг, 1 упор г повернут на 90). Деления шкалы на щеке с можно нанести таким образом, чтобы они указывали величину желаемого перемещения рабочей линейки в .1(л, Кривая ограничивающего контура- 8 упора т, представляюшая собой одну или несколько совмещенных спиралей Архимеда, рассчитана таким образом, чтобы при данном соотношении и форме частей угол, на который поворачивается его упор, и шаг ползунка были бы величинами прямо пропорциональными, Угловое перемещение упораможет быть конструктивно достигнуто и в пределах свыше 180,В виде варианта направляющая линейка и может иметь оба упора подвижными. В таком случае верхний конец (по фиг. 1) линейки 0 получает устройство,...

Номер патента: 19486

Опубликовано: 28.02.1931

Автор: Чемеринский

МПК: B43L 13/24

Метки: 15451, выполнения, охарактеризованного, патенте, прибора, форма, штриховального

...линеек осуществляется, помещеннымиввыемках одной из них двумя плоскими пружинами. В предлагаемомм штриховальном приборе применена планка, шарнирно связанная с однойстороны с линейкой, а с другой - с регулиру 1 ощимн стержнями и служащая для передвижения одной линейки относительно другой.Изображенный на чертеже штриховальиый прибор состоит из двух линеек 2 и 8 и планки 6, шарнирно связанной с одной стороны с линейкой Я,асдругой - с регулирующими стержнями 3, Стержни 3 имеют винтовую нарезку и снабжены гайками 1, регулирующими шаг штрихования. Линейки 2 и 8 отталкиваются друг от друга посредством пружин 5. Регулирующие стержни 3 своими концами с одной стороны связаны с рычажками 7, являющимися выступами пластинок, прикрепленных к планке...

Номер патента: 19487

Опубликовано: 28.02.1931

Автор: Богаевский

МПК: B43L 13/02

Метки: линий, одинаковых, параллельных, проведения, расстояниях

...состоит из прямоугольной рамки В с наглухо закрепленной в середине линейкой А и из параллельных линеек А А такой же ширины, как и линейка А, расположенных по одну или по обе стороны от последней и сочлененных в концах с веерами (секторами) из радиальных пластинок 3 Х Л, Каждый пластинчатый сектор представляет собою одну жесткую систему, поворотно установленную в своем центре, при чем число пластинок равняется числу соединенных с ними линеек (на чертеже пронумерованы от 1 до 10). Сочлене,ние достигается с помощью пальцев 9 которые свободно ходят в прорезах Ри Л,приспособления длна одисоответственно сделанных во всех пла стинках У У и во всех линейках Л,Длины прорезов Ри Я рассчитаны такимобразом, что при поворотах пластинчатых...

Номер патента: 19791

Опубликовано: 31.03.1931

Автор: Мерлис

МПК: B43L 9/02

Метки: циркуль

...составляет. продолжение рукоятки и снабжена шкалой для указания измеряемого расстояния, состоит из обычных циркульных ножек 1, указате, лей 8 и 9 для циферблатов б и 7, шарнирно с ножками сочлененных колен, одно из которых несет свободно вращающийся на оси 11 зубчатый ролик 10 с нанесенными на последнем делениями иснабженную пружинкой иглу 1 ф, служа.щую указателем для делений ролика 10. Ножки 1 скреплены в головке 2 соответ-ствующей стальной осью, при чем раскрытие ножек 1 регулируется двумя рожками 3 со стрелкою 4, передвигающимися на вилке обоймы 5, с внешней стороны которой нанесены деления с численными показателями, Передвижение колен с циферблатами б и 7 происходит от укрепленных к ним шатунов 12, сходящихся к вилке 5 винтом 14....

Номер патента: 19792

Опубликовано: 31.03.1931

Автор: Уголев

МПК: B43L 11/02

Метки: вычерчивания, парабол, прибор

...колесо В, с числом зубцов в два раза меньшим, чем на первом, и сцепляющееся с ним; на конце бруска 3 имеется цилиндрический прорез Оз с вращающимся в нем цчлиндром .Кз с наглухо прикрепленной на одном конце его призмою Хз и на другом конце также наглухо прикрепленной, но перпендикулярно к нему усеченной трехгранной призмой Х з. По жолобу бруска Ь, перемещается усеченная трехгранная призма А (фиг, 3) со срезанною плоскостью Б и цилиндрическим вырезом С. без нарезки и З 2 с винтовой нарезкой; к призме А 2 наглухо прикреплена подвеска Л с головкой 1"2 на конце для шарнирного соединения с усеченной трехгранной призмой 6 с цилиндрическим вырезом и винтовыми нарезами Н, К приз".ле А прикреплена изогнутая стрелка Л, указывающая своим концом...

Номер патента: 19793

Опубликовано: 31.03.1931

Автор: Смотров

МПК: B43L 11/04

Метки: вычерчивания, прибор, эллипсов

...грузом 11. Для .подъема и опускания ползуна 4 в особые вырезы, выполненные в нем, вставляется поворотная планка (Р) подъемник 3, Ползун 4 имеет штифт с проушиной 27 и цилиндрический прилив с шаровой оконечностью, на которую надевается муфта 31,. имеющая для этой цели соответствующую .,шаровую выточку. Муфта 31 состоит иэ -, двух половин и может вращаться на шаровой оконечности полэуна в любом направлении благодаря двум взаимно-перпендикулярным прорезам, сделанным в муфте на том конце, на котором находится ша ровая выточка.Прибор устанавливается ножкой 2 на центрик 18, совмещенный с центром эллипса , так, чтобы прорез ножки 21 совпа с линией, являющейся продолжением большой .полуоси. Отвернув винт 30, скрепляющий ;-стержень 29 с муфтой...

Номер патента: 19968

Опубликовано: 31.03.1931

Автор: Троицкий

МПК: B43L 13/00

Метки: разъемный, треугольник, чертежный

...состоит из,трех планок, подвижно соединенных болтиками 7 на концах. На прямолинейныхгранях планок нанесены миллиметровыеделения, а на плоскостях прорезаныбуквы алфавита и цифры от 1 до 10," .служащие трафаретами. Планка 1 ограничена с двух смежных сторон-прямымилиниями, образующими прямой угол.Для образования линейки планки 1;, 2;3,.снабженные отверстиями 13, поворачйвают около болтиков 7 (фиг. 2),.с заплечиками и высокой круглой гай.:.кой,.и подравнивают, прямолинейные стоИ; К. роны планок в заходящих д участках 11, после чего пл пляют добавочными болтика стиях 13, Во избежание р туши при пользовании пл трафаретами, на нижней сто ков 7 оставляются заплечик мающие планку над листом Предмет патента 1. Разъемный чертежный...

Номер патента: 19969

Опубликовано: 31.03.1931

Автор: Дар

МПК: B43L 13/02

Метки: линевания, прибор

...вместе с обоймами с, с насажены на ось д, е, параллельно которой в пластинке а, б, в, г закреплен валик ф, ф с краской. Для предупреждения произвольного вращения обойм с, с на оси д, е на пластинку а, б, в, г накладывается Г-образная рама и, м, л (фиг. 1 и 3), имеющая прорез и, и, в который входят своими свободными концами неработающие обоймы ж, ж. Рама и, м, л закрепляется на пластинке а, б, в, г в конце и, м гайкой з; другой же конец л ее прижимается к пластинке гг, б, в, г в конце в, г изогнутой под прямым углом скобочкой (фиг. 1 и 5), которая, в свою очередь, закрепляется посвоему прорезу о, о на конце оси и, е и зажимается на ней гайкой з. Таким образом вся рама и, м, л будет представлять, после своего закрепления, с пластинкой а,...

Номер патента: 20812

Опубликовано: 31.05.1931

Автор: Теряев

МПК: B43L 9/08

Метки: циркуль

...9 из ее исходного нулевого положения на шкале 7, при чем острие 9" скользит по дуге миллиметровой насечки; ножка же 9 отходит одновременно от неподвижного малого острия 4 циркуля и слу. жит для охвата объекта, подлежащего измерению, Размеры таковых объектов допустимы от 1 см и до долей мм. Отмечаясь на шкале в десятикратном увеличении, ати промеры позволяют констатировать наличие разницы в линейных размерах с точностью до 1 а мм. Предмет патента. 1. Циркуль со шкалой, отличающийса: тем, что с целью точной перестановка стрелки-указателя применена передача,. состоящая из подвижной зубчатой рейки 11 с выступом 12, на коем имеется шип 13,. подвижный по прорези 10 стрелки 9.2, Форма выполнения вышеописанного прибора, выражающаяся в том, что...

Номер патента: 20813

Опубликовано: 31.05.1931

Автор: Дятлов

МПК: B43L 9/02

Метки: циркуль

...выдаче патента Ьцуодддкдьанд 31 мая 1931 года. распростран тся 1 на 15 лет от 31 мая 1931 года.В предлагаемом ниркуле Аножндъддстановлены на осях в коробке и зажимается пружинящими пластинками, ание ножек циркуля производи сяпрививлиотнаКомшейдд Йделам идее етегзаггДля раэдвигания диркульных ножек 1 навинчивают муфту 5, вследствие чего гайка 4, опускаясь, давит на части д, д циркульных ножек, раздвигая последние;для сближения циркульных ножек посту-спают обратно. Болтик 8 с гайкой 9 служит для закрепления раздвинутых ножек циркуля, предотвращая сдвиг при установке их на определенный размер.Циркуль, характеризующийся примене нием для зажимания его ножек 1, установленных в коробке 7 на осях 2, пружинящих пластинок 3, а для Раздвигания...

Номер патента: 20814

Опубликовано: 31.05.1931

Автор: Меркулов

МПК: B43L 9/02

Метки: циркуль

...31 мая траняется на 15 лет отгаемый ной ре Предмет патен о ожек, изображенн чертеже циркуля винтовой нарез хомутиком 2, кот нен со стержнем циркуля прикрепл в которой подвиж головку которог х снаб кой 6. орый ш ЗКо ен рычженадл ар-.тог 5. щен дит,о поме о прох Предладля точножек.Одна из нматическомстержнем игайки 1 снирно соедитой ножкес прорезью,болт, черезстержень 3. циркуль предназначен лировки раствора его 1931 года. Действие пате31 мая 1931 года. Циркуль, отличающийся тем, что в целях точной регулировки раствора его ножек, одна из них снабжена стержнем с винтовой нарезкой 6 для гайки,1 с хомутиком 2, шарнирно соединенным со стержнем 3, проходящим через головку болта, подвижного по прорезу рычага 5 второй ножки...

Номер патента: 20815

Опубликовано: 31.05.1931

Автор: Эйдлин

МПК: B43L 13/20

Метки: кривизной, лекало, переменкой

...кала, что излекала, Из в контур меж жком 8, служ ых радиусов. шарниром 2 с концоконец скреплен споворачивании послтом б, рычажок 3сительно всего лекривизну контурачасть 7, включеннаястеренкой 5 и круподбора кривыхмал Пре т патента иной кривизной то для изм связанный с3, насаженныйую в движение ч Лекало с перемчающееся тем,кривизны служитпластиной рычажостерню 5, приводиным винтом б. отлиенения гибкой на ше- ервячПредлагаемое лекало с переменнойкривизной предназначается для чертеж. ных работ, где оно может заменить це- лый набор обыкновенных лекал. Контур лекала, сделанный из гибкой проволоки.или пластины, может изенять свою ,фОрму от простого вращения червячного винта, имеющего сцепление с шестеренкой, связанной с рычагом,...

Номер патента: 21454

Опубликовано: 31.07.1931

Автор: Шапиро

МПК: B43L 9/02

Метки: вычерчивания, окружностей, циркуль

...удерживаются концом С державки Н, который нажимает на шарнирное соединение. Другой конец А державки В,от воздействия на него пальцем (фиг. 2),ослабляет во время раскрытия ножек нажим на шарнирное соединение.В круговом циркуле (фиг. З) принцип действия тот же, что и в измерительномциркуле (фиг. 1 и 2). Для установки пи 3 шущего приспособления в круговом цирских частей циркуля обычного типаде-й ревянными значительно удешевит стои- э уменьшит вес инструментов, дажепри увеличении их размеров, и облегчиткуле применена обоймас дужкой у(фиг. 4), служащей для установки пера в желаемом направлении.3 одной ножке пружинящими зажимами т На чертеже фиг. 1 изображает вид из мерительного циркуля спереди, фиг. 2- ги п, удерживающими направляющие р и...

Номер патента: 21455

Опубликовано: 31.07.1931

Автор: Лившиц

МПК: B43L 11/00

Метки: прибор, чертежный

...коих один установлен в неподвижной вилке, а вилка другого установлена поворотно, отличающийся тем, что, с целью изменения расстояния между роликами, вилки их связаны стержнем 1, выдвигаемым на данную длину из муфты 2 при помощи винта 8.2. Форма выполнения. описанного в и, 1 прибора, отличающаяся ирименением шкал на стержне 1, головке винта 8 и несущем пишущее приспособление стержне 9. Изобретение касается чертежных приборов с двумя роликами, из коих одинустановлен на неподвижной вилке, а вилка.другого установлена поворотно. В предлагаемом чертежном приборе вилки;роликов, с целью изменения расстояниямежду ними связаны стержнем, выдви-гаемым на данную длину при повинта.На схематическом чертеже физображает вид чертежного пр рсбоку; фиг. 2 -...

Номер патента: 21456

Опубликовано: 31.07.1931

Автор: Валюлис

МПК: B43L 13/20

Метки: гибкое, лекало

Номер патента: 21458

Опубликовано: 31.07.1931

Автор: Ольшванг

МПК: B43L 11/00

Метки: вычерчивания, кардиоидальных, кривых, порядка, прибор, четвертого

...подвижная ножка Ь с указателем У, параллельным линейке РР, и снабженным шестерней У" для его точнойустановки. Для придания линейкам РР, и Л 1 Г, перпендикулярного положения к стержню АО стержень ВО откидывается вокруг завески Х и штифт В вдвигается вплотную в вырез штифта А.Действие предлагаемого прибора состоит в следующем.Для вычерчивания улитки Паскаля" кардиоиды или эпициклоиды устанавливают карандаш Ю на соответствующее расстояние от точки В: для улитки расстояние должно быть меньше 2, где г=АО, для кардиоиды расстояние - 2, а для эпициклоиды - больше 2 г; затем, придерживая рукой неподвижную линейку АО, вращают линейку РР, так, чтобы точка В описала часть окружности,карандаш опишет соответствуивую,прибором возможно...

Номер патента: 21725

Опубликовано: 31.07.1931

Автор: Юзефат

МПК: B43L 1/02

Метки: карандашных, надписей, поверхностей, стираемых

...способ изготов поверхностей для стираемых кара ных надписей состоит в покрыти кленной на доску бумаги составом, торый входят декстрин, амилаце целлон.Приготовленная предлагаемым с бом доска, по мнению изобрет является вспомогательным учебны собием, так как она не боится сы написанное на ней легко стир сырой суконкой, писать на доске в жно любым карандашом, и она в собой тетрадь или ение предлагаемой может обеспечить буления ндаши нав котат и может за буглагу; доски нед мажный к менитьизготорого и изис. тени редмет изо посоателя,.и по- рости, ается озмо- полне рхностеи записей, иная на оставом, амилацевлениярандашчто нкрываете декст пове ных аклее сч с рин,Способ изготодля стираемых каотличающийся темдоску бумага повключающим в...

Номер патента: 21728

Опубликовано: 31.07.1931

Автор: Румянцев

МПК: B43L 19/00

Метки: державка, резинок

...своею массою неподвижно зажаты между боковыми стенками вилки 8,посредством находящегося между ними болта 10, пропущенного через отверстия к и л. Во всем остальном предложенное видоизменение ничем не отличается от вышеописанного устройства державки. Предмет изобретени Держа вка ся тем, что ки 1, в кото обоймы 2, 3 для резинок, отличающая- а выполнена в виде вилй поворотно установлены ля разных сортов резинок. тип. 11 ечатный Предлагаемая державка для резинок представляет собой вилку, в которой по- воротно установлены обоймы для разных сортов резинок,На чертеже фиг. 1 изображает перспективный вид державки; фиг.2 - продольный разрез ее, фиг. 3 - перспективный вид державки в иной форме выполнения,Державка состоит из вилки...

Номер патента: 21748

Опубликовано: 31.07.1931

Автор: Гринберг

МПК: B43L 13/00

Метки: надписей, раздвижной, шаблон

...винта вправо или влево сжимается или раздвигается рычажная система 3. На шарнирах 9 к каждой паре рычагов укреплены линейки 10 - 13, параллельность которых друг другу достигается благодаря стержням 11Стержни 11 проходят внизу через втулки 12, скрепляющие двуплечие рычаги системы, и могут в них вращаться. При сжатии и раздвигании рычажной системы стержни 11 свободно проходят через втулки 12 и благодаря этому остаются параллельными самим себе и в таком же положении держа и линейки 10 - 13:Таким образом, передвигая винт 7, увеличивают или уменьшают расстояние между линейками 10 - 13,Действие прибора заключается в следующем. Установив на требуемой высоте шрифта переставную линейку 2, передвигают установочный винт 7 до тех пор, пока...

Номер патента: 22901

Опубликовано: 30.09.1931

Автор: Иванов

МПК: B43L 9/02

Метки: циркуль

...В нижней своей части цилиндрснабжен отверстиями (фиг. 7"), ведущими к распределительному крану ф, соединенному гибкими резиновыми трубками (фиг, 6) с тонкими стеклянными трубками г, и г; шкал 1, и 1 (фиг. 3). При раздвигании ножек 1 и 2 циркуля поршень, опускаясь вниз, давит на жидкость в цилиндре, последняя поднимается по трубке г, на расстояние, пропорциональное расстоянию между ножками, и по шкале 1, можно в установленном масштабе непосредственно прочесть расстояние между остриями ножек 1 и 2. При этом отсчет может быть произведен с достаточной точностью, благодаря тому, что масштаб измерения, определяемый диаметрами поршня г" и трубки гг, может быть выбран достаточно большим, Для удобства, чтобы не удлинять прибора, применены...

Номер патента: 22903

Опубликовано: 30.09.1931

Автор: Шварц

МПК: B43L 7/08

Метки: координатной, линейка, разбивки, сетки

...соидетелства онублик3931 года. ано ЗО сентяб О выдаче зависимого орско ри надавливании па 2 шипы 3 оставляют ы точек, соединяя к координатную сетку,льцем нана планоторые и бумага;пластинкишете рядполучают изобрете ия означеннойдля разбивкгличаюдавсаи помещенонесколькимив, в целях одскольких ряд Описанная в патенте19351 линейка для разбивки координатной сетки состои из рамы с пластинами, на которых имеются на одинаковом расстоянии отметки с шипами для нанесения на бумагу точек,В предлагаемой форме выполнения названной линейки, изображенной на чертеже, в раме 1 помещен ряд пластинок 2 с несколькими рядами отметок 3 и шипов. При пользовании атой линейкой ее закрепляют с помощью штифтов 4 на планшете, на который налджена копировальная П...

Номер патента: 23152

Опубликовано: 30.09.1931

Автор: Каплан

МПК: A47B 27/00, B43L 5/00

Метки: доска, чертежная

...доски,что стойки 7, 7, надоска, снабжены полкв целях использованиястойками в качестве ш АВТОРСКОЕ ЙВИДЕТЕЛ Изобретение касается чертежных досок с устройством для изменения угла их наклона. Предлагаемая чертежная доска присоединена к стойкам двойными шарнирными петлями, предназначенными для изменения высоты положения доски.На чертеже:"фиг, 1 изображает чертежную доску в перспективнОм виде; фиг, 2 - то же, вид сбоку.Чертежная доска состоит из деревянных боковых стоек 7, 7, к которым присоеди. иена доска 2. Присоединение это осуаьствлено при помошй двойных шарнирных ,петель 3 - 4 с ручками 5, посредством которых достигается возможность изменения высоты положения доски, Для изменения угла наклона доски 2 предназначенапланка б,...

Номер патента: 23153

Опубликовано: 30.09.1931

Автор: Судейкин

МПК: B43L 13/02

Метки: прибор, штриховальный

...подвижной с возможностью ее закрепления.На чертеже фиг. 1 изображает вид . прибора сверху; фиг, 2 - разрез по ли-.нии АВ на фиг. 1;фиг. 3 - образцы пунктиров,Прибор состоит из линейки 1 со срезанными под углом концами для вычерчивания параллельных линий пунктира.На линейке установлена рейка 2, снабженная несколькими рядами зубцов 3 с различным шагом, Для выдвигания того или иного ряда зубцов за пределы линейки, эта рейка выполнена подвижной в прорезах 4 и может быть закреплена посредством, винтов 5 с гайками 6. При пользовании прибором подвижная рейка 2 выдвигается к одной из длинных сторон линейки 1 настолько, чтобы получился требуемый номер пунктира (фиг. 3), в каковом положении на время вычерчивания и закрепляется гайкой б.П р е д м...
