Номер патента: 682386

Опубликовано: 30.08.1979

Автор: Тумченок

МПК: B29H 1/02

Метки: глобулярного, каучука

...вертикально установленных труб 8 с вентиляторамн 9 в нижней части и наклоннымирешетками 10 с волнистой поверхностью в верхней части.Трубы 8 соединены друг с другом патрубками 11 с узлами подачи теплоносителя 12 и опудривающего состава 13,Участок наклонной решетки, прилегающий к патрубку 11, обращен выпуклостью вниз. В устройстве предусмотрены патрубки 14 для отвода отработанного теплоносигеля. Для охлаждения высушенной крошки предусмотрен тсплообменник 15.Устройство работает следующим образом.Коагулюм латекса непрерывно поступает в ванну 1, где частицы каучука всплывают и покрываются декогезионным покрытием с помощью декогезиатора 3, образовавшийся слой подсушивается и частицы покрываются опудривающим составом из опудривающего...

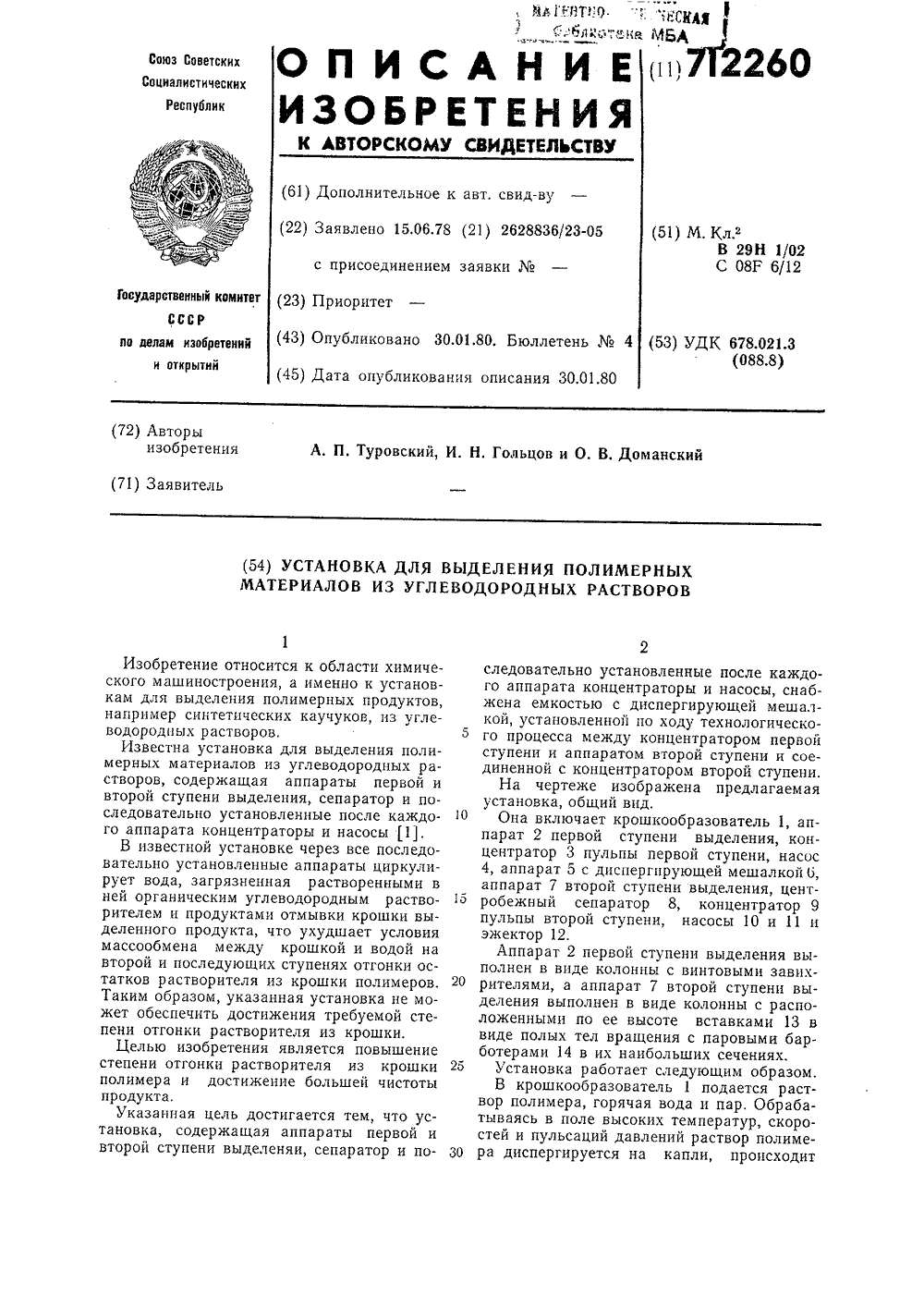

Номер патента: 712260

Опубликовано: 30.01.1980

Авторы: Гольцов, Доманский, Туровский

МПК: B29H 1/02

Метки: выделения, полимерных, растворов, углеводородных

...раствор полимера диспергируется на капли, происходитиспарение большей части растворителя и образование пористой крошки полимера, В аппарате 2 первой ступени выделения осуществляется тепловая обработка движущейся сверху вниз пульпы водяным паром и отделение потока парогазовой смеси от пульпы, которая из аппарата 2 направляется самотеком в концентратор 3 пульпы первой ступени выделения. Парогазовая смесь из. аппарата 2 направляется на разделение и очистку, а отделенная в концентраторе 3 пульпы вода с помощью насоса 4 вновь подается в крошкообразователь 1. Избыток воды, образовавшийся в результате конденсации водяного пара, отводится из концентратора 3 на очистку.Отделенная от воды крошка полимера из концентратора 3 передается шнеком в...

Номер патента: 766882

Опубликовано: 30.09.1980

Авторы: Болтунов, Дровянников, Зацепилин, Николаев, Сушко

МПК: B29H 1/02

Метки: аппарат, коагуляции, латексов

...имеет щелевое отверстие в ( см.фиг.3) для выхода охлаждающего агента. Аппарат имеет также наклонно установленный шнек 10, помещенный в наклонный корпус 11. Корпус 11 имеет охлаждающую рубашку 12 с патрубками 13 и 14 соответственно для входа и выхода охлаждающего агента и патрубок 15 для отбора коагулята. Рубашка 12 соединена с рубашкой 3, имеющей патрубок 16 для выхода охлаждающего аген, та.Аппарат работает следующим образом.Включают в работу мешалку 6 и шнек 10, затем вакуум-насос для отсасывания паров охлаждающего агента, например кипящей органической жидкости, через,патрубки 5. Через патрубок 9 и коллектор 8 постоянно подаеТся замораживающая органическая жидкость, уровень которой поддерживается в аппарате постоянным с таким...

Номер патента: 766883

Опубликовано: 30.09.1980

Авторы: Григорьян, Романов

МПК: B29H 1/02

Метки: выделения, полимерных, растворов

...ленты 1, По обе стороны лентыустановлены секции 6 и 7 устройствадля сушки с источниками тепловой энергии,например инфракрасных лучей. Причем сек. ция 6 установлена над горизонтальнойзетвью В ленты, а секция 7 - над ветвью.Б по обе стороны от устройства 5:Кроме того, под этим ма участком ленты1 расположен поддон В,для сбора излишков раствора полимера, стекающих с ленты.йод верхней ветвью В, вблизи роликоапоры 7; установлено отдувочное устрой рСтво 9 для отделения пленки полимера отповерхности ленты 1, Сквозные отверстия10, которыми перфорирована лента 1, расположены в шахматном порядке на всем еепротяжении. Стрелками показано направление теплового потока от источников тепловой энергии к поверхности ленты.1.Установка работает следующим...

Номер патента: 821184

Опубликовано: 15.04.1981

Авторы: Вишняков, Доманский, Еременко, Игнатьев, Красиков, Понамаренко, Туровский

МПК: B29H 1/02

Метки: дроссель, концентрированиярастворов, полимеров

...Форму и располагается вдоль продольдольной оси дросселя для обеспечения проходаполимера в осевом направлении.В другом варианте выполнения (см. фиг. 3) втулку 6 устанавливают соосно с корпусом. При этом кольцевой канал б выполняют торцовым для обеспечения прохода раствора в радиальномО направлении от центра к периферии. ф В кольцевом канале б устанавливают скребковые пластины. При этом пластины 7 закрепляют с помощью стоек 8 на втулке б и располагают на расс тоянии О, 3-2 мм от поверхности корпуса 1. А пластины 9 прикрепляют посредством стоек 10 на корпусе 1, направляют навстречу пластинам 7 и располагают на расстоянии 0,3-2 мм от по- що верхности втулки. Стойки 8 и 10 закрепляют с помощью винтов или штифтов 11. Пластины 7 и 9...

Номер патента: 903181

Опубликовано: 07.02.1982

Автор: Тумченок

МПК: B29H 1/02

Метки: каучука, крошки, отбора, транспортирования
