B22C 15/26 — с пескострельными устройствами, в которых формовочный материал подается в форму в виде уплотненных столбиков и т.п.

Номер патента: 1271631

Опубликовано: 23.11.1986

Авторы: Воронин, Воронина, Горбаченко

МПК: B22C 15/23, B22C 15/26

Метки: машин, органов, остатков, пескодувных, пескострельных, рабочих, смеси

...и пескострель" ных машин от остатков смеси за счет предотвращения образования корочки смеси на стенках резервуаров.1 На чертеже схематически изображен рабочий резервуар стержневой машины.Резервуар содержит гильзу 1, с которой соединена пескодувная насадка 2, установленная на надувной плите 3 с соплами 4, В боковых стенках насадки сделаны люки с крышками 5, в которых выполнены разнонаправленные каналы, Стержневую смесь 6 воздухом иэ системы наддува через сопла 4 вдувают в стержневой ящик (не показан).Для удаления остатков стержневой смеси одновременно включают дутье воздуха сетевого давления из системы надува и подачу водовоздушной смеси через разнонаправленные каналы, выполненные в крышках 5 люков,Особенно эффективно...

Номер патента: 1664452

Опубликовано: 23.07.1991

Автор: Гаврилин

МПК: B22C 15/26

Метки: головка, пескострельная

...сжатого воздуха происходит выстрел смеси. 1 ил,усеченными конусами 2 и 3. Внутренний и наружный усеченные конусы 2 и 3 установ еей лены один в другом таким образом, чтобы пазы обоих усеченных конусов перекрыва- О лись, что обеспечивает исключение просы- О пи смеси за пределы полых усеченных конусов. Верхняя часть корпуса 1 перекрыта ф(, крышкой 4 и шибером 5, На надувной плите (Л 6 при помощи резьбового соединения крепится корпус 1.Пескострельная головка работает сле- с дующим обоаэом, Лоза смеси при открытом ф шибере 5 подается, в рабочую полость ф гильзы, Внутренний усеченный конус 2 удерживает смесь, а возможное проникновение смеси по ее продольным пазам удерживает наружный усеченный конус 3. Осыпание смеси между усеченными...

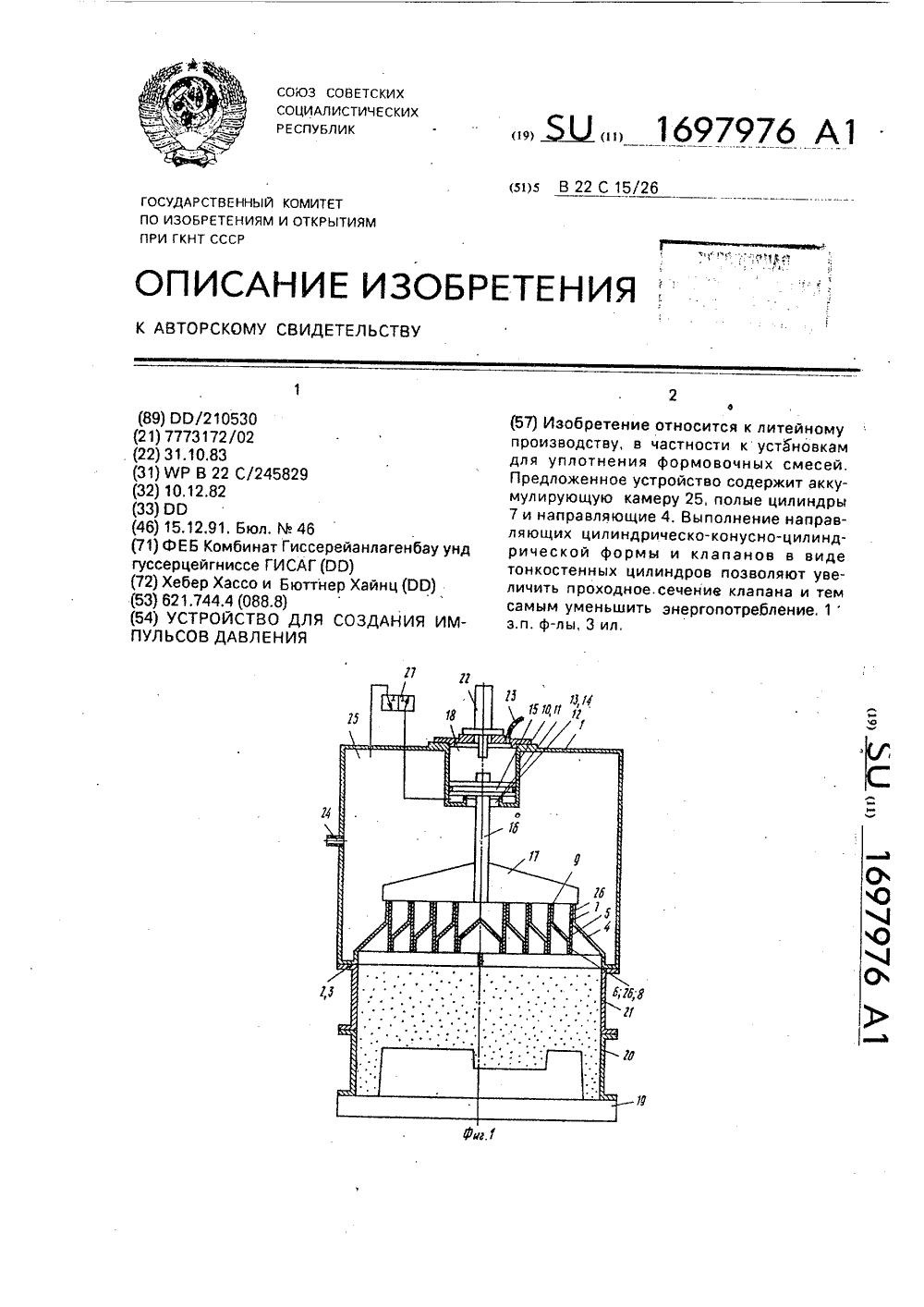

Номер патента: 1697976

Опубликовано: 15.12.1991

Авторы: Бюттнер, Хебер

МПК: B22C 15/26

Метки: давления, импульсов, создания

...больше, чем диаметр поршневого штока 16, На противолежащей к сквозному отверстию 12 стороне цилиндра 11 расположено поршневое тор 5 10 15 20 25 30 35 40 45 мозное устройство 22, Полость цилиндра между поршнем 15 и поршневым тормозным устройством 22 является полостью 8 приложения нагрузки. Полость приложения нагрузки сообщена с трубопроводом 23 системы сжатого воздуха, а аккумулирующая камера 25 - с трубопроводом 24 сжатого воздуха, С нижней частью цилиндра 11 связан также клапан 27, при помощи которого рабочий газ иэ аккумулирую цей камеры 25 может быть направлен под поршень 15.Принцип работы приспособления, Допустим, что модельная плита 19, наполнительная рама 21. формовочная опока 20 газонепроницаемо соединены, в исходном...
