B03C 1/08 — с неподвижными магнитами

Номер патента: 194673

Опубликовано: 01.01.1967

Авторы: Государственный, Улубабов, Ушакова

МПК: B03C 1/08, B03C 1/30

Метки: анализатор, магнитный

...дополнительные электромагниты, питаемые переменным током. Это позволяет полностью отделить магнитную фракцию от немагнитной.На чертеже представлена схема описываемого анализатора.На магнитной скобе 1 размещены обмотки 2, питаемые постоянным током, создающим внутри трубки 8 постоянное магнитное поле. Трубка заливается водой и в нее вводится навеска магнитного продукта, который под действием сконцентрированного цад зубцами 4 постоянного магнитного поля образует тонкие длинные пряди, вытянутые над зубцами вдоль магнитных силовых линий. После того как весь магнитный продукт сгруппируется в пряди, в оомотки б, размещенные в пазах б магнитопровода 7, подается переменный ток, создающий внутри трубки 3 переменное магнигное поле, силовые...

Номер патента: 211457

Опубликовано: 01.01.1968

Авторы: Андрее, Берлинский, Гиль, Павленко, Фролова, Шлепакова

МПК: B03C 1/08, B03C 3/02, B03C 3/51 ...

Метки: анализатор, магнитогидродинамический, сепаратор

...осуществить разделение минералов в широком диапазоне плотностей (от 1 до 30 г/смз) и исключить влияние размера частиц.На чертеже показан анализатор.Он состоит из электромагнита 1 с плоско- параллельными полюсами; вертикальной колонки 2, выполненной из изоляционного материала и заполненной неподвижным электролитом; съемных ребристых крышек - электродов 8 и 4; решетки 5, на которой крепятся ребра электрода 4, являющегося приемником тяжелых фракций; питателя б; приемников 7 для сбора легких фракций и крана 8, предназначенного для дренажа электролита. Для исключения влияния крупности частицдвижение электролита отсутствует. Частицы падают в колонке ачализатора под действием силы тяжести и отклоняющей элекгромагнит ной силы, направленной...

Номер патента: 231458

Опубликовано: 01.01.1968

Авторы: Дмитриев, Кабаков, Кармазин, Михлин

МПК: B03C 1/08, B03C 1/10, B03C 3/02 ...

Метки: магнитогидродинамический, сепаратор

...и разгрузочных устройств, тем, что, с целью повышения разделения мелких классов времени сепарации, рабочий о КОНИЧЕСКИМ С НЕСКОЛЬКИМП Ка нитная система - в виде коль радиально направленное посто ное поле. аратор, сос оторя, эле 1от.1 ичаюц эффектив и сокращрган выпо налами, а ца, создаю янное ма тро ийс ности ЕНИ 51 лненмягщегогнитАвторыизобретения В. И. Кармазин, В Известные роторные магнитогидродинамические сепараторы, работающие в центробежном режиме, не обеспечивают достаточной плотности магнитного потока,Предлагаемый сепаратор роторного типа отличается от известных тем, что его рабочий орган имеет коническую форму и снабжен несколькими каналами, а магнитная система имеет форму кольца и создает радиально направленное постоянное...

Номер патента: 231459

Опубликовано: 01.01.1968

Авторы: Берлинский, Бунин, Зеленов, Павленко, Фролова, Шлепакова

МПК: B03C 1/08, B03C 1/30

Метки: аппарат, жидкостях, магнитных, минералов, фракционирования

...Такое выполнение аппарата позволяет разделять минералы в широком диапазоне удельных весов в парамагнитной жидкости (например, в растворах МпС 12, Мп(1 Х 10 з), ГеС 1 з и дР.).На чертеже схематически изобраи(ен описываемый аппарат.Он состоит из камеры 1 с парамагнитной жидкостью, электромагнита 2, полюса которого создают неоднородное магнитное поле с градиентом напряженности, направленным вниз (полюсные наконечники могут быть гиперболической или трапецеидальной формы),. И. Зеленов, Г. Т. Павленко, И. Шлепакова кий горноразведочный институметаллов и Институт горючихмых отводных трубок 3, выполненных в боковой стенке камеры, отверстия которых расположены под углом 70 - 80 к вертикали. На трубки налеты резиновые шланги 4 с зажимами.5...

Номер патента: 232867

Опубликовано: 01.01.1969

Авторы: Андреев, Ушеренко

МПК: B03C 1/08, B03C 1/10, B03C 1/30 ...

Метки: сепаратор, электромагнитный

...устройство 4 для выгрузки, электромагнитный сегмент 5, укрепленный на оси т, внешний дугообразный электромагнит б и привод 7. Рабочие поверхности цилиндра 2, устройств для 20 подачи и выгрузки, а также электромагнитного сегмента футерованы фторопластом, который исключает налипание шликера.Сепаратор работает следующихт образом.Шликер из устройства для подачи попадает 2на цилиндр 2, вращающийся со скоростью, равной скорости истечения шликера. Поэтому слой шликера по отношению к поверхности цилиндра 2 почти неподвижен, что облегчает осаждение частиц железа на поверхность оа орабана под действием магнитного поля электромагнитного сегмента 5. Осажденные часп 1- цы цилиндром 2 увлекаются дальше, а очищенный шликер сливается в устройство для...

Номер патента: 250783

Опубликовано: 01.01.1969

Авторы: Гальченко, Добрунов, Ильченко, Карташ, Ков, Корнеев, Наконечный, Нежебовский, Прозоров, Соколов, Сумцов, Чертков, Шишкин

МПК: B03C 1/08

Метки: железоотделитель, электромагнитный

...явители Луганский машиностроительный институт, Луганский институт Гипромашуглеобогащение и Луганский завод им, Пархоменко Л ЕКТРОМАГН ИТНЫ Й ЖЕЛ ЕЗООТДЕЛ ИТЕЛ елезоотдели- прямоугольных наконечповерхностьюяется примеребольшим. При таком выполнении полю ников расстояние между ними и сепарируемого материала сохра но одинаковым и сравнительно ни елитель, соопровода, насных наконечцелью интен- ферромагнит- выполнены Известны электромагнитные жтели с полюсными наконечникаминой формы,Предлагаемый железоотделитель отличается тем, что полюсные наконечники выполнены клиновидной формы. Такое выполнение железоотделителя позволяет интенсифицировать процесс извлечения ферромагнитных тел,На чертеже показан предлагаемый железоотделитель.Он содержит...

Номер патента: 282209

Опубликовано: 01.01.1970

Авторы: Волгай, Герасимова, Зеленов, Кармазин, Остапенко, Панкрушин, Подгорна

МПК: B03C 1/08, B03C 1/30

Метки: магнитный, селективный, флокулятор

...в виде расположенных в шахматном порядке самовибрирующих лопастей. Это повышает эффективность и производительность магнитной сепарации.На чертеже показан магнитный селективный флокулятор.Он включает немагнитную трубу (корпус) с фланцами 1, внутри которой расположен лопастной (например, неподвижный) турбулятор 2 в виде стержня, на котором в шахматном порядке закреплены достаточно прочные пластины, способные вибрировать. Труба с тур булятором помещена внутри электромагнитных катушек (или постоянных магнитов) 3, напряженность в которых возрастает по ходу движения материала. 10 П дме зобретени я Магнитный селективный флокулятор, состоящий из корпуса и мапштной системы, выполненной из ряда катушек (или постоянных маг нитов) с...

Номер патента: 295569

Опубликовано: 01.01.1971

Авторы: Днепропетровский, Журавлев, Теверовский

МПК: B01D 46/30, B03C 1/08

Метки: газов, зернистый, немагнитной, пыли, фильтр

...полки которой соединены с электромагнитом. показана жалюзииная решпо А - А. Полки 1 жалюзи при помощи стойки 2 присоединены к одному концу стержня 3 электромагнита 4. Полки 5 через стойку б соединены с другим концом стержня электромагнита, причем на противоположных торцах полок 5 установлены прокладки 7 из немагнитного материала. Детали 1, 2, 5 и б жалюзи выполнены из материала, обладающего магнитными свойствами. Напряженность магнитного поля, расстояние между полками жалюзи и некоторые другие параметры решетки определяются в каждом конкретном случае в зависимости от материала фильтровального слоя 8 и условий работы фильтра.Жалюзийная решетка работает следующим образом,При включении электромапшта между полками жалюзийной решетки...

Номер патента: 300825

Опубликовано: 01.01.1971

Авторы: Миров, Тарутин, Хаби

МПК: B03C 1/08, G01N 33/10

Метки: выделения, прибор, пров, продуктов, сыпучих, ферропримесей

...17.Магнитный блок прибора выполнен на постоянных подковообразных магнитах из силава магнико марки ЮНДК, обладающихбольшой коэрцитивной силой и магнитнойиндукцией,Экран, выполненный из немагнитного материала, имеет небольшую толщину и плотно 15прилегает к полюсам магнита для уменьшения потерь магнитной индукции. Выполнениеэкрана съемным позволяет очищать его отзадержанных примесей и собирать их.Предлагаемый прибор работает следующим 20образом.Перед началом работы на приборе винтом12 устанавливают необходимый для данногопродукта угол наклона блока магнитов, авинтом 15 - величину выходной щели загрузочного бункера. При необходимости окончательную регулировку можно производить приработе прибора. Затем в загрузочный бункерзасыпают 1 кг...

Номер патента: 306873

Опубликовано: 01.01.1971

Авторы: Государственный, Подольский, Смолкин, Шапиро

МПК: B03C 1/08

Метки: bhtajitu, сепараторb"-holovi, электромагнитный

...ри Совете Министре СССР. Я. Шапиро и Ю.проектно-конструкт омашуглеобогащен ольскт ский институтЭЭЛ ЕКТРОМАГН ИТНЫЙ СЕПАРАТОР и соединительной коробки вода тепла пространство и цилиндрическими частяможет быть заполнено теплоносителем.изобретения епараторы, откп и со,т электромагнита, 4. Для лучшего от между обмотками мп магнптопровода маслом плп друпм Предм й сепа б мотки йся т ла, ма рпческ асто Известны электромагнитные ссостоящие из магнитопровода, обединительной коробки.Предложенный сепаратор отличается от известных выполнением магнитопровода в виде концентрпческик цилиндров, на которьк размещены части обмотки электромагнита. Такое выполнение сепаратора увеличивает отвод тепла от обмотки.11 а чертеже показан предложенный...

Номер патента: 323154

Опубликовано: 01.01.1972

Авторы: Бород, Кузик, Тельцов

МПК: B03C 1/08

Метки: магнитный, сепаратор

...постоянные магниты 2, которые в момент выгрузки материала вращаются вместе с лопастями в нижней секции 3 загрузочной емкости. Сверху к нижней секции примыкает верхняя секция 4 загрузочной емкости, а снизу - резиносмеситель б. Вращающиеся лопасти сепаратора закрываются откидной крышкой 6. Сепаратор работает следующим образом.Под действием сигнала (например, в момент выгрузки сыпучего материала) приводятся во вращение от электродвигателя через понижающую передачу лопасти 1 магнитного сепаратора. Материал, находящийся в верхнейсекции загрузочной емкости 4, под действиемсилы тяжести поступает в нижнюю секцию 3,Лопасти 1 с магнитами 2 оказываются в потоке сыпучего материала и при вращении способствуют активной выгрузке...

Номер патента: 406574

Опубликовано: 01.01.1973

Автор: Присоединением

МПК: B03C 1/08, B03C 3/40

Метки: магнитогидродинамический, сепаратор

...2, соленоид 3 магнитной системы, катушку 4 индуктивности, коаксиально расположенную на внешней поверхности соленоида, источник импульсов б, фазосогласующее устройство б, через которое катушка индуктивности соединена с электродами.При протекании импульсного или переменного тока в соленоиде магнитной системы в индуктивно с ним связанной катушке индуктпруется напряжение, которое через фазосогласующее устройство подается на электроды. Между электродами через электропроводную жидкость проходят импульсы электрическОГО тока, синфазные импульсам мавннтного поля.Межэлектродное пространство п 1 редставляетсобой активную нагрузку для источника импульсов тока, а соленоид магнитной системы - индуктивную нагрузку, Для обеспечения синфазностн импульсов...

Номер патента: 377173

Опубликовано: 01.01.1973

Автор: Вител

МПК: B03C 1/08

Метки: магнитогидростатический, сепаратор

...зазна вторичная магнитнаяугольных призм 2 из магиала и рабочие каналы с пВторичные магнитныерасположены в несколькомежполюсного зазора. Вжутки между этими элемемещены рабочие каналыной жидкостью (водные рганца, железа, нвкеля,и др.). В качестве вто чиспользоваться тела юбщие необходимый .про л зора.Предлагаемая конструкциятемы позволяет получить необхточно большой объем рабочей 7.1 Ч,1973, Бюллетень18 ОСТАТИЧЕСКИЙ СЕПАРАТОР ния, что предопределяет с ого, высокоэкономичного мского сепаратора.Процесс обогащения (фракционирования5 геологических проб) минерального сырья втаком сепараторе осуществляется следующимобразом.При динамическом режиме работы сепаратора исходный материал в процессе П 1 дрот 0 транспорта по рабочему каналу (желобу)...

Номер патента: 432928

Опубликовано: 25.06.1974

Авторы: Грицай, Зыков, Капустин, Просвирнин

МПК: B03C 1/08, B04C 5/12

Метки: циклон

...4 циклона и кольца 8 в выходной трубе 6 являются для нее магнитопроводом. В этом случае магнитное поле распределяется между цилиндрической частью циклона и его выходной трубой с градиентом напряженности, направленным от корпуса циклона к выходной трубе. Предлагаемая конструкция обеспечивает непрерывность магнитного поля.Если произойдет частичное рафлокул на участке от катушки-коагу.до корпуса циклона 4, то магнитное поле кольцевой электромагнитной катушки 3 восстановит их. Для предотвращения осаждения пыли на нижней плоскости катушки 3 закручивающее устройство спирального типа 7 выполнено из немагнитного материала.Максимальная напряженность создается на выходной трубе, поэтому на ней возможно частичное осаждение флокул и их постепенное...

Номер патента: 444558

Опубликовано: 30.09.1974

Автор: Шапиевский

МПК: B03C 1/08

Метки: магнитный, фильтр

...щаемой среды катушки к то сменной капсулой. Это обеспечивает нак ных частиц и простотужит входную камеру 6, сообщающуюся с отверстием 7 катушки 2, и отверстия 8, служащие для сообщения зазора 4 с промежуточной камерой 9, образованной обечайкой 10, крепящейся к корпусу 1.Выход очищенной среды происходит черезвыходную камеру 11. При согласном включении катушек 2 и 3 в зазоре 4 образуется так называемый магнитный коридор 12, который, 10 свободно пропуская немагнитную среду, является преградой для магнитных включений.Аналогичным образом может быть расположена и согласно включена вторая пара катушек, Иными словами, устройство в зависи мости от степени загрязнения среды и необходимой эффективности очистки может быть выполнено из одной,...

Номер патента: 462611

Опубликовано: 05.03.1975

Авторы: Карташян, Фадеев

МПК: B03C 1/08

Метки: вод, осветления, сапаратор, сточных, электромагнитный

...не- магнитной вращающейся обечайкц, создается интенсивное неоднородное магнитное поле. Высокая интенсивность поля достигается благодаря тому, что питающий лоток, выполненный из ферромагнитного материала, служит магнитным шунтом, резко усиливающим поле в рабочей зоне. Высокая неоднородность поля в рабочей зоне достигается благодаря профилю внешней рабочей поверхности полюсов, которая в рабочей зоне, т. е. на участке, ограниченном дугой ферромагнитного лотка, имеет зубчатую форму, с выполненными в виде штифтов зубьями, располагающимися с определенным шагом на поверхности полюсов и создающими в рабочей зоне трехмерное, т, е. полиградиентцое поле.Благодаря высокой интенсивности и неоднородности поля в рабочей зоне происходитинтенсивное...

Номер патента: 510264

Опубликовано: 15.04.1976

Авторы: Капустин, Лейнер, Щеглов

МПК: B03C 1/08

Метки: магнитодинамический, сепаратор

...внутренней цилиндр верхностью, патрубки для ввода продуктов, индуктор магнитного п с лопастями, отличающийся целью повышения эффектпвнос пульпы от твердых магнитных час снабжен спиралевидной улиткой ним разделительным конусом, п включаюпческой пои вывода оля и ротор тем, что, с ти очистки тиц, корпусс внутренричем внутИзобретение относится к области ооогащения полезных ископаемых.Известен магнитодинамический сепаратор,включающий корпус с внутренней цилиндрической поверхностью, патрубки для вводя и 5вывода продуктов, индуктор магнитного поляи ротор с лопастями.Цель изобретения - повышение эффективности очистки пульпы от твердых магнитныхч астиц. 10Для этого хорпус предлагаемого сепаратора снабжен спиралевидной улиткой с внутренним...

Номер патента: 514633

Опубликовано: 25.05.1976

Авторы: Мельман, Попов

МПК: B03C 1/08

Метки: ископаемых, магнигогидродинамический, обогащения, полезных, сепаратор

...системы (электромагнита) 1, в межполюсном зазоре которой расположен рабочий канал 2 сэлектролитом, электроды 3, расположенныена торцах рабочего канала 2, устройство 4для загрузки исходного питания и приспособления 5 и 6 для удаления всплывшей ипотонувшей фракций и перегородки 7,Поверхности электродов, обрашенныевнутрь рабочего канала, выполнены в вицевогнутой цилиндрической поверхности, чтопозволяет создать равномерное электрическое поле в зоне разделения, так как расстояние между любыми двумя зеркальнымиточками электродов, лежашими в любой плоскости, параллельной основанию, равны меж 514633ду собой, вследствие чего обеспечиваетсяравномерное квазиутяжеление электролитав рабочем канале аппарата, что повышаетэффективность процесса...

Номер патента: 535106

Опубликовано: 15.11.1976

Автор: Невструев

МПК: B03C 1/08

Метки: магнитогидростатический, сепаратор

...эффективности разделения тяжелых частиц и частиц с близкими значениями плотности и магниткой восприимчивости,Это достигается тем, что полюса магнита предлагаемого сепаратора расположены под углом друг к другу в горизонтальной плоскости. Такое расположение полюсов обеспечиваетнаправление градиента напряженности магнитного поля под углом к направлению силы тяжести разделяемых частиц.5 На чертеже показана схема описываемогосепаратора.Сепаратор включает в себя камеру 1, загрузочное устройство 2, приемное устройство 3 и полоса магнита 4 М и 5.10 Сепаратор работает следующим образом,В загрузочное устройство подают разделяемый материал. Неоднородное магнитное поле между полюсами магнита обуславливает возникновение в магнитной жидкости...

Номер патента: 540667

Опубликовано: 30.12.1976

Авторы: Житеров, Коноплева, Крикунов, Ординарцев, Павленко, Сухорук

МПК: B03C 1/08

Метки: магнитогидростатический, сепаратор

...изобретения является покачества продуктов разделения и ултранспортировки получаемых фракцисту разгрузки,Указанная цель достигается тем, чтора снабжена ножами-отсекателями,емники легкой фракции установленыделами электромагнитной системы. изображен продольныи разрез магнитогидростатического сепа Работа сепаратора осуществляется следующим образом.Исходный материал из бункера по лотку 2поступает в камеру 4, заполненную параиагнитной жидкостью. Под воздействием неоднородного магнитного поля, создаваемого электромагнитной системой 3, происходит разделение материала на фракции. Тяжелая фракция разгружается в приемник 6, средняя, отсекае мая ножами 5, - в приемник 7 и легкая - вприемник 8.Снабжение камеры сепаратора...

Номер патента: 541502

Опубликовано: 05.01.1977

Авторы: Толмачев, Чайко

МПК: B03C 1/08

Метки: магнитный, сепаратор

...описываемого сепаратора,Сепаратор включает верхнюю 1 и нижнюю 2 ванны, между которыми расположена магнитная система 3, патрубок 4 дляподачи питания, рассекатели 5 и 6 пульпыустройства 7 и 8 для поддержания уровня пульпы, конусообразный диск 9 для разгрузки концентрата, приемные бункеры 10,11 для немагнитной фракции и концентрата, патрубок 12 для вывода продукта.Работает сепаратор следующим образом,Исходный материал поступает в верхнююванну 1. Рассекатель 5 обеспечивает спокойный гидравлический режим, устройстводля поддержания уровня пульпы регулируетсоотношение потоков в верхней ванне. Результирующая сила гравитационного и магнитного полей увлекает магнитные частицыи сростки в ванну 2, а восходящие потокипульпы уносят...

Номер патента: 542550

Опубликовано: 15.01.1977

Авторы: Бычков, Карташян, Чаплиев

МПК: B03C 1/08

Метки: сепаратор, электромагнитный

...двт. св.что, с цсддекности полнительснной на полюсных наконечник Изобретение относится к области ооогащения полезных ископаемых.По основному двт. св. М 306873 известен электром н итнэ й сепаратор, вклюс оий мапптонровод, выполненный в виде кощентргчсских цилиндров, на которых размещены части обмотки электромапшта, иолюсные наконечники и соединительную коробку.Недостатком указанного сепаратора является наличие механического разгружающего устройства, что снижает эксплуатационную надекность сепаратора.Цель изобретения - повышение эксплуатационной надежности конструкции за счет автоматической разгрузки ферромагнитных предметов. Это достигается тем, что сепаратор снабжен допогпштельной магнитной системой, установленной на полюсных...

Номер патента: 544466

Опубликовано: 30.01.1977

Авторы: Земко, Кудрявцев, Петров

МПК: B03C 1/08

Метки: магнитный, сепаратор

...д. 4/5 писное Типография, пр. Сапунова,частицы ОтделяОтея От шаров и, прОЙд 51 сквозь решета, выгружаются в приемный оункер. Формула изобретенияМагнитный сепаратор, включающий рабочую камеру с пакетом сит, магнитную систему, выполненную в виде соленоида, устройство для встряхивания решет, питатель, приемники продуктов разделения, о т л и ч а ющ и й с я тем, что, с целью повышения эффективности процесса сепарации за счет уменьаказ 106,20 Изд.132 ЦНИИПИ Государственного по делам изо 113035, Москва, Жшения забивания рабочей зоны сепараторамагнитными частицами, решета выполнены изнемагнитного материала и снабжены магнитными шарами, размер которых уменьшается5 от верхнего решета к нижнему.Источники информации, принятые во внимание при...

Номер патента: 545383

Опубликовано: 05.02.1977

Авторы: Зыков, Капустин, Корт, Просвирнин, Садовский, Юренко

МПК: B03C 1/08

Метки: вибромагнитный, сепаратор

...включает устройство 1 для загрузки несходного материала, вибрологок 2, "остояше"й пз отдельных секций, вибраторы 3 и 4, причем секции вибролотка, расположенные под полюсами электромагиитов, соединены с вибратором 3, а секции, раоположен 1 ные между полюсами электромапнитов, - с вибратором 4; устройство 5 для транспортировки магнитных част ш, систему элекпромагнитов 6, прцемныг буикгры 7 и В,для продуктов, разделения.Сепаратор работает следующим образом.Исходный материал с помощью загрузочного устройства 1 подается в зону сепараци 1 и по вибролотку 2, которому вибрагоры 3 и 4 ссобшают колебания в горизонтальном и вер - ;,.сальном иаправлениях, причем секцигл вибролотка, аходящиеся под полюсами электрома."китов б,...

Номер патента: 550345

Опубликовано: 15.03.1977

Автор: Молоканов

МПК: B03C 1/08, C02F 1/48

Метки: аппарат, жидких, сред, электромагнитной

...из цилиндрическогизготовленного из немагнитопротериала, на который намотан с внутри которого установлен полый перфорированный цилиндрический сердечник 3, передний торец которого закрыт обтекателем 4, а задний торец 5 открыт, Соленоид заключен 5 между двумя магнитопроводящими фланцами6 и 7, образующими входной и выходной патрубки и представляющими собой вместе с сердечником 3 и наружными стяжными болтами 8 элементы общего магнитопровода.10 Входная часть корпуса 9, являющаяся рабочей зоной, имеет переменное сечение. Сердечник перемещается в корпусе аппарата при помощи редуктора 10, Причем с фланцем 7, являющимся выходным патрубком, он имеет 15 герметичное уплотнение по сопрягающимсяповерхностям. Для регулирования градиента напряженности...

Номер патента: 569324

Опубликовано: 25.08.1977

Авторы: Зеленов, Зыков, Капустин, Корт, Ляхов, Пелевин, Просвирин

МПК: B03C 1/02, B03C 1/08

Метки: магнитный, сепаратор

...ватели помещены выше- ения ия является по процесса раздеФлокул.тем, что рабо иде полой плит вибраций, а н утри плиты,ий ин предлагаеСепаратор немагнитную нагреватели 3 нитную систередст рте На чеьмй сепасодержитраэрелитисточник атор, общиЯ вид вибропитатель 1 льную плиту 2, вибраций 4, маг аким образом, снабжение рабочегона источником вибраций способствуазрушению флокул и позволяет поЗО зобретение относится к о икрэных ископаемых.Известен магнитный сепаратор, включающий вибрационный стол, магнитнуюсистему, нагреватель, приемники продуктов разделения (13,Наиболее близким по технологическому решению к предлагаемому являетсямагнитный сепаратор, включающиЯ питатель, рабочий орган, магнитную систему, нагреватели и приемники продуктов...

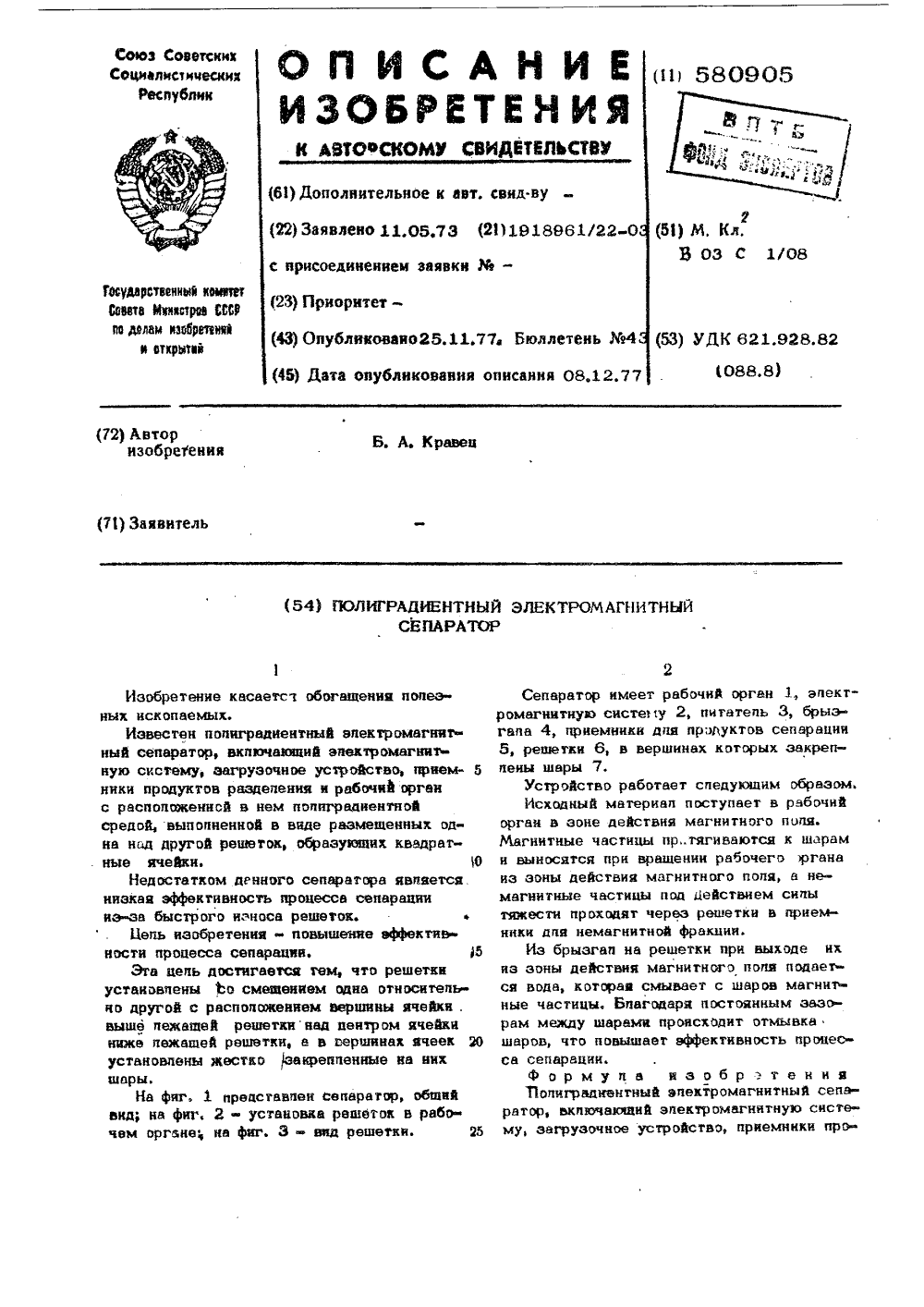

Номер патента: 580905

Опубликовано: 25.11.1977

Автор: Кравец

МПК: B03C 1/08

Метки: полиградиентный, сепаратор, электромагнитный

...прн выходе их из зоны действия магнитного пола подаеъся вода, которая смывает с шаров магнитные частицы. Благодаря постоянным зазорам между шарами происходит отмывка шаров, что новьцпает эффективность процесса сепарации.Формула изобр текинТ 1 опиградиентный электромагнитный сепавкпючающнй электромагнитную систегруэочное устройство, приемники проные а а являетсарацииэффектн решеткиотносительныны ячейки .ом ячейки нах ячеек Юе на иих 1 представлен сепаратор общи2 - установка решеток в рабое; ие фиг, Э - вид решетки. му эа вид на фа чем орган Недостатком денного сепаратор низкая эффективность процесса сеи из-эа быстрого износа решеток. Вель изобретения - повышение ности процесса сепарации. Эта цепь достигается тем, что установлены Ьо...

Номер патента: 581994

Опубликовано: 30.11.1977

Автор: Друз

МПК: B03C 1/08

Метки: магнитный, сепаратор

...камер.На фиг. 1 изображен описываемый сепаратор, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - разрез по А - А на фиг. 1.Сепаратор включает приемный патрубок 1, спиральный желоб 2, разгрузочный патрубок 3, камеры 4, выполненные из немагнитного материала, окна 5, магниты 6, бункеры 7, мигалки 8,Работает сепаратор следующим образом.5 В приемный патрубок 1 нагнетается потокизмельченной руды. Более тяжелая фракция,содержащая железо, отбрасывается центробежными силами к наружнОЙ стенке желооа2. При воздействии магнитного поля железо 10 содержащие частицы притягиваются к наружной стенке камеры, а остальной поток транспортируется к разгрузочному патрубку 3. Напоток материала магнитное поле магнитов 6действует периодически. При...

Номер патента: 581995

Опубликовано: 30.11.1977

Автор: Друз

МПК: B03C 1/08

Метки: магнитный, сепаратор, центробежный

...загрузочный патрубок 1, короб 2, состоящий из прямых 3 и криволинейных 4 участков, патрубки для разгрузки концентрата 5, промпродукта 6, хвостов 7 с запорными устройствами 8, магниты 9 с чередующейся полярностью полюсов, прерыватели магнитного потока 10, раму 11.Работа сепаратора осуществляется следующим образом.Пульпа нагнетается насосом в загрузочный патрубок 1. В рабочей зоне магнитами 9 и прерывателями магнитного потока 10 создается пульсирующее магнитное поле, в результате воздействия которого на исходный материал магнитная фракция притягивается к наружной стенке короба и разгружается на прямом участке короба через разгрузочный патрубок концентрата 5, а частицы пустой породы и сросткн продолкают двигаться на криволинейном участке...

Номер патента: 602224

Опубликовано: 15.04.1978

Авторы: Карташян, Фадеев

МПК: B03C 1/08

Метки: вод, осветления, сепаратор, сточных, электромагнитный

...и неоднородности поля в рабочей зоне происходит извлечение ферромагнит ных взвесей из сточных вод, протекающих полотку 6. Извлеченные ферромагнитные взвесипритягиваются к поверхности вращающейсяюмагнитной обечайки 4, выносятся ею из зоны извлечения и разгружаются с помощью 15скребка 8, ферромагнитный ограничитель, выполненный в виде полуцилиндра и располагающийся на ширине участка межполюсного зазора, не только полностью комтзинсирует радмагничивающий эффект, но и существенно увеличивает неоднородность поля на данном участке рабочей зоны сепаратора, что в целомпозволяет заметно увеличивать аффективностьизвлечения ферромагнитных взвесей,. формул а изобретения Электромагнитный сепаратор для осветления сточных вод по авт....
