A47K — Санитарно-гигиеническое оборудование жилища, не отнесенное к другим классам

Номер патента: 75050

Опубликовано: 01.01.1949

МПК: A47K 11/00

Метки: 75050

...газонепроницаемым, Для сбора газов, выделяемых нечистотами, над поверхностью их на определенной. высоте устанавливается потолок (перекрытие).Внутреннее перекрытие в выгребе тщательно подшивается досками вшпунт с хорошей просмолкой и делается с уклоном 1 - 5% в сторону отверстия для выпуска газов. Это же перекрытие является полом для насыпаемой на него земли. Насыпь предназначается для отепления выгреба, и одновременно она,служит фильтром, поглощающим газы, которые проходят через потолоЫзыгреба.Для очйСтки вйгреба от осадков в толще земляной насыпи делается лаз с внутренней и наружной крышками. Сверху земляной насыпи, внеюЬмещения уборной, над выгребом устраивается откос из мятой глины, "хоУорый также предназначен для отепления выгреба...

Номер патента: 75938

Опубликовано: 01.01.1949

Авторы: Болотнер, Хилинский

МПК: A47K 3/00, A61H 33/00, F24H 1/12 ...

Метки: вод, других, лечебных, минеральных, нагреватель, проточных

...известен.Предлагаемый, согласно изобретению, нагреватель проточных мичеральных, лечебных и прочих вод, отличается тем, что, с целью максимального сохранения лечебных свойств и газов подогреваемых вод, паропроводы выполнены гофрированными с большим количеством извилин, Нагреватель снабжен краном парорегулятора, запорным водяным краном и тройником с термометром для определения температуры воды, выходящей из него,На фиг. 1 схематически изображен продольный разрез нагревателя; на фиг. 2 - вид сбоку одного из его паропроводов.Вода из источника через запэрный кран на патоубке 1 поступает в пространство между кожухом 2 и параллельно расположенными паоопроводами 3, выполненными из гофрированных листов с большим количеством извилин б....

Номер патента: 76648

Опубликовано: 01.01.1949

Авторы: Андреянов, Кирко

МПК: A47K 3/00, F24D 17/00

Метки: душевая

...и регулирование подачи воды производится трехходовым краном б, а пара - вентилем 5. На паропроводе устанавливается питательный клапан 8.Забор воды к душевой сетке производится из верхней зоны. Это обеспечивает автоматическое удаление воздуха из системы, подачу к сетке наиболее теплых слоев воды в установившемся состоянии и подачу воды температурой не выше 40 при очередном пуске нагревателя после перерыва,Последнее достигается тем, что наивысший возможный уровень воды в нагревателе при его остановке устанавливается на отметке точки а, так как при закрытии трех- ходового крана б сквозь прорезь, сделанную в кране, вода из корпуса 1 автоматически сливается до отметки а,При открытом вентиле 5 пар через трубку 7,...

Номер патента: 94071

Опубликовано: 01.01.1952

Автор: Кирилин

МПК: A47K 3/28

Метки: душ, портативный

Номер патента: 94571

Опубликовано: 01.01.1952

Автор: Бинкис

МПК: A47K 3/28, F16K 31/54, F16K 31/62 ...

Метки: включения, выключения, душа

...одной оси. При повороте9, //овеР 1,/вдетс 51 ВокР,Гсвоей осц и зубчатый сектор 1, который цдхолп/ся В зацспленц/1 с клицовцлцой зуб ш;ой рейкой 1 и передвигает ес вправо цлц влево.Рейка 12, передвигаясь, лсйству- ЕТ ЦД 1 ЛЦНОВЦДНЫС КУЛ 11/КЦ Э, КО- торые )ксстко соединены со штоком б вентилей 7, В результате чего шток может опускя 5 ься или полип/дться, тем самым увеличивая ил:/ уменьшая проходные сечения вс 1 тиле/1.д.та прохода горя Мф и холоди сф в О ы.При повороте рл коят/;ц вправоклиновГднд 5 зуб 1 Я.:ся рейка передвигается вправ/.); всц иль с горячей водой Открывается, д Вентиль с О,//отгной водо/1 закрываетс и в душ подается вода с повышенной температурой. Прц цовоооте рукоятки влево процзойлс оордтное, т, е, вода будет...

Номер патента: 102530

Опубликовано: 01.01.1956

Автор: Бадырь

МПК: A47K 3/28, E03C 1/05, F16K 31/62 ...

Метки: душевая

...труу (10), 1 сдущудо к глс 11 ьдлитсл)0 душа (на черте;ке не показав. Труоу (10) на некотором участке сс длины по ддьдсотс окватываст корпус (11) температурного датчика. Прод дранство между ними за;к.Ткостьдо.,-то прострадстд)0 сооощастся груОкодд (12) с Гцропп;)нидгом (13), плунжср которого воздействует па подпружцпснпьдй вта; рсгулпрун)- щего золотника. Прц д:Олсбаивяк тс)иературы во(ы, прокод)дп(сй по труое (10, жд.дкость В прострйнстд)с )ежду груоОГ (10), корпусом (11) Измен)дет шп )1 ьем и воз сйстВуя на порпснь Гпдроцплпн;рдд, перемещает золотнддк в том илп ином нддправлснцп.Пуск установкп осуществляется авто)ьатпческп прц вкод; модшцегося на рсш:тку (1). 1)онсд этой ршисткп. расиоложсцдпп 1 под ро:)кОм плунжсра Гндро...

Номер патента: 108712

Опубликовано: 01.01.1957

Автор: Левин

МПК: A47K 4/00, F24D 17/00, F24H 1/18 ...

Метки: котельная, передвижная

...резервуара, Указанной крышкой паровой аккумулятор делится на два отсека: верхний - для холодной воды и нижний - для горячей воды, Для увеличения емкости отсека с горячей водой служат промежуточные обечайки (не показаны на чертеже), которые при перевозке установки утапливаются в нижнем резервуаре.Холодная вода подается в верхний отсек посредством шланга и шарового крана 13, автоматически поддерживающего уровень воды в аккумуляторе. При заполнении водой нижнего резервуара, расположенный в нем резервуар меньшего диаметра всплывает, поднимаясь вверх вместе с промежуточными обечайками. Труба 14 при этом закрывается временной пробкой.Установка работает на водогрейном, паровом и смешанных режимах, т. е. с выдачей пара и горячей воды, При работе...

Номер патента: 111668

Опубликовано: 01.01.1957

Автор: Крылов

МПК: A47K 3/28

Метки: душ, переносный

...стенки 1 с помощью шарнира в виде подшипника скользящего трения, осью которого является втулка 5 (фиг. 7) с гайкой б, закрепленной лепестковой шайбой 7. На буртик вулки 5 опирается ютолочный фланец 81 оворотной стенки 2. Между указанными Втулкой н фланцем устапов,Счо кольцо 9.Нижня кройк 1 повороОЙ с)сики 2 распо;Ожена па Высоте несколько превышаошей высоту расположения полки 4 корпуса для беспрепятственного поворота этой стенки при складывании кабины.В целях устранения возможности разбрызгивания воды и направления сс в таз 10, устанавливаемый внутри кабины, полки 4 снабжены спущенными вниз фартуками 11,На верхней горцовой стенке корпуса усгановлен резервуар 12 для воды, под которым может быть поставлен элекронагрсвате.ь 13. Кроме...

Номер патента: 131276

Опубликовано: 01.01.1960

Автор: Ципов

МПК: A47K 4/00, F16K 11/12

Метки: душевых, кран, смесителя, установок

...совмсщаемых при открывании с отверстиями холодной и горячей воды в тройнике смесителя, и выходное отверстие для выпуска смешанной воды в подающую трубку. Боковые отверстия пробки 2 в нижней части вытянуты по ходу закрывания. Пробка и полость в корпусе смесителя имеют конусность.Поддержание плотности между пробкой 2 и корпусом производится крышкой 3 смесителя путем вращения ее по шейке нижнего отверстия корпуса, При этом крышка поджимает пробку 2, передавая свое уснлнссрез шарп.Оподшппнпк 4, Оорлзовгнпый капрОпОВыми П 1 арикамп, по 1 сшсппымгп мссд пазами крыши д и прооки 2.Узел мыльницы состоит пз корпуса 6, мыльницы 6 и створки 7. Корпус 6 крепится к смесителю заведением цснтрального отверстия па ши с задпей части смесителя и...

Номер патента: 131696

Опубликовано: 01.01.1960

Автор: Любельский

МПК: A47K 3/28, F16K 31/46, F16K 31/62 ...

Метки: душевое

...На чертеже изображено душевое устройство в двух проекциях. Устройство состоит из рам 1 и 2, образующих корпус, кожухов 3 и А смесителя 5 с золотником и сектора 6 с рукояткой 7 управления, коромысла 8, натяжной струны 9, запорных клапанов 10 с тягами 11 и педали - подножной площадки 12 с отжимной пружиной 13.Для включения устройства моющийся человек должен зайти на педаль 12, при этом тяги 11 переместятся вверх и откроют доступ горячей и холодной воды к золотнику смесителя 5.Окна золотника откроются наполовину и из душевой сетки будет поступать вода с температурой от 32 до 36. Далее моющийся рукояткой 7 может установ ть нужную температуру воды. После конца про цесса мытья моющийся сходит с педали 12, при этом тяги 11 возвра щают в...

Номер патента: 137648

Опубликовано: 01.01.1961

Авторы: Сергеев, Шульман

МПК: A47K 5/05

Метки: мыльница

...друг к другу в момент нахождения опоры на основании, причем опора снабжена кольцевым буртиком, опирающимся на аналогичный буртик основания. Известны магнитные мыльницы, обеспечивающие сохранность мыла сухим, выполненные в виде опоры, вдавливаемой в мыло, и основания, удерживающего опору с мылом. Недостатком таких мыльниц является сравнительная их дороговизна, в связи с применением металла, и неудобство пользования ими, так как они не являются переносными.Предложенная мыльница не имеет этих недостатков. Сущность изобретения заключается в том, что соприкасающиеся поверхности опоры и основания выполнены сферическими, концентрично входящими одна в другую при помещении опоры на основание, причем опора снабжена кольцевым буртом,...

Номер патента: 139411

Опубликовано: 01.01.1961

Автор: Гинесин

МПК: A47K 3/12

Метки: ванны, сиденье

Номер патента: 150437

Опубликовано: 01.01.1962

Автор: Макаров

МПК: A47K 3/28, F16K 31/524, F16K 31/62 ...

Метки: душевая

...3 одную воду трубы 4.Внутри смесительной камеры на валике э смонтирован кулас выступами 1, 11,и 111. Кулачок посредством гибкой связисоедсо штангой 8, опирающейся на подножную площадку, состоящуюрычага 9, на который опирается штанга, и примыкающей к немули 10, вращающейся вокруг оси 11.При нажиме на педаль 10 подножной площадки рьшт вверх, тем самым ослабляет натяжение гибкойМ 150437вобождает кулачок 6, который получает возможность вращаться посредстпом поворота штурвала 12, чем и регулируется температура воды.Смеситель имеет циферблат 13 со стрелкой 14, укрепленной на одном валике 5. Стрелка указывает степень подогрева подаваемой воды, поступающей к душевым сеткам.При показании стрелки закрыто выступы 1 и О поджимают колпачки и...

Номер патента: 170156

Опубликовано: 01.01.1965

Автор: Иоцюс

МПК: A47K 10/48

Метки: воздухом, нагретым, прибор, рук, сушки, электрический

...изменения емкости,На чертеже схематически изображен общий вид предлагаемого электрического прибора в разрезе.Он включает заключенное в общем корпусе 1 сопло 2, нагревательный проволочный элемент 3, вентилятор 4, электродвигатель 5 маломощного высокочастотного генератора б. В высокочастотном генераторе в качестве электронной лампы применены двойной триод 6 НЗП и электромагнитное реле известного типа с током срабатывания 16 лга и номинальным током вольфрамовых контактов 10 а,При приближении рук к соплу 2 изменяется емкость сопло - земля, что приводит к срыву генерации, т, е. к изменению величины анодного тока. Прп увеличении тока до 16 ага срабатывает электромагнитное реле, в результате чего включаются электродвигатель и нагревательный...

Номер патента: 172254

Опубликовано: 01.01.1965

МПК: A47K 3/00, B05B 15/02

Метки: 172254

...на нижнююкольца Отходят м воды отложеВаются. отл1 ПЕ .-11 11 апоропр бе НО ымь сетки ских шнеи проб редмет и ени ад ер для ла 2, планных етки,Опасная группа М 284 Насадки, состоящие из корвестны. Недостатками такихся отсутствие специальныхдля их чистки, трудоемкость д мация отверстий при этом,В предлагаемой душевой насадке за ние отверстий отложениями солей, выпа щих из воды, не исключено, но они легко чищаются при пользовании душем, Ос ность конструкции состоит в том, что насадки выполнены в виде набора кониче колец, вставленных одно в другое; на вне поверхности кахкдого кольца сделаны дольные пазы для прохода воды.На фиг. 1 изобранена описываемая н ка, продольный разрез; на фиг. 2 - вид ху; на фиг. 3 - разрез по Б-Б на фиг. 1Насадка...

Номер патента: 185026

Опубликовано: 01.01.1966

МПК: A47K 13/26

Метки: 185026

...в кронштейнах и крышке сквозной канал, в который пропущена ось.На фиг, 1 изображено описываемое сиденье с крышкой в плане; на фиг. 2 - разрез по А - А па фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 1; на фиг. 4 - разрез по В - В на фиг, 1.Сиденье 1 выполнено разомкнутым со стороны крепления его к унитазу, и его концы имеют фигурные пазы, которые с отверстиями в кронштейнах 2 и крышке 3 образуют сквозной канал, Капал разделен по длине на три части, причем средняя часть открыта сверху, а две крайние - снизу. Фигурные пазы позволяют компенсировать разницу в высоте между поверхностью крепления кронштеинверхней кромкой раковины унитаза.Сквозь канал пропущена ось 4, один ккоторой имеет шляпку б, а другой выпо5 с расширением и щелью.При...

Номер патента: 211759

Опубликовано: 01.01.1968

Авторы: Рымашевский, Соловьев

МПК: A47K 5/122

Метки: выдачи, моющих, порционной, прибор, средств

...нап потребителя емкость для 25 клапаны, по от пружин,ку, отличаю ния гигиени тирован отс 30 ма,а на ко дохраненияИзвестен прибор для порционной выдачи моющих средств, например мыльного крема на руки потребителя, содержащий корпус, съемную емкость для моющего средства, выпускные клапаны, поршень, возвращаемый пружинами, и сопряженную с поршнем рукоятку.Предлагаемый прибор позволяет улучшить гигиенические условия обслуживания. Это обеспечивается тем, что на рукоятке смонтирован отсекатель выдавленной порции крема, а на корпусе размещены щечки для предохранения рукоятки от бокового захвата.На чертеже изображен прибор в разрезе, В корпусе 1 имеется отверстие для поршня 2, шарнирно соединенного с рукояткой 3. На рукоятке смонтирован...

Номер патента: 218383

Опубликовано: 01.01.1968

Авторы: Тихомиров, Черноволов

МПК: A47K 3/00, E03C 1/232

Метки: ванна, купания, наружной, переливной, трубой

...которые примец 1 ют В ваннах изВсстных конструкций. 5 Ванна для купашя с наружной переливнойтрубой, ог.тогоа;гс.г тем, что, с целью уменьшения трудоемкости монтажа, в верхней части одного пз бортов ванны образована выступающая наружу и открытая сверху и в 0 ванну камера, горизонтальное днище которойснабжено Вводимым В переливну 10 трубу патрубком с выходным отверстием и перемычкой для креплеиия цепц прОбки сливцОГО Отвсрстця. Известны ванны для купания с наружнойпереливной трубой, в которых на некоторомрасстоянии от передней стенки ванны устацозлена перегородка. Пространство, ограниченное передней с генкой ванны и перегородкой,через отверстие в две ванны соединено непосредственно с трубой перелива. Одцако моцтак известных ванн...

Номер патента: 234633

Опубликовано: 01.01.1969

Автор: Голубев

МПК: A47K 10/48

Метки: рук, сушки

...устроиство для сушки рук, содержащее систему подачи воздуха, электрическую систему управления и сопло с выходной решеткой.Предлагаемое устройство можно использо вать в самолетах для улучшения обслуживания пассажиров, Это обеспечивается тем, что устройство снабжено смесителем горячего и холодного воздуха, из которого смешенный воздух поступает по трубопроводу с автома тически управляемой соленоидом заслонкой через сопло с выходной решеткой на руки.На чертеже изображена схема предлагаемого устройства.Оно состоит из сопла 1, в котором помеще иа выходная решетка 2 для выравнивания потока воздуха, идущего по трубопроводу 3 из смесителя горячего и холодного воздуха 4. В смеситель воздух попадает по трубопроводам 5 системы подачи воздуха. В...

Номер патента: 249578

Опубликовано: 01.01.1969

Авторы: Калошин, Тейерман

МПК: A47K 5/12

Метки: жидкого, мыла, мыльница-дозатор

...рабочего целью о шее при жиненно женный 0 модейст подпружМыльница-дозатор предназначена для выдачи определенных порций жидкого мыла при умывании и может быть применена в различных общественных местах.Известна мыльница-дозатор для жидкого мыла, содержащая емкость, сливную трубку и дозирующее приспособление ручного нажимного действия с возвратно-поступательным движением рабочего органа.Предлагаемая мыльница-дозатор надежна в работе. Для этого дозирующее приспособление выполнено в виде подпружиненной рукоятки, несущей свободно насаженный конический запорный клапан и взаимодействующей с подпружиненным корпусом подпружиненного отсекателя.На чертеже изображена предлагаемая мыльница-дозатор, продольный разрез.Она содержит емкость 1 для жидкого...

Номер патента: 269447

Опубликовано: 01.01.1970

Автор: Сальм

МПК: A47K 10/48

Метки: рукосушитель, электрический

...направленными вверх остриями и на нее подано высокое напряжение, а верхняя сетка заземлена. На чептеже схематически изображен предлагаемый электрический рукосушитель, общий вид.Он состоит из блока питания 1, выполненного в виде вертикального канала корпуса 2, в который помещены электронагреватель 3, две токопроводящие сетки 4 н 5, нижняя из которых снабжена направленными вверх остриями и на нее подано высокое напряжение, а верхняя заземлена. и две ограждающие сетки б и 7. Воздух поступает через нижнюю ограждающую сетку, нагревается и, ускоряясь между токопроводяццмц сетками, выходит к потребителю через верхнюю ограждающую сетку, 5 Ускорение движения воздуха достигается засчет конвекции и узла электрического ветра.Последний рабстает...

Номер патента: 274316

Опубликовано: 01.01.1970

Автор: Липн

МПК: A47K 5/122

Метки: ванный, прибор

...смешиваются,что ухудшает качество последнего,Для регулирования подачи моющего раствора в предложенном приборе верх резервуара для раствора выполнен из эластичного материала, а в днище имеются клапаны, дозирующие его выход.На фиг, 1 изображен описываемый ванныйприбор в разрезе; на фиг. 2 - то же, видсверху.Описываемый прибор состоит из корпусаворонки 1 с отверстием для контакта с эластичным резервуаром 2, в который заливаетсямоющий раствор через отверстие 8 с резьбовой пробкой. В днище душевой воронки 4 имеются резиновые клапаны 5 для выхода мыльного раствора и щетина б. Через середину резервуара проходит трубка 7 для подвода воды со смонтированной на ней ручкой 8.5 При нажатии пальцами на эластичный резервуар через отверстия в...

Номер патента: 294606

Опубликовано: 01.01.1971

Авторы: Афраймович, Вители, Минска

МПК: A47K 5/08

Метки: мылодержатель

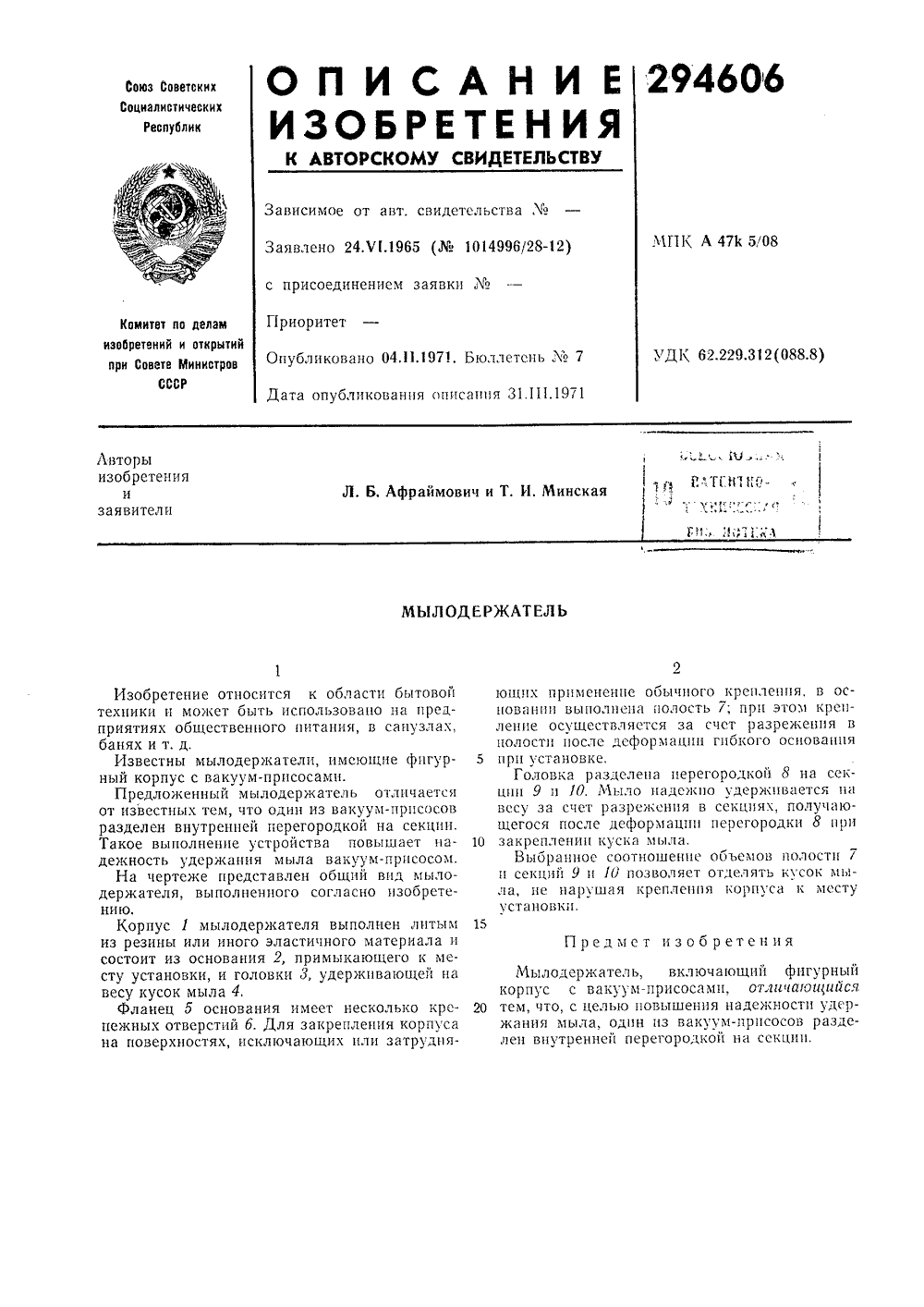

...о ла, не нарушая крепления установки. области бьтово.зовацо на предния, в санузлах крсплешя 7; прп этоз ст разреж цокого осц Изобретение относится ктехники и может быть исполприятиях общественного питабанях и т. д.Известны мылодержатели,ный корпус с вакуум-присосамиПредложенный мылодержаот известных тем, что один изразделен внутренней перегорТакое выполнение устройствадежность удержания мылаНа чертеже представлен одержателя, выполн нного социюсреения ованпя тс фигу родкой 8 удержпва секциях, по ер егор одка сектся га чу(з ю прц отличается м-прпсосов на секции. ышает на-присосом.впд мыло- изобретестп / бьемов поделять кукорпуса к мь мест я выполнен литым 15 ичного материала и имьпсающего к меудержпвающей на ате аст Предмет...

Номер патента: 298103

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна, Соединенные, Стейнер

МПК: A47K 10/28

Метки: выдачи, полотенца, сухого

...стержень или ось 91, на которой шарнирно крепится крышка 92, разделяющая рулоны с полотенцами и направленная от оси 91 вперед, а затем вниз по кривой к точке, расположенной, немного выше нижней поперечины 59, Эта разделяющая рулоны с полотенцами крышка 92 лежит на рулоне 93 с чистым полотенцем, который обычно находился в кожухе устройства.Тыльная часть рулона прижимается к тыльной стенке 90 гнезда. Торцы рулона располагаются между левой и правой торцовыми стенками 89 гнезда для рулона с чистым полотенцем. Передняя часть рулона с чистым полотенцем может опираться на направляющий валик 94, который вращательно закреплен между боковыми пластинами 5 б и 57 перед самым гнездом для рулона с сухим полотенцем. Чистое полотенце сматывается с...

Номер патента: 303053

Опубликовано: 01.01.1971

Авторы: Баранов, Морозов, Самсаева, Федосеев

МПК: A47K 10/00

Метки: бесконечного, полотенца, прибор, сушки, электрический

...9. Последний через рычаг 10 соединен с электромагнитом 11 ц может поворачиваться относительно осп 12.) Элсктроаппярятура прибора смонтирована вящике 13, расположенном во внутрснней полости цолубараоаця.Элсктрц;сская схема прибора состоцт цз сц О ловой цепи и цепи управления. Силовая цепьсодержит проволочныс нагревательные элементь 8, реле 14, ц электромагнит 11 тормозя 9. Цепь упряьлсния - промежуточное реле 1 д, двойной триод 16, конта.Тныц цуп 6, 15 биметаллический терморегулятор 17, трансформатор 18, выпрямитель анодной цепи 19 ц выпрямитель сстчятой цепи 20. Прибор работает следующим образом.20 Прц протягцьяни полотенца сверку внизе 1 о влажный участок попадает под щуп 6.Вследствие элсктропроводцмостц влажного УЧЯСТКЯ ПРОПСХОДЦТ...

Номер патента: 306832

Опубликовано: 01.01.1971

Автор: Шипов

МПК: A47K 10/48

Метки: воздухом, нагретым, рук, сушки

...полость для забора воздуха. К ней части трубы прикреплен фланец с эле двигателем 4 и вентилятором 5. Над воронкообразной горловинойреплены направляющие насадки боянии от торцовой поверхности кораточном для образования зон сушк Для предохранения трубы от попадания в нее посторонних предметов в зону нагревательного элемента в корпусе установлена конусообразная сетка 7, а в нижней части его расцоложсна пусковая аппаратура В и терморегулятор. Устройство может быть смонтировано на полу помещения.Устройство работает следующим образом.При помощи пусковой кнопки одновременно включается электродвигатель с вентилятором и нагревательный элемент. При достижении определенной температуры циркулируемого воздуха путем включения и выключения...

Номер патента: 327643

Опубликовано: 01.01.1972

МПК: A47K 11/00

Метки: 327643

...включает установленную на трубчатое основание 1 емкость 2 с выпускным отверстием 3, в которое опущен один конец рукава 4 из эластичного материала для наполнения отходами баллонов 5, образуемых из рукава. Другой конец рукава перекинут через верхний край емкости в ее наружный карман б,Под отверстием 3 емкости 2 смонтированы поворотные ролики 7 и поворотные рычаги 8,имеющие сварочные патроны 9. Ролики выполнены с образующими отсеки 10 ребрами 11.Устройство работает следующим образом.Рукав 4, сложенный в наружном кармане б 5 емкости 2, по мере необходимости в процессепользования устройством протягивается ребрами 11 роликов 7, имеющих привод, к отверстию 3, После заполнения отходами находящейся в емкости 2 части рукава 4 последняя, 1 О...

Номер патента: 336853

Опубликовано: 01.01.1972

Авторы: Ервин, Иностранна, Иностранцы, Соединенные

МПК: A47K 10/28

Метки: выдачи, вытирания, полотна, рук

...элемента 7, проходит над днищем шкафа. Далее полотно идет параллельно задней стенке шкафа, поднимаясь вверх на тормозной валик 59, огибает его и направляется вниз на каток 40, находящийся на рычаге 44 подборки, затем полотно направляется вверх, огибает каток бО петли и направляется на каток 41 подборки, расположенный также на рычаге 44 подборки, а затем - на рулон 45 использованного полотна.В этом положении рычаг 44 подборки своим весом держит полотно в натянутом по" ложении, а синхронный механизм 9 (см. фиг. 4) находится при отделенных друг от друга присосных шляпках 30 и 31 (см. фиг. 1 О), при этом толкатель 17 (см. фиг. 8) не взаимодействует с коромыслом 14. При вытирании рук потребитель, захватывая чистое полотно за края внизу...

Номер патента: 352647

Опубликовано: 01.01.1972

Автор: Иностранец

МПК: A47K 13/22

Метки: прокладка, сидения, унитаза

...мого под действие сидения унитаза, с целью обеспечения током воды, она вь й формы.п. 1, огличаюгггаяся ггз материала, разм на него потока вод тяи- уда- полтеока г. Настоящее изобретение относится к санитарной технике.Известные прокладки для сидения унитаза не удаляются после использования под действием потока воды.Предлагаемое изобретение позволяет устранить этот недостаток, так как прокладка имеет воронкообразную форму и изготовлена из материала, размокаемого под действием на него потока воды.На фиг. 1 изображена прокладка до использования; на фиг. 2 - прокладка в рабочем положении; на фиг, 3 в прокладка в момент удаления под действием потока воды.Воронкообразная форма прокладки обеспечивает покрытие не только сидения, но и внутренней...

Номер патента: 364304

Опубликовано: 01.01.1973

Авторы: Беспалов, Горбункова

МПК: A45D 27/02, A47K 5/14

Метки: ьиблио

...к медицинской технике, а именно к кислородным пенообразователям, применяемым для введения в желудок кислородной пены при гастральной оксигенотерапии.Известно устро 11 ство для получения кислородной пены, содержащее сосуд для пенообразующей жидкости, подключенный к источнику подачи кислорода, Дно сосуда образовано, диафрагмой с отверстиями для прохождения кислорода.Для обеспечения стабильного содержания кислорода в пене в предлагаемом кислородном пеноооразователе имеется приспособление для регулирования уровня пенообразу 1 о- ШЕЙ ЖИДКОСТИ, ВЫПОЛНЕННОЕ В ВИДЕ ЦИЛИНД- рического открытого сосуда, соединенного посредством патрубка с сосудом для пеноооразующей жидкости, и устанавливаемой на заданном уровне емкости для пенообразующей...
