Номер патента: 123626

Опубликовано: 01.01.1959

Автор: Цогоев

МПК: H01F 41/06, H01F 41/10

Метки: выводе, дросселя, закрепления, изделия, конца, намоточному, обматываемого, провода, станку, частности

...сердечника дросселя.Приспособление работает следующим образом,Перед намоткой дросселя захват 1 отодвигается от торца шпинделя 2. Поводок 3 выдвигает начало провода 10 и заводит его между торцом шпинделя и захватом 1, который прижимает его к торцу шпинделя. Затем поводок 3 возвращается в исходное положение, ослабив во вре123626 Предмет изобретения Приспособление к намоточному станку для закрепления конца провода на выводе обматываемого изделия (в частности - дросселя), содержащее установленный на вращающемся шпинделе станка захват, подвижный вдоль шпинделя и служащий для прижима начала наматываемого провода к торцу шпинделя, о т л и ч а ю щ е е с я тем, что на торце шпинделя закреплена пружинящая пластина, прижимающая к выводу...

Номер патента: 427793

Опубликовано: 15.05.1974

Авторы: Бромберг, Гольдрайх, Надель, Радиально, Специальное, Хейфец

МПК: B23B 29/03, B23B 29/18

Метки: выводе, отверстi, растачивания, резца, риски

...растачивания двигатель переключается на большую скорость вращения, и оправка с резцом ускоренно выводится из обрабатываемой детали. Величина несбалансированной массы, которую имеет оправка, н большая скорость вращения двигателя выбираются таким образом, чтобы при большей скорости вращения шпинделя создаваемая несбалансированной массой центробежная сила Р, вызывала такой отжим резца от ооработаннои поверхности, при котооом резец не будет задевать ее. 25Для того, чтобы отжим резца при выводе был больше, чем его отжим при растачивании, центробежная сила при выводе Р, должна быть больше суммы сил Ру и Рдействующей на систему шпиндель-оправка при растачивании, т. е. 35Это условие может быть выполнено только в том случае, если двигатель...

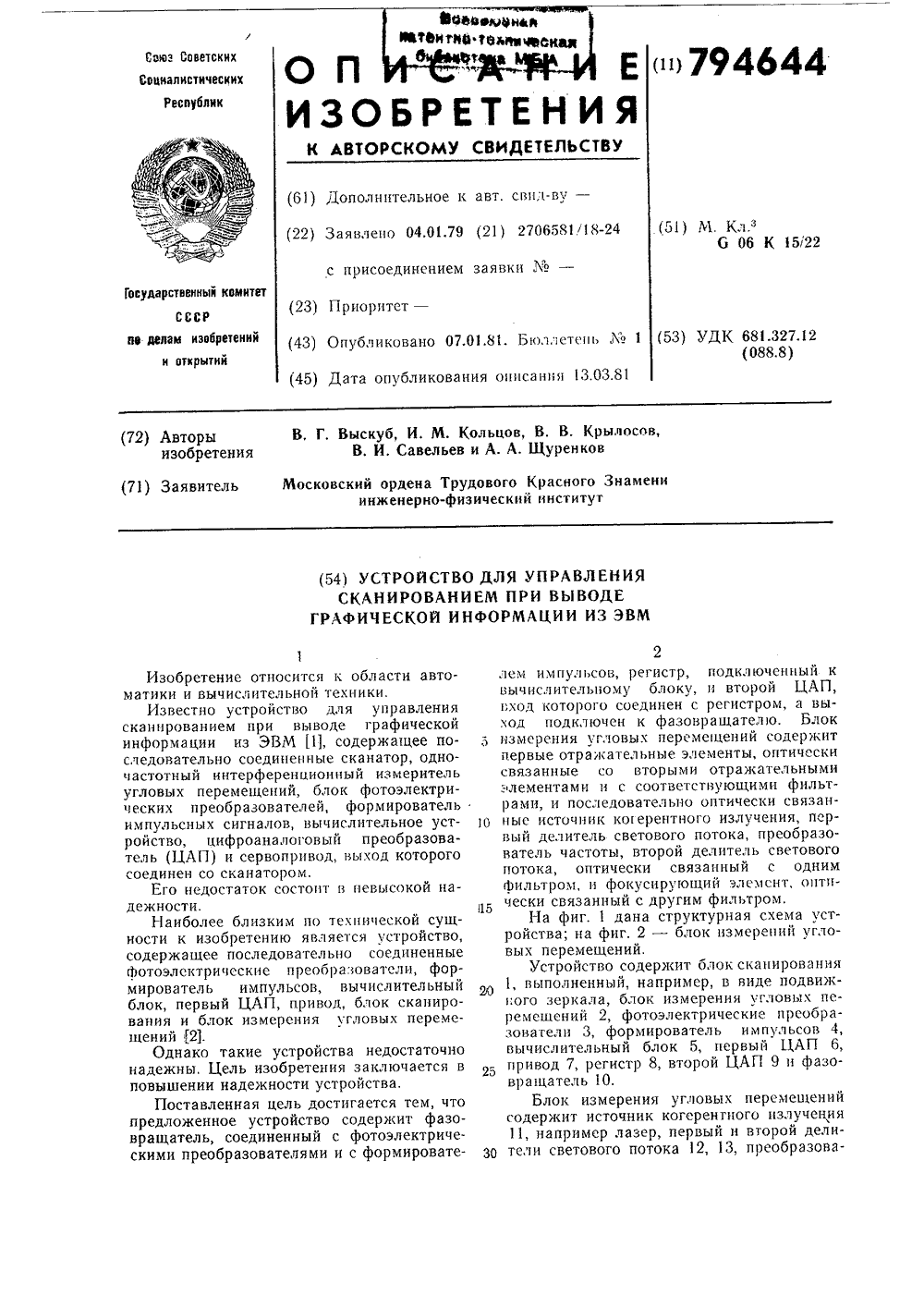

Номер патента: 794644

Опубликовано: 07.01.1981

Авторы: Выскуб, Кольцов, Крылосов, Савельев, Щуренков

МПК: G06K 15/22

Метки: выводе, графическойинформации, сканиро-ванием, эвм

...14, фильтры 15, 16, фокусирующий элемент 17 н отражательные элементы 18 - 21, выполненные в виде зеркал. На фпг. 2 также показана рамка сканатора 22.Устройство работает следующим образом.Код задация перемещения поступает в цычислительный блок 5. Он формирует двухступенчатый код задания: грубый, по которому сравниваются старшие разряды кода задания с импульсным сигналом обратной связи формировагеля импульсов 4, и тонкий, по которому изменение уставкц положения объекта достигается сдвигом фазы опорного сигнала. Истинное перемещение блока 1 определяется разностью фаз выходных электрических сигналов преобразователей 3.Опорный и измерительный сигналы формирователя импульсов 4 поступают в вычислительный блок 5, где вырабатывается команда,...

Номер патента: 1362388

Опубликовано: 30.07.1988

Автор: Сухомлинов

МПК: H05H 13/04

Метки: выводе, выводимых, интенсивности, медленном, потока, пучка, синхротрона, частиц

...(СИ 1) устанка на выходе основного сумматора 23 1 св (с 1 = 1 мвКммс с мв,+ К;, 31 для случая на фиг. 2 илилс1 в (.,1= 1 мВ К - К, Х д 1, для1 х 1случая на фиг. 3. В результате н(и+2) м цикле смещается момент началапоявления пучка н канале (штрих-пунктирная линия, момент С на фиг, 2или С з на фигк 3), изменяется интенсивность потока выводимых частиц, нопоток частиц н.канале остается равномерным, величина сигнала ошибки с выхода усилителя 4 уменьшается Л 1(,11А 1,(1. Тогда нынеденная в каналинтенсивность 1 м в (р 41 1 сн (1 +о 11 (,11 ) для случая на фнг,: 21 мвт (п 1 1 ссс (1 р 1 сс 1 о (л+1 )для случая на фиг. 3 приближается к.величине, заданной уставкой интенсивности 1 в,с выхода источника опорногснапряжения 5. Если к концу...
