Номер патента: 1048408

Опубликовано: 15.10.1983

Авторы: Головнин, Карасев

МПК: G01N 33/24

Метки: грунта, исследования, процесса, уплотнения

...созданияв грунте как нормальных, так и касательных напряжений.Цель достигается тем, что в устройстве для исследования процессауплотнения грунта, включающем верхнюю, промежуточную и опорную балки,соединенные. направляющими колонками,винтовой привод, динамометр со штампом, установленным в камере, штампвыполнен с клиновидным ребром, шарнирно связанным с промежуточнойбалкой, снабженнсй винтовой передачей с цилиндрической опорой, установленной с возможностью взаимодействияс поверхностью клиновидного ребра. 40На чертеже представлено устройство для исследования процесса уплотнения грунта, общий.вид.Устройство включает верхнюю балку1 с винтовым приводом 2 и опорную45балку 3, жестко соединенныенаправляющими колонками 4 и 5, на которыхс...

Номер патента: 1049618

Опубликовано: 23.10.1983

Авторы: Зевелев, Каширский, Кочев, Панин, Помощников, Чижевский, Шелихов

МПК: E02D 1/00

Метки: грунта, испытания, нагрузкой, статической

...цель достигается тем, чтов устройстве для испытания грунта статической нагрузкой, содержащем станину санкерами и рамой, снабженной нижним иверхним роликами, через которые пропущентрос, одним концом связанный с тарированным грузом, а другим - с нагрузочным приспособлением, установленным через шаровую опору на трубу, соединенную со штампом, нагрузочное приспособление выполнено в виде шариковой винтовой пары ибарабана, размещенного на верхнем конце винта и связанного с тросом, причем нанижнем конце винта монтирован упорныйподшипник, а рама выполнена с возможностью перемещения вдоль станины и фиксации.На фиг. 1 показано устройство, общийвид; на фиг. 2 - узел 1 на фиг. 1;на фиг. 3 - разрез А-А на фиг. 1. 5 10 15 20 25 30 35 40...

Номер патента: 1049619

Опубликовано: 23.10.1983

Автор: Кущак

МПК: E02D 1/00

Метки: грунта, деформаций, измерений, марок, послойных, установки

...при оплывании стенок в несвязных водонасыщенных грунтах, что приводит к снижению точности измерений послойных деформаций грунта.Цель изобретения - повышение точности измерения послойных деформаций в несвязных водонасыщенных грунтах.,Поставленная цель достигается тем, что согласно способу установки марок для послойных измерений деформаций грунта, включающему сборку марок на остове, проходку скважины с погружением приспособления для устранения оплывания стенок скважины, погружение марок в скважину и извлечение приспособления для устранения оплывания стенок скважины, во время сборки марок объединяют их посредством временных связей, погружение марок ведут одновременно с проходкой скважины, а после извлечения приспособления для устранения...

Номер патента: 1051158

Опубликовано: 30.10.1983

Автор: Бердянский

МПК: E02B 11/00

Метки: горизонтального, грунта, дренажа, закрытого, засыпки, обратной, траншей, укладки

...фильтра в траншеи закрытогогоризонтального дренажа Я .Недостатком способа является низкаяплотность намытого грунта в случае содержания в нем большого количества, 10пылеватых и глинистых частиц, в результате чего в течение длительного временипроисходит значительная осадка грунтаобратной засыпки.Известен способ укладки грунта обрат ной засыпки траншей закрытого горизонтального дренажа, включающий его замочку 2Однако при замочке грунта до полного насыщения, выпопняемой одновременно 20с его отсыпкой, в структуре грунта ос-тается много эашемленного воздуха, чтоснижает плотность обратной засыпки,Жесткость укладываемого грунта способствует образованию в нижней части 25траншеи пазух,. кроме гого, при такойвлажности не обеспечивается...

Номер патента: 1051179

Опубликовано: 30.10.1983

Авторы: Березин, Иванцов, Козак, Мельников, Минаев, Подгорбунский

МПК: E02F 5/08

Метки: грунта, из-под, трубопровода, удаления

...рамаснабжена шарнирно связанными с ней кронштейнами с дополнительными опорнымироликами и гидроцилиндрами управления,штоки которых шарнирно связаны с кронштейнами, а корпуса - с рамой, при этомпродольная ось рабочего органа размещена под продольной осью трубопровода. На фиг. 1 изображено предлагаемое устройство (вид сзади), общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - рабочий орган устройства под трубопроводом, общий вид.Устройство для удаления грунта из-под трубопровода состоит из рамы 1, соединенной с базовой машиной, рабочего органа 2, размещенного на раме 1 и выполненного из установленных на одном валу конического рыхлителя 3, ротора 4 и метателя 5. Между ротором 4 и метателем 5 установлен кожук 6, направляющий грунт....

Номер патента: 1051220

Опубликовано: 30.10.1983

Авторы: Афанасенко, Шелковников

МПК: E21B 25/18

Метки: водой, грунта, отбора, проб

...качества отбираемой пробы путем обеспечения многократных гилродинамических ударов по колонковой трубе.Поставленная цель достигается тем, что устройство лля отбора проб грунта, вклю. чающее колонковую трубу и герметичную рабочую камеру с входным отверстием в верхней части, перекрытым запорным элементом, снабжено подпружиненным поршнем-клапаном с фиксатором его нижнего положения и сливной емкостью, связанной соединительным каналом с рабочей камерой, причем запорный элемент выполнен в виде шторок, расположенных в герметичных полостях, заполненных жидким мас. лом, поршень-клапан установлен в нижней части рабочей камеры с возможностью перекрытия в верхнем положении соединительного канала, а полость под поршнем-клапаном соединена...

Номер патента: 1052623

Опубликовано: 07.11.1983

Авторы: Заворотний, Ковалев, Крутов

МПК: E02D 3/10

Метки: грунта, просадочного, уплотнения

...в неоднородных. Уменьшениеразмеров котлована целесообразно приниЗо мать до границы полносо водонасышениянижней половины просадочной толщи, т. е.в два раза меньше указанной ширины, чтосоставляет 0,05 - 0,4 глубины просадочнойтолщи.Возведение пригрузки по периметру кот 35 лована создает дополнительное давлениев массиве грунта, за счет чего происходитболее интенсивное его уплотнение до степени плотности, близкой к той, которая достигается под средней частью котлована.4 О Эффективность пригрузки определяется восновном шириной пригруженной полосыи величиной дополнительной нагрузки,Необходимая ширина пригрузки зависитот начального просадочного давления, которое составляет для лессовых грунтов45 0,02 - 0,2 МПа. Теоретический расчет показывает,...

Номер патента: 1052624

Опубликовано: 07.11.1983

Авторы: Быстров, Демчук, Николаев

МПК: E02D 3/11

Метки: грунта, укрепления, электрохимического

...первого диода и анода третьего диода, катод которого соединен с анодом второго диода и с одной из обкладок первого конденсатора.На чертеже представлено предлагаемое устройство.Устройство содержит входные клеммы 1-4 для подключения трехфазного источника45 50 55 переменного тока с выведенной нейтралью, два входных вывода - отрицательный 5 и положительный 6 для подключения к электродам-иньекторам 7 и 8 с закрепляющими растворами, расположенными в укрепляемом грунте 9, зарядно-разрядный конденсатор 10, включенный между клеммой 4 и положительным выходным выводом 6. Диоды 11 и 12, соединенные последовательно, и промежуточный накопительный конденсатор 13, включенный между входной клеммой 2 и точкой соединения диодов 11 и 12, образуют...

Номер патента: 1054498

Опубликовано: 15.11.1983

Авторы: Аграновский, Радзевич

МПК: E02D 1/00

Метки: грунта, динамических, характеристик, штамп

...из горизонтально расположенных регуляторов контакта с .отверстиями и обратными клапанами в . 45 них и домкратов, установленных между емкостью и корпусом бпока, при этом каждый регулятор контакта выполнен в виде конпентрично установленных неподвижного элемента, имеющего дно иэ апас.50 тичного материала, и подвижного элемента, из которых неподвижный закреплен к низу емкости, а подвижный - снизу с наружной стороны неподвижного элемента, причем в дне емкости образованы 55 отверстия. расположенные соосно отверстиям в регуляторах контакта, а в качестве балласта использовано низкомопекулярное органическое вешество сплав воска с канифолью,На фиг.1 показан штамп, общий вид,на фиг, 2 - разрез А-А на фиг. 1.Устройст:во состоит иэ набора...

Номер патента: 1054721

Опубликовано: 15.11.1983

Авторы: Байков, Денисенко

МПК: G01N 3/00

Метки: грунта, приготовления, проб

...еев вертикальной плоскости. Регулировканатяжения ветвей цепи 14 производитсяперемещением привода 9 ввдоль платформы 7 или натяжной звездочкой, устанавливаемой дополнительно по платформе 7.Кронштейн 13 с помощью соединительного пальца 17 соединен с штоком 3, в верхней части которого выполнен сквозной паз 18, предназначенныйдля обеспечения свободного перемещения штока 3 относительно платформы 7при уплотнении пробы грунта во времяпадения ударника 5 на, поршень 4.Платформа 7 с механизмом подъема ударника размещена на стойке 19, установленной в отверстиии 20 основания 1 своэможностью перемещения в вертикальной плоскости и уравновешена противовесом 21.Для сохранения соосности штока 3с грунтовым стаканом 2 при работе устройства и отвода его в...

Номер патента: 1055807

Опубликовано: 23.11.1983

Авторы: Бурьев, Костюченко, Лирник, Пихур, Чернухин

МПК: E02B 3/16

Метки: возведения, грунта, диафрагмы, пленочного, траншее, эластичного

...поперек траншеи укладывают подкладки , полотнища складывают в виде гармошки, при этом края45полотнищ состыковывают, на эластичные накладки наносят липкое вещество, прикрепляют к верхним и нижнимкромкам стыкуемых полотнищ липкуюэластичную накладку, к которой прикрепляют внизу балласт, затем верхнююкромку полотнища закрепляют за борттраншеи, а нижнюю кромку ойускают втраншею, последовательно удаляя подкладки, после чего траншею с пленкой 55замывают грунтом.Кроме того, ширина складок гармошки полотнищ меньше ширины траншеи. Эластичную накладку смазывают гидрофобным герметиком.В качестве гидрофобного герметикаиспользуют холодную битумную мастикуеНа фиг. 1 и 2 изображены последо".вательные этапы погружения в траншеюполотнищ пленки,...

Номер патента: 1057622

Опубликовано: 30.11.1983

Авторы: Валковская, Гаврильчик, Лемец, Лукьянский, Марковка

МПК: E01C 7/36, E02D 3/12

Метки: вяжущее, грунта, песчаного, укрепления

...включающее золу уноса и акти"визирующую добавку, в качестве активизирующей добавки содержит кремнегель при следующем соотношении компонентов,мас,Ф:Зола уноса 55"80Кремнегель 20-45,Кремнегель (отход сернокислотногопроизводства контактным способом)представляет собой тонкодисперсныйпорошок белого цвета. По дисперсности характеризуется остатком на сите0,08-5,1-5,2, Химический составследующий, мас,Ж: О - 95-97,ъПри увлажнении смеси эолы икремнегеля создаются условия дляпротекания реакции между свободнойизвестью эолы и 510 кремнегеля собразованием гидросиликатов кальция.Зола уноса, например, от сжиганиягорЮчих сланцев имеет удельную поверхность 1800-3300 см 2/г и следуюющий химический состав, мас,Ф: 1 о 510 24,0-35,3; СаОвв...

Номер патента: 1057659

Опубликовано: 30.11.1983

Автор: Коськин

МПК: E04G 11/04

Метки: бетона, выемки, грунта, монолитного, прокладки, трубопроводов

...отрывают котлован на глубину до низа трубопровода, в торце 20 25 30 35 40 45 50 55 котлована возводят упорную стену 17, на дно котлована опускают устройство, которое в хвостовой части по длине прессующего органа и опалубки охватывают ийвентарной рубашкой 18 и соединяют ее с передней стенкой камеры 5 временными креплениями 19, при этом с помогцью гидродомкратов 7 корпус 16 с рабочим органом 1 отводят в заднее исходное положение, Далее в баллон 6 опорно-прессующего органа нагнетают рабочий орган агент (при небольших диаметрах трубопроводов и, следовательно, при небольших усилиях, необходимых для прокалывания грунта рабочим органом, - воздух, при больших диаметрах - масло) настолько,.чтобы только закрыть возмокность проникновения бетона в...

Номер патента: 1059045

Опубликовано: 07.12.1983

Авторы: Евдокимова, Семкин, Соколович

МПК: E01C 7/36, E02B 3/16, E02D 3/12 ...

Метки: вяжущее, глинистого, грунта, укрепления

...введения в грунтдля укрепления глинистого грунта, 215 повеРхностно-активного кислого вяжувключающее; мыс.дщего пройсходит разложение алюмосиБитум50 ликатного ядра глинистых минералов:Контакт Петрова 0,65 сульфанофтоновыми кислотами с обра:Вода 48,94 зованием цементрирующего вяжущегоЕдкий натр 0,19 2 О .стабилиэиРиааего грунт, рщ 0 ща"Жидкое стекло 0,22 щийся в ввкущем битум придает доНедОстатком известных вяжущихйолнительную стабилизацйю и гйдро.является невысокая прочность укреп- фобные свойства . Вяжущее, благодаряленноГо ими грунта. наличию поверхностно-активного вецелью изобретения является повыше,щества легко пРоникает с поверхностиние прочности укрепленного грунта. , в Разлыхленный грунт не требуя до полнительного...

Номер патента: 1060614

Опубликовано: 15.12.1983

Авторы: Борейко, Грошникова, Козлов, Сафрыгин, Соколов, Травкина

МПК: C07C 103/133

Метки: акриловых, грунта, закрепления, мономеров, основе

...количества пароформа состанляет 0,03-0,5 моль на 1 моль сульфата.акриламида.Упрощение процесса достигаетсятем, что метилолированию поднергаютсульфат акриламида непЬсредственнов реакционной массе после его получе.ния, причем добавлением заданного количестве пароформа или формальдегида определяется соотношение мономеров - акриламид и метиленбисакриламид в готовом продукте. При этомустраняется стадия выделения метиленбисакриламида.Для полчения оптимального соотношения, например, при закреплениисоляных и горных пород и создания вних водопрочных экранов расход Формальдегида или эквивалентного количества параформа составляет 0,030,5 моль на 1 моль сульфата акриламида, 10Сущность способа состоит в следующем.Нитрил. акриловой кислоты омыляютв...

Номер патента: 1060756

Опубликовано: 15.12.1983

Авторы: Гольдфельд, Кальбергенов, Черняк

МПК: E02D 1/00

Метки: грунта, массиве, параметров, сдвига

...раму,обойму срезывателя с крышкой и выступами, взаимодействующими с подвижной рамой и крышкой, нагрузочное и измерительное приспособления, обойма срезывателяснабжейа тройником с винтовым упором,выступы обоймы, взаимодействующие сподвижной рамой, выполнены съемными,а выступы, взаимодействующие с крышкой - в виде захватов, при этом съемные выступы расположены на оси, проходящей в плоскости сдвига грунта, тройникукреплен в захватах, а винтовой упорвзаимодействует с крышкой.На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг. 2 - узелсоединения съемного выступа с обоймойсрезывателя; на фиг. 3 - обойма срезывателя с крышкой, насаженная на целикгрунта (разрез),2Устройство включает упорное приспособление, выполненное в виде...

Номер патента: 1060757

Опубликовано: 15.12.1983

Автор: Загоруйко

МПК: E02D 1/02

Метки: грунта, испытания, компрессию, сдвиг

...роликовой опоры,.поперечная балка соединена со станиной, а динамометр нагрузочного приспособления установлен на штоке над балкой,На фиг. 1 изображено предлагаемое устройство, общий вид (первый вариант); 1 О на фиг. 2 - разрез А - А на фиг. 1;,на фиг. 3 - то же, общий.вид (второй вариант); на фиг, 4 - разрез Б - Б на фиг. 3. В камеру 5 помещают исследуеМый образец грунта и при помощи винтовогопресса 2 через штамп 11 к нему прикладывается вертикальная нагрузка, величинакоторой определяется по дийамометру 12.После некоторого уплотнения образцак нему при помощи сдвигающего приспособления вращением винта 20 прикладываетсябоковое усилие в одном из направлений,благодаря которому днище 6 корпуса перемещается по верхним роликовым опорам...

Номер патента: 1060969

Опубликовано: 15.12.1983

Авторы: Бич, Кислицын

МПК: G01N 1/04

Метки: вырезания, грунта, образцов, станок

.... внедряется в керн, заключенный в ограниченном простанстве керноприемного стакана, и своим. объемом: изменяет структуру образца, что не позволяет на срезных и компрессион ных приборах получать достоверные результаты исследований. Шпиндель имеет в плане крестообразную форму.На фиг.1 представлен предлагаемый станок, общий вид; на фиг.2 выполнение шпинделя.Устройство включает стол 1 сустановленной на. нем стойкой 2, крон.штейн 3, рычаг 4, шток 5, подсое,диненный к нему шпиндель б, грунтоотборное кольцо 7. Шпиндель имеетцентрирующие йоверхности 8 и Г;керноприемный стакан 10, приемную ,площадку 11, контргайку 12 узла вертивального перемещения,Станок работает следующим образом.С помощью .рычага 4 шток 5 с пазом 13 и шпиндель б...

Номер патента: 1060973

Опубликовано: 15.12.1983

Автор: Белов

МПК: G01N 1/20

Метки: грунта, отбора, поверхностного, пробы, слоя

...участку в направлении, указанном на чертеже стрелкой б. Клин 4 подрезает поверхностный измельченный рыхлителем 3 Плоскость клина соединена с нагнетательным патрубком б насоса 7, Над перфорированной плоскостью клина 60 4 установлен всасывающий раструб 8, соединенный с входом насоса 7. Перед раструбом установлен отражатель в виде сетки 9 для задержки крупных частиц грунта, корней травы и т.д. Далее по потоку установлен фильтр10 в фильтродержателе 11 и пылеотстойник 12. Для приведения центробежного насоса 7 в действие на корпусе установлен электродвигательнасоса 13, питаемый от какого-либоисточника тока, например от аккумулятора автомашины. Перфорированнаяплоскость 5 клина 4 снабжена .электровибратором 14. К нагнетательномупатрубку б...

Номер патента: 1062341

Опубликовано: 23.12.1983

Авторы: Аграновский, Радзевич, Словесный

МПК: E02D 1/02

Метки: грунта, коэффициента, упругости

...грунта, включающее модельФундамента, выполненную с вертикальной нишей и боковыми выемкамидля размещения вибратора с приводоми датчиков, пригрузснабжено грузовой балкой с опорами на концах,кожухом и тягами с виброизоляторами,при этом кожух размещен в основаниимодели Фундамента, а.грузовая балка соединена посредством тяг смоделью Фундамента,На чертеже изображено предлагаемое устройство, общий вид.Устройство для определения коэффициента упругости грунта состоитиз грузовой балки 1 с опорами 2 наконцах. Модель Фундамента 3 соединена с грузовой балкой с помощьютяг 4 с виброизоляторами;5, В телемодели фундамента имеется вертикальная ниша б для размещения в нейвибратора с приводом;7. На модельфундамента 3 установлен пригруз...

Номер патента: 1062342

Опубликовано: 23.12.1983

Авторы: Блескина, Лирцман

МПК: C04B 26/12, E02D 3/12

Метки: грунта, закрепления, состав

...известных составовявляется незначительная прочностьи водостойкость при закреплениипереувлажненного заторфованногогрунта и торфа.Целью изобретения является повышение прочности и водЬстойкостипереувлажненных заторфованных грунтов,Поставленная цепь достигаетсятем, что, состав для закреплениягрунта содержит карбамидную смолу,воду и отвердитель, причем в качестве отвердителя он содержит сернокислый алюминий, а также дополнительнокремнегель и кремнефтористый нат-рий, при следующем соотношениикомпонентов, мас.Ъ:Карбамидная смола 61,0-63,70Сернокислый алюминий 0,06-0,30 Кремнегель 3,5-5,0 Кремнефтористый натрий 1,0-1,5Вода Ост аль ноеКарбамидная смола Кф-Ж (67%-ный5водный раствор) Ту 14231-78,сернокислый. алюминий А 1(Я 04)ЗГОСТ 3758-75,...

Номер патента: 1062605

Опубликовано: 23.12.1983

Автор: Дзекунов

МПК: G01N 33/24

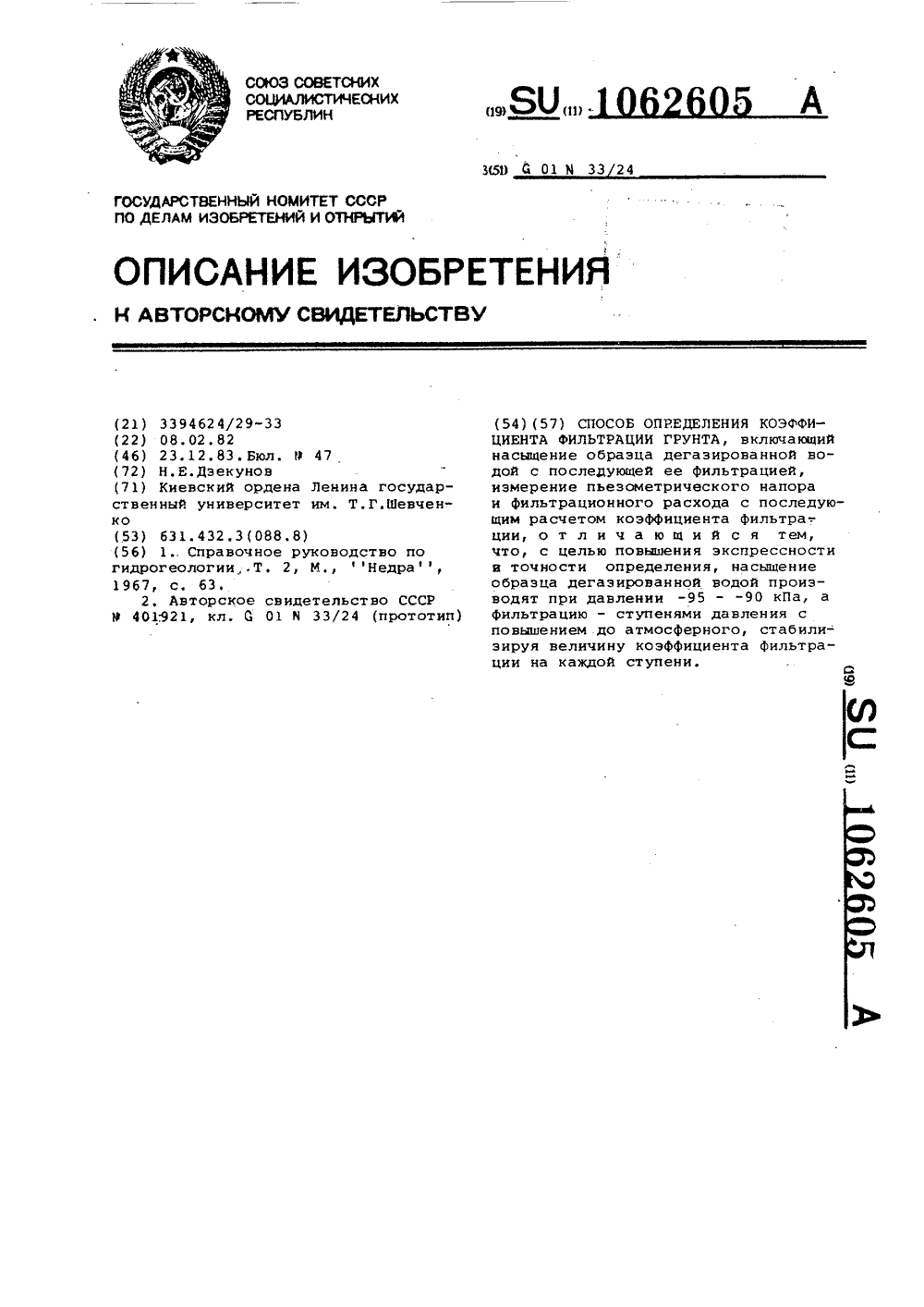

Метки: грунта, коэффициента, фильтрации

...Е НЛЗ,: сЗЕОН ", С ФИЛЬтрам. ДЛя пае ьглЕаНя ерист анной Фильтрации з .заз ма; .;1: образцам грунта и стенк ай с бс 1 мы залит паРВ финам или ДРУ г:,м .-.;:;. к им задаст айк им материалом, цея поздержания уровня Воды в ВОДО- .рисс;снсл. - . и поддоне используют ся меряяе сосуды 8 и 9, В качестве балластаг; : резерв наго сосудов использу-. 60 ются е .О-.ти соответственна 10 и 11., СОЕДИсСНЕ;Е СОСУДОВс саПОРНОЙ СИСтЕ- мы и обоймы ОсущестВляется с ИОмощью рези-ОВх или палихлорвинилавых тр;бак .2 с снабженных зажимами 13.) о1 с(,. В 1 ОВкоэффициент Фильтрацилпри содержании защемленного воздуха,расход воды;площадь поперечногосечения потока (образца грунта);разность напора междурасчетными сечениями;расстояние между рассчетными...

Номер патента: 1063930

Опубликовано: 30.12.1983

Авторы: Грудин, Мангушев, Сотников, Степанов, Хватов

МПК: E02D 1/00

Метки: грунта, деформационных, характеристик

...вижный контакт 11 замыкается с контактом прогиба . опорной поверхности диафрагмы 2 О 12 нагнетания и отгибает гибкую пластин- штампа, что снижает диапазон исследований ку, на которой последний закреплен.деформационных характеристик грунта, При включении источника тока последуЦель изобретения - расширение диапа- ет нагнетание рабочей среды через трубопро зона исследований деформационных харак- вод 9 в полость штампа 1. Эластичная диафтеристик грунта. рагма 2 выгибается, принимая заданную ве-.Я 1Указанная цель достигается тем, что в 2- личину прогиба и перемещая при этом шток установке для определения деформационных 10 с контактом 11. При достижении задан- характеристик грунта, включающей полый ной величины прогиба диафрагмы...

Номер патента: 1063933

Опубликовано: 30.12.1983

Автор: Сайбель

МПК: E02D 1/00

Метки: грунта, максимальной, плотности

...верхним торцом рабочего цилиндра, и дополнительно наносят удары грузом, к ячество которых определяют по зависимоеиЬъ =-Я игде д в - количество дополнительных ударов;т- количество основных ударов;у объем грунта в рабочем цилиндре; дЧ-объем слоя грунта, выступающегонад верхним торцом рабочего цилиндра,На чертеже изображен прибор для осуц;ествления предлагаемого способа.Грнбор состоит из контейнера, включающего поддон 1, рабочий цилиндр 2 и насадку 3, которые разъемно связаны между собой и имеют одинаковые внутренние диаметры, а также наковальни 4 и падающего груза 5, скользящего по стержню б. Кольцо 7является ограничителем, с помощью которого устанавливается высота падения груза 5, а в насадке 3 установлен измеритель 8 с миллиметровыми...

Номер патента: 1063935

Опубликовано: 30.12.1983

Автор: Докин

МПК: E02D 1/00

Метки: вертикальных, горизонтальных, грунта, деформаций, послойных

...жидкостью. Верхнюю крышку 8 устройства устанавливают на одном уровне с поверхностью массива грунта. Устройство работает следуюи 1 им образом.При развитии деформаций в массиве происходят перемещения слоев грунта и его поверхности, что отражается на взаимном расположении марок 5, крышки 8 и нижней обоймы 3 устройства. При развитии осадок и просадок происходит сближение марок 5, крышки 8 и нижней обоймы 3, а так как груз 10обеспечивает постоянное натяжение мернойпроволоки 1 и один ее конец 2 закреплен неподвижно к обойме 3, то происходит относительное перемещение марок и мерной проволоки 1. Марки 5 перемещаются относительно отрезка мерной проволоки 1, заклю. ченного между точкой 2 и блоком 7, а другой ее отрезок между блоком 7 и...

Номер патента: 1065536

Опубликовано: 07.01.1984

Авторы: Горгонов, Данильченко, Пальчик, Сальников

МПК: E02D 3/115

Метки: грунта, замораживания

...замораживания включает корпус 1, стенки которого на нижнем внедряемом в грунт участке выполнены со сквозными отверстиями 2, и подающую трубу 3 для жидкого газа, например азота, образующую в корпусе продольный канал. Пода 5 10 15 20 25 Зо 35 40 45 50 55 ющая труба 3 заглушена снизу, вплотную прилегает к внутренней поверхности корпуса, перекрывая при этом отверстия 2, и выполнена из материала, имеющего одностороннюю проницаемость для жидкости, направленную от ее внутренней поверхности к внешней.К верхней части корпуса 1 присоединен подводящий патрубок 4 для жидкого газа. Таким образом, предлагаемое устройство представляет собой инъектор, отверстия которого перекрыты обратными клапанами, роль которых выполняет подающая труба 3 за счет...

Номер патента: 1065716

Опубликовано: 07.01.1984

Автор: Гаранько

МПК: G01N 1/02

Метки: гидростатический, грунта, донного, пробоотборник

...отверстиями 15 Верхнийконец штока 14 закреплен на баллоне9, а нижний выполнен глухим и пропущен сквозь седло б в полость колонковой трубы 1Полости штока 14и баллона 9 герметизированы уплотнительными кольцами 16 и 17., В колонковой трубе 1 установлен дополнительный обратный клапан 18, снабженный скользящей вдоль штока 14 втулкой 19, перекрывающей радиал.ныеотверстия 15 при подъеме. клапана18 и открывающей их при опусканиипоследнего., Во втулке 19 сделаны отверстия 20 для перетекания воды из по -лости втулки 12 н полость колонковой трубы 1, Вкладыш 21, установленный внутри колонковой трубы, предназначен для извлечения отобраннойколонки грунта, Пробоотборник подсоединен к тросу 22 судовой лебедки (на фигурах не показано).Пробоотборник...

Номер патента: 1067138

Опубликовано: 15.01.1984

Авторы: Ахпателов, Кятов, Манвелян, Самиханов, Сидорчук, Тер-Мартиросян

МПК: E02D 1/00

Метки: грунта, массива, напряженного, состояния

...состояния грунта в массиве.Известен способ определения напряженного состояния грунтового массива, включакщий установку измерителя деформации, бурение разгрузочной,скважины, фиксацию величины деформации, по результатам которой определяют естественное напряжеияее состояние массива грунта на основе решения соответствукщей краевой задачи теории упругости 1 Ц .Недостатком данного способа является необходимость предварительного 15 определения модуля деформации грунта, что снижает точность определения естественных напряжений в грунте. Наиболее близким техническим реше 20 цием к изобретению является способ определения напряженного состояния массива грунта, включакщий установку измерительного элемента в массив грун та и фиксацию...

Номер патента: 1067139

Опубликовано: 15.01.1984

Авторы: Готман, Зиязов

МПК: E02D 1/00

Метки: грунта, давления, нормального, прибор, силы, трения

...нормального давления и силы трения грунта, включакщем 45корпус с упругим кольцом, контактнуюпластину, измерительные стержни итензодатчики, корпус снабжен дополнительными стержнями и регулируемымиопорами, при этом дополнительныестержни одниМи концами жестко соединены с корпусом, а другими размещены на регулируемых опорах и жесткосоединены с измерительными стержнями, на которых наклеены тенэодатчики вблизи их соединения с контактной 55пластиной, на дополнительных стержняхтенэодатчики наклеены в серединеих.пролета.На Фиг. 1 схематически изображенпредлагаемый прибор, вертикальный 60разрез на Фиг. 2 - разрез А-А на. Фиг. 1.Прибор содержит корпус 1, внутрикоторого расположены измерительныестержни 2 и перпендикулярные им до. 65 полнительные...

Номер патента: 1067141

Опубликовано: 15.01.1984

Авторы: Великанова, Житный, Калашников, Хентов, Шакирова

МПК: E02D 3/12

Метки: грунта, закрепления, состав

...состав для закрепления грунта, включающий 20 жидкого стекла и 1 полиэтилен.идросилоксановой жидкости, взятых от массы сухого грунта Ц .Наиболее близким по технической сущности и достигаемому эфФекту к 10 изобретению является состав для закрепления лессового грунта, включающий водный раствор жидкого стекла плотностью 1,13 г/см 23.Недостатками известных составов 15 являются низкие скорость пропитки грунта и прочность его закрепления,Цель изобретения - повышение скорости пропитки грунта составом и прочности закрепления. 20Поставленная цель достигается тем, что состав для закрепления грунта, включающий жидкое стекло, дополнительно содержит силикагель при следующем соотношении компонентов, 25 ма с.Жидкое стекло 95-99Силикагель...
