Патенты с меткой «clr-параметров»

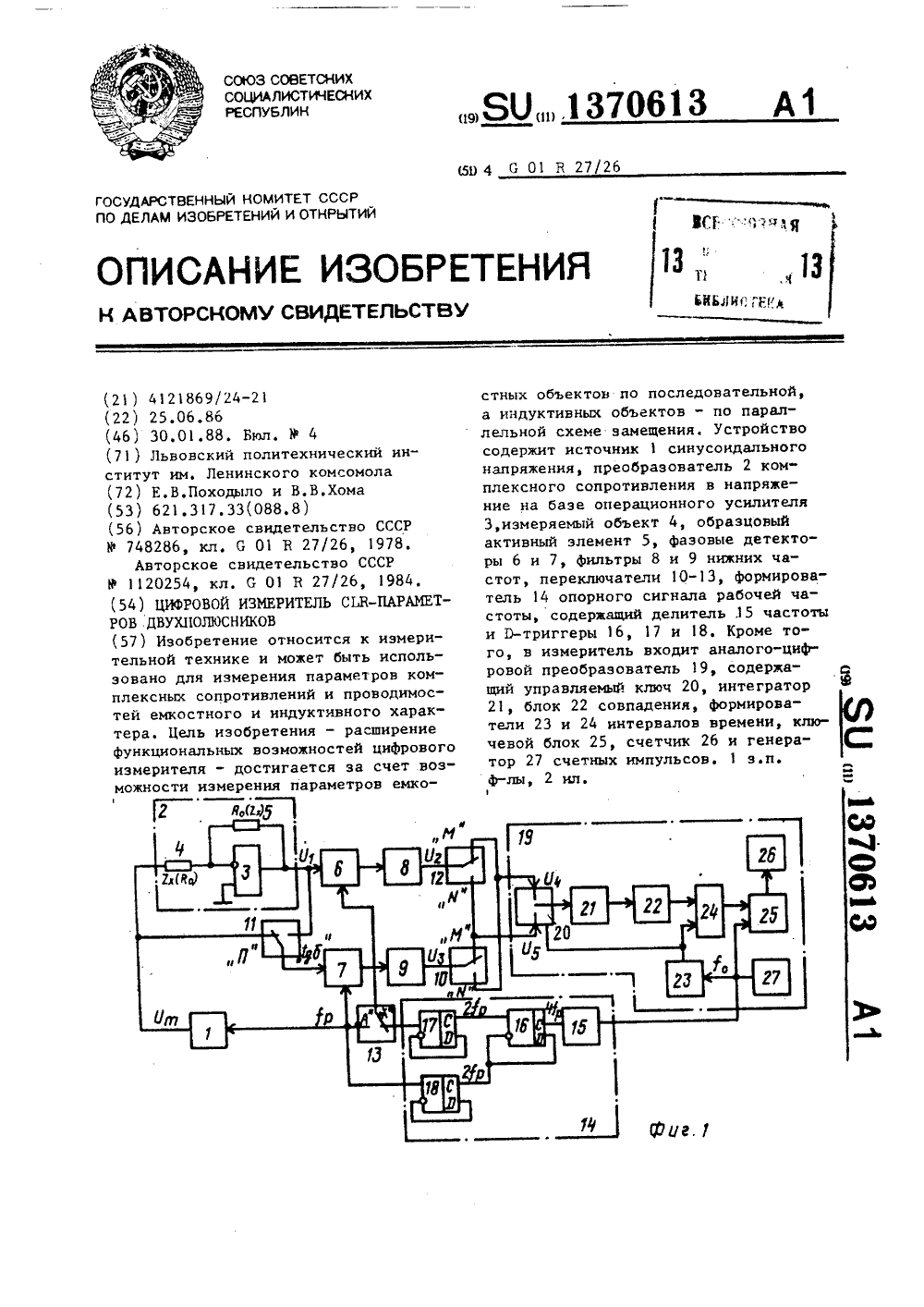

Номер патента: 1370613

Опубликовано: 30.01.1988

Авторы: Походыло, Хома

МПК: G01R 27/26

Метки: clr-параметров, двухполюсников, измеритель, цифровой

...), либо активной составляющей (В , С), что определяется сигналом на управляющем входе детектора. Если переключатель 13 находится в положении "Х", то на выходе детектора 6 получают напряжения Б , пропорциональные емкости и индуктивности, при нахождении переключателя в положении "А" аналогичное напряжение пропорционально активЦифровой измеритель СЬБ-параметров двухполюсников работает следующим образом.формирователь 4 иэ сигнала генератора 27 формирует напряжения рабочей частоты в последовательности, при" веденные на фиг. 2 а"е, где соответственно указаны напряжения на входе и выходе делителя 15, прямом и инверсном выходах триггера 16, прямом выходе триггера 17 (второй выход фор" мирователя 14) и прямом выходе триггера 18 (первый выход...

Номер патента: 1734041

Опубликовано: 15.05.1992

Авторы: Гаврилюк, Походыло, Соголовский, Хома

МПК: G01R 27/02

Метки: clr-параметров, двухполюсников

...емкостью описываются выражениями1 г.О СхВо 1 + Ш СхВо а в результате деления полученныхнапряжений получаетсяО- =3 й) СхВо,хОочто указывает на отсутствие влияния резистора В на результат преобразования, Устойчивость такого преобразователя может быть оценена аналогично анализу устойчи вости прототипа.В результате такого анализа величина коэффициента демпфирования определяется выражением 101 гй, 1 ,= - Г -- ы+ -- и+2 Во 1 Воти откуда видно, что по сравнению с прототипом появился дополнительный член, а именно 1 В т 2 В 20В откуда выбором соотношения - можноВо обеспечить устойчивость во всем диапазоне изменения В.,Если двухполюсник представлен индуктивностью, то после проведения аналогичного анализа коэффициент демпфирования...

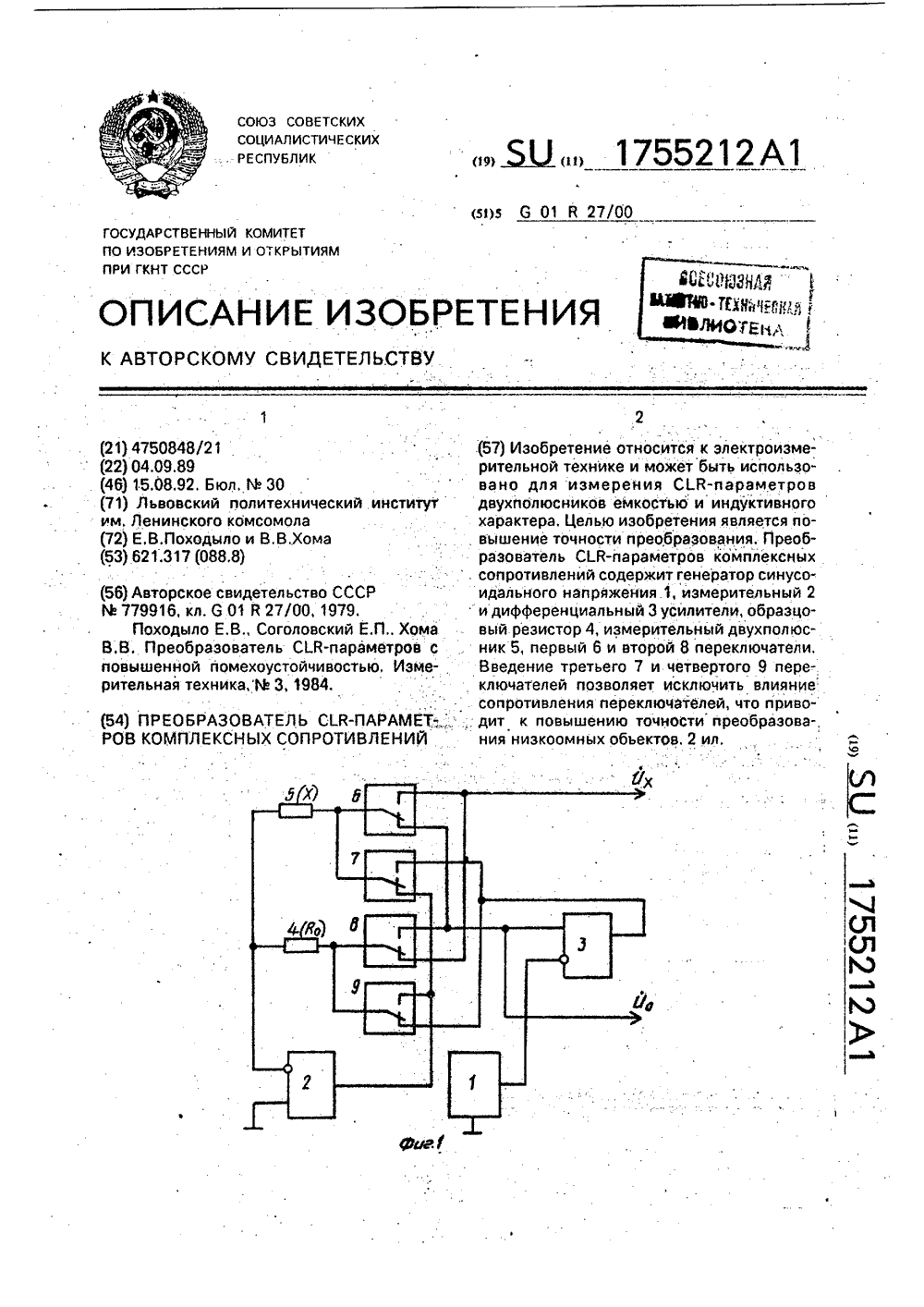

Номер патента: 1755212

Опубликовано: 15.08.1992

Авторы: Походыло, Хома

МПК: G01R 27/00

Метки: clr-параметров, комплексных, сопротивлений

...будет соответствовать преобразованию индуктивных объектов. В первом случае измеряемый объект включается в цепь. отрицательной обратной связи ИУ 2, аобразцовый элемент - между выходом ДУ 3и инвертирующим входом ИУ 2. Переключатели 6 и 7, 8 и 9 работают синхронно, в результате чего (см. фиг. 2) сопротивления г 1 и г 2 не входят в цепь обратной связи операционного усилителя (ОУ), сопротивление гз включается последонием ДУ (неинвертирующий вход ОУ), влияние сопротивления .г 4 исключается в случае применения последующего устройства с высоким входным сопротивлением. Таким образом, в предложенном устройстве влияние сопротивления ключей исключено; что ведет к повышению точности преобразования низкоомных объектов.Кроме того имеется,...
