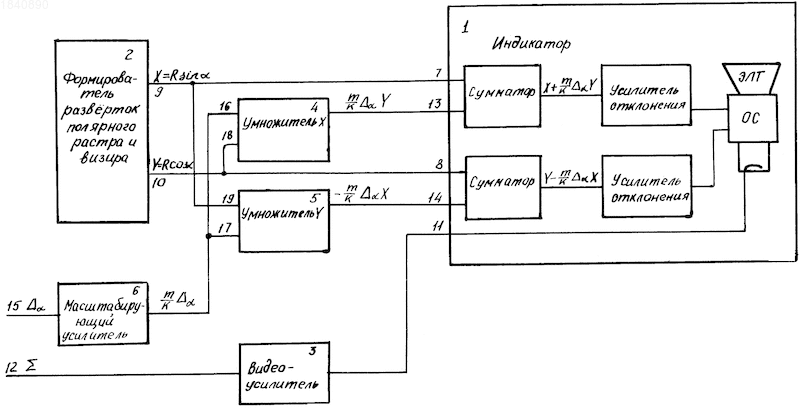

Устройство отображения информации моноимпульсной радиолокационной станции

Номер патента: 1339628

Опубликовано: 23.09.1987

Авторы: Гусятин, Кольцов, Рапопорт, Снурников, Сотников

МПК: G09G 1/16

Метки: индикатора, информации, отображения, телевизионного, экране

...отсутствии у символов признака их вьщеления второй коммутатор 11 подключает выход счетчика 3 к входу первого дешифратора 12. Работа устройства в этом случае ничем не отличается от работы известного устройста отображения информации телевизионного типа при отображении алфавитно-цифровой информации по знакоместам. Тем более, что частота, поступающая на суммирующий вход счетчика 3 горизонтальной дискретизации, равна значению частоты горизонтальной дискретизации изображения, которая образуется от деления делителем 2 частоты, формируемой генератором 1 высокой частоты.При наличии признака вьщеления символа к входу дешифратора 12 подключается выход счетчика 1 О горизон" тальной дискретизации. На суммирую 15 20 25 30 35 40 45 50 55 щий...

Номер патента: 1587572

Опубликовано: 23.08.1990

Авторы: Блохин, Лебедев, Сысоева

МПК: G09G 1/08

Метки: индикатора, информации, отображения, телевизионного, экране

...счетчиков 6 и 7 одинаково или равно нулю с блока 15 сравнения, с момента открытия элемента И 23 через элементы ИЛИ 25, И 24 и ИЛИ 26 на видеовход телевизионного индикатора 28 поступает сигнал, производящий яркостную отметку на экране, который длится до прихода импульса с генератора 1 импульсов на счетчик 6.При переполнении счетчика 6 вырабатывается импульс переполнения, сбрасывающий триггер 20 в исходное состояние, а содержимое счетчика 7 увеличивается на единицу, закрывается счетчик 6, запрещается прохождение сигнала через элемент И 23. При прохождении следующей строки, в момент совпадения кода Х 2 с текущим кодом счетчика 2 элементов, триггер 20 вновь устанавливается, и процесс продолжается до момента переполнения счетчика 7, когда...

Номер патента: 1587573

Опубликовано: 23.08.1990

Авторы: Абаренков, Гетманов, Куликов, Чернов

МПК: G09G 1/16

Метки: графической, индикатора, информации, отображения, телевизионного, экране

...строчные синхроимпульсы от блока 3, поэтому код на выходе счетчика 4 является двоичным представлением номера текущей строки растра.Фрагмент периода кадровой развертки по казан на фиг, 2 а, а на фиг. 2 ф показано выходное напряжение сглаживающего фильтра 8.Выходной сигнал сглаживающего фильтра 8 поступает на вход двухпорогового компаратора 9, где осуществляется сравнение этого сигнала с сигналами по шинам 1 О и 11 первого 12 и второго 13 источников опорного напряжения. Длительность импульса на выходе двухпорогового компаратора 9 равна времени пребывания входного сигнала внутри интервала напряжений, ограниченного значениями опорных сигналов (И и И 2)На фиг. 2 в изображены сигналы на входах двухпорогового компаратора 9, а на фиг....

Номер патента: 1695375

Опубликовано: 30.11.1991

Автор: Глубоков

МПК: G09G 3/28

Метки: газоразрядном, индикаторе, информации, матричном, отображения, телевизионной

...вспомогательного разряда для красного (В 1),. зеленого (01) и синего (В ) цветов. Ток вспомогательного разряда "красной" и "зеленой" ячеек поддерживается на минимально-достаточном для сканирования разряда уровне (1 ск), таком что паразитный фон разряда незначителен. В ячейках "синего" цвета свечения ток вспомогательного разряда выбран большей величины (1 ф скв), С одной стороны, его величина должна быть такой, чтобы обеспечить надежное возбуждение индикаторного разряда, а с другой - обеспечивать пропорциональность яркости вспам;гательного разряда яркости индикаторного, причем для отсутствия цветовых искажений коэффициент пропорционально сти для всех цветов должен быть одинаков,В интервале времени т 1 возбуждается индикаторный разряд в...

Номер патента: 955190

Опубликовано: 30.08.1982

Авторы: Асафьев, Белоусов, Богуславский, Козлов

МПК: G09G 1/16

Метки: варианты, его, информации, лучевой, отображения, трубки, экране, электронно

...б предназначен дляподключения к вертикально отклоняющей катушке 11 электроннолучевойтрубки 8 сигналов либо с выходаФормирователя 4 отклоняющего напряжения по координате У, либо с выхода инвертора 7 по управляющемусигналу с первого триггера 5. Формирователь 12 упранляющих сигналовФормирует из кода знака поступающего От внешнего устройства, сигналы, управляющие первым 5 и вторым13 триггерами, и сигналы, подаваемыечерез второй коммутатор 14 на нходблока 1 управления, Второй триггер13 управляет работой второго комму 955190татора 14 и коэффициентом передачи усилителя 15. Второй коммутатор 14 предназначен для передачи на блок 1 управления сигналов от Формирователя 12 управляющих сигналов в зависимости от сигнала второго триггера 13.,5...
