Формирователь импульсов

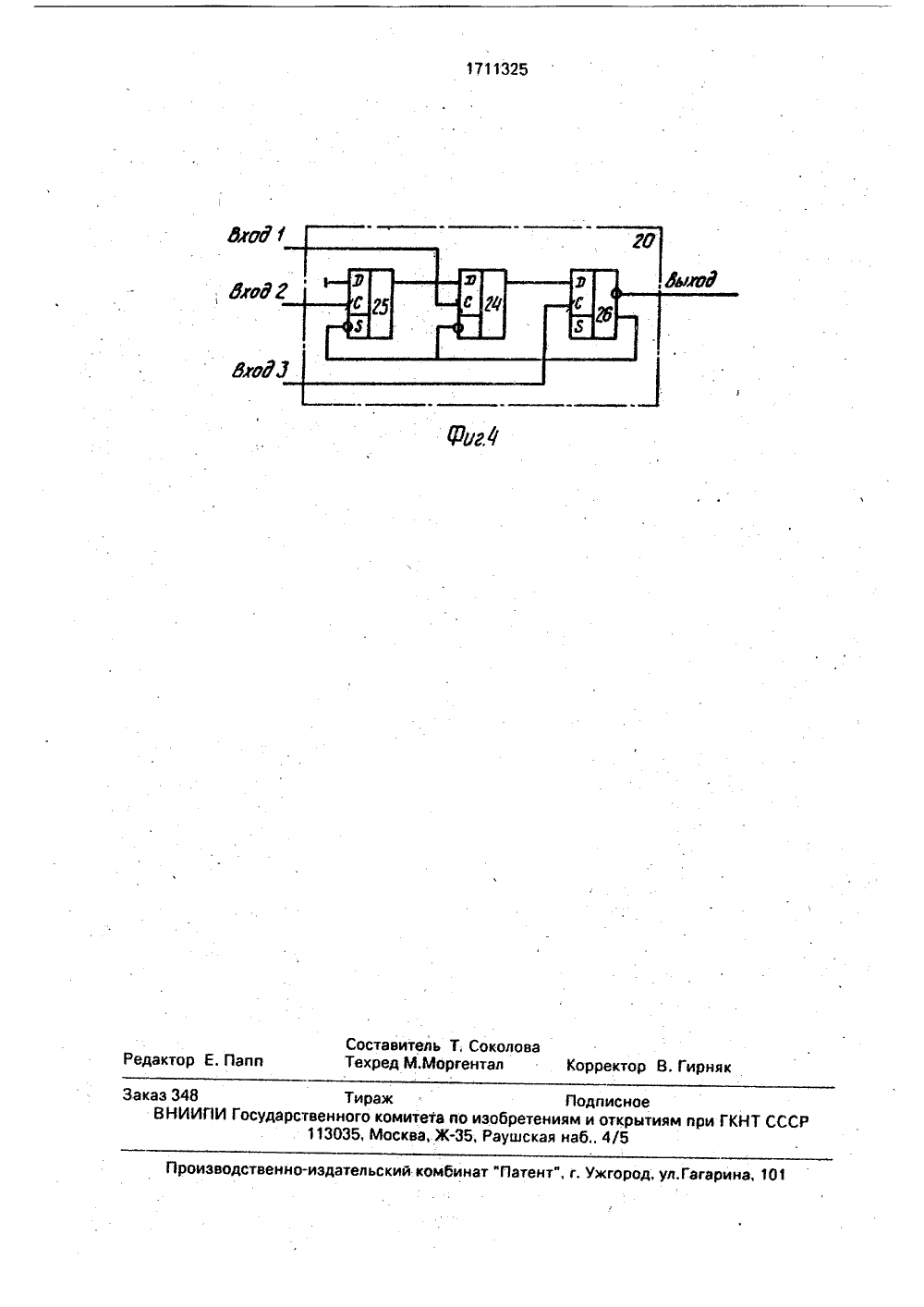

союз советскихСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК , , (19) (11) 1132НИЕ ТЕЛЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТпо изОБРЕтениям и ОткРытиямПРИ ГКНТ СССР(56) Авторское свидетельство СССР И 1 1319264, кл. Н 03 К 5/153, 03.01.86.Авторское свидетельство СССРВ 1413709, кл. Н 03 К 5/153, 26,05.8 б, (%4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано в программно-временных устройствах, предназначенных для формирования синхронных импульсных последовательностей в про 2странственно разнесенных устройствах, имеющих систему единого времени. Цепь изобретения - повышение точности синхронизации путем привязки значащих моментов формируемых импульсов к текущему времени - достигается введением формирователя 13 кодов, строби руемого элеме; та 14 сравнения кодов, шины 8 импульсных меток шкалы времени, шины 9 кода времени начального пуска, шины 10 сигнала записи кода времени начального пуска, шины 11 кода периода, шины 12 кода текущего времени, Устройство также содержит генератор 1 импульсов, счетчик 2 импульсов, ВЗ-триггер 3, элемент ИЛИ 4, шину 5 начальной установки, шину 6 кода длительности импульса, выходную шину 7. 3 з.п. ф-лы, 4 ип.Формирователь 13.кодов (фиг.2) содержит первый 15 и второй 16 счетчики импуль 40 50 Изобретение относится к импульсной технике и может быть использовайо в программно-временных устройствах, предназначенных для формирования синхронных импульсных последовательностей в пространственно-разнесенных устройствах, имеющих систему единого времени.Цель изобретения - повышение точности синхронизации путем привязки значащих моментов формируемых импульсов к текущему времени,На фиг,1 изображена функциональная схема формирователя импульсов; на фиг.2 и 3 - варианты реализации формирователя кодов; на фиг,4 - принципиальная схема синхронного формирователя одиночного импульса,Формирователь импульсов (фиг.1). содержит генератор 1 импульсов, счетчик 2 импульсов, ВЯ-триггер 3, элемент ИЛИ 4, шину 5 начальной установки, шину 6 кода длительности импульса, выходную шину 7, шину 8 импульсных меток шкалы времени, шину 9 кода времени начального пуска, шину 10 сигнала записи кода времени начального пуска, шину 11 кода периода, шину 12 кода текущего времени, формирователь 13 кодов и стробируемый элемент 14 соавнения кодов,сов, элемент И 17 и элемент 18 памяти, либо (фиг.З) элемент ИЛИ 19, синхронный формирователь 20 одиночного импульса, селектор-мультиплексор 21, сумматор 22 кодов и элемент 23 памяти.Синхронный формирователь 20 одиноч ного импульса содержиттри триггера 24-26, каждый из которых О-типа. Первый выход генератора 1 импульсовсоединен со счетным входом счетчика 2 импульсов, А-вход стробируемого элемента 14 сравнения кодов соединен с шиной 12 кода текущего времени, В-вход стробируемого элемента 14 сравнения кодов соединен с выходом формирователя 13 кодов, С-вход стробируемого элемента 14 сравнения кодов соединен с шиной 8 импульсных меток шкалы времени и с первым входом формирователя 13 кодов, второй вход формирователя 13 кодов соединен с выходом стробируемого элемента 14 сравнения кодов и с 8-входом ВБ-триггера 3, прямой выход ВЯ-триггера 3 соединен с выходной шиной 7 и с входом записи счетчика 2 импульсов, й-вход ЯЯ-триггера 3 соединен с выходом элемента ИЛИ 4, первый вход элемента ИЛИ 4 соединен с шиной 5 начальной установки, второй вход элемента ИЛИ 4 со-. единен с выходом заема счетчика 2 импуль 5 10 15 20 25 сов, информационный вход счетчика 2 импульсов соединен с шиной 6 кода длительности импульса, второй выход генератора 1 импульсов соединен с третьим входом формирователя 13 кодов, четвертый вход формирователя 13 кодов соединен с шиной 11 кода периода, пятый вход формирователя 13 кодов соединен с шиной 10 сигнала записи кода времени начального пуска, шестой вход формирователя 13 кодов соединен с шиной 9 кода времени начального пуска.Выход элемента 18 памяти соединен с выходом формирователя 13 кодов, вход синхронизации элемента 18 памяти соединен с первым входом формирователя 13 кодов, информационный вход элемента 18 памяти соединен с выходом первого счетчика 15 импульсов, счетный вход первого. счетчика 15 импульсов соединен с счетным входом второго счетчика 16 импульсов и с выходом элемента И 17, первый вход элемента И 17 соединен с третьим входом формирователя 13 кодов, второй вход элемента И 17 соединен с выходом заема второго счетчика 16 импульсов, информационный вход второго счетчика 16 импульсов соединен с четверть 1 м входом формирователя 13 кодов, вход записи второго счетчика 16 импульсов соединен с вторым входом формирователя 13 кодов, пятый вход формирователя 13 кодов соединен с входом записи первого счетчика 15 импульсов, информационный вход первого счетчика 15 импульсов соединен с шестым входом формирователя 13 кодов.Выход элемента 23 памяти соединен с выходом формирователя 13 кодов и с А-входом сумматора 22 кодов, В-вход сумматора 22 кодов соединен с четвертым входом формирователя 13 кодов, выход формирователя 13 кодов соединен с первым информационным входом селектора-мультиплексора 21, второй информационный вход селектора- мультиплексора 21 соединен с шестым входом формирователя 13 кодов, выход селектора-мультиплексора 21 соединен с информационным входом элемента 23 памяти. вход синхронизации элемента 23 памяти соединен с выходом элемента ИЛИ 19, первый вход элемента ИЛИ 19 соединен с вторым входом формирователя 13 кодов, второй вход элемента ИЛИ 19 соединен с выходом синхронного формирователя 20 одиночного импульса, первый вход синхронного формирователя 20 одиночного импульса соединен с первым входом формирователя 13 кодов, второй вход синхронного формирователя 20 одиночного импульса соединен с входом управления селектора-мультиплексора 21 и с пятым вхолоч формирователя 13 кодов, третий вход1711325 5синхронного формирователя 20 одиночного импульса соединен с третьим входом формирователя 1-3 кодов.С-вход первого триггера 24 соединен с первым входом синхронного формирователя 20 одиночного импульса, второй вход синхронного формирователя 20 одиночного импульса соединен с С-входом второго триггера 25, О-вход второго триггера 25 соединен с виной логического нуля, Я-вход второго триггера 25 соединен с Я-вхбдом первого триггера 24 и с прямым выходом третьего триггера 26, инверсный выход третьего триггера 26 соединен с выходом синхронного формирователя 20 одиночного импульса, третий вход синхронного Формирователя 20 одиночного импульса соединен с. С-входом третьего триггера 26, О-вход третьего триггера 26 соединен с прямым выходом первого триггера, О-вход первого триггера 24 соединен с прямым выходом второго триггера 25,Процесс формирования импульса (гмпульсов) состоит из последовательных во времени этапов: загрузка времени привязки формирования переднего фронта первого импульса к текущему времени суток в формирователь 13 кодов, загрузка кода длительности импульса.в счетчик 2 импульсов, ожидание момента совпадения кода текущего времени суток централизованной шкалы времени с заданным кодом времени пуска, формирование импульса равенства кодов, формирование переднего фронта импульса по переднему фронту импульса равенства кодов и одновременно загрузка кода абсолютного приращения времени Формирования следующего импульса относительно времени пуска, вычисление следующего кода времени привязки момента Формирования переднего фронта следую-.щего импульса к текущему времени суток с последующей заменой на выходе формирователя 13 ходов "старого" кода на вычисленный;а также преобразование значения кода длительности импульса в счетчике 2 импульсов в интервал, определяющий длитель. ность импульса. По окончании преобразования формируется задний фронт импульса.Генератор 1 импульсов предназначен для непрерывного формирования двух импульсных последовательностей, первая (первый выход) - последовательность образцового интервала времени; вторая второй выход) - вспомогательная последовательность импульсов с большей частотой следования импульсов, чем пер- еая. Соотношение между частотами следования импульсов равно А, где А - целоечисло более двух(А = 2, 3, 4).Счетчик 2 импульсов предназначен дляпреобразования кода в интервал времени5 посредством подсчета импульсов образцового интервала времени, Он работает врежиме вычитания от введенного значениякода до нуля, Время счета определяет длительность формируемого импульса.10 ВЯ-триггер 3 предназначен для формирования выходного импульса.Формирователь 13 кодов предназначендля вычисления кода времени привязки момента формирования переднего фронта15 формируемого импульса, первое значениекода на выходе формирователя 13 кодов,равно значению кода, загруженного по шине 9 кода времени начального пуска, последующие значения кода на выходе20 формирователя 13 кодов определяются каксумма текущего значения кода на выходе изначения кода периода, загруженного пошине 11 кода периода, При операции сложения коды слагаемых суммируются либо без25 каких-либо преобразований, при поступлении кода по шине 12 кода текущего временив двоичной системе счисления, либо с преобразованием по закону суммирования значАий времени суток, при поступлении кода30 по шине 12 кода текущего времени в двоично-десятичной системе счисления,Метод суммирования кодов времени вформирователе 13 кодов определяется тем,в каком виде представлен код текущего вре 35 мени на шине 12 кода текущего времени,Стробируемый элемент 14 сравнениякодов предназначен для формирования выходного.импульса при равенстве опорногозначения кода централизованной шкалы те 40 кущего времени суток, т.е. производится фазирование выходного импульса со шкалойединого времени системы,При совпадении кодов на А- и В-входахстробируемого элемента 14 сравнения ко-,45 дов импульс импульсной метки шкалы времени проходит с С-входа на выходстробируемого элемента 14 сравнения кодов, поступает на 5-вход ЯЯ-триггера 3, который устанавливается в единичное50 состояние, тем самым формируя переднийфронт выходного импульса на выходной шине 7, а также этот импульс поступает навторой еход формирователя 13 кодов, в котором по приходу импульса производится55 запись с шины 11 кода периода и затемпроизводится суммирование записанногоХ-разрядного кода периода с й-разряднымкодом времени пуска, который выставлен навыходе формирователя 13 кодов, Если йК,то К-разрядный код дополняется до й-разряднаго старшими разрядами с нулевым значением, Результат суммирования замещает "старое" значение кода времени пуска на выходе формирователя 13 кодов,Перед началом работы формирователя импульсов производится установка ВЗ- триггера 3 по сигналу, поступающему по шине 5 начальной установки. На шину 6 кода длительности импульса подается М.- разрядный код(МФ), который записывается в счетчик 2 импульсов при отсутствии импульса на выходе формирователя импульсов.На шину 9 кода времени начального пуска подается М-разрядный код времени привязки момента формирования переднего фронта первого импульса к текущему времени суток, затем на шину 10 сигнала записи кода времени начального пуска подается импульс записи, по которому производится запись кода времени пуска в формирователь 13 кодов, Записанный код выставляется на выход формирователя 13 кодов и поступает на В-вход стробируемого элемента 14 сравнения кодов.По шине 12 кода текущего времени на А-вход стробируемого элемента 14 сравнения кодов поступает код текущего. времени суток централизованной шкалы времени, который оцифровывается импульсной меткой шкалы времени, поступающей по шине 8 импульсных меток шкалы времени на С- вход стробируемого элемента 14 сравнения кодов.Уровень логической единицы на выходной шине 7 поступает на вход записи счетчика 2 импульсов и переводит его в режим счета. Занесенное значение кода длительности формируемого импульса ерез образцовые интервалы времени уменьшается до нуля, на выходе счетчика 2 импульсов появляется импульс заема, который через элемент ИЛЛ 4 поступает на В-вход В 5-триггера 3. ВЗ-триггер 3 переходит в нулевое состояние, тем самым формируя задний фронт импульса и разрешая запись кода длительности импульса в счетчик 2 импульсов.Формирователь 13 кодов работает следующим обрззом (фиг,2),Код времени начального пуска с шины 9 кода времени начального пуска записывается в первый счетчик 15 импульсов по поступлению импульса записи по шине 10 сигнала записи кода времени начального пуска и по прекращению каждого импульса метки шкапы времени(т.е. по заднему Фронту) с шины 8 импульсных меток шкалы времени периодически переписывается в элемент 18 памяти и поступает на выход формирователя 13кодов. В исходном состоянии второй счетчик 16 импульсов обнулен, так как по.включению питания он уменьшает свое содержание до нуля, на выходе заема второго счетчика 16 импульсов - потенциал низкого уровня, который запрещает прохождение вспомогательной тактовой частоты через элемент Л 17 и на счетные входы первого и второго счетчиков 15 и 16 10 импульсов. При поступлении импульса равенства кодов на второй вход формировате-. ля 13 кодов производится запись кода периода с шины 11 кода периода во второй счетчик 16 импульсов, при этом, если код имеет значение, отличное от нуля,.на выходе заема второго счетчика 16 импульсов устанавливается уровень логической единицы и вспомогательная тактовая частота поступает на счетные входы первого и второго счетчиков 15 и 16 импульсов. При достижении 20 нулевого, значения кода на выходе заема второго счетчика 16 импульсов устанавливается уровень логического нуля и поступление тактовых импульсов на счетные входы счетчиков прекращается. Количество тактовых импульсов, поступающих на счетный вход первого счетчика 15 импульсов, определяется значением кода, записанного во второй счетчик 16 импульсов, Таким образом производится перезаписькода из второго счетчика 16 импульсов в первый 30 счетчик 15 импульсов, Так как первый счетчик 15 импульсов суммирующий, то производится суммирование перезаписываемого кода из второго счетчика 16 импульсов к текущему коду первого счетчика 15 импульсов. Если же код периода имеет нулевое частота. на счетные входы первого и второго счетчиков 15 и 16 импульсов не поступает и код первого счетчика 15 импульсов свое значение не изменяет.Наличие вспомогательной тактовой частоты, т,е. последовательности импульсов с большей частотой. следования импульсов, чем частота импульсных меток, позволяет избежать ложного совпадения кодов в стробируемом элементе 14 сравнения кодов при последовательном увеличении значения кода первого счетчика 15 импульсов. Таким образом между двумя соседними импульсными метками шкалы времени (одна дискрета) производится увеличение кода в первом счетчике 15 импульсов на 2,3., дискреты времени и значение кода времени на выходе формирователя 13 кодов после совпаде-ния становится больше значения текущего кода времени шкалй времени. 50 55 значение, то на выходе заема второго, счетчика 16 импульсов уровень логического нуля 40 не изменяется. вспомогательная тактоваяЗлемент 18 памяти предназначен для того, чтобы исключить появление логического кода времени пуска, который может появиться на выходе суммирующего первого счетчика 15 импульсов в моменты его переключения во время счета.Код времени начального пуска с шины 9 кода времени начального пуска(фиг.З) через селектор-мультиплексор 21 записывается в элемент 23 памятипо фронту импульса с выхода синхронного формирователя 20 одиночного импульса, который формируется при последовательном поступлении на входы этого формирователя первого имйульса записи с шины 10 сигнала запи и кода времени начального пуска, заднего фронта импульса метки шкалы времени с шины.8 импульсных меток шквалы времени и переднего фронта импульса вспомогательной частоты, Таким образом осуществляется запись кода начального пуска во время отсутствия импульсной метки шкалы времени, записанный кодпоступает на выход формирователя 13 кодов. а также на А-вход сумма= тора 22 кодов, в котором суммируется с кодом периода с шины 11 кода периода.Результат с выхода сумматора 22 кодов поступает через селектор-мультиплексор 21 на информационный вход элемента 23 памяти. Припоступлении импульса равенстве кодов на второй вход формирователя 13 кодов по заднему фронту производится запись результата суммирования кода с шины 11 кода периода, т.е. происходит замещение "старого" значения кода времени пуска "новым" в отсутствие импульсной метки шкалы времениРабота формирователя импульсов, Исходное состояние,На шину 5 начальной установки поступает импульс уровня логической единицы. Этот импульс через элемент ИЛИ 4 поступает на В-вход ВЯ-триггера 3 и устанавливает его в нулевое состояние. Уровень.логического нуля с выхода ЯЯ-триггера 3 поступает на вход записи счетчика 2 импульсов.Формирователь импульсов может работать в четырех режимах: формирование оди-. ночных импульсов, формирование последовательности импульсов постоянной частоты и постоянной длительности, формирование последовательности импульсов постоянной частоты переменной длительности и формирование импульсов . переменной длительности (например, псевдослучайная последовательность),Формирователь импульсов можетработать.с й-разрядным потенциальным дЪоичным (двоично-десятичным) кодом текущего времени суток, представленным в параллельном виде.Первый режим.На шине 6 кода длительности импульса5 устанавливается код длительности импульса, на шине 9 кода времени начального пуска - код времени начального пуска, на шине11 кода периода - нулевое значение кодапериода. Затем производится запись кода10 времени начального пуска в формирователь13 кодов подачей на шину 10 сигнала записикода времени начального пуска импульсазаписи.При равенстве сравниваемых кодов15 времени на выходе стробируемого элемента .14 сравнения кодов появится импульс, соответствующий началу времени формирования импульса, длительность импульса равнадлительности импульсных меток шкалы вре 20, мени на шине 8 импульсных меток шкалывремени. Импульс начального пуска уровнялогической единицы с выхода стробируемого элемента 14 сравнения кодов поступает.на 5-вход ЯБ-триггера 3 и переводит его в25 единичное состояние,Сигнал уровня логической единицы свыхода ЯЯ-триггера 3 поступает на вход записи счетчика 2 импульсов, разрешая счет,Счетчик 2 импульсов работает в режиме вы 30 читания и определяет длительность формируемого импульса. После окончания счетана выходе заема счетчика 2 импульсов появится импульс уровня логической единицы,который через элемент ИЛИ 4 йоступает на35 Я-вход ЯЯ-триггера 3 и переводит его в нулевое состояние, Счетчик 2 импульсов пере ходит в состояние записи информации поинформационному входу. Формированиеимпульса закончено. При этом формирова 40 тель 13 кодов произвел смену "старого" значения кода времени пуска на "новое".которое равно "старому" значению, так каккод периода равен нулю, и, следовательно,сумма кодов неизменна, Текущее время45 шкалы времени имеет большее значение,чем значение кода времени пуска. и формирование следующего импульса не производится. Для формирования следующего. одиночного импульса необходимо в форми 50 рователь 13 кодов записать код нового времени начального пуска, а на шине 6 кодадлительности импульса установить новоезначение кода длительности формируемогоимпульса, Таким образом, формируемые55 одиночные импульсы соответствуют текущему времени.Второй режим,Режим формирования последовательности импульсов постоянной длительности20 30 40 45 и постоянной частоты аналотичен режиму формирования одиночных импульсов,На шине 6 кода длительности импульса устанавливается код длительности формируемых импульсов. На шине 11 кода периода устанавливается код периода следования формируемых импульсов.Формирование первого импульса начального пуска происходит аналогично первому режиму, Сформированные импульс начального пуска с.выхода стробируемого элемента 14 сравнения кодов подается нэ второй вход Формирователя 13 кодов. По этому импульсу формирователь 13 кодов производит суммирование кодов времени пуска и периода, далее производит смену на выходе "старого" значения кода времени на "новое" и далее процесс повторяется.Для изменения периода, длительности либо времени начального пуска необходимо изменить коды на соответствующих шинах,Третий режим.Формирование последовательности импульсов постоянной частоты переменной длительности происходит аналогично формированию импульсов постоянной длительности. Отличие заключается в том, что после окончания формирования импульса начального пуска и переключения ВЯ-триггера 3 в единичное состояние на шине 6 кода длительности импульса устанавливается новое значение кода длительности. При использовании ЭВМ в качестье устройства упрзвления формирователем импульсов и хранения кодов времени начального пуска, кода периода и кода длительности сигнал уровня логического нуля на выходной шине У можно использовать в качестве сигнала требования прерывания. При появлении сигнала требования прерывания ЭВМ производит смену кода длительности на шине 6 кода длительности импульса,Четвертый режим,Формирование импульсов переменной частоты переменной длительности аналогично формированию импульсов постоянной частоты переменной длительности. Отличие состоит в том, что по сигналу требования прерывания производится смена кода длительности на шине 6 кода длительности импульса и смена кода периода на шине 11 кода периода.Таким образом, предлагаемое изобретение осуществляет формирование импульсов, соответствующих текущему времени,Синхронный формирователь 20 одиночного импульса предназначен для формирования одиночного импульса уровня логической единицы во время отсутствия импульсной метки шкалы времени. После последовательного поступления переднего фронта сигнала записи кода времени начального пуска аршина 10) и заднего фронта импульса, приходящего с шины 8 импульсных меток шкалы времени, формируется импульс на выходе синхронного формирователя 20 одиночного импульса.Импульсы на входы СТ 1 и С синхронного формирователя 20 одиночного импульса поступают непрерывно (соответственно с шийы 8 импульсных меток шкалы времени и с первого выхода генератора 1 импульсов). При отсутствии фронта импульса на входе СТ 2 на выходе синхронного формирователя 20 одиночного импульса устанавливается уровень логического нуля. Синхронный формирователь 20 одиночного импульса в момент включения питания работает следующим образом,Допустим, любой иэ триггеров при подаче питания установится в нуль. Уровень логического нуля посредством фронтов импульсов, поступающих на С-входы, передается на прямой выход третьего триггера 26,э затем передается на Я-входы первого и второго триггеров 24 и 25 и устанавливает их в состояние логической единицы на выходе, Первый пришедший импульс на С-вход третьего триггера 26 переведет его в состояние логической единицы нз прямом выходе и состояние логического нуля на инверсном выходе. Таким образом нз выходе синхронного формирователя 20 одиночного импульса устанавливается уровень логическогонуля,Приходящий фронт сигнала записи кода времени начального пуска, поступающий на вход СТ 2, переведет второй триггер 25 синхронного формирователя 20 одиночного импульса в нулевое состояние, Первый задний фронт импульса метки шкалы времени, поступающий на вход СТ 1, переведет первый триггер.24 в нулевое состояние, передний фронт первого.импупьса, следующего за вцшеописэнным с первого выхода генератора 1 импульсов на вход С, переведет третий триггер 26 в нулевое состояние на прямом выходе единичное состояние на инверсном выходе). Уровень логического нуля поступает на 3-входы первого и второго триггеров 24 и 25 и устанавливаетих в единичное состояние, Следующий импульс, приходящий на С-вход третьего триггера 26, переведет его в единичное состояние на прямом выходе нулевое состояние на инверсном выходе), Таким образом производится формирование одиночного импульса уровня логической единицы, длительность которого равна периоду следования импульсов, поступающих с первого выхода генератора 1 импульсов.На шине 11, кода периода устанавливается код периода формируемых импульсов (вход 4 формирователя 13 кодов, фиг,3), На 5 вине 9 кода времени начального пуска(вход 6) устанавливается код времени начального пуска. На вине 10 сигнала записи кода времени начального пуска установлен уровень логического нуля. Селектор-мультиплексор 10 21 пропускает по первому информационному входу, По сигналу уровня логической единицы селектор-мультиплексор 21 пропускает код времени начального пуска по второму информационному входу на ин формационный вход элемента 23 памяти. По переднему фронту этого импульса синхронный формирователь 20 одиночного импульса формирует одиночный импульс, по заднему фронту которого в элемент 23 па мяти производится запись кода начального пуска. Этот код передается на выход формирователя 13 кодов и на А-вход сумматора 22 кодов. На выходе сумматора 22 кодов формируется код времени, равный сумме кодов 25 времени начального пуска и периода. Этот код. подается на первый информационный вход селектора-мультиплексора 21, с, выхода которого он подается на информационный вход элемента 23 памяти. Этот код 30 будет записан в элемент 23 памяти задним. фронтом импульса, сформированного стробируемым элементом 14 сравнения кодов (фиг.1), Таким образом, на выходе формирователя 13 кодов сформировался код време ни следующего пуска,Формула изобретения1. Формирователь импульсов, содержащий генератор импульсов, первый выход которого соединен со счетным входом 40 счетчика импульсов, ВЯ-триггер, элемент ИЛИ, шину начальной установки, шину кода длительности импульса, выходную шинуо тл и ч а ю щ и й с я,тем, что, с цельюповышения точности синхронизации путемпривязки значащих моментов формйруемых импульсов к текущему времени, в него введены шина импульсных. меток шкалы времени, шина кода времени начального пуска, шина сигнала записи кода времени начального пуска, шина кода периода, шинакода текущего времени, формирователь кодов, страбируемый элемент сравнения кодов, А-входмоторого соединен с шиной кодатекущего времени, В-вход - с выходом формирователя кодов, С-вход- с шиной импульсных меток шкалы времени и с первым входом формирователя кодов, второй вход которого соединен с выходом стробируемо-. го элемента сравнения кодов и с 3-входом ВЗ-триггера, прямой выход которого соединен с выходной шиной и входом записи счетчика импульсов, Й-вход- с выходом элемента ИЛИ, первый вход которого соединен с шиной начальной установки, второй вход - с выходом заема счетчика импульсов, информационный вход которого соединен с шиной кода длительности импульса, причем второй выход генератора импульсов соединен с третьим входом формирователя кодов. четвертый вход которого соединен с шиной кода периода, пятый вход- с шиной сигнала записи кода времени начального пуска, шестой вход-с шиной кода времени начального пуска.2. Формирователь по п.1, о тл и ч а ю щ и й с я тем, что формирователь кодов содержит первый и второй счетчики импульсов, элемент И и элемент памяти. выход которого соединен с выходом формирователя кодов, вход синхронизации - с первым входом формирователя кодов, информационнЫй вход - с выходом первого счетчика импульсов, счетный вход которого соединен со счетным входом второго счетчика импульсов и с выходом элемента И. первый вход которого соединен с третьим входом формирователя кодов, второй вход - с.выходом заема второго счетчика импульсов, инфор- мационный вход которого соединен с четвертым входом формирователя кодов, вход записи - с третьим входом формирователя кодов, пятый вход которого соединен с входом записи первого счетчика импульсов, информационный вход которого соединен с шестым входом формирователя кодов,3. Формирователь по п,1, о т л и ч а ю щи й с я тем, что формирователь кодов содержит элемент ИЛИ, синхронный формирователь одиночного импульса, селектор-мультиплексор, сумматор кодов, элемент памяти, выход которого соединен с выходом формирователя кодов и с А-входом сумматора кодов, В-вход которого соединен с четвертым входов формирователя кодов, выход - с первым информационным входом селектора-мультиплексора, второй информационный вход которого соединен с шестым входом формирователя кодов, выход - с информационным входом элемента памя-ти, счетный вход синхронизации которого соединен с выходом элемента ИЛИ, первый вход которого соединен с вторым входомформирователя кодов, второй вход с выходом синхронного формирователя одиночного импульса, первый вход которого соединен с первым входом формирователя кодов, второй вход - с входом управления селектора-мультиплексора и с пятым вхо1711325 16 Хдд 3 дом формирователя кодов, третий вход - с третьим входом формирователя кодов.4. Формирователь по п.З, о т л и ч э ю щи й с я тем, что синхронный формирователь одиночного импульса содержит три тригге ра, каждый изкоторых О-типа, С-вход первого из которых соединен с первым входом синхронного формирователя одиночного импульса, второй вход которого соединен с С-входом второго триггера, О-вход которого 10 УХОЮ 1 Вхдд 4:0 ЮУЕ Ьюд 5 соединен с шиной логического нуля, 3-вход - с Я-входом первого триггера и с прямым выходом третьего триггера, инверсный выход которого соединен с выходом синхронного формирователя одиночного импульса, третий вход которого соединен с С-входов третьего триггера, О-вход которого соеди.- нен с прямым выходом первого триггера, О-вход которого соединен с прямым выходом второго триггера.1711325 Ьпд 8 Составитель Т; СоколоваРедактор Е. Папп Техред М.Моргентал Корректор В, Гирня НТ СССР роизводственно-издательский комбинат "Патент", г, Ужгород; ул,Гагарина, 10 аказ 348 Тираж В НИИПИ Государственного комитета 113035, Москва, Ж
