Способ реализации логических функций на логическом биаксе

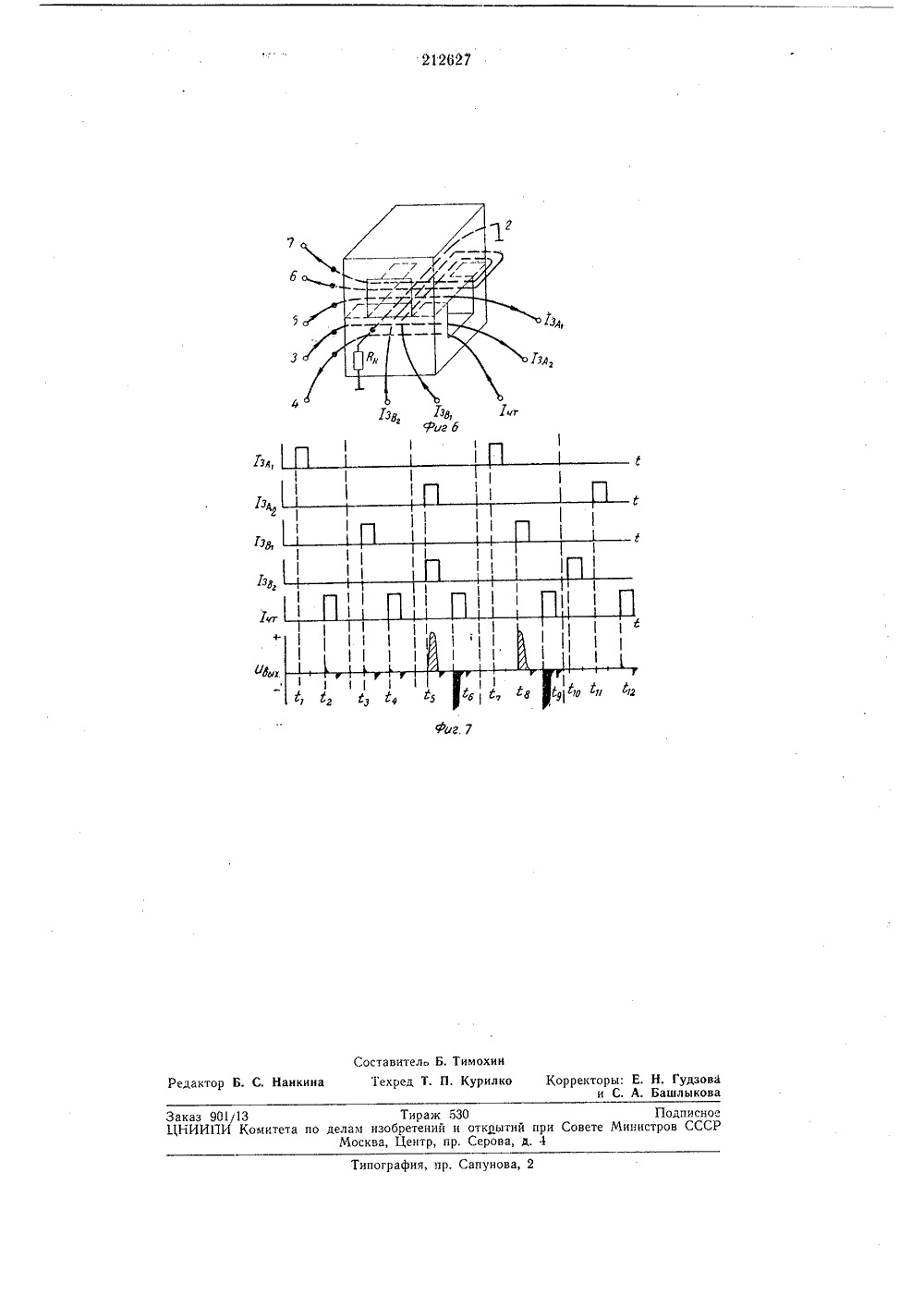

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕПЬСТВУ Союз Соеетскив Социэлистическив РеспубликЗависимое от авт. свидетельства-Заявлено 07.11,1966 ( 1053608/2624)с присоединением заявкиКл, 42 пт, 14 ПК 60 ритет Комитет по дел эобретеннй и открытий тДК 681 525 65(08 Опубликовано 29.11,1968, БюллетеньДата опубликования описания 13 Т,1968 овете Министров СССР с:н,1 з:юои.-иг т., хт. он1 я е ь. .;, оод. И Кузнец Заявитель инский завод им, Г. жони ко; ОСОБ РЕА НАИЧЕСКИ БИАКСЕ ЗАЦИИ ЛГИЧЕСК Известны способьфункций на логичеобмотки чтения и блв окне чтения, выходную в окне записи,дящие через окна чт Для иллюстрации рассмотрим работу ус жимах, в том числе иВнешний вид логич аксе показан на фиг. 1 предложен тройства в асинхронно еского устр го спосо зличных р тва на биреализации логических ком биаксе, содержащем окировки, расположенные ную обмотку, расположепи обмотки записи, прохония и записи.. Предложенныи способ отличается от известных тем, что в нем для обеспечения асинхронного режима при выполнении операции ИЛИ - ЗАПРЕТ входные импульсы записи подают в концы обмоток записи, импульсы запрета - в концы блокировочных обмоток, а импульсы чтения - в начала обмоток чтения; для обеспечения асинхронного режима при выполнении операции ИЛИ - НЕ входные импульсы подают в концы блокировочных обмоток, импульс записи 1 - в конец обмотки записи, а импульсы чтения - в начала обмоток чтения, а для обеспечения асинхронного режима при выполнении операции 11 один входной импульс подают в начала блокировочных обмоток, другой - в концы обмоток записи, а импульс чтения подают в концы обмоток чтения. Устроиство состоит из одного логическогооиакса 1 с обмотками управления. В окне записи биакса проходит выходная обмотка 2. В окне чтения проходит одна или несколько об моток чтения 3 и 4 и одна или несколько блокировочных обмоток 5. Обмотки записи б и 7 последовательно проходят через окно чтения и окно записи. Обмотки записи б и 7 и блокировочные обмотки 5 являются логическими, в 0 них подакттся логические импульсы тока длявыполнения той или иной логической операции. В обмотки чтения 3 и 4 подаются импульсы тока чтения для получения результата логической операции, который проявляется в 5 виде импульсов э,д.с сигнала или помехи, наводимых в выходной обмотке 2, Обмотки 3, 4 и 5 могут быть использованы как обмотки чтения или как блокировочные обмотки, В зависимости от способа включения обмоток запи- О си, блокировочных и обмоток чтения для подачи управляющих импульсов тока устройство может выполнять следующие логические функции: ИЛИ - ЗАПРЕТ, 1 ЛЛИ - НЕ и И,Начала обмоток условно отмечены крупной 5 точкой.Для выполнения логической функцииИЛИ - ЗАПРЕТ обмотки управления устройства следует включить так, чтобы импульсы токов записи 1,и 1,в подавались в концы о обмоток записи б и 7, импульсы запрещения55 60 65 31 - в концы блокировочных обмоток 5 иимпульсы чтения 11, - в начала обмотокчтения 8 и 4.Наличие нескольких обмоток записи, двухобмоток чтения 3 и 4 и возможность иметь несколько блокировочных обмоток 5 позволяюгобразовывать сборки по записи, запрещениюи чтению, каждая из которых с несколькимивходами, что значительно расширяет логические возможности устройства.Для выяснения принципа действия устрой.ства при выполнении логической функцииИЛИ - ЗАПРЕТ рассмотрим временнуюдиаграмму его работы (см, фиг. 2) и происходящие при этом изменения магнитного состояния биакса (фиг. З,а) для разных случаевследования импульсов записи 1 запрещения1 зап и чтения 1.,За исходное (нулевое) состояние биаксаустройства примем такое, которое установитсяв нем после прохождения импульса тока чтения 1,. На фиг. З,а показано исходное магнитное состояние биакса; стенки верхнего окна (записи) размагничены и магнитного потока в них нет, стенки нижнего окна (чтения)намагничены в состояние + В, и вокруг окнасуществует магнитный поток.Случай 1. В обмотку записи неодновременно подаются импульсы токов записи (см.фиг. 2) 1 з 1 и 1 эв 1 гОт действия импульса тока 1,суммарнаям.д,.с. в площадках 2 и 4 равна нулю (фиг.3, б), поэтому они не изменят своего магнитного состояния.Суммарные м.д.с. в площадках 1 и 3 направлены против существовавших магнитныхпотоков, поэтому потоки в площадках 1 и дизменят свои направления на обратные. Новое магнитное состояние биакса назовем единичным (фиг. 3, в): верхнее окно (записи,намагничено в состояние + В, нижнее окно(чтения) размагничено из состояния + В всостояние 0 - на биаксе записана информация 1.Во время записи на биакс состояния 1 ввыходной обмотке наводится импульс э.д.с.положительной полярности. Импульс тока 1подтверждает состояние 1, записанное импульсом 1 и на выходе устройства появитсяимпульс напряжения помехи. При прохождении импульса тока чтения 1, (см. фиг. 2) вмомент 1, стенки окна записи размагничиваются из состояния + В ц О, стенки окна чтения намагничиваются в состояние + В, и биваке будет переведен в состояние 0 (фиг, 3, а),а на выходе устройства полу пи импульс напряжения сигнала 1 отрицательной полярности. Если считывать информацию с биакса,находящегося в нулевом состоянии, то навыхода получим лишь импульс напряженияпомехи - сигнал 0.Случ а й 2. Импульс записи 1.,и импульсзапрещения 13 яд действуют одновременно вмомент 14, затем подается импульс чтения 1,5 10 15 20 25 30 35 40 45 50(;) (см, фиг, 2), При одновременном действии импульсов записи и запрещения (фиг. З,е) стенки окна чтения перемагничиваются из состояния + В в - В, окно записи останется размагниченным, а на выходе получим только импульс помехи.Новое магнитное состояние см. на фиг. З,д. При чтении (фиг. 3, е) стенки окна чтения перемагнитятся из состояния - В в + В, окно записи останется размагниченным, и биакс перейдет в нулевое состояние (фиг, 3, а), а на выходе устройства будет лишь импульс помехи.С л у ч а й 3. Вначале подается импульс запрещения 1,(1,) (фиг, 2), затем импульс записи 1,в (17) и, наконец, импульс чтения (,). При подаче импульса запрещения по обмотке запрещения биакса, находящегося в нулевом состоянии (фиг, 3, ж), стенки окна чтения перемагничиваются из состояния + В в - В, стенки окна записи остаются размагниченными, на выходе получим очень малый импульс напряжения помехи, и биакс переводится в магнитное состояние, показанное на фиг, 3, з. При подаче импульса записи 1, в (фиг. З,и) ампервитки в окне чтения будут удерживать его стенки в состоянии - В и не позволят ампервиткам окна записи намагнитить его стенки из состояния 0 в + В, стенки окна записи останутся размагниченными, а на выходе устройства появится лишь импульс напряжения помехи,Таким образом, магнитное состояние биакса останется прежним (фиг. 3, к). При чтении (фиг. З,л) биакс возвращается в нулевое состояние (фиг. З,а), и на выходе будет получен импульс помехи, так как магнитное состояние стенок окнч записи при чтении не изменитсяя.С л у ч а й 4. Вначале по одной или нескольким обмоткам записи проходит импульс записи 1 эв (1 у), затем импульс запрещения 1 эдд (10) и после этого импульс чтения 1,. (1). При действии на биакс, находящийся в нулевом состоянии, импульса тока записи (фиг. З,б) стенки окна записи намагничиваются из состояния 0 в +В, а стенки окна чтения размагничиваются из состояния + В в О, при этом на выходе появится импульс напряжения положительной полярности, - на биаксе будет записано состояние 1 (фиг, 3, в). При прохождении импульса тока запреще ния (фиг. 3, я) стенки окна записи размагни чиваются из состояния + В в 0 стенки окна чтения намагничиваются из состояния 0 в - В, а на выходе появится большой импульс напряжения отрицательной полярности; биакс переходит из состояния 1 в состояние, несколько отличное от состояния О (фиг, 3, и). Таким образом, импульс запрещения произвел ложное чтение 1, записанной на биакс импульсом записи, и операция запрещения в данном случае не получилась.При чтении (фиг. З,е) биакс переводится в состояние 0 (фиг. З,а), стенки окна чтения перемагничиваются из состояния - Вг в + Вг, окно записи остается размагниченным, а на выходе появится импульс напряжения помехи.Наличие большого отрицательного импульса напряжения на выходе устройства при подаче запрещающего импульса на биакс, находящийся в состоянии 1, не позволяет использовать в устройстве последовагельность управляющих импульсов, рассмотренную в случае 4,Из рассмотренных случаев следует, что при таком способе включения устройство выполняет логическую функцию ИЛИ - ЗАПРЕТ, если импульсы запрещения подаются раньше импульсов записи или одновременно с ними; если импульсы запрещения действуют позже импульсов записи, то выполнение операции нарушается.Для выполнения логической функции ИЛИ - НЕ обмотки управления устройства на биаксе необходимо включить так (см, фиг.4), чтобы входные логические импульсы токов 1 вх, 1 в.;подавались в концы блокировочных обмоток б, вспомогательный импульс ока записи 1 1, подавался в конец одной из обмоток записи (б или 7), а импульсы токов чтения 1, (1) подавался в начала обмоток чтения 4. Обмоток блокировочных и чтения може быть по нескольку, что позволяет осуществлять сборку по логическим входам и по чтению. Входные лопческие импульсы здесь играют роль импульсов запрещения.Работа устройства на биаксе при выполне. нии логической функции ИЛИ - НЕ аналогична его рабое при выполнении функции ИЛИ - ЗАПРЕТ при наличии одного входа записи 1 и нескольких входов запрещения. Поэтому более подробно рассматривается только временная диаграмма работы устройства при выполнении логической функции .ИЛИ - НЕ (см. фиг. 5).Случай 1. 11 ри поступлении импульса записи 1 1 (г) стенки окна записи намагничиваются в состояние +Вг, стенки окна чтения размагничиваются, на выходе появится положительный импульс напряжения - на биаксе записывается состояние 1. При подаче импульса чтения 1биакс перево- ДИТСЯ В НУЛЕВОС) СОСТОЯНИС, а На ВЫХОДЕ отрицательный импульс напряжения сигнала 1.С л у ч а й 2. Если одновременно с импульсом записи 1 1 (1,) приходит логический ВХОДНОИ ИМПУЛЬС 1 вх ИЛИ 1 вхВ (13)ТО СОСТОЯ- ние 1 на биаксе не запишется, и на выходе появится очень малый импульс помехи. При подаче импульса чтения , (14) биакс возврати,ся в исходное состояние и выдаст импульс напряжения помехи,С л у ч а й 3. В случае поступления в устройство сначала входного логического импульса (одного или нескольких) 1 вв (1;), а потом импульса записи 1 1 в, (16), то состояние 1 на5 10 15 20 25 30 35 40 45 50 55 60 65 Онас нс запишетсЯ, и при чтении (1",) на Выходе будет только импульс помехи.С л у ч и й 4. Если сначала подается импульсзаписи 1 1 , то на биакс запишетсясостояние 1. При следующей подаче входного логического импульса 1 (1,) или 1,(1 в) произойдет ложное чтение записанной 1.,и на выходе появится большой отрицательныйимпульс напряжения, а при подаче импульсатсния 1 ЧТ (10) на Выходе пояВится только им.пхльс помс: и,Таким образом, для правильного выполнения лочцеской функции И.11 - НЕ необходимо, чтобы входные логичсскпс импульсы тока в блокировочные обмотки приходили раньше, чем импульс. записи 1 или одновременнос ним, после чего должен подаваться импульсчтения.Г 1 ри таком способе включения обмоток и порядке следования управляющих импульсовустройство при чтении будет давать на выходимпульс сигнала 1, если перед записью набпакс состояния 1 или во время записи нина один из логических входов не поступятвходные логические импульсы тока.Входные логические импульсы могут подаваться один относительно другого как одновременно, так и неодновременно, т. е. асинхрошо,Для выполнения логической функции 11при двух входах обмотки управления устросвна биаксе необходимо включить так (см. фпг.6), цтобы логические импульсы записиподавались в начала блокировочных обмоток 3и б, логические импульсы записи 1 в -- в конпы обмоток записи б и 7, а импульсы токовчтения 1, - в концы обмоток чтения 4,Наличие двух обмоток для 1 (А, и А.),дву х ООМ 010 к для 13 (В и Вв) и Возможно тьиметь две обмотки чтения позволяет образовывать сборки по записи и по чтению, что значительно расширяет логические возможностистроистваДля выяснения принципа действия схемырассматриваются временная диаграмма ее работы (см. фиг. 7) и происходящие при этомизменения магнитного состояния биакса дляразличных случаев поступленя импульсови 1,В Примем, что в исходном состоянии биакса ранее прошедшим импульсом чтеня 1,стенки окна записи размагничены, стенки окнцтения намагничены в состояние - Вг, и биаксзаблокирован от записи, т. е. он находится всостоянии, при котором невозможна записьимпульсом тока по обмотке записи б или 7.С л у ч а й 1. Подается импульс записи 1,А(1), а затем поступает импульс чтения 1,(1.).В этом случае импульс записи перемагнититстенки окна чтения из состояния - Вг в + Вг,и стенки окна записи останутся размагниченными, В результате биакс разблокируется длязаписи по обмотке записи б, но в данном случае импульс записи 1,В не подается. При чтении на выходе получим импульс помехи, абиакс опять блокируется и переводится в исходное нулевое состояние: стенки окна записи остаются размагниченными, стенки окначтения перемагнитятся из + Вг в - Вг.С луч ай 2, Подается только импульс записи 1,в (1 з), а затем поступает импульс чтения 1, (1). Так как биакс был заблокированот записи, то от действия импульса записи 1,вбиакс не изменит своего исходного магнитногосостояния: ампервитки в нижнем окне будутудерживать его стенки в состоянии - Вг и непозволят ампервпткам верхнего окна намагнитить его стенки из состояния О в + Вг, ониостанутся размагничснными, и на выходе получим импульс помехи.При чтении биакс переводится в исходноесостоянюе, и на выходе появится лишь импульспомехи,С л у ч и й 3. Импульсы записи 1 и 1.,приходят одновременно (см. 1;), а затем подается импульс чтения 1, (1).При одновременном действии импульсов записи на входы Л и В импульс 1,разблокирует биакс, а импульс 1,в запишет на негосостояние 1 (окно чтения размагничиваетсяиз - Вг в О, а окно записи намагничиваетсяиз состояния О в + Вг, и на выходе получимимпульс положительного напряжения. Причтении бпакс переводится в исходное состояние, и на выходе появится импульс отрицательного напряжения сигнала 1.С луч ай 4. Первым приходит импульс записи 1, (17), вторым - импульс записи 13 ц(18) и после этого - импульс тока чтения 1 т(19)В результате действия импульса записи 1,биакс разблокируется (стенки окна чтения перемагничиваются из - Вг в + Вг, стенки окназаписи остаются размагниченными), и на выходе появится очень малый импульс помехи.Пришедший затем импульс записи 1, запишет на биакс состояние 1 (стенки окна записи намагничиваются в + Вг, стенки окна чтения размагничиваются из состояния + Вг в О),и на выходе появится импульс напряжения положительной полярности, При чтении на выходе получим отрицательный импульс напряжения сигнала 1, и биакс перемагничивается в исходное состояние. 5 ю 15 20 25 30 35 40 45 Случ ай 5. Первым приходит импульс записи 1 эв (1,е), затем - импульс 1,(1,) и последним подается импульс чтения 1, (1,).При подаче импульса записи 1,в заблокированного биакса он не перемагничивается и остается в исходном состоянии, а на выходе появится очень малый импульс помехи.Импульс 1,перемагнитит стенки окна чтения из состояния - Вг в + Вг (биакс разблокируется), не вызывая намагничивания стенок окна записи, а на выход устройство выдаст очень малый импульс помехи. При чтении би. акс возвращается в исходное (заблокированное) состояние, выдавая в нагрузку Римпульс помехи.Таким образом, для правильного выполнения логической функции И при двух входах необходимо, чтобы логические импульсы записи в блокировочные обмотки приходили раньше, чем логические импульсы в обмотки записи или одновременно с ними, после чего должен подаваться импульс чтения. Предмет изобретения 1. Способ реализации логических функций на логическом биаксе, содержащем обмотки чтения и блокировки, расположенные в окне чтения, выходную обмотку, расположенную в окне записи, и обмотки записи, проходящие через окна чтения и записи, отличающийся тем, что, с целью обеспечения асинхронного режима при выполнении операции ИЛ Ив ЗАПРЕТ, входные импульсы записи подают в концы обмоток записи, импульсы запрета - в концы блокировочных обмоток, а импульсы чтения - в начала обмоток чтения.2. Способ по п. 1, отличающийся тем, что, с целью обеспечения асинхронного режима при выполнении операции ИЛИ - НЕ, входные импульсы подают в концы блокировочных обмоток, импульс записи 1 - в конец обмотки записи, а импульсы чтения - в начала обмоток чтения.3. Способ по п. 1, отличающийся тем, что, с целью обеспечения асинхронного режима при выполнении операции И, один входной импульс подают в начала блокировочных обмоток, другой - в концы обмоток записи, а импульс чтения подают в концы обмоток чтения212627 1 зд Фиг. 7 анкина ктор хред Т. урилко аказ 90113ИИИПИ Комитет Ьв,Фиг бставителя Б. Тимохи Тираж 530делам изобретений и откпытий Москва, Центр, пр. Серова, д ография, пр. Сапунова орректоры: Е. Н. Гудзон и С, А. Башлыков Подписнод ри Совете Министров СССР
