Подвеска для соединения элементов конструкции

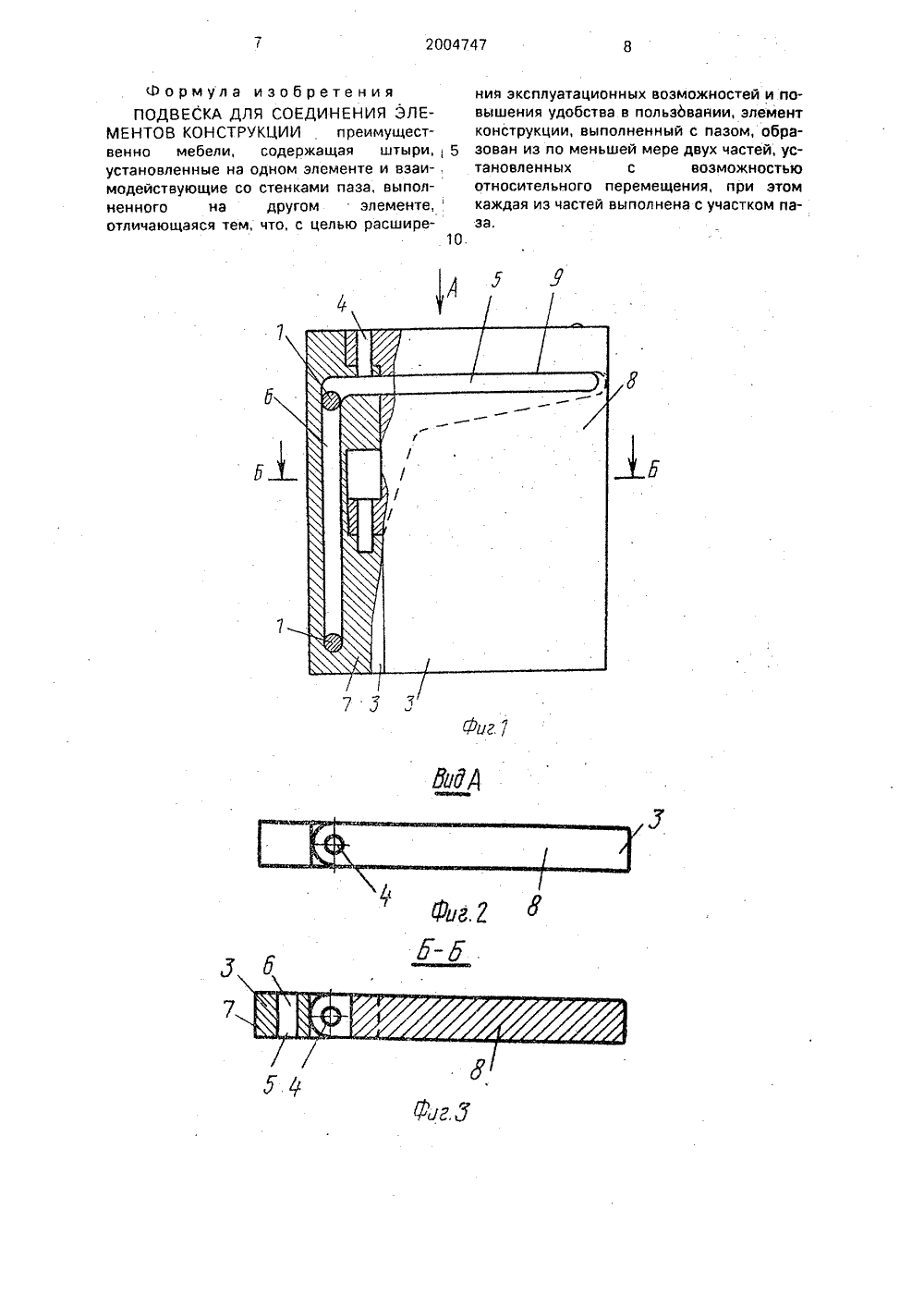

РЕТЕНК ПАТЕН 2 СР 4 ь Комитет Российской Федерации по патентам и товарным знакам ОПИСАНИЕ(76) Погорельский Станислав Владимирови(54) ПОДВЕСКА ДЛЯ СОЕДИНЕНИЯ ЭТОВ КОНСТРУКЦИИ(19) К 10 (11) (51) 5 Е 05 Р 15 56 Сущность: подвеска со ные на одном элементе ствующие со стенками гом элементе. Элемен ЕМЕН- паз, выполнен сборнымвозможностью относит мебели. ил. ержит штыри, установлен- конструкции и взаимодейаза, выполненного на дру, на котором расположен из частей установленных с ельного перемещениа 115 10 15 20 25 30 35 40 45 50 55 Изобретение относится к средствам для соединения элементов конструкции, преимущественно мебели, и может быть применено в других отраслях, где есть необходил 1 ость компактного складывания деталей конструкции.Известна подвеска для шарнирного соединения элементов конструкции, содержащая штыри, установленные на одном элементе и взаимодействующие со стенками паза, вь,полненного на другом элементе.Недостатками конструкции является невозможность использования в складных изделиях, что снижает эксплуатационные возможности изделия и удобства в его использовании,Указанная цель достигается тем, что элемент конструкции, выполненный с пазом, образован из по меньшей мере двух частей, установленных с возможностью относительного перемещения, при этом какдая из частей выполнена с участком паза, располокенным с воэможностью образования в рабочем положении деталей суммарный паз,На фиг, 1 представлена подвеска, общий вид; на фиг, 2 - вид по стрелке А на Фиг, . 1; на Фиг. 3 - сечение Б - Б на фиг, 1; на Фиг, 4 - раскладной стол в сложенном положении с использованием подвески; на фиг, 5 - то же, в рабочем полокении; на фиг, б. 7 - Фиксатор для стола; на фиг,.8- полка пассажирского вагона с использованием подвески в сложенном положении; на Фиг, 9 - вид справа на Фиг, 8; на Фиг, 10, 11 - полка в рабочем полокении, варианты исполнения,Подвеска содержит штыри 1, установленные на детали 2 стола или полки. Штыри могут быть расположены на концах детали 2, либо посредине на ней, На второй детали 3, которая может быть выполнена сборной из двух и более частей, соединенных с возмокностыо относительного перемещения, например с помощью петель 4, выполнен паз 5, размещенный в деталях таким образам, что вертикальный или выполненный под любым другим углом участок б паза расположен на другой части 7 детали, которая вся, или ее часть (не показано) может быть жестко зафиксирована, или являться корпусом конструкции, При необходимости остальные части (не показано) могут быть вьполнены складными (не показано), На части 7 детали може 1 быть располокена и часть участка паза, располокенного горизонтально, или иметь другое расположение (не показано) в зависимости от условий использования в конструкции изделия, причем паз может иметь три и более ветвей для фиксации изделия в различных положениях под разными углами. Ветви паза могут быть не обязательно продолжением одна другой, но являться и его ответвлениями (не показано). На детали 8 размещен второй участок 9 паза, расположенный, как уже упоминалось, горизонтально или иметь другое расположение (не показано) для установки изделия. Участки б и 9 паза 5 могут быть выполнены раздельно, отдаленными друг от друга на разных частях детали, связанных с возможностью относительного перемещения, Раскладной стол, выполненный с применением подвески, содержит деталь 7, являющуюся корпусом стола, или частью стенки, в которой выполнен паз 5, При этом, паз может быть выполнен не сквозным, а только на части толщины детали 7, и содержать вертикальный участок б, так и часть горизонтального участка 9. Остальная часть горизонтального участка 9 может быть расположена на детали 8. выполненной в виде сплошной стойки, или в виде кронштейна, связанных с корпусом стола петлями 4. Участок 9 паза 5 в кронштейне 8 выполнен сквозным, но возможно выполнение его и закрытым, как в корпусе 7 стола, с расположением .ограничителя на конце штыря 1, Впазу 5 установлены с возможностью перемещения вдоль него штыри 1, на которых закреплена одна часть 10 складного стола, Вторая 11 и третья 12 части складного стола крепятся к части 10 и между собой шарнирами 13, Вместе они составляют основную деталь 2, В разложенном положении стола, если его часть 12 является опорой, части 11 и 12 фиксируются между собой фиксаторами 14, по одному с каждой стороны. Фиксатор 14 выполнен в виде пластины 15 со штырями 1 б, входящими в отверстия 17 на боковинах частей стола 10, 11, 12, Для увеличения надежности фиксации на боковинах частей 10, 11, 12 могут быть закреплены металлические пластинки, в которых просверлены отверстия 17. При необходимости удлинить стол фиксаторы 14 извлекаются из отверстий 17, поднимается часть 12 и устанавливается на дополнительную подставку, а фиксатор 14 устанавливается одним штырем 1 б в отверстие 17 на одной из частей 10, 11, 12, вторым в отверстие 18, а третий штырь 19, расположенный со смещением от линии штырей 1 б, поддерживает снизу стыкующиеся части 10. 11, 12, В собранном положении кронштейны 8 сложены под ручкой 20, закрепленной на части 10, и Фиксированы шариковыми фиксаторами в верхней крышке 21, установленной в пазу 22, выполненном в корпусе 7, Спальная полка, выполненная с использованием подвески, содержит деталь 7, выполненнуюподвижной на оси 23, и установленную в кронштейне 24, закрепленном на стойке 25 вагона и фиксируемого в стенке 25 осью 26. Ось 26 установлена в кронштейне 27 на поворотном оычаге 28 и имеет многозаходную резьбу для увеличения перемещения вдоль нее при повороте вокруг этой оси рычага 28, Внутри детали 7, вдоль нее выполнен участок 6 паза 5, имеющий выход из детали 7, но выхода может и не быть, В пазу 5 установлен штырь 1 с ограничителем 29. В верхней части детали 7 на оси петли 4 крепится деталь 8, фиксируемая в нижней части на детали 7 штырем 30, связанным цепочкой 31 со стенкой 25, В детали 8 выполнен участок 9 паза 5, не имеющий выхода в участок 6, с установлением в нем второго штыря 1 с ограничителем 29. На детали 8 закреплена ручка 32, выполненная гибкой, например из кожи. Выхода участка 6 из детали 7 может и не быть, в этом случае штырь на участке 9 детали 2 и участок 9 смещаются по фиг. 8 вправо, а штырь 1 на участке 6 детали 2 и участок 6 - влево, и выполняется перемычка участка 6 в детали 7. На боковых стенках могут быть установлены защелки ЗЗ. На детали 8 ось петли 4 имеет выступ 34, имеющий на внешней части радиусное скругление внутри детали под штырь 1. На штырях 1 крепится основная деталь-корпус 2, выполненная в виде спальной полки. При этом, когда пассакиры сидят на никней полке, она превращается в спинку дивана, Постель при этом не обязательно убирать, ее пристегивают ремнями к части полки, обращенной к стенке 25. Обе стороны полки могут быть выполнены цветными.Подвеска в столе работает следующим образом,При раскладывании стола крышка 21 по пазу 22 сдви ается от передней части стола, снимаются со стопорения фиксаторы деталей 8 стоек. За ручку 20, слегка подняв ввеох и на себя, извлекается основная деталь 2, в данном случае сложенный стол. При этом оба штыря 1, установленные на части 10 стола, перемещаются по пазу 5, вначале на участке 6, затеял один на участке 6, а второй на участке 9, до выхода обоих штырей на участок 9. В этом положении стол оказывается зафиксированным и на нем можно работать как за рабочим столом. При необходимости 10 15 20 25 30 35 40 45 50 наличия увеличенной поверхности стола части 11, 12 на петлях 13 раскладываются. При этом часть 12 стола образует опору, зафиксированную под прямым углом к части 11 фиксатором 14, который своими штырями 16 на пластинке 15 устанавливается в отверстия 17,Дальнейшее увеличение поверхности может быть достигнуто за счет установки детали 12 на дополнительную опору, при этом фиксатор 14 устанавливается штырями 16 в отверстия 18, который третьим штырем 19 поддерживает от и ровисания стык частей 11 и 12, Вторые фиксаторы 14 поддерживают стык деталей 10 и 11, Складывается стол в обратной последовательности.Подвеска в полке работает. следующим образом.Полка может использоваться в двух вариантах. Полка в сложенном положении является спинкой дивана. Вторая полка располагается над ней и имеет ось 23, в этом случае она мокет быть опущена на оси 23, а нижняя полка остается спинкой дивана, либо она поднята по пазу 5 на штырях 1, После этого аналогично поднимается полка, являющаяся спинкой дивана, образуя три спальных места: две полки и диван. Осуществляется это следующим образом, Извлекается штырь 30 из детали 7 стойки 3. За ручку 32 деталь 8 стойки 3 перемещают на себя, поворачивая ее вокруг оси петли 4, Деталь 8 поднимается до фиксации ее защелкой 33. Полка перемещается на себя за верхнюю ее часть, при этом верхние штыри 1 движутся по горизонтальному участку, а нижние по вертикальному участку 6 до упора в выступ 34. Деталь 8 слегка поднимается, и штырь 1 проходит за выступ 34, затем деталь 8 опускают, фиксируя выступом 34 штырь 1, а следовательно и полку 2 е горизонтальном положении, При необходимости оставить спинку дивана и нлже опустить полку 2 поворачивают рычаг 28, который поворачивает ось 26 в кронштейне 27 и на многозаходной резьбе выходит из зацепления с деталью 7. После этого полка 2 гово- ротом вокруг оси 23 устанавливается в горизонтальное положение на защелку 33,(56) Авторское свидетельство СССРИ. 1666671, кл. Е 05 О 15/56; 1991, 2004747Формула изобретенияПОДВЕСКА ДЛЯ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ КОНСТРУКЦИИ преимущественно мебели, содержащая штыри,5 установленные на одном элементе и взаи-, модействующие со стенками паза, выполненного на другом элементе отличающаяся тем, что, с целью расшире 10. ния эксплуатационных возможностей и повышения удобства в пользовании, элемент конструкции, выполненный с пазом, образован из по меньшей мере двух частей, установленных с возможностью относительного перемещения, при этом каждая из частей выполнена с участком паза.
