Шкаф для размещения электроприборов

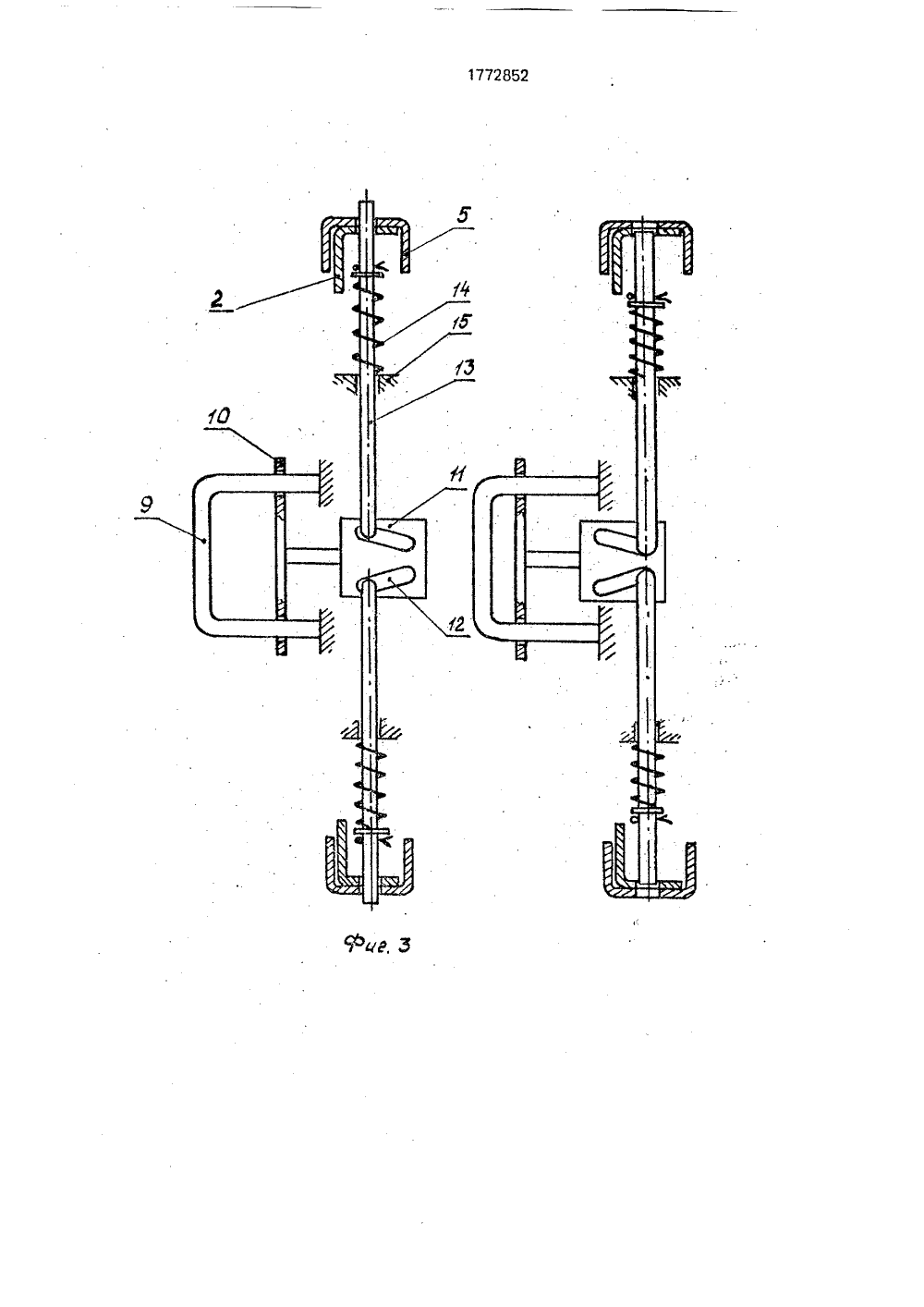

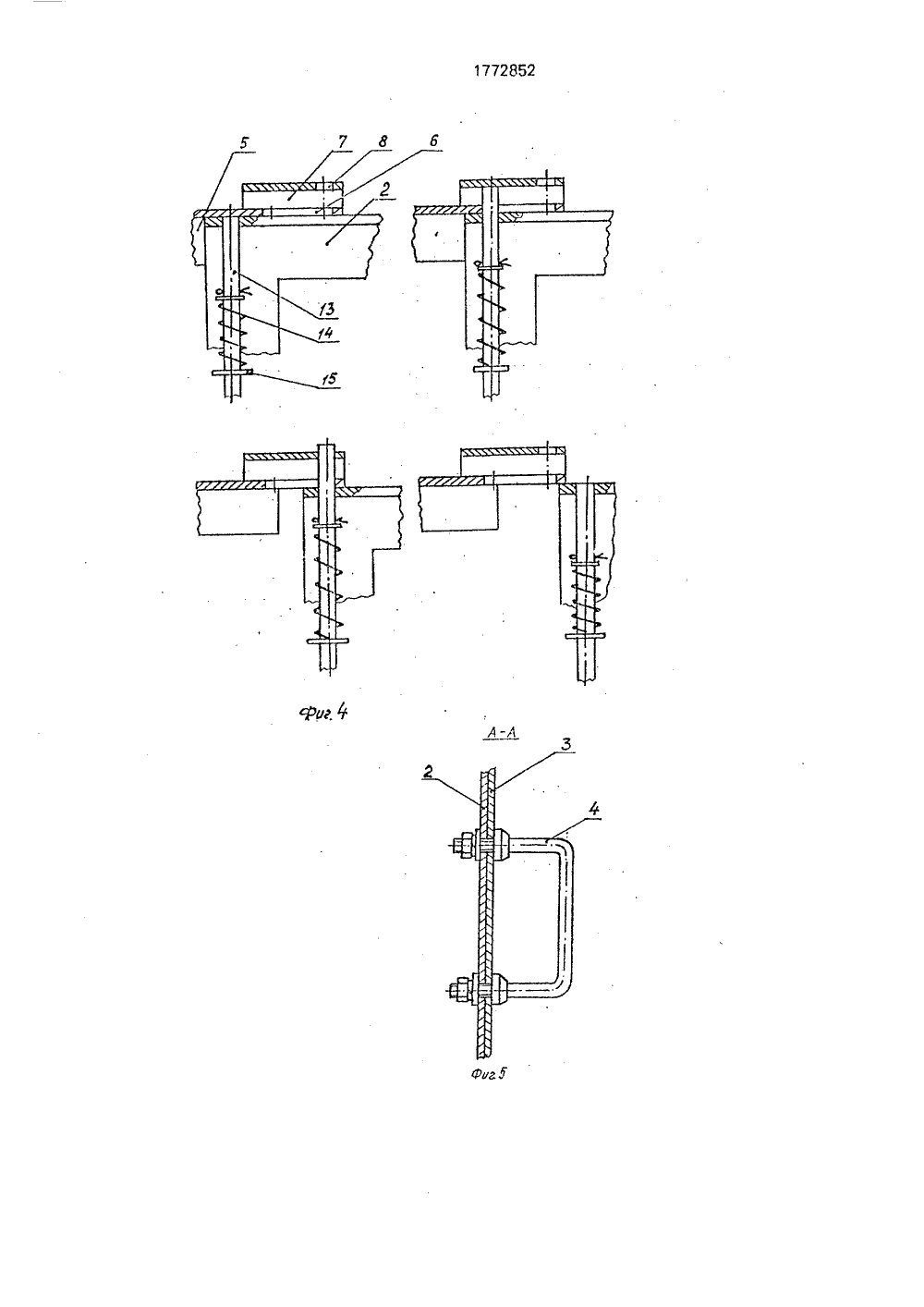

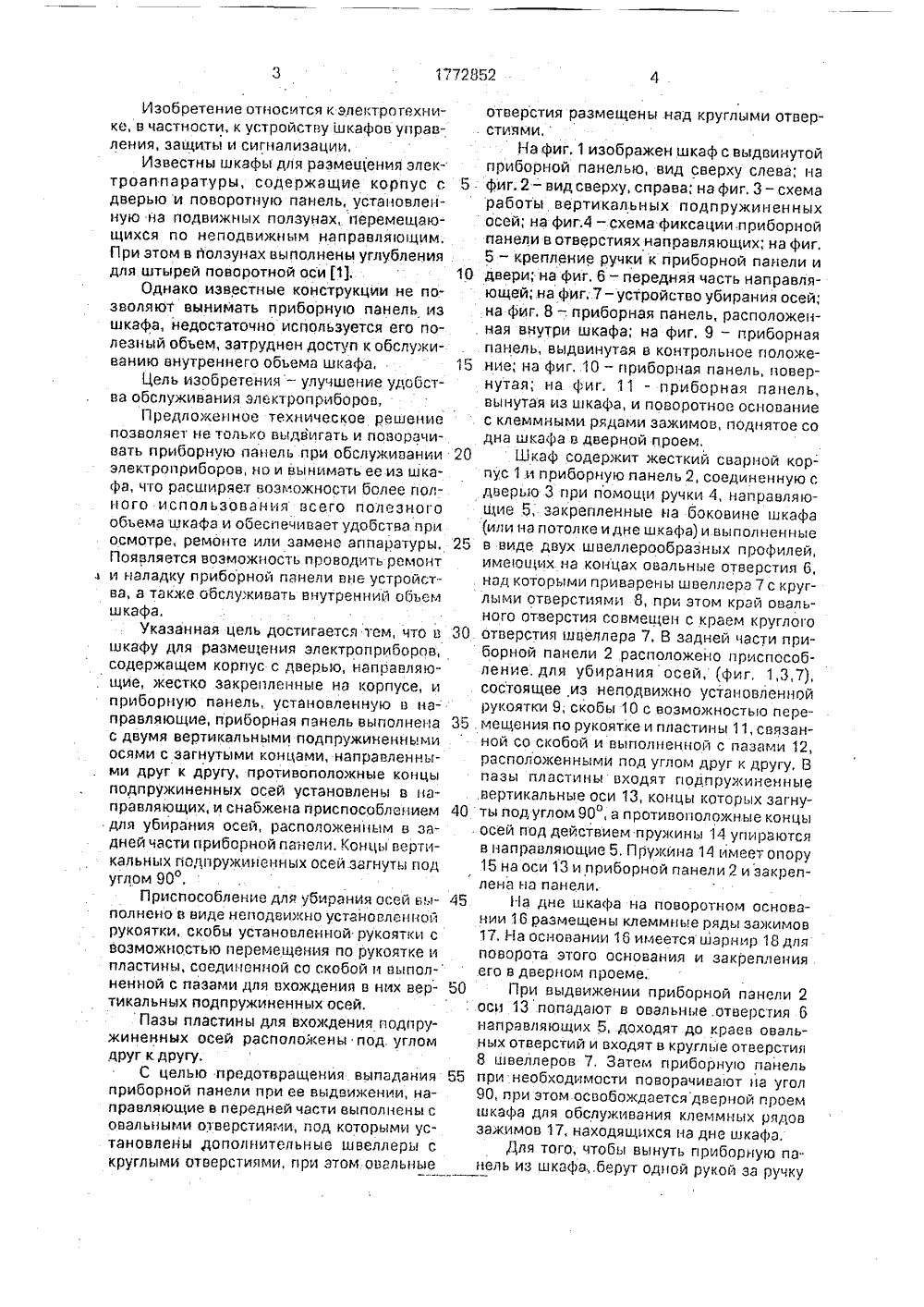

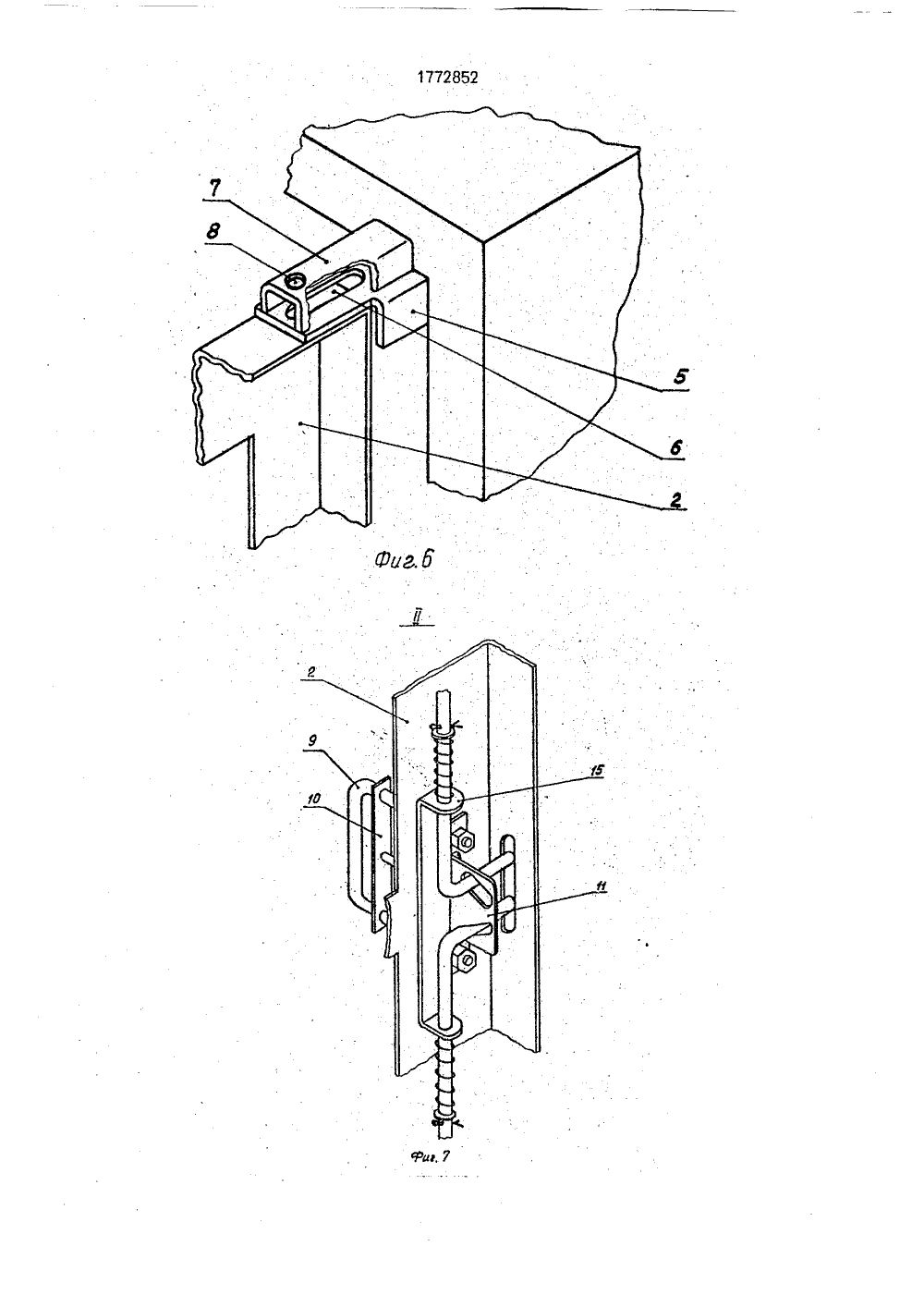

(51)5 Н 02 В 1(2 САНИЕ ИЗОБРЕТЕ ЕКОСУДАРСТВЕ ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(21) 4810914(07 (22) 04,04,90 (46) 30.10.92. Бюл. Ф 40 (71) Специальное проектно-конструкторское и технологическое бюро по комплектным низковольтным устройствам защиты и системйой автоматики для энергетики (72) А,И.Шелобанов и А,С,Малышев (56) 1, Авторское свидетельство СССР В 468328, кл. Н 02 В 13(04, 1973. (54) ШКАФ ДЛЯ РАЗМЕЩЕНИЯ ЭЛ ТРОПРИБОРОВ (57) Сущность изобретения; шкаф содержит .жесткий сварной корпус 1 и приборную панель 2, соединенную сдверью 3 при помощи ручки 4, направляющие 5, закрепленные на боковине шкафа, выполненные в виде двух швеллерообразных профилей, имеющих на концах овальные отверстия, над которыми приварены швеллера 7 с круглыми отвер стиями, при этом край овального отверстия совмещен с краем круглого отверстия швеллера 7, В задней части приборной панели расположено устройство убирания осей, состоящее из неподвижно установленной рукоятки 9, скобы 10, связанной с пластиной 11, выполненной с пазами, расположенными под углом друг к другу, В пазы пластины входят вертикальные подпружиненные оси, концы которых загнуты под углом 90, а противоположные концы осей под действием пружин упираются в направляющие 5, На дне шкафа на поворотном основании 16, выполнено с шарниром 18, размещены клеммные ряды зажимов 17. Приборную панель можно не только поворачивать, но и, . вынимать из шкафа, для этого берут одной рукой за ручку 4 двери, а другой - за рукоятку 9, и пальцами прижимают скобу 10 до упора, в результате чего вертикальные оси приходят в движение и выходят из отверстий направляющих 5. 4 з.п, ф-лы, 11 ил.10 20 35 40 Изобретение относится к электротехнике, в частности, к устройству шкафов управления, защиты и сигнализации,Известны шкафы для размещения злектроаппаратуры, содержащие корпус сдверью и поворотную панель, установленную на подвижных ползунах, перемещающихся по неподвижным направляющим.При этом в ползунах выполнены углублениядля штырей поворотной оси ЩОднако известные конструкции не позволяют вынимать приборную панель изшкафа, недостаточно используется его полезный объем, затруднен доступ к обслуживанию внутреннего объема шкафа,Цель изобретения - улучшение удобства обслуживания электроприборов,Предложенное техническое решениеозволяе не толо ыдвигаь и поворачивать приборную панель при обслуживанииэлектроприборов, но и вынимать ее из шкафа, что расширяет возможности более полного использования всего полезногообъема шкаФа и обеспечивает удобства приосмотре, ремонте или замене аппаратуры,Появляется воэможность проводить ремонти наладку приборной панели вне устройства, а также обслуживать внутренний объемшкафа.Указанная цель достигается тем, что вшкафу для размещения электроприборов,содержащем корпус с дверью, направляю. щие, жестко закрепленные на корпусе, иприборную панель, установленную в направляющие, приборная панель выполненас двумя вертикальными подпружиненнымиосями с загнутыми концами, направленными друг к другу, противополокные концыподпрукиненных осей установлены в направляющих, и снабжена приспособлениемдля убирания осей, расположенным в задней части приборной панели. Концы вертикальных подпружиненных осей загнуты подуглом 90 О,Приспособление для убирания осей выполнено в аиде неподвижно установленнойрукоятки, скобы установленной рукоятки свозможностью перемещения по рукоятке ипластины, соединенной со скобой и выпол-ненной с пазами для вхождения в них вер- тикальных подпружиненных осей.Пазы пластины для вхождения подпружиненных осей расположены под угломдруг к другу.С целью предотвращения. выпаданияприборной панели при ее выдвижении, направляющие в передней части выполнены совальными отверстиями, под которыми установлены дополнительные швеллеры скрутлыми отверстиями, при этом овальные отверстия размещены над круглыми отверстиями,На фиг, 1 изображен шкаф с выдвинутой приборной панелью, вид сверху слева; на фиг. 2 - вид сверху, справа; на фиг. 3 - схема работы вертикальных подпружиненных осей; на фиг,4 - схема фиксации. приборной панели в отверстиях направляющих; на фиг.5 - крепление ручки к приборной панели и двери; на фиг. 6 - передняя часть направляющей; на фиг 7-устройство убирания осей; на фиг. 8-. приборная панель, расположенная внутри шкафа; на фиг. 9 - приборная панель, выдвинутая в контрольное положение; на фиг, 10 - приборная панель, повернутая; на фиг. 11 - приборная панель, вынутая из шкафа, и поворотное основание с клеммными рядами зажимов, поднятое со дна шкафа в дверной проем.Шкаф содержит жесткий сварной корпус 1 и приборную панель 2, соединенную с дверью 3 при помощи ручки 4, направляющие 5; закрепленные на боковине шкафа или на потолке идне шкафа) и выполненные в виде двух швеллерообразных профилей, имеющих на концах овальные отверстия 6, над которыми приварены швеллера 7 с круглыми отверстиями 8, при этом край овального отверстия совмещен с краем круглого отверстия шцеллера 7. В задней части приборной панели 2 расположено приспособление, для убирания осей, фиг, 1,3,7), состоящее из неподвижно установленной рукоятки 9, скобы 10 с возможностью перемещения по рукоятке и пластины 11, связанной со скобой и выполненной с пазами 12, расположенными под углом друг к другу. В пазы пластины входят подпружиненные .вертикальные оси 13, концы которых загнуты под углом 90"; а противоположные концы осей под действием пружины 14 упираются в направляющие 5, Прукина 14 имеет опору 15 на оси 13 и приборной панели 2 и закреплена на панели.На дне шкафа на поворотном основании 16 размещены клеммные ряды закимов 17, На основании 16 имеется шарнир 18 для поворота этого основания и закрепления . его в дверном проеме,При выдвижении приборной панели 2 оси 13 попадают в овальные. отверстия 6 направляющих 5, доходят до краев овальных отверстий и входят в круглые отверстия 8 швеллеров 7. Затем приборную панель при необходимости поворачивают на угол 90, при этом освобождается дверной проем шкафа для обслуживания клеммных рядов зажимов 17, находящихся на дне шкафа.Для того, чтобы вынуть приборную панель из шкафа,.берут одной рукой за ручку4 двери, а другой - за рукоятку 9 приспособления для убирания осей, и прижимаютскобу 10 до упора, в результате чего пластина 11 перемещается, приводя в движение оси 13, находящиеся в ее пазах с загнутыми 5 концами, при этом оси смещаются навстре-. чу друг другу, а противоположные их концы выходят из отверстий направляющих 5, и панель свободно вынимают из шкафа.10Формула изобретения1, Шкафдля размещения электроприборов, содержащий корпус с дверью, направ- . ляющие, жестко закрепленные на корпусе,и приборную панель, установленную в на правляющих, отл ич а ю щ и й с ятем,что,с целью улучшения удобства в обслуживании, . приборная панель выполнена с двумя вертикальными подпружиненными осями с загнутыми концами, направленными друг к 20 другу, противоположные концы подпружиненных осей установлены в направляющих, и снабжена приспособлением для убирания осей, расположенным в задней. части приборной панели. 25 2. Шкаф по и. 1, о т л и ч а ю щи й с я тем, что концы вертикальных подпружиненных осей загнуты под углом 90 О,3, Шкаф по п.1, о т л и ч а ю щ и й с я тем, что приспособление для убирания осей выполнено в виде неподвижно установленной рукоятки, скобы установленной рукоятки с возможностью перемещения по рукоятке и пластины, соединенной со скобой и выполненной с пазами для вхождения в них вертикальных подпружиненных осей,4. Шкаф по п.З, о т л и ч а ю щ и й с я тем; что пазы пластины для вхождения подпружиненных осей расположены под углом друг к другу,5. Шкафпоп 1,отличающийся тем, что, с целью предотвращения выпадания приборной панели при ее выдвижении, направляющие в передней части выполнены с овальными отверстиями, под которыми установлены дополнительно введенные швеллеры с круглыми отверстиями, при этом овальные отверстия размещены над круглыми отверстиями.1772852 оставитель Г. Ереминаехред М,Моргентал Корректор Л. Лукач аккор А, Бер одственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 П Заказ 3849 Тирак ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5
