Трансформируемое устройство для тренировки прыгунов в длину

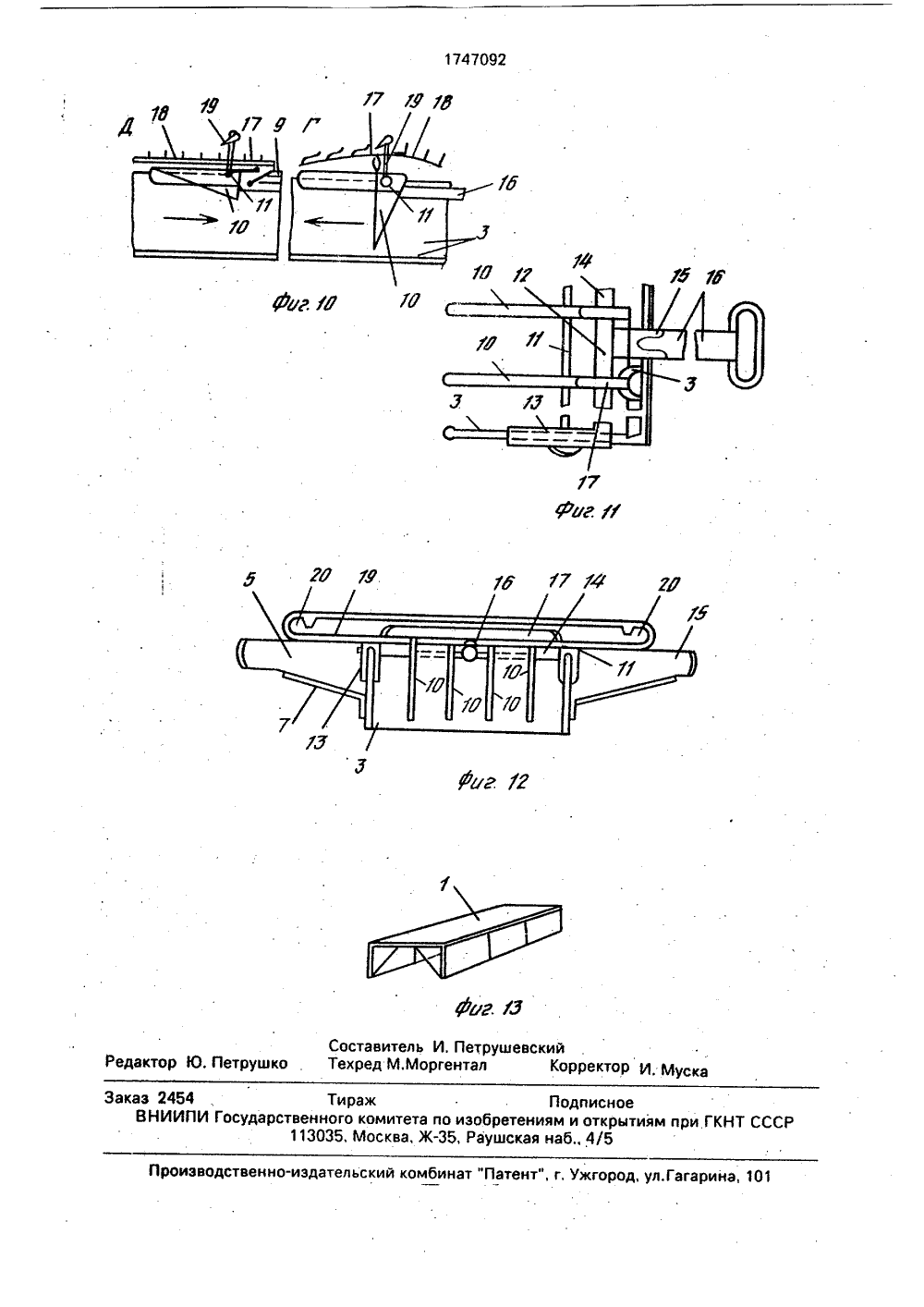

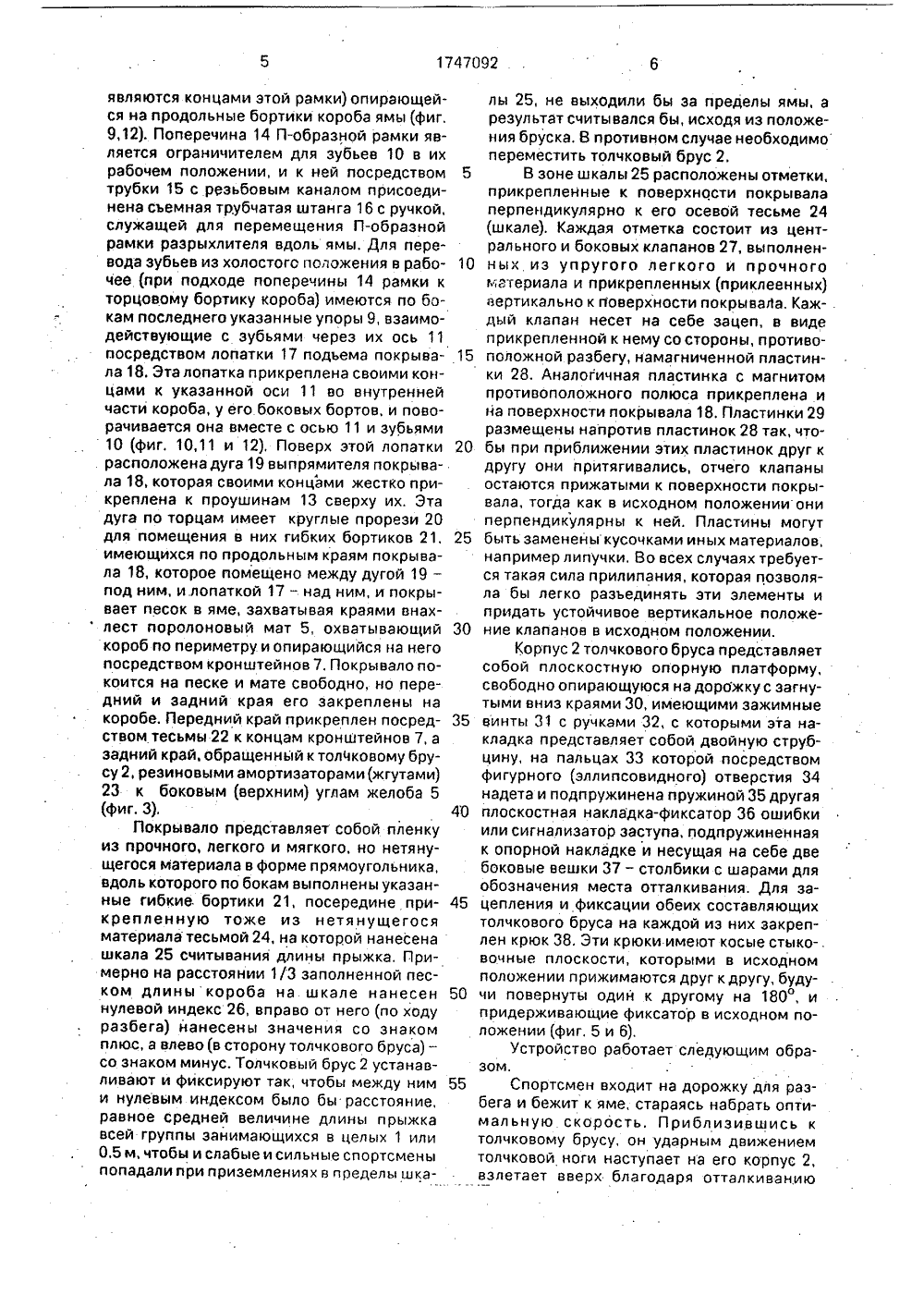

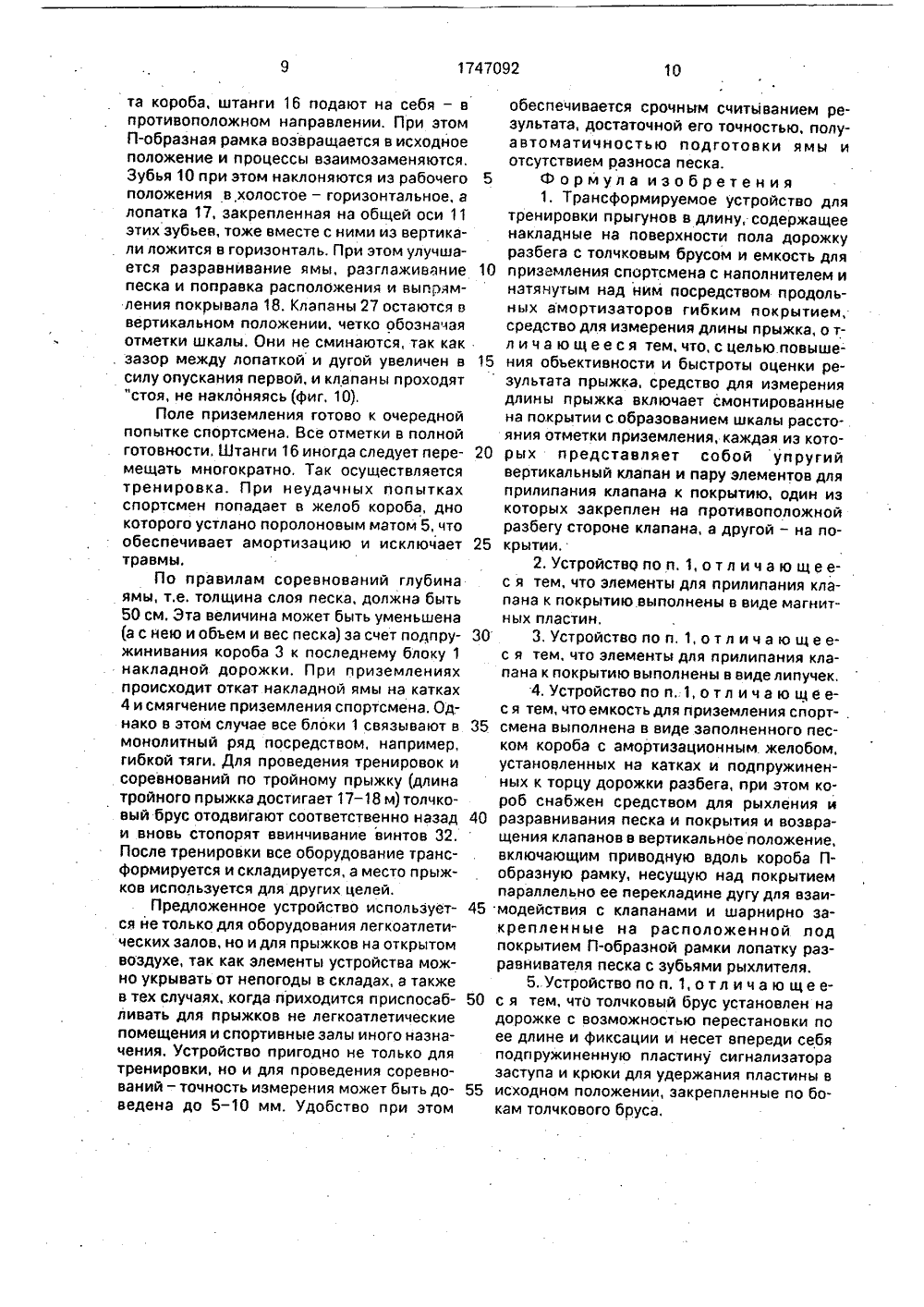

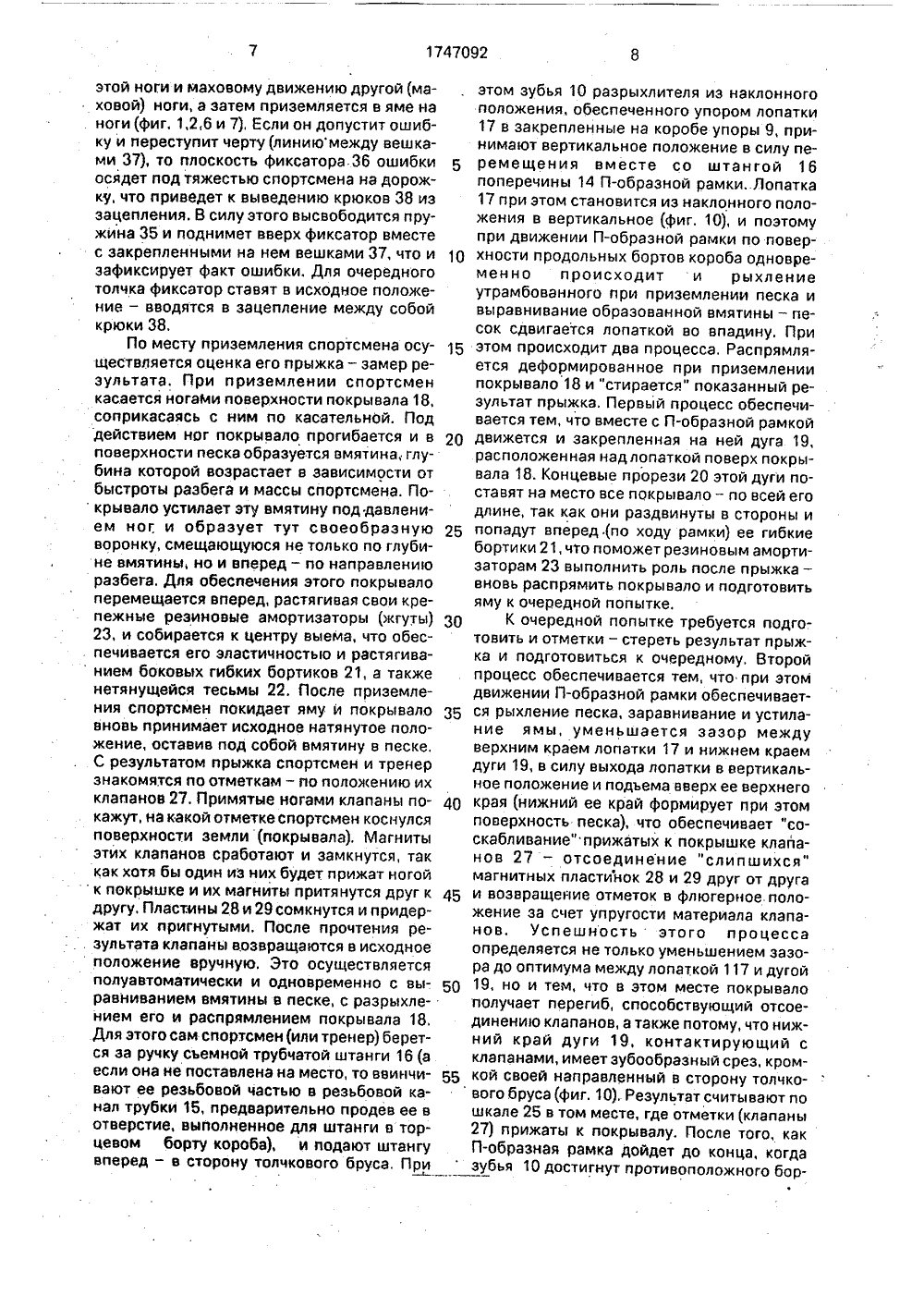

(19) (11) А 1 3 В 5/00 ОПИСАН К АВТОРСКОМУ ОБ ВИДЕ ТВ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТРИ ГКНТ СССР(54) ТРАНСФОРМИРУЕМОЕ УСТРОЙСТВО .ДЛЯ ТРЕНИРОВКИ ПРЫГУНОВ В ДЛИНУ(57) Изобретение позволяет повысить объективность и быстроту оценки результата прыжка, Устройство содержит накладные дорожки 1 разбега, толчковый брус 2 и короб 3 с песком. Поверх короба 3 по периметру его закреплен поролоновый амортизатор 5.сверху которого натянуто покрывало 18 посредством резиновых амортизаторов 23 и ; тесьмы 22, По середине покрывала вдоль нанесена шкала 25 расстояния, и с ней связаны отметки приземления в виде прикрепленных к ее поверхности клапанов 2, снабженных намагниченными пластинками 28, Аналогичные пластинки 29 прикреплены и к поверхности покрывала 18 против первых. В песке короба размещено средство для рыхления и разравнивания песка с зубьями 10, имеющее дугу 19 и лопатку 17 для "стирания" результатов прыжка на поверхности покрывала 18 посредством съемной штанги 16, прикрепляемой к П-образной рамке. При прыжке спортсмен приземляется на покрывало, Под ним оказываются отметки, которые он приминает. Песок обеспечивает амортизацию. Разрыхление его, выравнивание и "стирание" показанного результата обеспечивается при подготовки к очередной попытке вручную посредством штанги 16, которая перемещает П-образную рамку и разравнивает песок вдоль короба. Результат прыжка определяют по примятым при приземлении отметкам. 4 з.п. ф-лы, 13 ил.ы10 Изобретение относится к спорту, в час, тности к приспособлениям для тренировки прыгунов в длину и измерения их результатов.Цель изобретения - повышение объективности и быстроты оценки результатов Прыжка.При использовании предлагаемого устройства достигается возможность поэлементного трансформирования оборудования прыжковой, наполненной песком ямы, что существенно расширяет возможности устройства, обеспечивает культуру его использования и дизайн внешнего вида, Кроме того, существенно повышается пропускная способность устройства, так как оценка качества прыжка протекает автоматически - посредством срабатывания сигнализатора ошибки, а дальность прыжка очевидна на выполненной по поверхности ямы шкале. Повышается также эффективность обслукивания прыжковой деятельности - вставной штангой одновременно разрыхляется песок в яме, разравнивается его поверхность, выпрямляется и растягивается покрывало и "стирается" запись результата и рыкка - все, что необходимо для подготовки ямы к очередной попытке, выполняется одним движением, Достигается сокращение объема песка и размеров ямы за счет перемещения толчкового бруса, когда амортизирующая и фиксирующая часть песка и покрытия используется, главным образом, на главном направлении - в месте вероятного приземления спортсмена. Эта возможность перемещения толчкового бруса позволяет также вместо двух брусков иметь один, При этом информативные возможности толчкового бруса повышены - положение вешек указывает точное место отталкивания, а их перемещение при неудачной попытке срочно свидетельствует об ошибке. Кроме того, подготовка к очередной попытке, требующая в обычной яме кропотливой работы для воспроизводства из песка контрольного валика, в предлагаемом устройстве разрешается одним движением - постановкой сигналиэатора ошибки в исходное положение - соединением между собой захватных крюков.На фиг. 1 дано устройство, вид сбоку, нафиг. 2- то же,вид сверху; на фиг, 3 -накладная яма и толчковый брус, вид сверху; на фиг. 4 - то же, вид сбоку; на фиг. 5 - толчковый брус, аксонометрическое изображение; на фиг, 6 - то же, вид сбоку; на фиг. 7 - принцип амортизации приземления спортсмена и замера его результата, схематично, вид сбоку; на фиг, 8 - линии отметки длины 20 25 30 35 40 45 50 55 прыжка, вид сбоку: А - до прыжка, Б - в момент приземления, В - вид спереди; на фиг, 9 - фрагмент короба ямы и ее покрывала в аксонометрическом изображении; на фиг. 10 - два фрагмента разрыхлителя и выравнивания песка в коробе ямы: Г - при движении рыхлителя из исходного положения в сторону толчкового бруса (активная фаза), Д - при возвращении его в исходное положение (пассивная фаза), вид сбоку; на фиг. 11 - стыковка шеста (штока) с поперечиной П-образной рамки, вид сбоку при горизонтальном расположении зубьев; на фиг. 12 - короб ямы, покрывало, разрыхлитель и выравниватель, поперечный разрез или вид с торца ямы; на фиг. 13 - один иэ блоков накладной дорожки разбега, аксонометрическое изображение,Трансформируемое устройство для тренировки прыгунов в длину содержит накладную дорожку для разбега спортсмена, составленную в ряд из отдельных блоков 1, каждый из которых представляет собой помост, поверхность которого служит опорой для спортсмена, по которой он осуществляет разбег (фиг. 1,2,12), На поверхности накладной дорожки помещен толчковый брус, корпус 2 которого может быть установлен и закреплен на любой точке дорожки, Встык к последнему блоку приставлена накладная яма для приземления в виде короба 3, наполненного обычным речным песком либо мелкими фракциями поролона. Короб для транспортировки при трансформации и складировании устройства снабжен катками 4, Слева короба прикреплен конусообразный желоб, в .который помещен поролоновый мат 5. Такой же окантовкой из поролона окаймлены бортики ямы - борты ее короба. опирающиеся на периметральный стеллаж 6, установленный на бортах короба по его периметру посредством кронштейнов 7. Короб ямы подпружинен к конечному блоку накладной дорожки пружиной 8, Внутри короба закреплены упоры 9 для опрокидывания зубьев разрыхлителя при возвращении его в исходное положение (фиг, 4 и 12). Механизм разрыхлителя одновременно является и выравнивателем песка, и распрямителем (после приземления спортсмена) покрывала, и "взъерошивает", т.е. приподнимает примятые после приземления отметки расстояния. Для этих целей он имеет зубья 10, насаженные своими отверстиями на ось 11 и через определенные промежутки закрепленные на ней. Эта ось помещена своими .концами в отверстиях, выполненных в проушинах П-образной рамки 12, расположенной горизонтально и своими продольными проушинами 13 (которые10 20 25 30 35 40 50 55 являются концами этой рамки) опирающейся на продольные бортики короба ямы (фиг, 9,12). Поперечина 14 П-образной рамки является ограничителем для зубьев 10 в их рабочем положении, и к ней посредством трубки 15 с резьбовым каналом присоединена съемная трубчатая штанга 16 с ручкой, служащей для перемещения П-образной рамки раэрыхлителя вдоль ямы. Для перевода зубьев из холостого положения в рабочее (при подходе поперечины 14 рамки к торцовому бортику короба) имеются по бокам последнего указанные упоры 9, взаимодействующие с зубьями через их ось 11посредством лопатки 17 подъема покрывала 18. Эта лопатка прикреплена своими концами к указанной оси 11 во внутренней части короба, у его боковых бортов, и поворачивается она вместе с осью 11 и зубьями 10 (фиг. 10,11 и 12), Поверх этой лопатки расположена дуга 19 выпрямителя покрывала 18, которая своими концами жестко прикреплена к проушинам 13 сверху их. Эта дуга по торцам имеет круглые прорези 20 для помещения в них гибких бортиков 21. имеющихся по продольным краям покрывала 18, которое помещено между дугой 19 - под ним, и.лопаткой 17 - над ним, и покрывает песок в яме, захватывая краями внахлест поролоновый мат 5, охватывающий короб по периметру и опирающийся на него посредством кронштейнов 7. Покрывало покоится на песке и мате свободно, но передний и задний края его закреплены на коробе. Передний край прикреплен посредством тесьмы 22 к концам кронштейнов 7, а задний край, обращенный к толчковому брусу 2, резиновыми амортизаторами (жгутами) 23 к боковым (верхним) углам желоба 5(фиг. 3),Покрывало представляет собой пленку из прочного, легкого и мягкого, но нетянущегося материала в форме прямоугольника, вдоль которого по бокам выполнены указанные гибкие бортики 21, посередине прикрепленную тоже из нетянущегося материала тесьмой 24, на которой нанесена шкала 25 считывания длины прыжка, Примерно на расстоянии 1/3 заполненной песком длины короба на шкале нанесен нулевой индекс 26, вправо от него (по ходу разбега) нанесены значения со знаком плюс, а влево (в сторону толчкового бруса) - со знаком минус, Толчковый брус 2 устанавливают и фиксируют так, чтобы между ним и нулевым индексом было бы расстояние, равное средней величине длины прыжка всей группы занимающихся в целых 1 или 0.5 м, чтобы и слабые и сильные спортсмены попадали при приземлениях в пределы шкалы 25, не выходили бы за пределы ямы, а результат считывался бы, исходя из положения бруска. В противном случае необходимо переместить толчковый брус 2.В зоне шкалы 25 расположены отметки, прикрепленные к поверхности покрывала перпендикулярно к его осевой тесьме 24 (шкале). Каждая отметка состоит иэ центрального и боковых клапанов 27, выполненных из упругого легкого и прочного материала и прикрепленных (приклеенных) вертикально к поверхности покрывала. Каждый клапан несет на себе зацеп, в виде прикрепленной к нему со стороны, противоположной разбегу, намагниченной пластинки 28. Аналогичная пластинка с магнитом противоположного полюса прикреплена и на поверхности покрывала 18, Пластинки 29 размещены напротив пластинок 28 так, чтобы при приближении этих пластинок друг к другу они притягивались, отчего клапаны остаются прижатыми к поверхности покрывала, тогда как в исходном положении они перпендикулярны к ней. Пластины могут быть заменены кусочками иных материалов, например липучки, Во всех случаях требуется такая сила прилипания, которая позволяла бы легко разъединять эти элементы и придать устойчивое вертикальное положение клапанов в исходном положении.Корпус 2 толчкового бруса представляет собой плоскостную опорную платформу, свободно опирающуюся на дорожку с загнутыми вниз краями 30, имеющими эажимные винты 31 с ручками 32, с которыми эта накладка представляет собой двойную струбцину, на пальцах 33 которой посредством фигурного (эллипсовидного) отверстия 34 надета и подпружинена пружиной 35 другая плоскостная накладка-фиксатор 36 ошибки или сигнализатор заступа, подпружиненная к опорной накладке и несущая на себе две боковые вешки 37 - столбики с шарами для обозначения места отталкивания. Для зацепления и фиксации обеих составляющих толчкового бруса на каждой иэ них закреплен крюк 38, Эти крюки имеют косые стыко-. вочные плоскости, которыми в исходном положении прижимаются друг к другу, будучи повернуты один к другому на 180, и придерживающие фиксатор в исходном положении (фиг. 5 и 6),Устройство работает следующим образом,Спортсмен входит на дорожку для разбега и бежит к яме, стараясь набрать оптимальную скорость, Приблизившись к толчковому брусу, он ударным движением толчковой ноги наступает на его корпус 2, взлетает вверх благодаря отталкиванию10 20 25 30 нетянущейся тесьмы 22. После приземления спортсмен покидает яму и покрывало 35 вновь принимает исходное натянутое положение, оставив под собой вмятину в песке. С результатом прыжка спортсмен и тренер знакомятся по отметкам - по положению их клапанов 27. Примятые ногами клапаны по кажут, на какой отметке спортсмен коснулся поверхности земли (покрывала). Магниты этих клапанов сработают и замкнутся, так как хотя бы один из них будет прижат ногой к покрышке и их магниты притянутся друг к 45 другу, Пластины 28 и 29 сомкнутся и придержат их пригнутыми, После прочтения ре. зультата клапаны возвращаются в исходное положение вручную. Это осуществляется полуавтоматически и одновременно с вы равниванием вмятины в песке, с разрыхлением его и распрямлением покрывала 18, .Для этого сам спортсмен (или тренер) берется эа ручку съемной трубчатой штанги 16 (а если она не поставлена на место, то ввинчи вают ее резьбовой частью в резьбовой канал трубки 15, предварительно продев ее в отверстие, выполненное для штанги в торцевом борту короба), и подают штангу этой ноги и маховому движению другой (маховой) ноги, а затем приземляется в яме на ноги (фиг. 1,2,6 и 7), Если он допустит ошибку и переступит черту (линиюмежду вешками 37), то плоскость фиксатора.36 ошибки осядет под тяжестью спортсмена на дорожку, что приведет к выведению крюков 38 из зацепления. В силу этого высвободится и ружина 35 и поднимет вверх фиксатор вместе с закрепленными на нем вешками 37, что и зафиксирует факт ошибки. Для очередного толчка фиксатор ставят в исходное положение - вводятся в зацепление между собой крюки 38.По месту приземления спортсмена осуществляется оценка его прыжка - замер результата. При приземлении спортсмен касается ногаМи поверхности покрывала 18, соприкасаясь с ним по касательнОй. Под действием ног покрывало прогибается и в поверхности песка образуется вмятина, глубина которой возрастает в зависимости от быстроты разбега и массы спортсмена. Покрывало устилает эту вмятину под давлением ног. и образует тут своеобразную воронку, смещающуюся не только по глубине вмятины, но и вперед - по направлению разбега. Для обеспечения этого покрывало перемещается вперед, растягивая свои крепежные резиновые амортизаторы (жгуты) 23, и собирается к центру выема, что обеспечивается его эластичностью и растягиванием боковых гибких бортиков 21, а также вперед - в сторону толчкового бруса. При этом зубья 10 разрыхлителя из наклонного положения, обеспеченного упором лопатки 17 в закрепленные на коробе упоры 9, принимают вертикальное положение в силу перемещения вместе со штангой 16 поперечины 14 П-образной рамки,.Лопатка 17 при этом становится из наклонного положения в вертикальное (фиг. 10), и поэтому при движении П-образной рамки по поверхности продольных бортов короба одновременно происходит и рыхление утрамбованного при приземлении песка и выравнивание образованной вмятины - песок сдвигается лопаткой во впадину. При 5 этом происходит два процесса, Распрямляется деформированное при приземлении покрывало 18 и "стирается" показанный результат прыжка. Первый процесс обеспечивается тем, что вместе с П-образной рамкой движется и закрепленная на ней дуга 19, расположенная над лопаткой поверх покрывала 18. Концевые прорези 20 этой дуги поставят на место все покрывало - по всей его длине, так как они раздвинуты в стороны и попадут вперед.(по ходу рамки) ее гибкие бортики 21, что поможет резиновым амортизаторам 23 выполнить роль после прыжка - вновь распрямить покрывало и подготовить яму к очередной попытке.К очередной попытке требуется подготовить и отметки - стереть результат прыжка и подготовиться к очередному, Второй процесс обеспечивается тем, что при этом движении П-образной рамки обеспечивается рыхление песка, заравнивание и устилание ямы, уменьшается зазор между верхним краем лопатки 17 и нижнем краем дуги 19, в силу выхода лопатки в вертикальное положение и подъема вверх ее верхнего края (нижний ее край формирует при этом поверхность песка), что обеспечивает "соскабливание" прижатых к покрышке клапанов 27 - отсоединение "слипшихся" магнитных пластинок 28 и 29 друг от друга и возвращение отметок в флюгерное.положение за счет упругости материала клапанов, Успешность этого процесса определяется не только уменьшением зазора до оптимума между лопаткой 117 и дугой 19, но и тем, что в этом месте покрывало получает перегиб, способствующий отсоединению клапанов, а также потому, что нижний край дуги 19, контактирующий с клапанами, имеет зубообразный срез, кромкой своей направленный в сторону толчко вого бруса (фиг. 10), Результат считывают пошкале 25 в том месте, где отметки (клапаны 27) прижаты к покрывалу. После того, как П-образная рамка дойдет до конца, когда зубья 10 достигнут противоположного борта короба, штанги 16 подают на себя - впротивоположном направлении. При этомП-образная рамка возвращается в исходноеположение и процессы взаимозаменяются,Зубья 10 при этом наклоняются из рабочегоположения в холостое - горизонтальное, алопатка 17, закрепленная на общей оси 11этих зубьев, тоже вместе с ними из вертикали ложится в горизонталь. При этом улучшается разравнивание ямы, разглаживаниепеска и поправка расположения и выпрямления покрывала 18. Клапаны 27 остаются ввертикальном положении, четко обозначаяотметки шкалы. Они не сминаются, так как. зазор между лопаткой и дугой увеличен всилу опускания первой, и клапаны проходят"стоя, не наклоняясь (фиг, 10),Поле приземления готово к очереднойпопытке спортсмена, Все отметки в полнойготовности, Штанги 16 иногда следует перемещать многократно. Так осуществляетсятренировка. При неудачных попыткахспортсмен попадает в желоб короба, днокоторого устлано поролоновым матом 5, чтообеспечивает амортизацию и исключает 2травмы.По правилам соревнований глубинаямы, т.е. толщина слоя песка, должна быть50 см. Эта величина может быть уменьшена(а с нею и объем и вес песка) зэ счет подпружинивания короба 3 к последнему блоку 1накладной дорожки. При приземленияхпроисходит откат накладной ямы на катках4 и смягчение приземления спортсмена. Однако в этом случае все блоки 1 связывают в 3монолитный ряд посредством, например,гибкой тяги. Для проведения тренировок исоревнований по тройному прыжку (длинатройного прыжка достигает 17 - 18 м) толчковый брус отодвигают соответственно назад 4и вновь стопорят ввинчивание винтов 32.После тренировки все оборудование трансформируется и складируется, а место прыжков используется для других целей.Предложенное устройство используется не только для оборудования легкоатлетических залов, но и для прыжков на открытомвоздухе, так как элементы устройства можно укрывать от непогоды в складах, а такжев тех случаях,.когда приходится приспосабливать для прыжков не легкоатлетическиепомещения и спортивные залы иного назначения. Устройство пригодно не только длятренировки, но и для проведения соревнований - точность измерения может быть доведена до 5 - 10 мм, Удобство при этом обеспечивается срочным считыванием результата, достаточной его точностью, полуавтоматичностью подготовки ямы иотсутствием разноса песка.5 Формула изобретения1. Трансформируемое устройство длятренировки прыгунов в длину, содержащеенакладные на поверхности пола дорожкуразбега с толчковым брусом и емкость для10 приземления спортсмена с наполнителем инатянутым над ним посредством продольных амортизаторов гибким покрытием,средство для измерения длины прыжка, о тл и ч а ю щ е е с я тем, что, с целью. повыше 15 ния объективности и быстроты оценки ре зультата прыжка, средство для измерениядлины прыжка включает смонтированныена покрытии с образованием шкалы расстояния отметки приземления, каждая иэ кото 20 рых представляет собой упругийвертикальный клапан и пару элементов дляприлипания клапана к покрытию, один изкоторых закреплен на противоположнойразбегу стороне клапана, а другой - на по 5 крытии.2, Устройство по и, 1, о т л и ч а ю щ е ес я тем, что элементы для прилипания клапана к покрытию. выполнены в виде магнитных пластин,0 3. Устройство по и, 1, о т л и ч а ю щ е ес я тем, что элементы для прилипания клапана к покрытию выполнены в виде липучек.4. Устройство по и, 1, о т л и ч а ю щ е ес я тем, что емкость для приземления спорт- .5 смена выполнена в виде заполненного песком короба с амортизационным. желобом,установленных на катках и подпружиненных к торцу дорожки разбега, при этом короб снабжен средством для рыхления и0 разравнивания песка и покрытия и возвращения клапанов в вертикальное положение,включающим приводную вдоль короба Побразную рамку, несущую над покрытиемпараллельно ее перекладине дугу для взаи 5 модействия с клапанами и шарнирно закрепленные на расположенной подпокрытием П-образной рамки лопатку разравнивателя песка с зубьями рыхлителя.5.Устройствопо п.1,отл ича ю щее 0 с я тем, что толчковый брус установлен надорожке с возможностью перестановки поее длине и фиксации и несет впереди себяподпружиненную пластину сигнализаторазаступа и крюки для удержания пластины в5 исходном положении, закрепленные по бокам толчкового бруса.1747092 У 7 Ю УР Составитель И. ПетрушевскииТехред М,Моргентал К едактор Ю. Петрушко орректор И, Муска тельский комбинат "Патент", г. Ужгород, ул.Гагарина,иэводствен аказ 2454 Тираж ВНИИПИ Государственного комитета 113035, Москва, Ж
