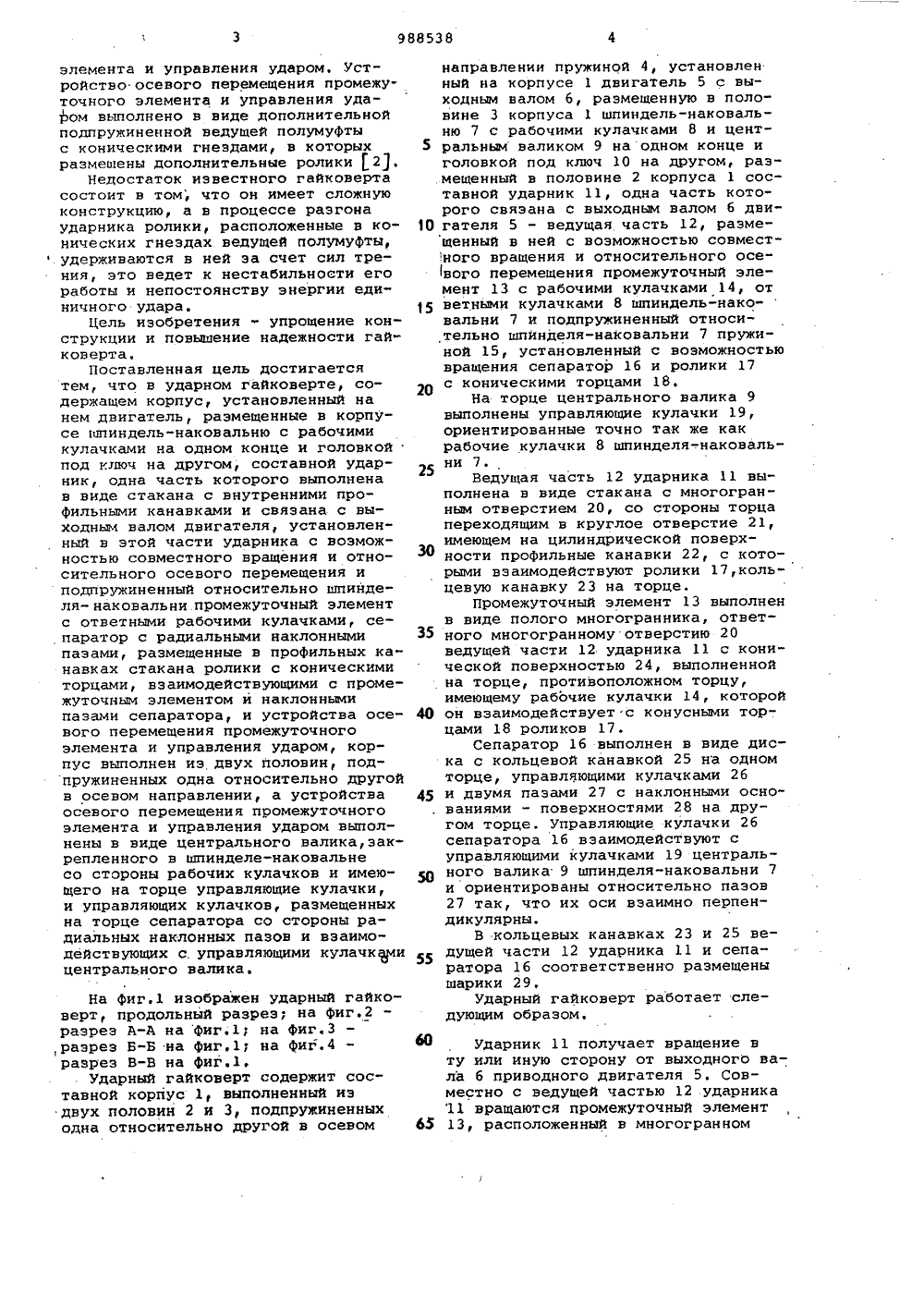

О П И СА Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 988538 Союз СоветскикСоцивлистическикРеспублик(22) Заявлено 150681 (21) 3300122/25-28 Р 1 М,К э В 25 В 21/02 с присоединением заявки ЙоГосударстаеииый комитет СССР по делам изобретений и открытий(23) Приоритет -Опубликовано 150183. Бюллетень Мо 2 Дата опубликования описания 1501.83(72) Авторизобретения В.М. Сибогатов Краматорский индустриальный институт(54) УДАРНЫЙ ГАЙКОВЕРТ Изобретение относится к механизи-. рованным инструментам для сборки и разборки резьбовых соединений и может быть использовано при сборочных и монтажных работах в любой отрасли.Известен ударный гайковерт, содержащий корпус, установленный на нем двигатель, размещенный в корпусе полый ударник с профильными канавками на внутренней поверхности, шпиндель, наковальню с рабочими кулачками на одном конце и головкой под ключ на другом, связанный с выходным валом двигателя сепаратор, имеющий на торцах радиальные пазы и размещенные в них ролики, взаимодействующие с профильными канавками ударника 11).Недостаток этого гайковерта заключается в том, что он относится к классу высокочастотных гайковертов, у которых удары следуют после поворота ударника на определенный угол, например 1 о или 2, и в нем отсутствует устройство управления ударом. Используя высокочастотные гайковерты, затруднительно повышать их энергосиловые характеристики (например энергию единичного удара) без увеличения мощности приводного двигателя, которое ведет к увеличениюобщей. массы гайковерта, Посколькув конструкции гайковерта не исключена воэможность возникновения кромочных ударов, то такой гайковертобладает низкой долговечностью,Наиболее близким по технической , сущности к Изобретению является ударный гайковерт, содержащий корпус, установленный на нем двигатель, размещенные в корпусе шпиндель-наковальню с рабочими кулачками на одном конце и головкой под ключ на другом, составной ударник, одна часть которого выполнена в виде стакана с внутренними профильными канавками и связана с выходным валом двигателя, установленный в этой части ударника с возможностью совместного вращения и относительного осевого перемещения и подпружиненный относительно шпинделя-наковальни промежуточный элемент с ответными рабочими кулачками, сепаратор срадиальными наклонными пазами, размещенные в профильных канавках стакана ролики с коническими торцами, взаимодействующими с промежуточным элементом и наклонными пазами сепаратора и устройства осевого перемещения промежуточного988538 5 10 60 65 элемента и управления ударом, Уст" ройстно осевого перемещения промежуточного элемента и управления уда 1 ом выполнено в виде дополнительной подпружиненной ведущей полумуфты с коническими гнездами, в которых размещены дополнительные ролики 2,Недостаток известного гайковерта состоит н том, что он имеет сложную конструкцию, а в процессе разгонаударника ролики, расположенные в конических гнездах ведущей полумуфты,. удерживаются в ней за счет сил трения, это ведет к нестабильности его работы и непостоянству энергии единичного удара. Цель изобретения - упрощение конструкции и повышение надежности гайковерта,Поставленная цель достигается тем, что н ударном гайковерте, содержащем корпус, установленный на нем двигатель, размещенные в корпусе шпиндель-наковальню с рабочими кулачками на одном конце и головкой под ключ на другом, составной ударник, одна часть которого выполненав виде стакана с внутренними профильными канавками и связана с выходным валом двигателя, установленный н этой части ударника с возможностью совместного вращения и относительного осевого перемещения иподпружиненный относительно шпинделя- накональни промежуточный элементс ответными рабочими кулачками, сепаратор с радиальными наклонными пазами, размещенные в профильных канавках стакана ролики с коническимиторцами, взаимодействующими с промежуточным элементом и наклоннымипазами сепаратора, и устройства осеного перемещения промежуточногоэлемента и управления ударом, корпус выполнен иэ двух половин, подпружиненных одна относительно другой н осевом направлении, а устройстнаосевого перемещения промежуточногоэлемента и управления ударом ныполиены н виде центрального валика,закрепленного в шпинделе-наковальнесо стороны рабочих кулачков и имеющего на торце управляющие кулачки,и управляющих кулачков, размещенныхна торце сепаратора со стороны радиальных наклонных пазов и взаимодействующих с. управляющими кулачкамицентрального валика. На фиг.1 изображен ударный гайковерт, продольный разрез; на фиг.2 разрез А-А на фиг,11 на фиг,3 разрез Б-Б на фиг.11 на фиг,4 разрез В-В на фиг.1,Ударный гайковерт содержит составной корпус 1, выполненный из двух полонин 2 и 3, подпружиненных одна относительно другой в осевом направлении пружиной 4, установленный на корпусе 1 двигатель 5 с выходным валом 6, размещенную в половине 3 корпуса 1 шпиндель-наковальню 7 с рабочими кулачками 8 и центральным валиком 9 на одном конце иголовкой под ключ 10 на другом, размещенный в половине 2 корпуса 1 составной ударник 11, одна часть которого связана с выходным валом б двигателя 5 - ведущая часть 12, размещенный в ней с возможностью совмест.ного вращения и относительного осевого перемещения промежуточный элемент 13 с рабочими кулачками 14, от15 ветными кулачками 8 шпиндель-наковальни 7 и подпружиненный относительно шпинделя-наковальни 7 пружиной 15, установленный с возможностьювращения сепаратор 16 и ролики 17с коническими торцами 18.На торце центрального валика 9выполнены управляющие кулачки 19,ориентированные точно так же какрабочие кулачки 8 шпинделя-.наковальни 7Ведущая часть 12 ударника 11 выполнена н виде стакана с многогранным отверстием 20, со стороны торцапереходящим н круглое отверстие 21,имеющем на цилиндрической поверхЗ 0 ности профильные канавки 22, с которыми взаимодействуют ролики 17,кольцевую канавку 23 на торце.Промежуточный элемент 13 выполненв виде полого многогранника, ответЗ 5 ного многогранному отверстию 20ведущей части 12 ударника 11 с конической понерхностью 24, выполненнойна торце, противоположном торцу,имеющему рабочие кулачки 14, которой40 он взаимодействует с конусными тор"цами 18 роликов 17.Сепаратор 16 выполнен в виде диска с кольцевой канавкой 25 на одномторце, управляющими кулачками 2645 и двумя пазами 27 с наклонными основаниями - поверхностями 28 на другом торце. Управляющие кулачки 26сепаратора 16 взаимодействуют суправляющими кулачками 19 центрального валика 9 шпинделя-наковальни 7и ориентированы относительно пазов27 так, что их оси взаимно перпендикулярны.В кольцевых канавках 23 и 25 ведущей части 12 ударника 11 и сепаратора 16 соответственно размещенышарики 29,Ударный гайковерт работает следующим образом. Ударник 11 получает вращение в ту или иную сторону от выходного вала б приводного днигателя 5. Совместно с ведущей частью 12 ударника 11 вращаются промежуточный элемент 13, расположенный в многогранномотверстии 20, ролики 17, размещенные в профильных канавках 22 ведущей части 12, которые увлекают за собой сепаратор 16, так как их концы входят в пазы 27.По достижении выходным валом 6 приводного двигателя 5 номинальных оборотов (по окончании процесса вращения ударника 11) оператор нажимает на рукоятку (не показана), расположенную со стороны приводного двигателя 5, и сближает половины 2и 3 корпуса 1. При этом вступают в зацепление управляющие кулачки 26 сепаратора с управляющими кулачками 19 центрального валика 9, в результате чего сепаратор 16 резко тормозится, а ведущая часть 12 ударника 11, продолжая свое вращение, выжимает ролики 17 из профильных канавок 22 к центру сепаратора, Перемещаясь к центру сепаратора 16, ролики 17 коническими торцами 18 начинают взаимодействовать с одной стороны с наклонной поверхностью 28 пазов 27 сепаратора 16, а с другой в . с конической поверхностью 24 промежуточного элемента 13, в результате чего промежуточный элемент 13 начинает перемещаться в осевом направлении в сторону шпинделя-наковальни 7, В начальный момент осевого перемещения промежуточного элемента 13 его рабочие кулачки 14 находятся перед и над рабочими кулачками 8 шпиндель-наковальни 7, что обусловлено ориентацией управляющих кулачков 19 и 26 центрального валика 9 и сепаратора 16 соответственно относительно рабочих кулачков 8 и 14 шпинделя-наковальни 7 и промежуточного элемента 13 соответственно и за счет начальных зазоров между этими кулачками. Причем зазор между управляющими кулачками 19 и 26 несколько меньше зазора между рабочими кулачками 8 и 14. При дальнейшем осевом перемещении промежуточного элемента 13 егорабочие кулачки 14 торцами упирают,ся в торцы рабочих кулачков 8 и шпинделя-наковальни 7. При дальнейшем вращении ударника 11 рабочие кулачки 14 промежуточного элемента 13 соскальзывают с рабочих кулачков 8 шпинделя-наковальни 7 и за время поворота ударника 11 на угол, соответствующий зазору между рабочими .кулачками 8 и 14, перемещаются в осевом направлении на полную высоту зацепления и наносят удар по рабочим кулачкам 8 шпинделя-наковальни 7, которая передает кинетическую " энергию удара на затягиваемое резьбовое соединение. После передачи энергии удара назатягиваемое резьбовое соединениеоператор снимает нажимное усилие срукоятки. Тогда под воздействиемпружины 4 половины 2 и 3 корпуса 1возвращаются в исходное положение,происходит расцепление управляющихкулачков 19 и 26 центрального валика9 и сепаратора 16, под действиемпружины 15 промежуточный элемент 13занимает исходное положение в ведущей части 12 ударника 11, и перемещает одновременно ролики 17, которые 10 входят в профильные канавки 22 ведущей части 12 ударника и паз 27сепаратора 16.Затем цикл работы повторяетсяв укаэанной последовательности, 15За счет выполнения корпуса издвух половин, подпружиненных в осевом направлении относительно другдруга, и выполнения устройств осевого перемещения промежуточного эле мента и управления ударом в видецентрального валика, имеющего управляющие кулачки на торце и закрепленного в шпинделе-наковальне, и управляющих кулачков, размещенных на торцесепаратора, достигается упрощениеконструкции предлагаемого гайковер 1та и повышается его надежность. 30 Формула изобретения 35 45 50 55 65 Ударный гайковерт, содержащий корпус, установленный на нем двигатель, размещенные в корпусе шпиндель-наковальню с рабочими кулачками на одном конце и головкой под ключ на другом, составной ударник, одна часть которогр выполнена в виде стакана с внутренними профильными канавками и связана с выходным валом двигателя, установленный в этой части ударника с возможностью совместного вращения и относительного осевого перемещения и подпружиненный относительно шпин" деля-наковальни промежуточный элемент с ответными рабочими кулачками, сепаратор с радиальными наклонными пазами, размещенные в профильных канавках стакана ролики с коническими торцами, взаимодействующими с промежуточным элементом и наклонными пазами сепаратора, и устройства осево-. го перемещения промежуточного элемента и управления ударом, о т л ич а ю щ и й с я тем, что, с целью упрощения конструкции и повышениянадежности, корпус выполнен из двух половин, подпружиненных одна относительно другой в осевом направлении, а устройства осевого перемещения промежуточного элемента и управления ударом выполнены в виде центрального валика, закрепленного в шпинделе- наковальне со стороны рабочих кулачков и имеющего на торце управляющие кулачки и управляющих кулачков, раз 988538мещенных на торце сепаратора со стороны радиальных наклонных пазов ивзаимодействующих с управляющими кулачками центрального валика,Источники информации,принятые во внимание при экспертизеа 1.Патент США 9 3734205,кл,173- 51973.2. Авторское свидетельство СССРпо заявке Р 2988243/25-.28,5 кл. в 25 в 21/02, 1980 (прототип) .988538 Составитель Ю. СергеевРедактор О. Персиянцева ТехредМ. Гергель Корректор О илиал ППП Патент, г. Ужгород, ул. Проектная, 4 Заказ 10964/17 ВНИИПИ по де 113035, МоТиражосударствам иэобретква, Ж79 Подписноного комитета СССРний и открытийРаушская наб., д. 4/5
