Автомат для гистологической обработки тканей

Номер патента: 93155

Автор: Экспериментально-Конструкторские

ZIP архив

Текст

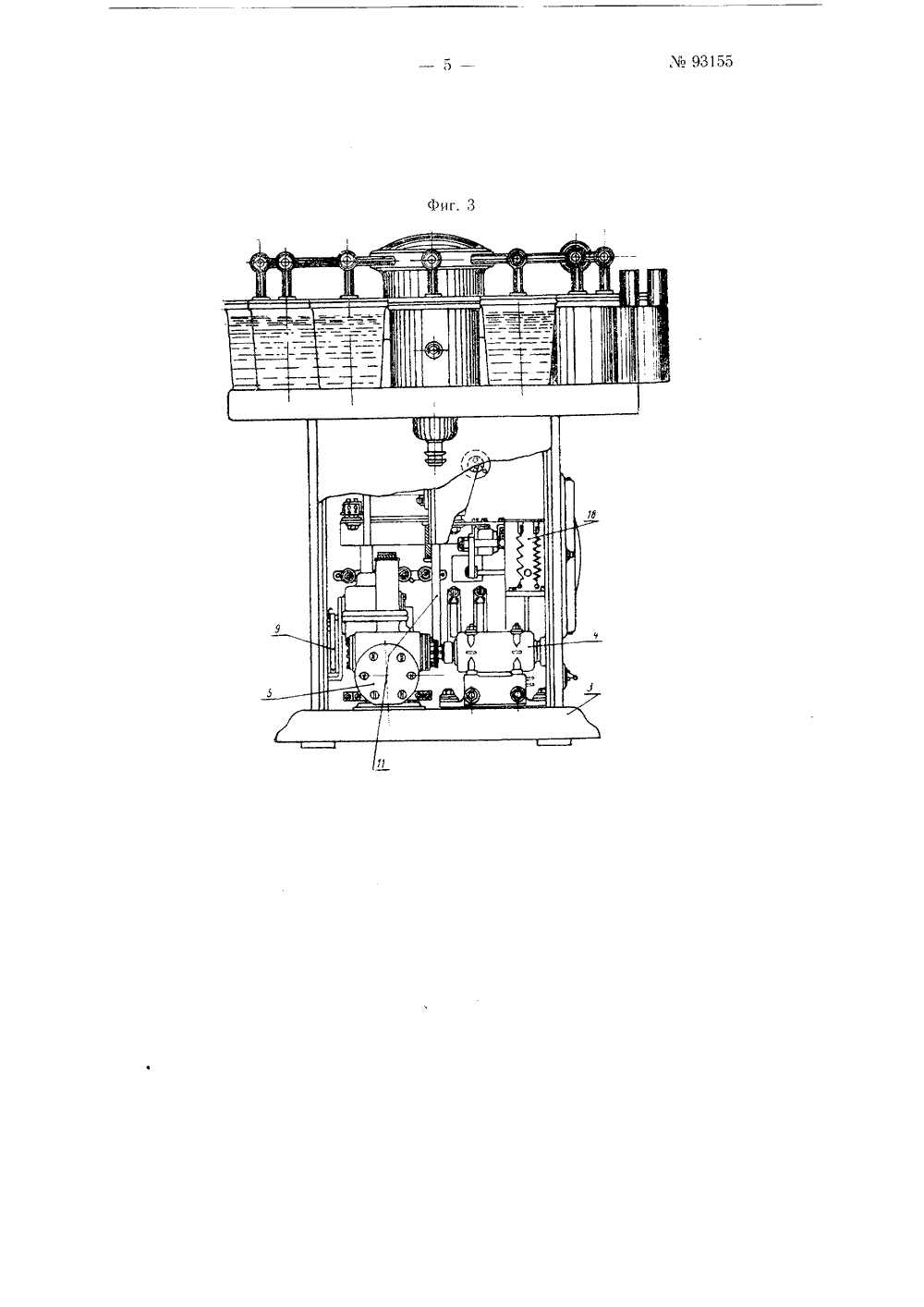

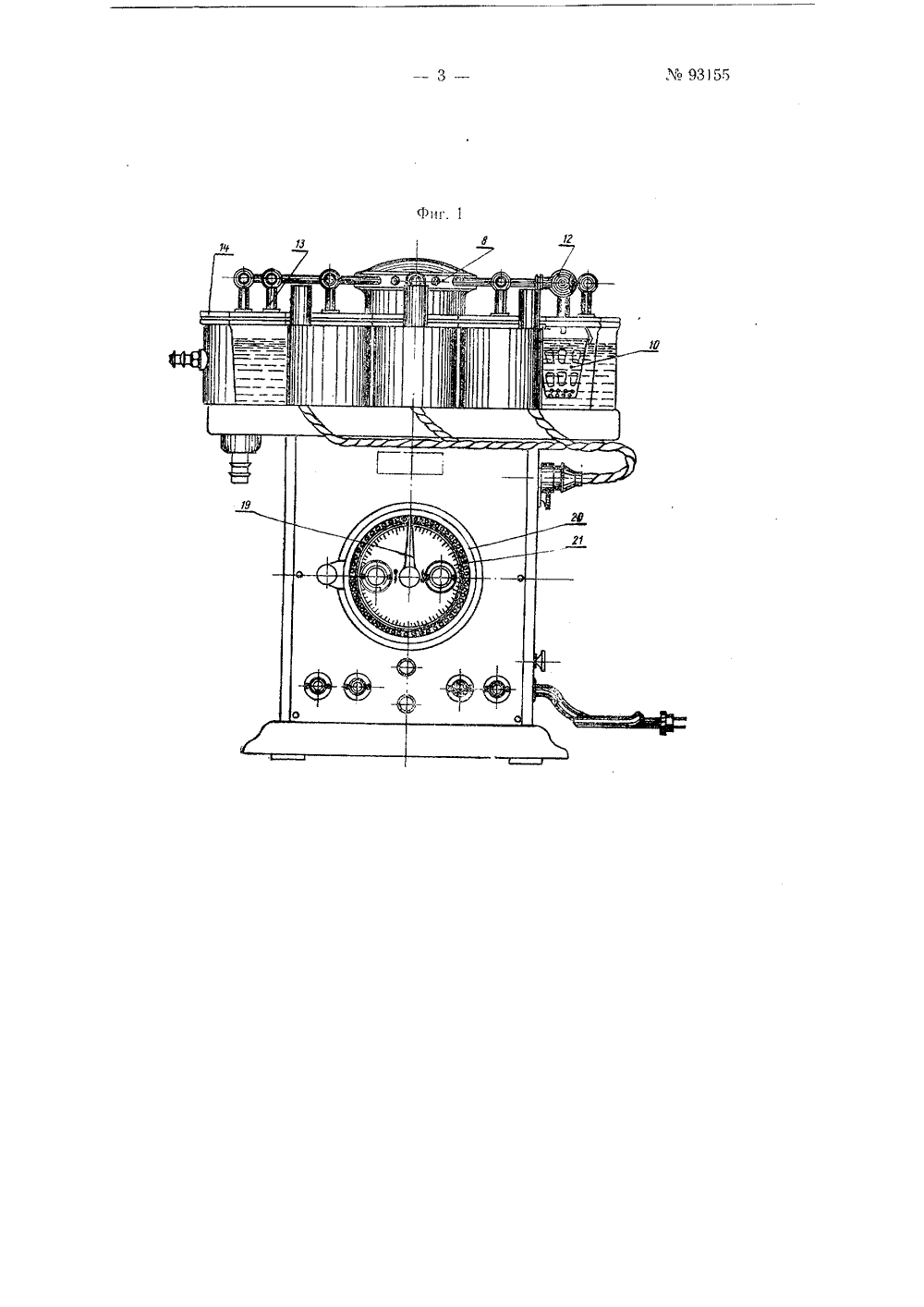

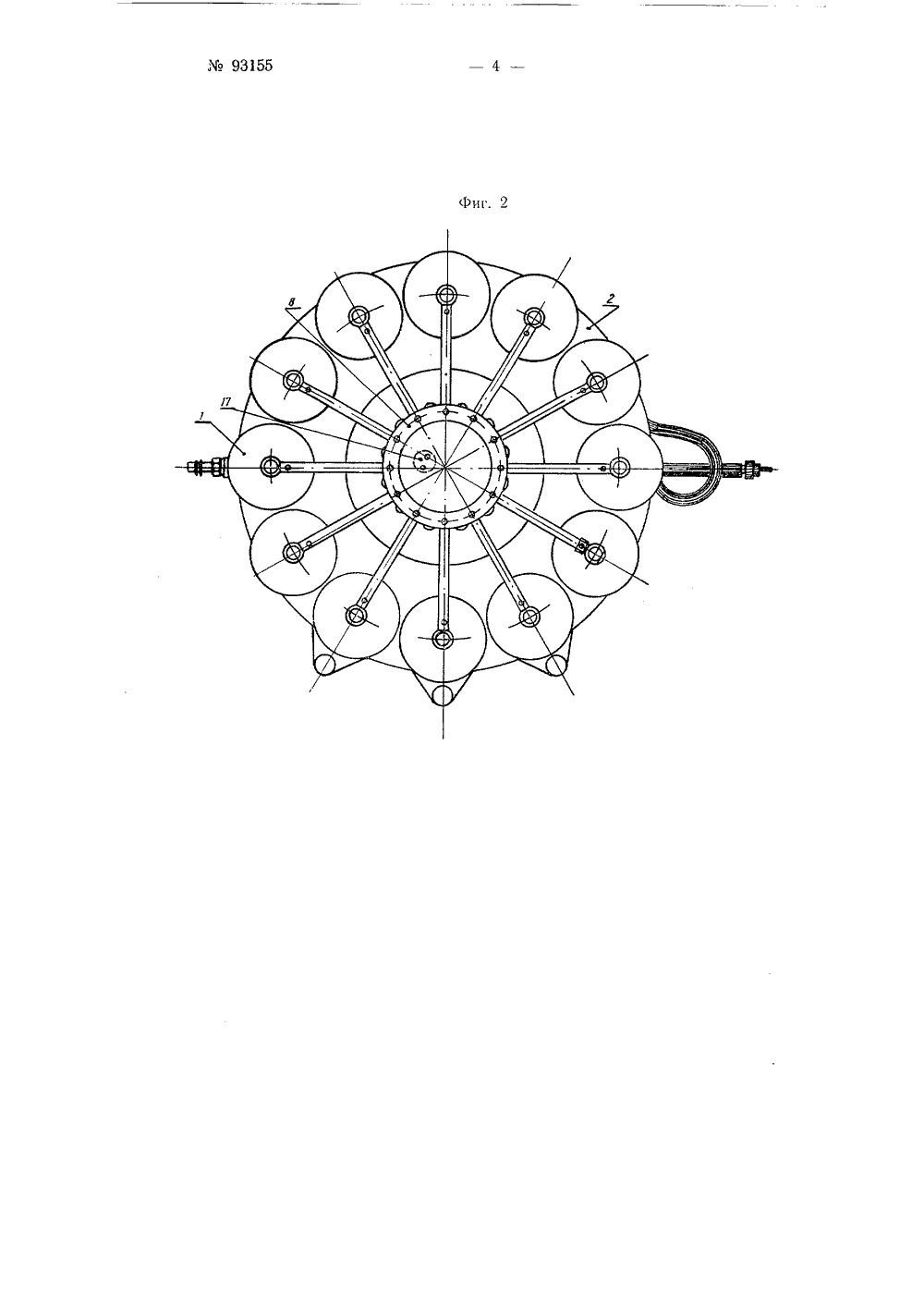

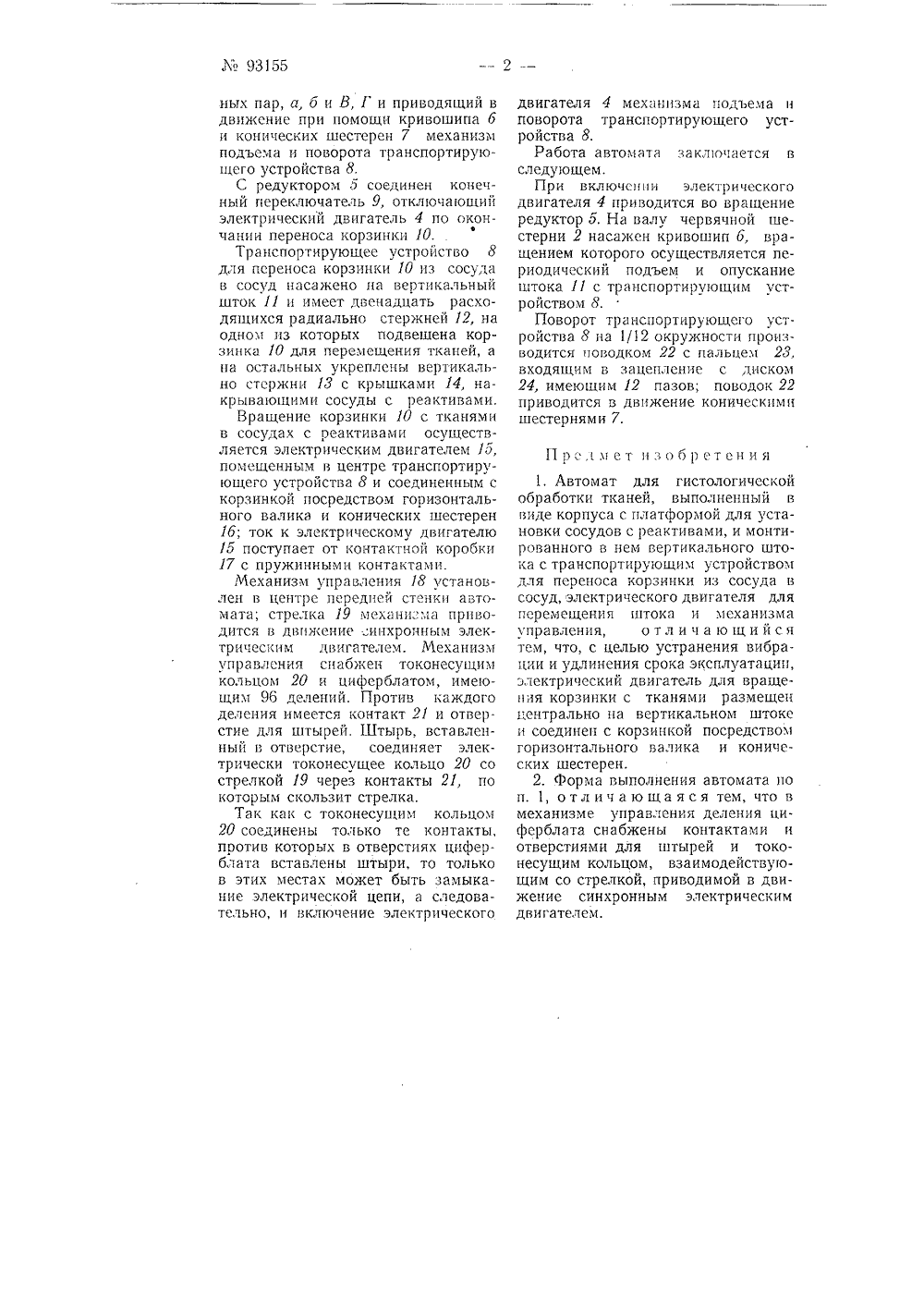

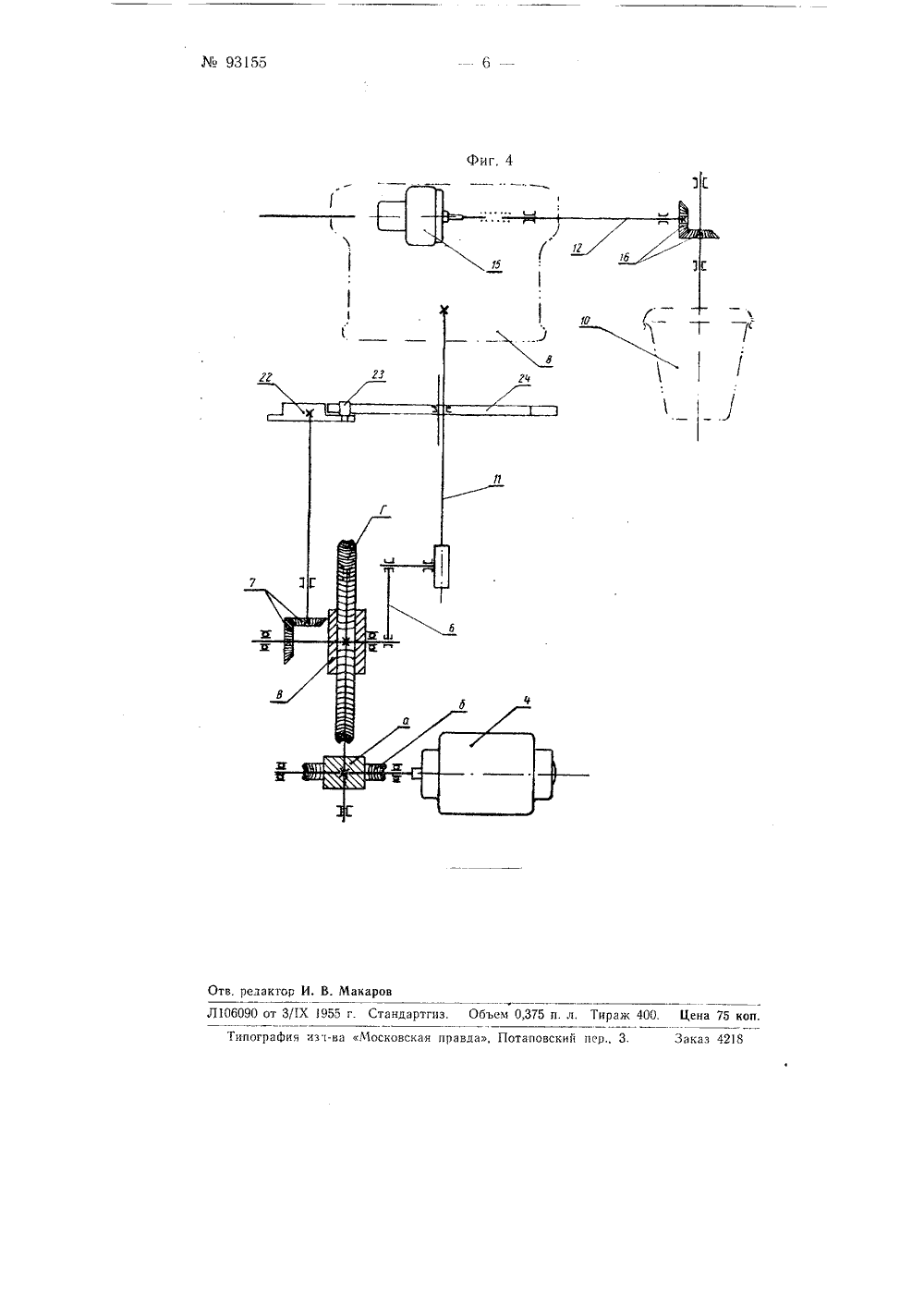

ИСАНИЕ ТЕЛЬСТВУ АВТОРСКОМУ СВ Экспериментальн институте би конструкторские мастерские при Экспериментальномлогии и паталогии им, акад. А. А, Богсмольцанистерства здравоохранения УССР БРАБОТКИ ТКАНЕ АВТОМАТ ДЛЯ ГИСТОЛОГИЧЕ Заявл:но 19 октября 1960 г. за102/16-1 Э/436923 в Гостехннку СССР Опублнковано в бюллетене изобретений1 за 1952 г,Предметом изобретения является автомат для гистологической обработки тканей, подлежащих микроскопическому исследованию,Известны автоматы для гистологической обработки тканей, выполненные в виде корпуса с платформой для установки сосудов с реактивами и монтированного в нем вертикального штока с транспортирующим устройством для переноса корзинки с тканями из сосуда в сосуд, электрического двигателя для перемещения штока и механизма управления,Недостатком существующих автоматов является вибрация транспортирующего устройства при переносах корзинки с тканями вследствие несбалансированности, а также неудобство и сложность в пользовании механизмом управления при настройке продолжительности нахождения тканей в сосудах с реактивами.Особенностью описываемого автомата для гистологической обработки тканей является то, что, с целью устранения вибрации, его электрический двигатель для вращения корзинки с тканями е сосудах с реактивами размещен центрально на вертикальном штоке и соединен с корзинкой посредством горизонтального валика и конических шестерен,Автомат снабжен механизмом управления, позволяющим удобно и быстро устанавливать продолжительность нахождения тканей в каждом из сосудов путем перестановки штырей в отверстиях циферблата мехаизма управления, электрически соединяющих токонесущее кольцо со стрелкой при посредстве контактов, по которым она скользит. Стрелка вращается синхронным электрическим двигателем.На фиг. 1 изображен вид автомата спереди; на фиг. 2 - вид его сверху; на фиг. 3 механизмы, размещенные в корпусе; на фиг. 4 - кинематическая схема автомата.Сосуды 1 с растворами для обработки тканей устанавливаются в точ. но расположенных по окружности гнездах неподвижной платформы 2.В корпусе автомата на основании 3 смонтирован электрический двигатель 4, соединенный муфтой с редуктором 5, состоягцим из двух червячных пар, а, б и 8, Г и приводящий в движение при помощи кривошипа 6 и конических шестерен 7 механизм подъема и поворота транспортирующего устройства 8.С редуктором 6 соединен конечный переключатель 9, отключающий электрический двигатель 4 по окончании переноса корзинки 10.Транспортирующее устройство 8 для переноса корзинки 10 из сосуда в сосуд насажено на вертикальный шток 11 и имеет двенадцать расходящихся радиально стержней 12, на одном пз которых подвешена корзинка 10 для перемещения тканей, а на остальных укреплены вертикально стержни 13 с крышками 14, накрывающими сосуды с реактивами.Вращение корзинки 10 с тканями в сосудах с оеактивами осуществляется электрическим двигателем 16, помещенным в центре транспортирующего устройства 8 и соединенным с корзинкой посредством горизонтального валика и конических шестерен 16; ток к электрическому двигателю 15 поступает от контактной коробки 17 с пружинными контактами.Механизм управления 18 установлен в центре передней стенки автомата; стрелка 19 механп,;ма приьодится в движение инхронным электрическим двигателем. Механизм управления снабжен токонесущим кольцом 20 и циферблатом, имеющим 9 б делений, Против каждого деления имеется контакт 21 и отверстие для штырей. Штырь, вставленный ь отверстие, соединяет электрически токонесущее кольцо 20 со стрелкой 19 через контакты 21, по которым скользит стрелка.Так как с токонесущим кольцом 20 соединены только те контакты, против которых в отверстиях циферблата вставлены штыри, то только в этих местах может быть замыкание электрической цепи, а следовательно, и включение электрического двигателя 4 механизма подъема н поворота транспортирующего устройства 8.Работа автомата заключается в следующем.При включении электрического двигателя 4 приводится во вращение редуктор Б, На валу червячной шестерни 2 насажен кривошип 6, вращением которого осуществляется периодический подъем и опускание штока 11 с транспортирующим устройством 8.Поворот транспортирующего устройства 8 на 1/12 окружности производится поводком 22 с пальцем 23, входящим в зацепление с диском 24, имеющим 12 пазов; поводок 22 приводится в движение коническими шестернями 7. Предмет изобретения1. Автомат для гистологической обработки тканей, выполненный в виде корпуса с платформой для установки сосудов с реактивами, и монтированного в нем вертикального штока с транспортирующим устройством для переноса корзинки из сосуда в сосуд, электрического двигателя для перемещения штока и механизма управления, о т л и ч а ю щ и й с я тем, что, с целью устранения вибрации и удлинения срока эксплуатации, электрический двигатель для вращения корзинки с тканями размещен центрально на вертикальном штоке и соединен с корзинкой посредством горизонтального валика и конических шестерен.2. Форма выполнения автомата по п. 1, отл ич а ю ща я ся тем, что в механизме управления деления циферблата снабжены контактами и отверстиями для штырей и токо- несущим кольцом, взаимодействующим со стрелкой, приводимой в движение синхронным электрическим двигателем,

Смотреть

Заявка

436923, 19.10.1950

Экспериментально-конструкторские мастерские при Экспериментальном институте биологии и патологии им. акад. А. А. Богомольца Министерства здравоохранения УССР

МПК / Метки

МПК: A61B 10/00

Метки: автомат, гистологической, тканей

Опубликовано: 01.01.1952
